Dell Networking SONiC 如何設定靜態任一傳送閘道 （任一傳送位址）

Summary: 本文說明如何在 Dell Networking Enterprise SONiC 中設定靜態任播閘道 （任播位址）。

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions



先決條件

我們使用標準介面命名來演示這些概念。請參閱文章 Dell Networking S 系列：基本介面組態 – SONiC 4.0，如需有關介面命名的詳細資訊



索引

靜態任一傳播閘道
MCLAG
中的 SAG組態語法
範例組態


靜態任一傳播閘道

靜態任播閘道 （SAG） 使多個交換機能夠在主動/主動路由器配置中使用共用閘道位址同時路由數據包。每個交換器都配置有任播虛擬 IP 位址和任播虛擬 MAC 位址。任播虛擬 MAC 在所有配置的任播 IP 位址之間共用。
在脊葉 EVPN 設置中，所有閘道路由的枝葉交換機都具有一致的任播配置。具體而言，每個交換機都設置了相同的任播虛擬IP位址和任播虛擬MAC位址。


MCLAG 中的 SAG

在 Dell SONiC 中使用多機箱連結聚合 （MCLAG） 時，請在 VRRP 上改用靜態任播閘道。在相同 vlan 介面的兩個 MCLAG 對等方上設定相同的任播 IP 位址和任播 MAC 位址。
在 Dell Enterprise SONiC 中，MCLAG 目前不支援 VRRP。截至最新版本 （Dell SONiC 4.2），此聲明仍然正確無誤。如需日後的相容性，請參閱您所使用版本的使用者指南。

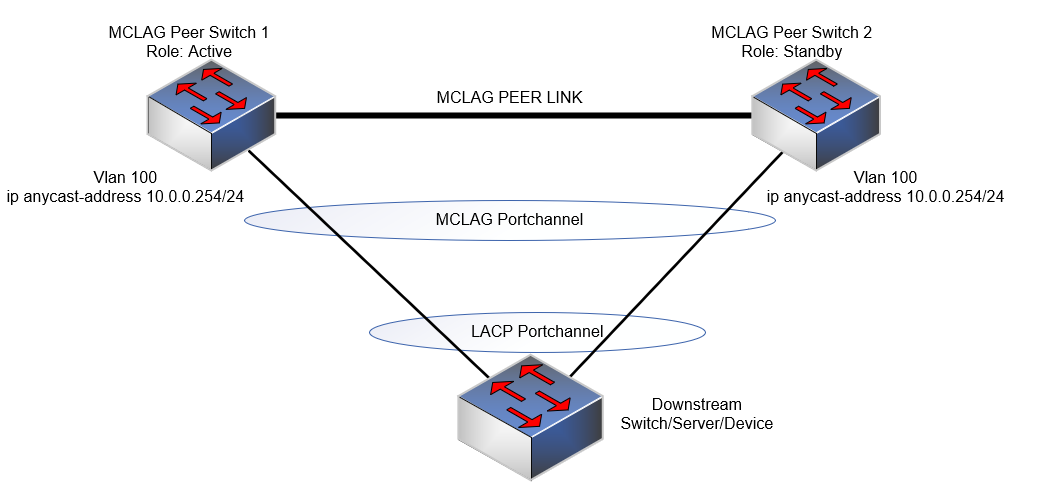

例如，在以下拓撲中，我們在兩個 MCLAG 對等方中為 vlan 100 使用相同的任播 IP 位址 10.0.0.254/24。


MCLAG 任播 IP 位址範例

注意：
  • 任一傳送 IP 位址無法用於管理目的。
  • 任播虛擬 MAC 位址不能是多播 MAC 位址。



組態語法


組態 說明
admin@DELLSONiC:~$ sonic-cli
 輸入 Dell SONiC CLI
DELLSONiC# configure terminal
 進入設定模式。
DELLSONiC(config)# ip anycast-address enable
 啟用任一傳播閘道位址
DELLSONiC(config)# ip anycast-mac-address xx:xx:xx:xx:xx:xx
 設定任一傳播 MAC 位址
DELLSONiC(config)# interface Vlan <vlan ID>
 設定 vlan
DELLSONiC(config-if-Vlan-<ID>)# ip anycast-address <A.B.C.D/mask>
 設定任一傳送閘道位址

若要停用任一傳播閘道：

組態 說明
DELLSONiC(config)# ip anycast-address disable
 停用任一傳播閘道位址

使用以下命令確認：

組態 說明
DELLSONiC# show ip static-anycast-gateway
 檢視靜態任播閘道的詳細資訊




範例組態

在 Vlan 100 中設定 IP 任播位址：
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# ip anycast-mac-address 00:11:22:33:44:55
DELLSONiC(config)# ip anycast-address enable

Lets configure anycast IP in interface vlan 100

DELLSONiC(config)# interface Vlan 100
DELLSONiC(config-if-Vlan100)# ip anycast-address 10.0.0.254/24
DELLSONiC(config-if-Vlan100)# end
DELLSONiC#

若要確認 Vlan 100 的 IP 位址：

DELLSONiC# show ip interfaces
Flags: U-Unnumbered interface, A-Anycast IP
-----------------------------------------------------------------------------------------------------------------
Interface            IP address/mask                              VRF                 Admin/Oper     Flags
-----------------------------------------------------------------------------------------------------------------
Vlan100              10.0.0.254/24                                                    up/up          A

若要驗證靜態任播閘道：

DELLSONiC# show ip static-anycast-gateway
Configured Anycast Gateway MAC address: 00:11:22:33:44:55
IPv4 Anycast Gateway MAC address: enable
Total number of gateway: 1
Total number of gateway admin UP: 1
Total number of gateway oper UP: 1
Interfaces           Gateway Address      Vrf             Admin/Oper
-------------------  ---------------      --------------- ----------
Vlan10               10.0.0.254/24                             up/up
