Статический шлюз Anycast

Static Anycast Gateway (SAG) позволяет нескольким коммутаторам одновременно направлять пакеты, используя общий адрес шлюза в конфигурации «активный-активный». Для каждого коммутатора настроен любой виртуальный IP-адрес и любой виртуальный MAC-адрес. Виртуальный MAC-адрес любой рассылки является общим для всех настроенных IP-адресов любой рассылки.
При настройке EVPN с шипото-ответной ветвью все коммутаторы leaf-коммутаторов, маршрутизируемых через шлюз, имеют согласованные конфигурации любой адресации. В частности, для каждого коммутатора устанавливается один и тот же виртуальный IP-адрес и MAC-адрес для любой рассылки.


SAG в MCLAG

Используйте Static Anycast Gateway вместо в VRRP, если в Dell SONiC используется агрегирование каналов связи с несколькими шасси (MCLAG). Настройте один и тот же IP-адрес и MAC-адрес любой рассылки на обоих одноранговых узлах MCLAG на одном интерфейсе VLAN.
В настоящее время в Dell Enterprise SONiC MCLAG не поддерживает VRRP. Начиная с последней версии (Dell SONiC 4.2) это утверждение остается точным. Сведения о совместимости с будущими версиями см. в руководстве пользователя для вашей версии.

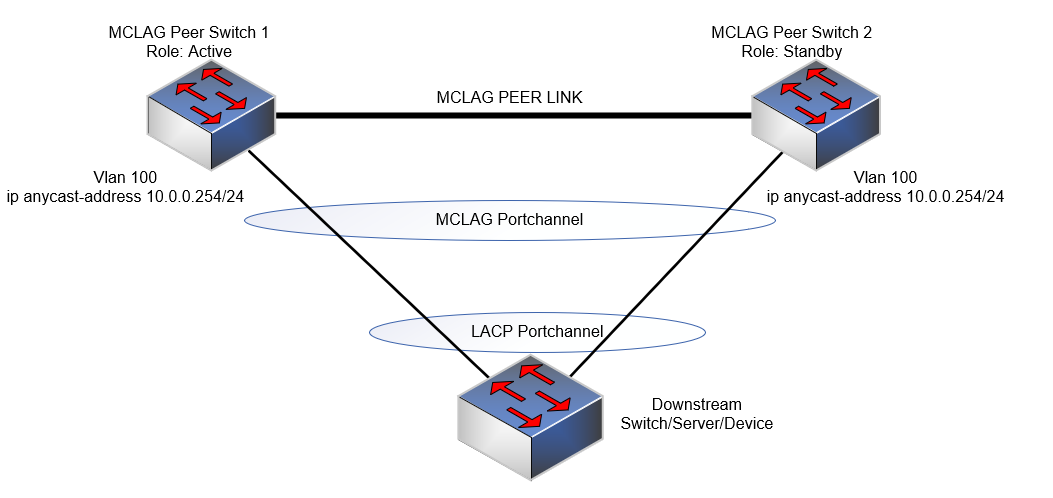

Например, в приведенной ниже топологии мы используем один и тот же IP-адрес любой рассылки 10.0.0.254/24 для vlan 100 на обоих одноранговых узлах MCLAG.


Пример IP-адреса любой рассылки MCLAG

ПРИМЕЧАНИЕ.
  • IP-адрес любой адресной рассылки не может использоваться для целей управления.
  • Любой виртуальный MAC-адрес не может быть MAC-адресом многоадресной рассылки.



Синтаксис конфигурации


Настройка Пояснение
admin@DELLSONiC:~$ sonic-cli
 Вход в интерфейс командной строки Dell SONiC
DELLSONiC# configure terminal
 Войдите в режим конфигурирования.
DELLSONiC(config)# ip anycast-address enable
 Включение адреса шлюза любой рассылки
DELLSONiC(config)# ip anycast-mac-address xx:xx:xx:xx:xx:xx
 Настройка MAC-адреса для любой рассылки
DELLSONiC(config)# interface Vlan <vlan ID>
 Настройка сети VLAN
DELLSONiC(config-if-Vlan-<ID>)# ip anycast-address <A.B.C.D/mask>
 Настройка адреса шлюза anycast

Чтобы отключить шлюз рассылки, выполните следующие действия.

Настройка Пояснение
DELLSONiC(config)# ip anycast-address disable
 Отключить адрес шлюза Anycast

Для проверки используйте следующую команду:

Настройка Пояснение
DELLSONiC# show ip static-anycast-gateway
 Просмотр сведений о static-anycast-gateway




Пример конфигурации

Настройка IP-адреса anycast-адреса в Vlan 100:
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# ip anycast-mac-address 00:11:22:33:44:55
DELLSONiC(config)# ip anycast-address enable

Lets configure anycast IP in interface vlan 100

DELLSONiC(config)# interface Vlan 100
DELLSONiC(config-if-Vlan100)# ip anycast-address 10.0.0.254/24
DELLSONiC(config-if-Vlan100)# end
DELLSONiC#

Чтобы проверить IP-адрес для VLAN 100, выполните следующие действия.

DELLSONiC# show ip interfaces
Flags: U-Unnumbered interface, A-Anycast IP
-----------------------------------------------------------------------------------------------------------------
Interface            IP address/mask                              VRF                 Admin/Oper     Flags
-----------------------------------------------------------------------------------------------------------------
Vlan100              10.0.0.254/24                                                    up/up          A

Чтобы проверить статические шлюзы anycast, выполните следующие действия.

DELLSONiC# show ip static-anycast-gateway
Configured Anycast Gateway MAC address: 00:11:22:33:44:55
IPv4 Anycast Gateway MAC address: enable
Total number of gateway: 1
Total number of gateway admin UP: 1
Total number of gateway oper UP: 1
Interfaces           Gateway Address      Vrf             Admin/Oper
-------------------  ---------------      --------------- ----------
Vlan10               10.0.0.254/24                             up/up
