Live Optics | Toppdiagram för sammansatta grafer

I Live Optics skiljer sig sammansatta toppdiagram från aggregeringsdiagram.

Aggregeringsdiagram tar liknande värden, SUM:er eller aggregerar dem och skapar ett nytt värde som representerar helheten.

Port 1 har till exempel 32 MB/s dataflöde och port 2 har 20 MB/s dataflöde. 32+20 kan aggregeras för att visa att det totala dataflödet är 53 MB/s.

Ett sammansatt diagram består av delar som är relaterade men som måste spåras individuellt. Att summera värdena leder med andra ord inte till en sanning.

Om till exempel port 1 har en användning på 95 % och port 2 har en användning på 5 % kommer disksystemet inte att ha en portanvändning på 100 %. Port 1 är i trubbel och port 2 är underutnyttjad.

Av denna anledning har vi skapat vad vi kallar en Peak Composite Graph och resten av denna skrivning hjälper till att förstå hur den är konstruerad.

Live Optics ritar en tidslinje för de exempeldata som hämtas. Låt oss anta att vi har dessa fyra hamnar som alla utför en liknande uppgift, men det viktiga är om någon av hamnarna överskrider vårt tröskelvärde på 80 % utnyttjande. Om någon port bryter mot detta tröskelvärde är det ett problem. Ur ett instrumentpanelsperspektiv spelar det ingen roll vilken.

Det sammansatta toppdiagrammet ser över alla objekt som mäts och rapporterar toppvärdet till diagrammet.

För att illustrera visar diagrammet nedan den sammansatta toppen, vilket innebär att den högsta toppen från alla fyra portarna är upphöjd till rapporteringsvärdet i det sammansatta diagrammet. Mer än en port som överskrider tröskelvärdet (eller ett oavgjort resultat) är inte relevant.  Vi vet att då överskreds ett tröskelvärde för användning i disksystemet.

Om du håller muspekaren över indikatorn i det sammansatta toppdiagrammet ser du att tröskelvärdet som överskreds.

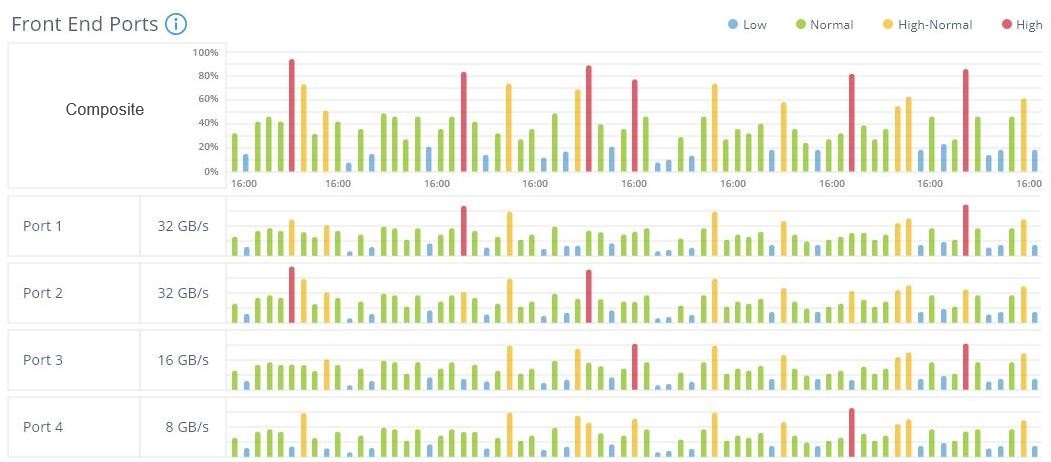

Figur 1: I det simulerade diagrammet nedan höjs de högsta röda staplarna för att representeras i det övergripande sammansatta diagrammet.

Den sammansatta toppgrafen kommer alltid att visa ett fast antal plottningspunkter. Så oavsett inspelningstid eller samplingsfrekvens är de fasta. Live Optics använder en sammanslagningsteknik som är dynamisk baserat på samplingsfrekvens och samplingslängd för att optimera grafen men lämna resultatet detsamma.

Exempel: Om 10 exempel rullas till 1 representerar det högsta samplingsvärdet av de 10 proverna uppsättningen i sammanslagningen.

Här är ett verkligt exempel på en ganska genomsnittlig provuppsättning.

Här är ett annat verkligt exempel där exemplen indikerar att uppmärksamhet kan behövas.

Om du har frågor kan du kontakta Live Optics-supporten på liveoptics.support@dell.com.
