การกําหนดเส้นทางคืออะไร?
การกําหนดเส้นทางเป็นกระบวนการกําหนดวิธีรับแพ็กเก็ต IP จากต้นทางไปยังปลายทาง

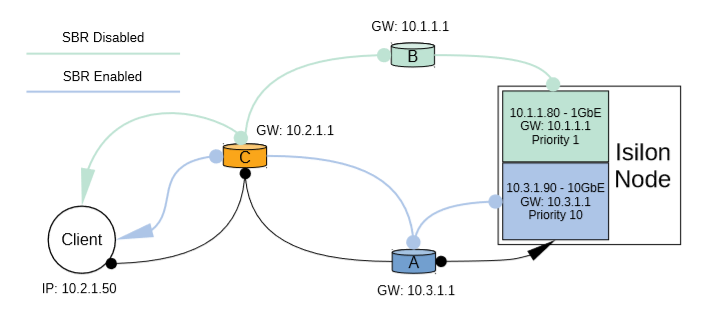

การกําหนดเส้นทางตามแหล่งที่มา (SBR) ด้วย Isilon OneFS จะกล่าวถึงใน PowerScale OneFS Web คู่มือการดูแลระบบ ส่วนนี้ชี้แจงวิธีการทํางานของ SBR แบบแผนการตั้งชื่อแสดงให้เห็นว่า SBR กําลังกําหนดเส้นทางแพ็กเก็ตตามที่อยู่ IP ต้นทาง อย่างไรก็ตาม SBR เป็นกลไกในการสร้างเส้นทางเริ่มต้นต่อซับเน็ตแบบไดนามิก เราเตอร์ที่ใช้เป็นเกตเวย์นี้ได้มาจากการกําหนดค่าซับเน็ต ต้องกําหนดเกตเวย์สําหรับแต่ละซับเน็ต ตัวอย่างเช่น พิจารณาคลัสเตอร์ที่มีซับเน็ต A, B และ C ดังแสดงในรูปต่อไปนี้:
ในตัวอย่างข้างต้นแต่ละเกตเวย์มีลําดับความสําคัญที่กําหนดไว้ หากไม่ได้กําหนดค่า SBR เกตเวย์ที่มีลําดับความสําคัญสูงสุด เช่น เกตเวย์ที่มีค่าการเข้าถึงต่ําสุด จะถูกใช้เป็นเส้นทางเริ่มต้น เมื่อเปิดใช้งาน SBR เมื่อการรับส่งข้อมูลมาจากซับเน็ตที่ไม่สามารถเข้าถึงได้ผ่านเกตเวย์เริ่มต้นกฎไฟร์วอลล์จะถูกเพิ่ม เนื่องจาก OneFS ใช้ FreeBSD สิ่งเหล่านี้จะถูกเพิ่มผ่าน ipfw (ไฟร์วอลล์ IP) ในตัวอย่างข้างต้นกฎ ipfw ต่อไปนี้ถูกจัดเตรียมไว้:
กระบวนการเพิ่มกฎ ipfw นั้นไร้สถานะและโดยพื้นฐานแล้วจะแปลเป็นเส้นทางเริ่มต้นต่อซับเน็ต SBR ขึ้นอยู่กับที่อยู่ IP ต้นทางที่ส่งทราฟฟิกไปยังคลัสเตอร์ ถ้าเซสชันเริ่มต้นจากซับเน็ตต้นทาง กฎ ipfw จะถูกสร้างขึ้น เซสชันต้องเริ่มต้นจากซับเน็ตต้นทาง มิฉะนั้น กฎ ipfw จะไม่ถูกสร้างขึ้น หากคลัสเตอร์ไม่ได้รับทราฟฟิกที่มาจากซับเน็ตที่ไม่สามารถเข้าถึงได้ผ่านเกตเวย์เริ่มต้น OneFS จะส่งทราฟฟิกที่มาจากเกตเวย์เริ่มต้น เมื่อพิจารณาถึงวิธีที่ SBR สร้างเส้นทางเริ่มต้นต่อซับเน็ต ให้พิจารณาสิ่งต่อไปนี้:
ถ้าที่อยู่ IP ต้นทางและที่อยู่ IP ปลายทางอยู่ในซับเน็ต A (ในโดเมนการออกอากาศเดียวกัน) แพ็กเก็ตจะไปยังที่อยู่ IP ของไคลเอ็นต์โดยตรง หากที่อยู่ IP ต้นทางอยู่ในซับเน็ต A และที่อยู่ IP ปลายทางไม่อยู่ในซับเน็ต A แพ็กเก็ตจะถูกส่งไปยังเกตเวย์ฮอปถัดไป
แสดงด้านบน ไคลเอ็นต์ต้องส่งแพ็กเก็ตไปยังคลัสเตอร์ Isilon ที่ที่อยู่ IP 10.3.1.90 ขั้นแรก ไคลเอ็นต์กําหนดว่าที่อยู่ IP ปลายทางไม่ได้อยู่ในเครือข่ายท้องถิ่น และไม่มีเส้นทางคงที่ที่กําหนดไว้สําหรับที่อยู่นั้น ไคลเอ็นต์ส่งแพ็กเก็ตไปยังเกตเวย์เริ่มต้น (เราเตอร์ C) เพื่อการประมวลผลเพิ่มเติม ถัดไป เราเตอร์ C ได้รับแพ็กเก็ตจากไคลเอนต์และตรวจสอบที่อยู่ IP ปลายทางของแพ็กเก็ต และกําหนดว่ามีเส้นทางไปยังปลายทางผ่านเราเตอร์ A ที่ 10.3.1.1 จากนั้นเราเตอร์ A จะได้รับแพ็กเก็ตบนอินเทอร์เฟซภายนอกและกําหนดว่ามีการเชื่อมต่อโดยตรงกับที่อยู่ IP ปลายทาง 10.3.1.90 เราเตอร์ A ส่งแพ็กเก็ตโดยตรงไปยังปลายทางโดยใช้อินเทอร์เฟซบนเครือข่าย 10GbE
ถัดไป Isilon จะต้องส่งแพ็กเก็ตตอบกลับไปยังไคลเอนต์
SBR ปิดการใช้งาน:
โหนดกําหนดว่า ที่อยู่ IP ปลายทาง 10.2.1.50 ไม่ใช่ภายในเครื่อง (ไม่ใช่บน LAN เดียวกัน) และไม่มีเส้นทางแบบคงที่ที่กําหนดไว้สําหรับที่อยู่นั้น OneFS กําหนดเกตเวย์ที่ต้องส่งแพ็กเก็ตตอบกลับตามตารางเส้นทาง เกตเวย์ที่มีลําดับความสําคัญสูงกว่า (ค่าจํานวนเต็มต่ํากว่า) จะมีความสําคัญเหนือกว่าเกตเวย์ที่มีลําดับความสําคัญต่ํากว่า (ค่าจํานวนเต็มสูงกว่า) ตัวอย่างเช่น 1 มีลําดับความสําคัญสูงกว่า 5, 5 คือลําดับความสําคัญสูงกว่า 11 เป็นต้น โหนด Isilon มีเกตเวย์เริ่มต้นหนึ่งเกตเวย์ ซึ่งเป็นซับเน็ตที่มีลําดับความสําคัญสูงสุดที่โหนดถูกกําหนดค่าไว้ เนื่องจากไม่มีการกําหนดค่าเส้นทางคงที่บนโหนด OneFS จึงเลือกเกตเวย์เริ่มต้น 10.1.1.1 (เราเตอร์ B) ผ่านอินเทอร์เฟซ
1GbEแพ็กเก็ตตอบกลับที่ส่งโดยอินเทอร์เฟซ 1GbE มีส่วนหัว IP ต้นทางเป็น 10.3.1.90 บางเครือข่ายมีมาตรการรักษาความปลอดภัยที่บล็อกพฤติกรรมประเภทนี้ที่เรียกว่าการปลอมแปลง เงื่อนไขนี้อาจทําให้เกิดปัญหาด้านประสิทธิภาพเนื่องจากการเชื่อมต่ออาจถูกจํากัดอัตราตามลิงก์เครือข่ายต่ําสุด (1 GbE) ในกรณีที่ลูกค้าอาจคาดหวังความเร็ว 10 GbE แต่ได้รับปริมาณงาน
1 GbEเปิดใช้งาน SBR:
โหนดไม่ได้กําหนดเส้นทางตามที่อยู่ IP ปลายทางของไคลเอ็นต์ OneFS จะอ่านส่วนหัว IP ต้นทางของแพ็กเก็ตขาออก จากนั้นส่งแพ็กเก็ตออกจากพอร์ตจริงและเกตเวย์ที่เชื่อมโยงกับซับเน็ต IP ต้นทาง SBR จะไม่แทนที่เส้นทางที่กําหนดค่าแบบคงที่ ถ้าเปิดใช้งาน SBR และสร้างเส้นทางแบบคงที่ กฎใหม่จะถูกเพิ่ม SBR ใช้งานได้กับทราฟฟิกการตอบกลับเท่านั้นใช้ไม่ได้กับทราฟฟิกที่เริ่มต้นโดยโหนด ตัวอย่างเช่น เมื่อโหนดเข้าถึง Domain Name Service (DNS) หรือ Active Directory จะใช้กฎการกําหนดเส้นทางแบบดั้งเดิม (ราวกับว่า SBR ถูกปิดใช้งาน) SBR เป็นตัวเลือกการกําหนดค่า
ทั่วทั้งคลัสเตอร์แพ็กเก็ตตอบกลับโหนดมีที่อยู่ IP ต้นทางเป็น 10.3.1.90 กฎการกําหนดเส้นทาง SBR บอกว่าเกตเวย์ของ IP นี้คือ 10.3.1.1 เส้นทางไปยังเกตเวย์นี้คือผ่าน 10 GbE เมื่อการตอบสนองไปถึงเราเตอร์ A มันจะเดินทางกลับไปที่เราเตอร์ C ผ่านเครือข่ายหลักและสุดท้ายจะกลับไปที่ไคลเอนต์
จำ! แม้ว่า SBR ได้รับการพัฒนาให้เปิดใช้งานหรือปิดใช้งานได้ง่ายที่สุด แต่เมื่อเปิดใช้งาน แพ็กเก็ตที่ออกจากคลัสเตอร์อาจถูกกําหนดเส้นทางแตกต่างกัน สิ่งนี้ส่งผลต่อลูกค้าอย่างไรขึ้นอยู่กับการตั้งค่าเครือข่ายของพวกเขา พิจารณาเปิดใช้งานการกําหนดเส้นทางตามแหล่งที่มาเมื่อใช้คลัสเตอร์ในเครือข่ายขนาดใหญ่ที่มีโทโพโลยีที่ซับซ้อน ตัวอย่างเช่น หากเครือข่ายเป็นสภาพแวดล้อมแบบหลายผู้เช่าที่มีหลายเกตเวย์การรับส่งข้อมูลจะกระจายอย่างมีประสิทธิภาพมากขึ้นด้วยการกําหนด
เส้นทางตามแหล่งที่มาวิธีตรวจสอบ SBR ในคลัสเตอร์
เมื่อต้องการดูว่า SBR ถูกเปิดใช้งานบนคลัสเตอร์หรือไม่ ให้เรียกใช้
SBR สามารถเปิดหรือปิดได้โดยเรียกใช้คําสั่งต่อไปนี้:
การจัดการคลัสเตอร์ (แท็บหลัก) > การตั้งค่าการกําหนดค่า > เครือข่าย (แท็บย่อย) > เปิดใช้งานการกําหนดเส้นทางตามแหล่งที่มา (กล่องกาเครื่องหมาย)
การกําหนดเส้นทางเป็นกระบวนการกําหนดวิธีรับแพ็กเก็ต IP จากต้นทางไปยังปลายทาง
การกําหนดเส้นทางตามแหล่งที่มา (SBR) ด้วย Isilon OneFS จะกล่าวถึงใน PowerScale OneFS Web คู่มือการดูแลระบบ ส่วนนี้ชี้แจงวิธีการทํางานของ SBR แบบแผนการตั้งชื่อแสดงให้เห็นว่า SBR กําลังกําหนดเส้นทางแพ็กเก็ตตามที่อยู่ IP ต้นทาง อย่างไรก็ตาม SBR เป็นกลไกในการสร้างเส้นทางเริ่มต้นต่อซับเน็ตแบบไดนามิก เราเตอร์ที่ใช้เป็นเกตเวย์นี้ได้มาจากการกําหนดค่าซับเน็ต ต้องกําหนดเกตเวย์สําหรับแต่ละซับเน็ต ตัวอย่างเช่น พิจารณาคลัสเตอร์ที่มีซับเน็ต A, B และ C ดังแสดงในรูปต่อไปนี้:
If src-ip is in subnetA and dst-ip is not in (subnetA,B,C) set next-hop to gatewayA
If src-ip is in subnetB and dst-ip is not in (subnetA,B,C) set next-hop to gatewayB
If src-ip is in subnetC and dst-ip is not in (subnetA,B,C) set next-hop to gatewayC
กระบวนการเพิ่มกฎ ipfw นั้นไร้สถานะและโดยพื้นฐานแล้วจะแปลเป็นเส้นทางเริ่มต้นต่อซับเน็ต SBR ขึ้นอยู่กับที่อยู่ IP ต้นทางที่ส่งทราฟฟิกไปยังคลัสเตอร์ ถ้าเซสชันเริ่มต้นจากซับเน็ตต้นทาง กฎ ipfw จะถูกสร้างขึ้น เซสชันต้องเริ่มต้นจากซับเน็ตต้นทาง มิฉะนั้น กฎ ipfw จะไม่ถูกสร้างขึ้น หากคลัสเตอร์ไม่ได้รับทราฟฟิกที่มาจากซับเน็ตที่ไม่สามารถเข้าถึงได้ผ่านเกตเวย์เริ่มต้น OneFS จะส่งทราฟฟิกที่มาจากเกตเวย์เริ่มต้น เมื่อพิจารณาถึงวิธีที่ SBR สร้างเส้นทางเริ่มต้นต่อซับเน็ต ให้พิจารณาสิ่งต่อไปนี้:
- ไม่รองรับการตั้งค่าซับเน็ต 0.0.0.0 และเป็นปัญหาร้ายแรง เนื่องจาก OneFS ไม่รองรับ Routing Information Protocol (RIP), Reverse Address Resolution Protocol (RARP) หรือ Cisco Discovery Protocol (CDP)
- เกตเวย์เริ่มต้นคือเส้นทางสําหรับการรับส่งข้อมูลทั้งหมดที่มีไว้สําหรับไคลเอ็นต์ที่ไม่ได้อยู่ในซับเน็ตภายในเครื่องและไม่ครอบคลุมโดยรายการตารางเส้นทาง การใช้ SBR ไม่ได้ลบล้างข้อกําหนดสําหรับเกตเวย์เริ่มต้น เนื่องจาก SBR จะแทนที่เกตเวย์เริ่มต้น แต่ไม่ใช่เส้นทางแบบคงที่
- เส้นทางแบบคงที่เป็นตัวเลือกเมื่อคลัสเตอร์สร้างทราฟฟิก และเส้นทางไม่สามารถเข้าถึงผ่านเกตเวย์เริ่มต้นได้ เส้นทางแบบคงที่จะได้รับการจัดลําดับความสําคัญเหนือกฎการกําหนดเส้นทางตามแหล่งที่มา
ถ้าที่อยู่ IP ต้นทางและที่อยู่ IP ปลายทางอยู่ในซับเน็ต A (ในโดเมนการออกอากาศเดียวกัน) แพ็กเก็ตจะไปยังที่อยู่ IP ของไคลเอ็นต์โดยตรง หากที่อยู่ IP ต้นทางอยู่ในซับเน็ต A และที่อยู่ IP ปลายทางไม่อยู่ในซับเน็ต A แพ็กเก็ตจะถูกส่งไปยังเกตเวย์ฮอปถัดไป
แสดงด้านบน ไคลเอ็นต์ต้องส่งแพ็กเก็ตไปยังคลัสเตอร์ Isilon ที่ที่อยู่ IP 10.3.1.90 ขั้นแรก ไคลเอ็นต์กําหนดว่าที่อยู่ IP ปลายทางไม่ได้อยู่ในเครือข่ายท้องถิ่น และไม่มีเส้นทางคงที่ที่กําหนดไว้สําหรับที่อยู่นั้น ไคลเอ็นต์ส่งแพ็กเก็ตไปยังเกตเวย์เริ่มต้น (เราเตอร์ C) เพื่อการประมวลผลเพิ่มเติม ถัดไป เราเตอร์ C ได้รับแพ็กเก็ตจากไคลเอนต์และตรวจสอบที่อยู่ IP ปลายทางของแพ็กเก็ต และกําหนดว่ามีเส้นทางไปยังปลายทางผ่านเราเตอร์ A ที่ 10.3.1.1 จากนั้นเราเตอร์ A จะได้รับแพ็กเก็ตบนอินเทอร์เฟซภายนอกและกําหนดว่ามีการเชื่อมต่อโดยตรงกับที่อยู่ IP ปลายทาง 10.3.1.90 เราเตอร์ A ส่งแพ็กเก็ตโดยตรงไปยังปลายทางโดยใช้อินเทอร์เฟซบนเครือข่าย 10GbE
ถัดไป Isilon จะต้องส่งแพ็กเก็ตตอบกลับไปยังไคลเอนต์
SBR ปิดการใช้งาน:
โหนดกําหนดว่า ที่อยู่ IP ปลายทาง 10.2.1.50 ไม่ใช่ภายในเครื่อง (ไม่ใช่บน LAN เดียวกัน) และไม่มีเส้นทางแบบคงที่ที่กําหนดไว้สําหรับที่อยู่นั้น OneFS กําหนดเกตเวย์ที่ต้องส่งแพ็กเก็ตตอบกลับตามตารางเส้นทาง เกตเวย์ที่มีลําดับความสําคัญสูงกว่า (ค่าจํานวนเต็มต่ํากว่า) จะมีความสําคัญเหนือกว่าเกตเวย์ที่มีลําดับความสําคัญต่ํากว่า (ค่าจํานวนเต็มสูงกว่า) ตัวอย่างเช่น 1 มีลําดับความสําคัญสูงกว่า 5, 5 คือลําดับความสําคัญสูงกว่า 11 เป็นต้น โหนด Isilon มีเกตเวย์เริ่มต้นหนึ่งเกตเวย์ ซึ่งเป็นซับเน็ตที่มีลําดับความสําคัญสูงสุดที่โหนดถูกกําหนดค่าไว้ เนื่องจากไม่มีการกําหนดค่าเส้นทางคงที่บนโหนด OneFS จึงเลือกเกตเวย์เริ่มต้น 10.1.1.1 (เราเตอร์ B) ผ่านอินเทอร์เฟซ
1GbEแพ็กเก็ตตอบกลับที่ส่งโดยอินเทอร์เฟซ 1GbE มีส่วนหัว IP ต้นทางเป็น 10.3.1.90 บางเครือข่ายมีมาตรการรักษาความปลอดภัยที่บล็อกพฤติกรรมประเภทนี้ที่เรียกว่าการปลอมแปลง เงื่อนไขนี้อาจทําให้เกิดปัญหาด้านประสิทธิภาพเนื่องจากการเชื่อมต่ออาจถูกจํากัดอัตราตามลิงก์เครือข่ายต่ําสุด (1 GbE) ในกรณีที่ลูกค้าอาจคาดหวังความเร็ว 10 GbE แต่ได้รับปริมาณงาน
1 GbEเปิดใช้งาน SBR:
โหนดไม่ได้กําหนดเส้นทางตามที่อยู่ IP ปลายทางของไคลเอ็นต์ OneFS จะอ่านส่วนหัว IP ต้นทางของแพ็กเก็ตขาออก จากนั้นส่งแพ็กเก็ตออกจากพอร์ตจริงและเกตเวย์ที่เชื่อมโยงกับซับเน็ต IP ต้นทาง SBR จะไม่แทนที่เส้นทางที่กําหนดค่าแบบคงที่ ถ้าเปิดใช้งาน SBR และสร้างเส้นทางแบบคงที่ กฎใหม่จะถูกเพิ่ม SBR ใช้งานได้กับทราฟฟิกการตอบกลับเท่านั้นใช้ไม่ได้กับทราฟฟิกที่เริ่มต้นโดยโหนด ตัวอย่างเช่น เมื่อโหนดเข้าถึง Domain Name Service (DNS) หรือ Active Directory จะใช้กฎการกําหนดเส้นทางแบบดั้งเดิม (ราวกับว่า SBR ถูกปิดใช้งาน) SBR เป็นตัวเลือกการกําหนดค่า
ทั่วทั้งคลัสเตอร์แพ็กเก็ตตอบกลับโหนดมีที่อยู่ IP ต้นทางเป็น 10.3.1.90 กฎการกําหนดเส้นทาง SBR บอกว่าเกตเวย์ของ IP นี้คือ 10.3.1.1 เส้นทางไปยังเกตเวย์นี้คือผ่าน 10 GbE เมื่อการตอบสนองไปถึงเราเตอร์ A มันจะเดินทางกลับไปที่เราเตอร์ C ผ่านเครือข่ายหลักและสุดท้ายจะกลับไปที่ไคลเอนต์
จำ! แม้ว่า SBR ได้รับการพัฒนาให้เปิดใช้งานหรือปิดใช้งานได้ง่ายที่สุด แต่เมื่อเปิดใช้งาน แพ็กเก็ตที่ออกจากคลัสเตอร์อาจถูกกําหนดเส้นทางแตกต่างกัน สิ่งนี้ส่งผลต่อลูกค้าอย่างไรขึ้นอยู่กับการตั้งค่าเครือข่ายของพวกเขา พิจารณาเปิดใช้งานการกําหนดเส้นทางตามแหล่งที่มาเมื่อใช้คลัสเตอร์ในเครือข่ายขนาดใหญ่ที่มีโทโพโลยีที่ซับซ้อน ตัวอย่างเช่น หากเครือข่ายเป็นสภาพแวดล้อมแบบหลายผู้เช่าที่มีหลายเกตเวย์การรับส่งข้อมูลจะกระจายอย่างมีประสิทธิภาพมากขึ้นด้วยการกําหนด
เส้นทางตามแหล่งที่มาวิธีตรวจสอบ SBR ในคลัสเตอร์
เมื่อต้องการดูว่า SBR ถูกเปิดใช้งานบนคลัสเตอร์หรือไม่ ให้เรียกใช้
# isi network external view สั่ง ในเอาต์พุต ถ้าไม่ได้เปิดใช้งาน SBR บนคลัสเตอร์ การกําหนดเส้นทางตามแหล่งที่มาจะเป็นเท็จ หากเปิดใช้งาน SBR การกําหนดเส้นทางตามแหล่งที่มาจะเป็นจริง
# isi network external view
Client TCP Ports: 2049, 445, 20, 21, 80, 53, 1234
Default Groupnet: groupnet0
SC Rebalance Delay: 0
Source Based Routing: True SBR สามารถเปิดใช้งานได้จาก CLI บน OneFS 7.x เท่านั้น อย่างไรก็ตาม ความสามารถในการเปิด/ปิด SBR บน 8.x ถูกเพิ่มเข้าไปใน WebUI ดังนั้น 8.x สามารถเปิดหรือปิดใช้งานผ่าน WebUI และ CLI
SBR สามารถเปิดหรือปิดได้โดยเรียกใช้คําสั่งต่อไปนี้:
# isi network external modify --sbr=[false|true]นอกจากนี้ยังสามารถเปิดหรือปิดใช้งานผ่าน WebUI ในตําแหน่งต่อไปนี้:
การจัดการคลัสเตอร์ (แท็บหลัก) > การตั้งค่าการกําหนดค่า > เครือข่าย (แท็บย่อย) > เปิดใช้งานการกําหนดเส้นทางตามแหล่งที่มา (กล่องกาเครื่องหมาย)
