Mikrokotelo OptiPlex 7070 -mallin itse vaihdettavien osien irrotusopas

Järjestelmän kannen irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

Löysää sormiruuvi, jolla kansi on kiinni järjestelmän takana.

Vedä kantta järjestelmän etuosaa kohti ja nosta se irti tietokoneesta.

2,5-tuumainen kiintolevyn irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi.

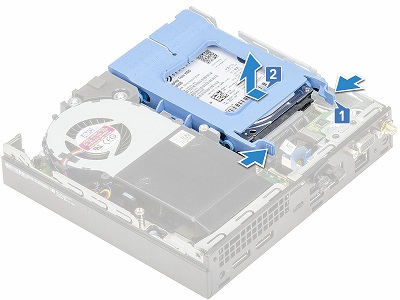

2,5 tuuman kiintolevykokoonpano on järjestelmän vasemmassa etukulmassa. Paina kokoonpanon takaosassa olevat siniset kielekkeet yhteen [1].

Vedä kokoonpanoa tietokoneen etuosaa kohti ja nosta se irti tietokoneesta [2].

Irrota nastat, joilla kiintolevy kiinnittyy kokoonpanon kiinnikkeeseen, ja irrota se kiinnikkeestä.

Jäähdytyselementin puhaltimen irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi.

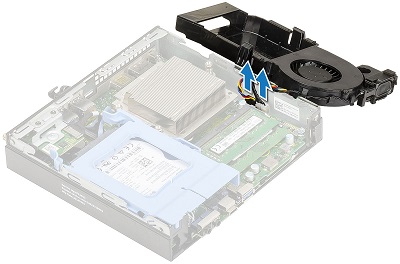

Jäähdytyselementin tuuletin on järjestelmän oikeassa reunassa. Paina kokoonpanon molemmin puolin olevat siniset kielekkeet yhteen ja liu'uta ja käännä kokoonpano kotelon oikean reunan yli [2].

Irrota tuulettimen ja kaiuttimen kaapelit emolevystä ja irrota puhallin järjestelmästä.

M.2 SSD -kortin irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi ja kiintolevykokoonpano.

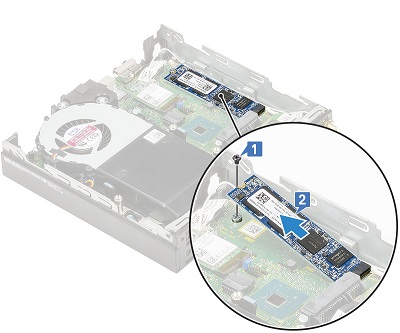

M.2 SSD -kortti on kiintolevykokoonpanon alla. Irrota ruuvi, jolla M.2-kortti on kiinni emolevyssä [1], ja vedä kortti ulos liitännästä [2].

Nosta M.2 SSD -kortti pois tietokoneesta.

Muistin irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi ja jäähdytyselementin puhallin.

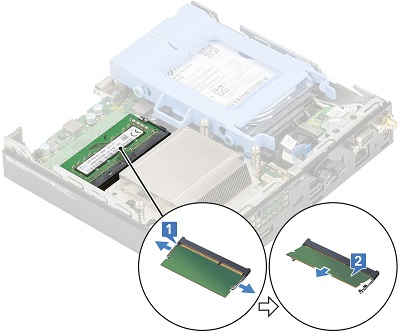

Muisti on jäähdytyselementin puhaltimen alla. Vedä DIMM-moduulin kummallakin puolella olevat metallipidikkeet poispäin [1].

Vedä DIMM-muisti ulos paikastaan [2].

Nappipariston irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi.

Nappiparisto on kiintolevykokoonpanon takana. Paina vapautussalpaa alas muovipuikkoa käyttäen, kunnes paristo ponnahtaa ylös [1].

Nosta paristo irti liitännästä ja järjestelmästä [2].

Sisäisen kaiuttimen irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi ja jäähdytyselementin tuuletin.

Kaiutin on kiinnitetty jäähdytyselementtipuhaltimen kulmaan. Irrota kaiutinkaapeli puhaltimen kiinnikkeistä [1].

Irrota kaksi (2) ruuvia, joilla kaiutinkokoonpano on kiinni puhaltimessa [2], ja irrota kaiutin puhaltimesta [3].

Langattoman kortin (WLAN) irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi ja kiintolevykokoonpano.

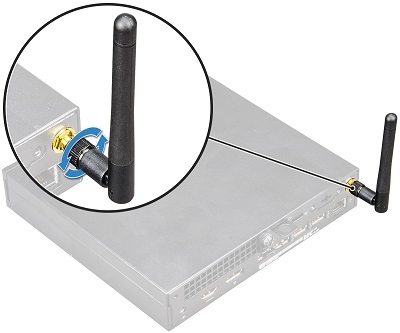

Löysää antennin ruuvi, jotta voit irrottaa antennin kotelon takaosasta.

WLAN-kortti on M.2 SSD -kortin ja jäähdytyselementin puhaltimen välissä. Irrota ruuvi, jolla muovikieleke on kiinni kortissa [1], ja irrota kieleke [2].

Irrota antennikaapelit kortista [3] (niissä on painonappiliittimet, jotka irtoavat painamalla). Vedä kortti irti liitännästä [4] ja nosta se pois tietokoneesta.
