OptiPlex 7450 AIO: Инструкции по извлечению заменяемых клиентом компонентов (CRU)

Summary: В этой статье приведены инструкции по извлечению компонентов настольного компьютера OptiPlex 7450 AIO, которые, по мнению Dell, заказчики могут самостоятельно заменить.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

В этих руководствах приведены пошаговые инструкции по безопасному извлечению заменяемых клиентом компонентов (CRU) на настольном компьютере OptiPlex 7450 AIO. Cru — это компоненты компьютера, которые не требуются инженеру для извлечения или замены. В руководствах также содержатся изображения, дополняющие описание.

Содержание:

  1. Меры безопасности
  2. Инструкции по извлечению



Меры безопасности



Если в этих руководствах нет нужной информации, обратитесь к руководству по компьютеру.

В следующей статье представлена информация о мерах безопасности, с которой необходимо ознакомиться перед началом работы с электрическим оборудованием.


В начало

Cause

Неприменимо.

Resolution



Инструкции по извлечению



|



необходимые инструменты

1. Небольшая крестовая отвертка 2. Пластиковая лопатка
3. Небольшая плоская отвертка

Примечание. Помните, что большой крестообразной или плоской отверткой можно повредить головки винтов. Это сделает их удаление невозможным без специальных инструментов, которые недоступны нашим инженерам на местах.

  1. Перед снятием подставки выполните следующие действия.

    1. Проверьте наличие резервных копий всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

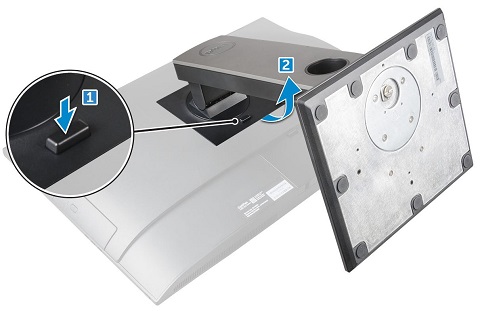

  2. Положите компьютер на чистую ровную поверхность экраном вниз и нажмите на выступ на задней части подставки. [1]

Подставка для моноблока 7450 01

  1. Поверните подставку назад, поднимите ее и извлеките из компьютера. [2]

  1. Перед снятием кабельного короба выполните следующие действия.

    1. Проверьте наличие резервных копий всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите подставку.

  2. Открутите один винт, удерживающий короб. [1]

Кабельный короб 7450 AIO 01

  1. Нажмите на выступы вдоль верхнего края кабельного короба и потяните вниз к нижней части компьютера. [2] Потяните крышку вверх и снимите ее с персонального компьютера, чтобы полностью снять ее. [3]

  1. Перед снятием нижней панели выполните следующие действия.

    1. Проверьте наличие резервных копий всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите подставку и кабельный короб.

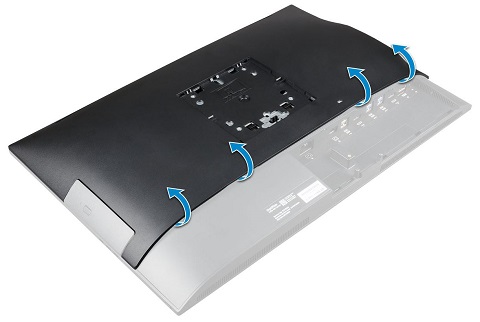

  2. С помощью пластиковой палочки или аналогичного инструмента поднимите панель над пазом кабельного короба.

Задняя крышка моноблока 7450 01

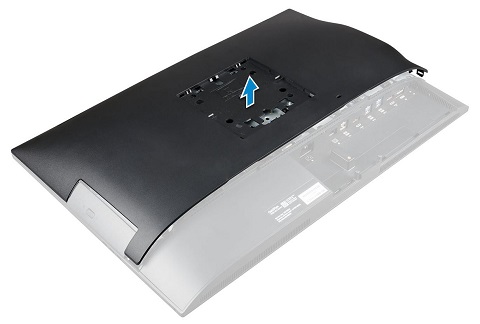

  1. Поднимите заднюю крышку и снимите ее с компьютера.

Задняя крышка моноблока 7450 02

  1. Перед извлечением жесткого диска выполните следующие действия.

    1. Проверьте наличие резервных копий всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите подставку, кабельный короб и нижнюю панель.

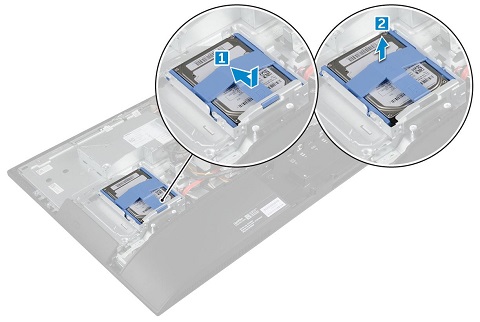

  2. Нажмите на фиксатор жесткого диска и сдвиньте кронштейн в сторону верхней части компьютера, пока кронштейн не отсоединится от компьютера. [1]

Жесткий диск 7450 AIO 01

  1. Вертикально извлеките кронштейн из отсека и из системы. [2]

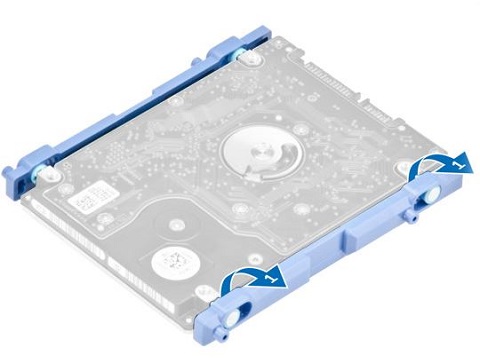

  2. Подденьте один из краев кронштейна и снимите его с жесткого диска. [1]

Жесткий диск 7450 AIO 02

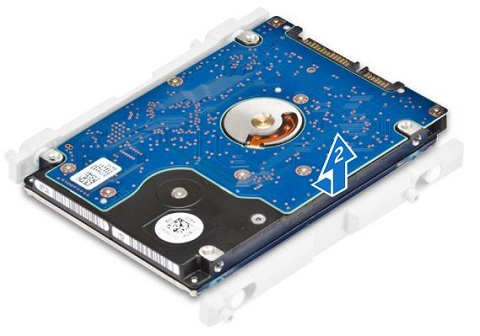

  1. Сдвиньте жесткий диск вверх и извлеките его из кронштейна. [2]

Жесткий диск 7450 AIO 03

  1. Перед снятием крышки экрана системной платы выполните следующие действия.

    1. Проверьте наличие резервных копий всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите подставку, кабельный короб и нижнюю панель.

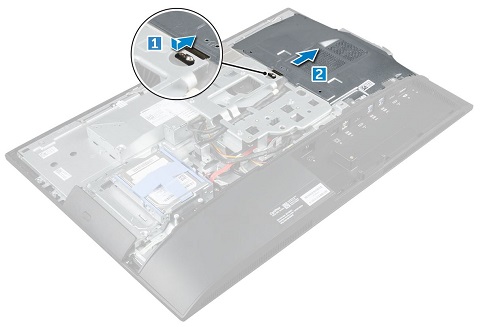

  2. Нажмите на фиксатор в середине компьютера. [1]

Экран 7450 AIO 01

  1. Потяните экран в сторону правой стороны компьютера, чтобы извлечь его из фиксаторов. [2]

  1. Перед извлечением модулей памяти выполните следующие действия.

    1. Проверьте наличие резервных копий всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите подставку, кабельный короб, нижнюю панель и экран системной платы.

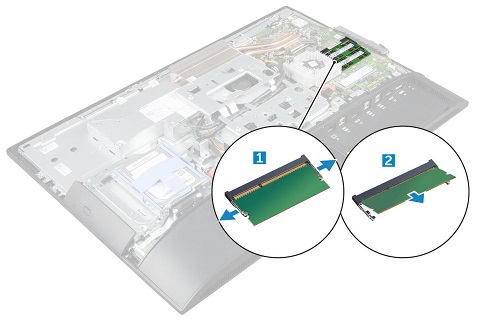

  2. Подденьте фиксаторы в сторону от середины модуля, пока он не появится под углом от разъема [1].

Память 7450 AIO 01

  1. Потяните модуль вверх и извлеките его из разъема. [2]

Примечание. Повторите шаги 2 и 3 для всех дополнительных модулей памяти DIMM, установленных в компьютере.

  1. Перед извлечением твердотельного накопителя (SSD) выполните следующие действия.

    1. Проверьте наличие резервных копий всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите подставку, кабельный короб, нижнюю панель и экран системной платы.

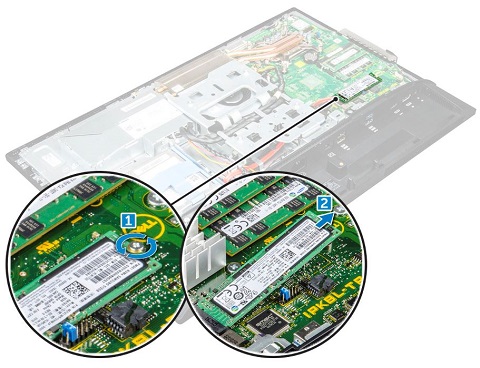

  2. Открутите один винт, которым плата крепится к компьютеру. [1]

Твердотельный накопитель 7450 AIO 01

  1. Поднимите плату и извлеките ее из разъема. [2]

  1. Перед извлечением батарейки типа «таблетка» выполните следующие действия.

    1. Проверьте наличие резервных копий всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите подставку, кабельный короб, нижнюю панель и экран системной платы.

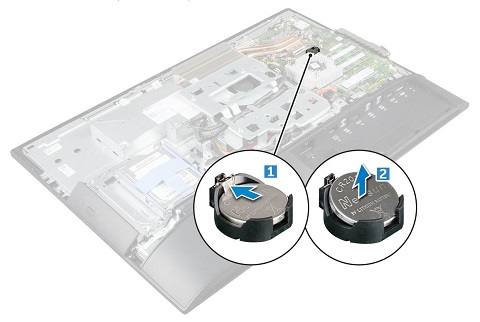

  2. Нажмите на фиксатор батарейки [1] и извлеките ее из разъема. [2]

Батарейка типа «таблетка» 7450 AIO 01

  1. Перед извлечением привода оптических дисков (ODD, DVD, CD-ROM) выполните следующие действия.

    1. Проверьте наличие резервных копий всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите подставку, кабельный короб и нижнюю панель.

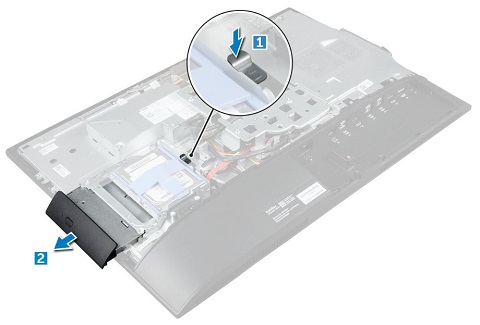

  2. Нажмите на фиксатор с правой стороны кронштейна жесткого диска. [1]

Оптический привод 7450 AIO 01

  1. Выдвиньте диск в сборе с левой стороны компьютера. [2]

  2. Выверните 2 (два) винта, фиксирующих кронштейн на оптическом приводе. [1]

Оптический привод 7450 AIO 02

  1. Снимите кронштейн с диска и сохраните его. необходимо установить его на сменный накопитель. [2]

  1. Перед извлечением платы беспроводной сети WiFi (WLAN) выполните следующие действия.

    1. Проверьте наличие резервных копий всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите подставку, кабельный короб, нижнюю панель и экран системной платы.

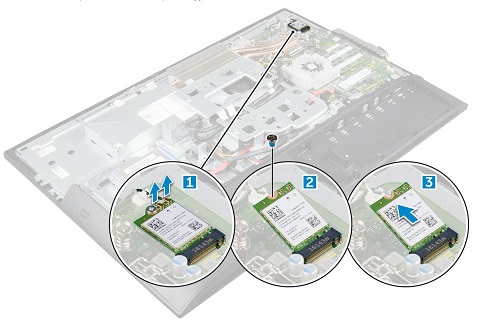

  2. Отсоедините кабели антенны от платы. Это нажимные соединители, которые можно снять с помощью скрепки или пластиковой палочки. [1]

7450 «все в одном» WLAN 01

  1. Открутите один винт, которым плата крепится к персональному компьютеру. [2]

  2. Приподнимите свободного конца платы под углом и извлеките ее из разъема на компьютере. [3]
