OptiPlex 3050 Small Form Factor: Itse vaihdettavien osien irrotusopas

Summary: Tämä artikkeli on opas niistä osista, jotka Dell katsoo asiakkaan voivan irrottaa OptiPlex 3050 -järjestelmän Small Form Factor -versiosta.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Näissä oppaissa käydään läpi OptiPlex 3050 SFF -järjestelmän asiakkaan vaihdettaviksi katsottujen osien (CRU) turvallinen irrottaminen. (Itse vaihdettavat osat ovat järjestelmän osia, joiden irrottamiseen tai vaihtamiseen ei yleensä tarvita teknikkoa.) Oppaissa on myös kuvaviitteitä.

Sisällysluettelo:

  1. Itse vaihdettavien osien irrotusopas
  2. Irrotusohjeet



Irrotusopas



Jos oppaista ei löydy ohjeita haluamiisi toimenpiteisiin, katso lisätietoja järjestelmän käyttöoppaasta.

Seuraavassa artikkelissa on tietoja turvallisista käytännöistä sähkölaitteiden käsittelemistä varten.


Alkuun



Irrotusohjeet



Huomautus: Napsauta alla avattavan osion otsikkoa nähdäksesi sisällön.



|



SLN305141_en_US__1ReqTools_E7450_BKeith_01



1 Pieni ristipääruuvitaltta 2 Muovinen piirtopuikko
3 Pieni talttapääruuvimeisseli

SLN305141_en_US__2icon Huomautus: Huomioithan, että suuren risti- tai talttapääruuvimeisselin käyttäminen voi vahingoittaa ruuvien päitä. Tällöin ruuveja on mahdotonta poistaa ilman erityisiä työkaluja, joita paikallisilla teknikoilla ei ole käytettävissä.



  1. Irrottamista edeltävät ohjeet ennen järjestelmän kannen irrottamista:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

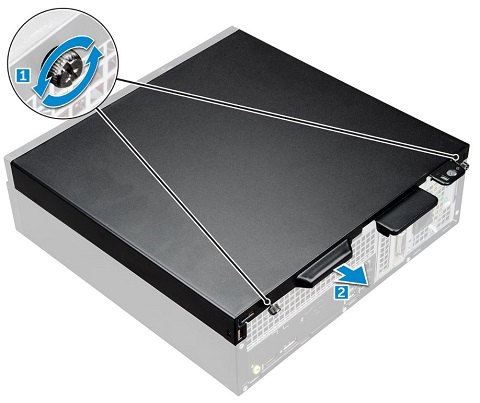

  2. Irrota tietokoneen käyttöpaneeli asettamalla järjestelmä kyljelleen käyttöpaneelia vastapäätä ja löysäämällä kaksi (2) ankkuroitua peukaloruuvia, joilla kansi kiinnittyy järjestelmään. [1]

SLN305141_en_US__33050_SFF_BackCover_BK_01

  1. Vedä kantta järjestelmän takaosaa kohti. [2] Nosta kansi irti tietokoneesta, kun se irrottaa kotelon kiinnityskorvakkeet.



  1. Irrotusta edeltävät ohjeet ennen etukehyksen irrottamista:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota järjestelmän kansi.

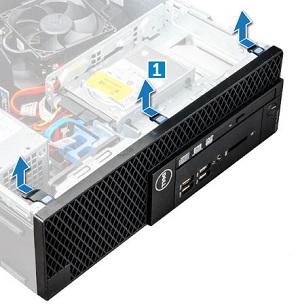

  2. Irrota etukehys nostamalla kolmea (3) kielekettä, joilla etukehys kiinnittyy järjestelmään. [1]

SLN305141_en_US__43050_SFF_Bezel_BK_01

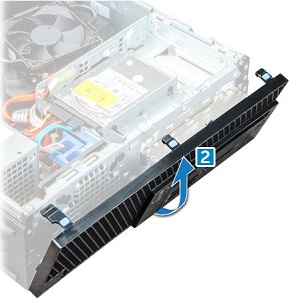

  1. Etukehys lepää etukehyksen alareunassa olevien koukkujen varassa (kun se sijaitsee kyljellään käyttöpaneeli irrotettuna). Nosta kotelon etuosa irti tietokoneesta painamalla etukehystä. [2]

SLN305141_en_US__53050_SFF_Bezel_BK_02



  1. Irrotusta edeltävät ohjeet ennen kiintolevyaseman (HDD) ja optisen aseman (CD-ROM, DVD, optinen asema) irrottamista

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota järjestelmän kansi ja etukehys.

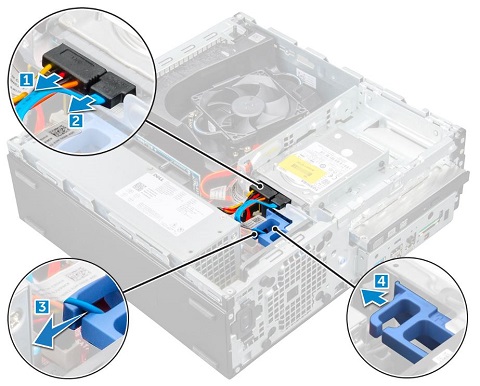

  2. Irrota HDD:n takaosan kaapelit [1][2] ja vedä kaapelit ulos klipsistä. [3]

SLN305141_en_US__63050_SFF_HDD_BK_01

  1. HDD:n ja optisen levyaseman moduulin lukitus voidaan avata vetämällä sinistä vapautuskielekettä tietokoneen takaosaa kohti. [4]

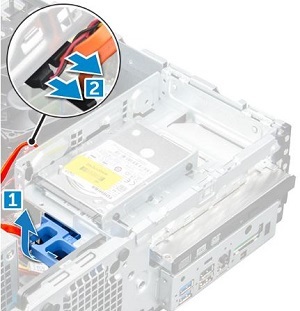

  2. Vedä sinistä vapautuskielekettä ylöspäin ja vedä moduulia ylöspäin ja käytä ODD:tä. [1]

SLN305141_en_US__73050_SFF_HDD_BK_02

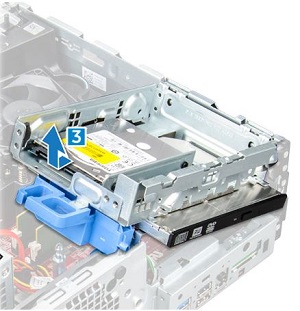

  1. Irrota optisen aseman kaapelit [2] ja irrota moduuli tietokoneesta nostamalla ja liu'uttamalla moduuli irti kotelon sivussa olevista korvakkeista. [3]

SLN305141_en_US__83050_SFF_HDD_BK_03



  1. Kiintolevyn irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota järjestelmän kansi, etukehys sekä HDD- ja ODD-moduuli

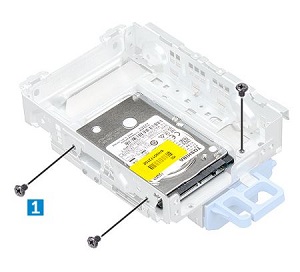

  2. HDD:n irrottaminen asemamoduulista irrottamalla kolme (3) ruuvia, joilla HDD kiinnittyy moduuliin. [1]

SLN305141_en_US__93050_SFF_HDD_BK_04

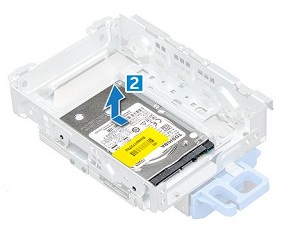

  1. Liu'uta asemaa poispäin sinisestä vapautuskielekkeestä ja nosta asema ulos moduulista, kun se poistaa kiinnityskorvakkeet. [2]

SLN305141_en_US__103050_SFF_HDD_BK_05



  1. Esipoisto-ohjeet ennen optisen aseman irrottamista (CD-ROM/DVD/ODD):

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota järjestelmän kansi, etukehys sekä HDD- ja ODD-moduuli

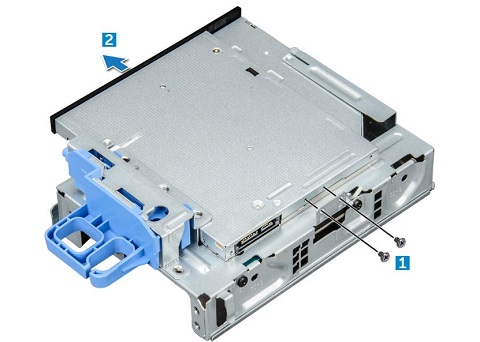

  2. Käännä moduuli ympäri ja irrota kaksi (2) kiinnitysruuvia taajuusmuuttajan takaosasta. [1] Vedä asema ulos moduulin sivusta. [2]

SLN305141_en_US__113050_SFF_ODD_BK_01



  1. SSD-levyn irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota järjestelmän kansi, etukehys sekä HDD- ja ODD-moduuli

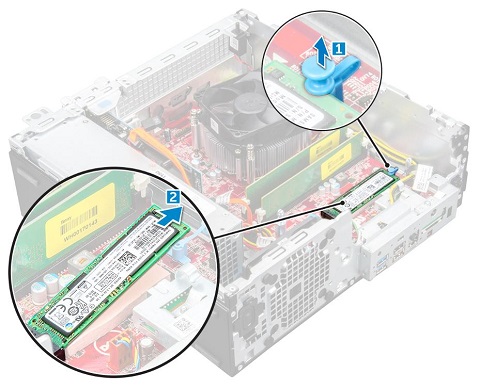

  2. SSD sijaitsee asemamoduulin alla, vedä sinistä kielekettä, joka kiinnittää PCI-E SSD: n emolevyyn. [1] Nosta SSD 45 asteen kulmaan ja vedä se irti liitännästä ja tietokoneesta. [2]

SLN305141_en_US__123050_SFF_SSD_BK_01



  1. Muistimoduulin irrottamista edeltävät ohjeet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota järjestelmän kansi ja etukehys.

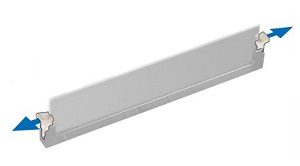

  2. Muisti sijaitsee käyttömoduulin alla. Nosta moduuli muistipaikasta painamalla DIMM-kortin kummallakin puolella olevia kielekkeitä.

SLN305141_en_US__133050_MT_Memory_BK_01

  1. Nosta muistimoduulia ylös ja ulos muistipaikasta ja ulos tietokoneesta.

SLN305141_en_US__143050_MT_Memory_BK_02

SLN305141_en_US__2icon Huomautus: toista vaiheet 2 ja 3 järjestelmän mahdollisille muille DIMM-muistimoduuleille.



  1. Esipoisto-ohjeet ennen laajennuskorttien poistamista:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota järjestelmän kansi.

  2. Irrota laajennuskortti vetämällä kotelon takaosassa olevaa vapautuskielekettä korttien lukituksen avaamiseksi.

SLN305141_en_US__163050_SFF_PCI_BK_01

  1. Paina kortin takaosassa olevaa vapautuskielekettä ja nosta korttia ylös ja ulos liittimestä ja tietokoneesta.

SLN305141_en_US__2icon Huomautus: Poista mahdolliset lisäkortit toistamalla vaiheet 2 ja 3.



  1. Nappipariston irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota järjestelmän kansi.

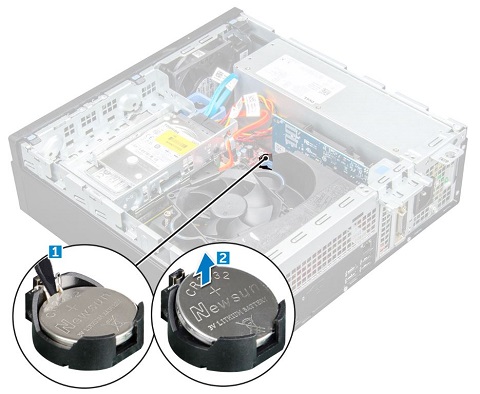

  2. Paina vapautinsalpaa siten, että nappiparisto ponnahtaa ylös. [1]

SLN305141_en_US__183050_SFF_CoinCell_BK_01

  1. Nosta nappiparisto ylös ja pois järjestelmästä. [2]



  1. Esipoisto-ohjeet ennen lämmönsiirtimen/tuulettimen irrottamista:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota järjestelmän kansi.

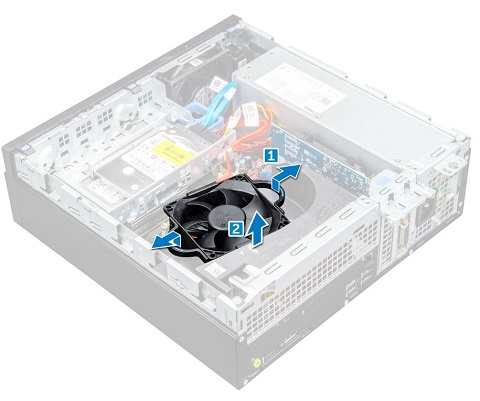

  2. Irrota tuulettimen suojus päästäksesi käsiksi lämmönsiirtimeen/tuulettimeen pitämällä tuulettimen ympärillä olevia kosketuspisteitä ja vetämällä tuulettimesta poispäin suojuksen vapauttamiseksi. [1]

SLN305141_en_US__193050_SFF_Heatsink_BK_01

  1. Nosta tuulettimen suojusta ylös ja poispäin tietokoneesta. [2]

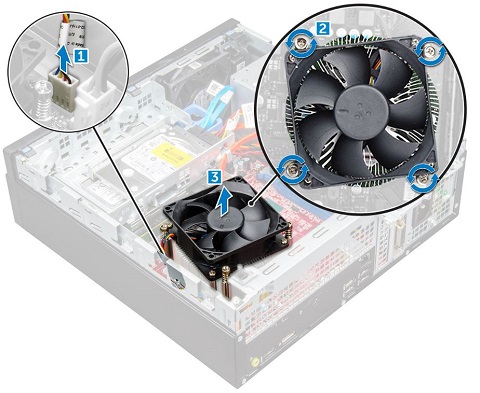

  2. Irrota lämmönsiirtimen tuulettimen kaapeli emolevystä [1] ja löysennä neljä (4) ankkuroitua ruuvia, joilla lämmönsiirrin on kiinnitetty tietokoneeseen. [2]

SLN305141_en_US__203050_SFF_Heatsink_BK_02

  1. Nosta lämmönsiirrin-/tuuletinkokoonpano ylös ja pois tietokoneesta. [3]

Jos tarvitset lisätietoja, ota yhteys tekniseen tukeen.
Ota yhteyttä Palaa OptiPlex 3050 -pöytäkoneen purkusisältösivulle
