OptiPlex 3050 소형 폼 팩터: CRU(Customer Replaceable Unit) 분해 분리 가이드
Summary: 이 문서는 Dell에서 고객이 OptiPlex 3050 시스템의 소형 폼 팩터 버전에서 분리할 수 있다고 간주하는 부품에 대한 가이드입니다.
Symptoms
OptiPlex 3050 SFF 시스템의 CRU(Customer Replaceable Unit) 부품으로 간주되는 항목을 안전하게 분리하는 과정을 각 단계별로 안내합니다. (CRU는 엔지니어가 분리 또는 교체할 필요가 없는 시스템의 부품입니다.) 이 가이드에는 관련 내용을 참조하는 그림도 포함되어 있습니다.
목차:
분리 가이드
이 가이드에서 원하는 작업 관련 내용을 찾을 수 없는 경우 시스템 설명서를 참조하시기 바랍니다.
아래 문서에서는 전기 장비를 사용하여 작업하기 전에 고려해야 하는 안전 지침에 대한 정보를 제공합니다.
분리 지침
| 1 | 소형 일자 머리 나사 드라이버 | 2 | 플라스틱 스크라이브 |
| 3 | 소형 일자 드라이버 |
참고: 대형 필립스 또는 일자 드라이버를 사용하면 나사 머리가 손상될 수 있으니 유의하십시오. 이렇게 되면 현장지원 엔지니어가 사용할 수 없는 특수 툴이 없으면 분리할 수 없게 됩니다.
-
시스템 커버를 분리하기 전에 따라야 할 분리 전 지침:
-
모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.
-
-

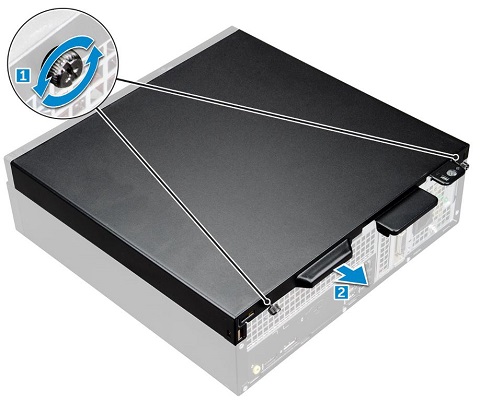

PCS 액세스 패널을 분리하려면 액세스 패널 반대쪽에 시스템을 놓고 커버를 시스템에 고정하는 손잡이 나사 2개를 풉니다. [1].
-
커버를 시스템 뒤쪽으로 당깁니다. [2] 섀시의 고정 러그가 분리되면 PC에서 커버를 들어 올립니다.
-
전면 베젤을 분리하기 전에 따라야 할 분리 전 지침:
-
모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.
-
시스템 커버를 분리하십시오.
-
-

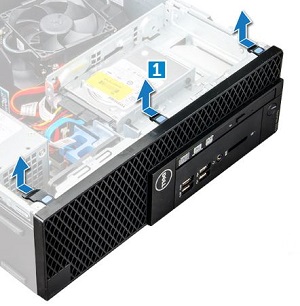

전면 베젤을 분리하려면 베젤 가장자리를 시스템에 고정하는 탭 3개를 들어 올립니다. [1]
-

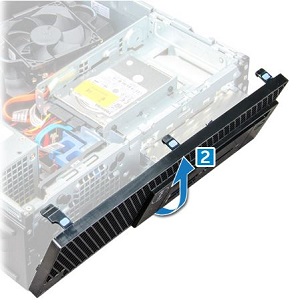

베젤은 액세스 패널을 분리한 상태로 측면에 위치한 것처럼 베젤의 하단 가장자리를 따라 후크에 놓입니다. 베젤을 섀시 전면에서 밀고 PC에서 들어 올립니다. [2]
-
HDD(Hard Disk Drive) 및 옵티컬 디스크 드라이브(CD-ROM, DVD, ODD) 모듈을 분리하기 전에 따라야 할 분리 전 지침:
-

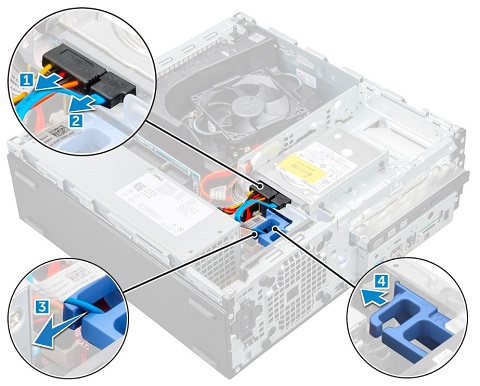

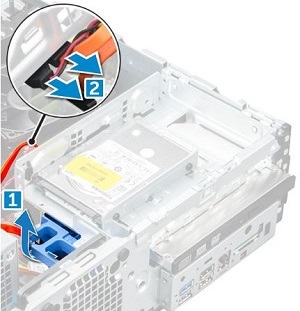

HDD 뒷면의 케이블을 분리하고 [1][2] 클립에서 케이블 배선을 해제합니다. [3]
-
파란색 분리 탭을 PC 뒤쪽으로 당겨 HDD 및 ODD 모듈의 잠금을 해제합니다. [4]
-
파란색 분리 탭을 위로 당겨 모듈을 위로 당기고 ODD에 접근합니다. [1]
-

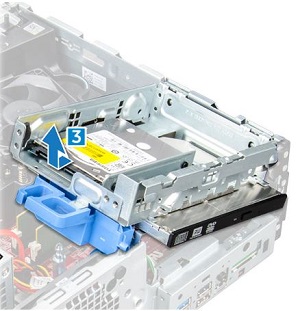

ODD 케이블을 분리한 다음 [2] 섀시 측면을 따라 모듈을 들어 올려 러그에서 밀어 PC에서 모듈을 분리합니다. [3]
-
하드 디스크 드라이브(HDD)를 분리하기 전에 따라야 할 분리 전 지침:
-
모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.
-
시스템 커버, 전면 베젤 및 HDD 및 ODD 모듈을 분리하십시오.
-
-

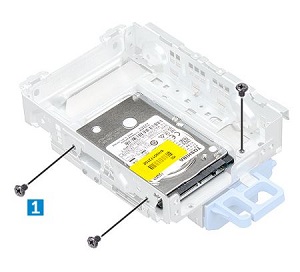

드라이브 모듈에서 HDD를 분리하려면 HDD를 모듈에 고정하는 나사 3개를 풉니다. [1]
-

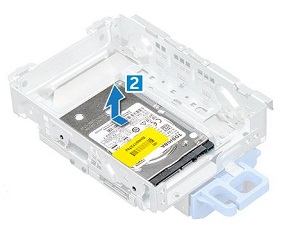

파란색 분리 탭에서 드라이브를 밀어 꺼내고 고정 러그가 분리되면 모듈을 들어 올립니다. [2]
-
옵티컬 디스크 드라이브(CD-ROM/DVD/ODD)를 분리하기 전에 따라야 할 분리 전 지침:
-
모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.
-
시스템 커버, 전면 베젤 및 HDD 및 ODD 모듈을 분리하십시오.
-
-

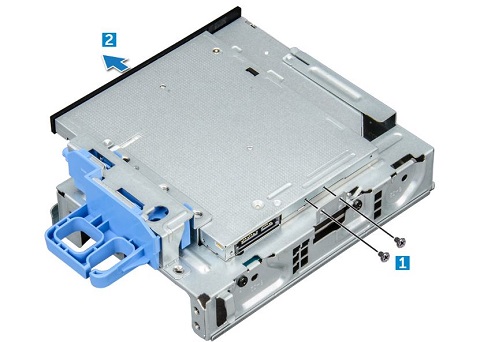

모듈을 뒤집어 드라이브 후면에서 고정 나사 2개를 분리합니다. [1] 모듈 측면에서 드라이브를 당겨 꺼냅니다. [2]
-
SSD(Solid State Drive)를 분리하기 전에 따라야 할 분리 전 지침:
-
모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.
-
시스템 커버, 전면 베젤 및 HDD 및 ODD 모듈을 분리하십시오.
-
-

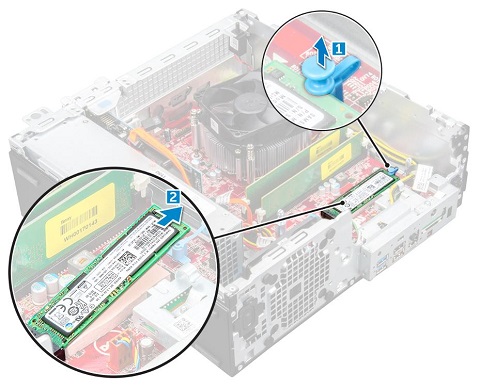

SSD는 드라이브 모듈 아래에 있습니다. PCI-E SSD를 마더보드에 고정하는 파란색 탭을 당깁니다. [1] SSD를 45° 각도로 들어 올려 커넥터와 PC에서 당겨 빼냅니다. [2]
-
메모리 모듈을 분리하기 전에 따라야 할 분리 전 지침:
-

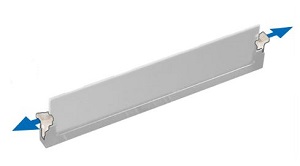

메모리는 드라이브 모듈 아래에 있습니다. DIMM 카드 양쪽의 탭을 아래로 눌러 메모리 슬롯에서 모듈을 들어 올립니다.
-

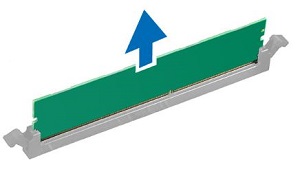

메모리 모듈을 들어 올려 메모리 슬롯에서 빼낸 후 PC에서 꺼냅니다.
참고: 시스템에 있는 추가 메모리 DIMM에 대해 2단계와 3단계를 반복하십시오.
-
확장 카드를 분리하기 전에 따라야 할 분리 전 지침:
-
모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.
-
시스템 커버를 분리하십시오.
-
-

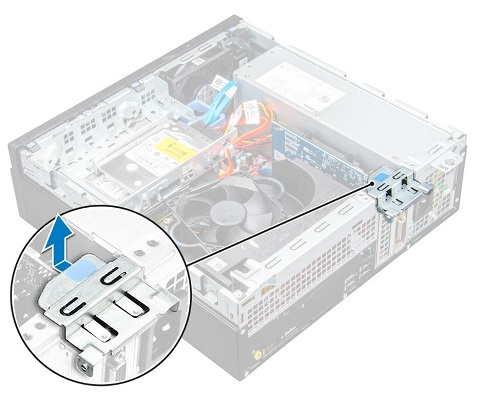

확장 카드를 분리하려면 섀시 후면에 있는 분리 탭을 당겨 카드의 잠금을 해제합니다.
-
카드 후면에 있는 분리 탭을 누르고 카드를 위로 들어 올려 커넥터와 PC에서 분리합니다.
참고: 2단계와 3단계를 반복하여 추가 카드를 모두 분리합니다.
-
코인 셀 배터리를 분리하기 전에 따라야 할 분리 전 지침:
-
모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.
-
시스템 커버를 분리하십시오.
-
-

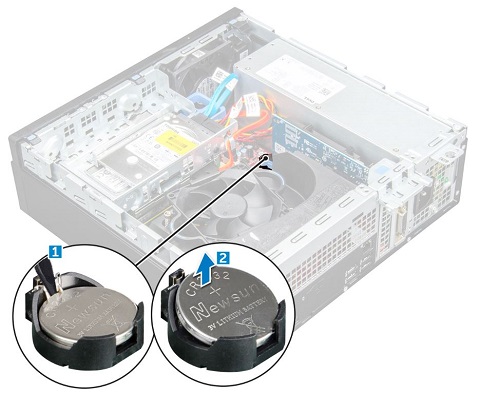

코인 셀 배터리가 튀어나올 때까지 릴리스 래치를 누릅니다. [1].
-
코인 셀 배터리를 들어 올려 시스템에서 분리합니다. [2]
-
방열판 팬을 분리하기 전에 따라야 할 분리 전 지침:
-
모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.
-
시스템 커버를 분리하십시오.
-
-

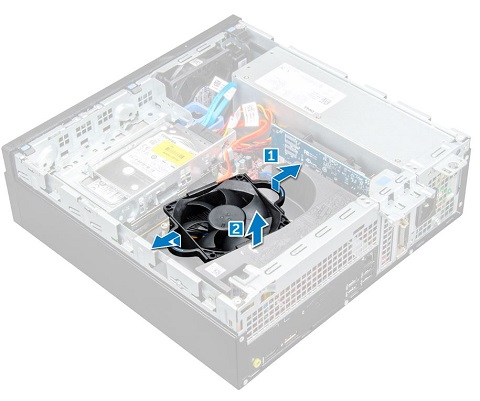

팬 주위의 접촉점을 잡고 팬에서 잡아당겨 팬 슈라우드를 분리하여 방열판/팬에 접근합니다. [1]
-
PC에서 팬 슈라우드를 들어 올려 분리합니다. [2]
-

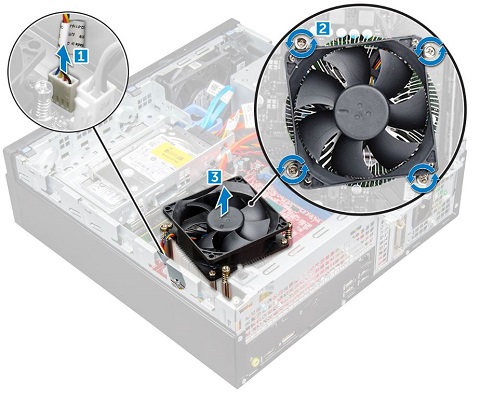

마더보드에서 방열판 팬 케이블을 분리하고 [1] PC에 방열판을 고정하고 있는 캡티브 나사 4개를 풉니다. [2]
-
방열판/팬 어셈블리를 들어 올려 PC에서 꺼냅니다. [3]
