Disse veiledningene veileder deg gjennom hvert trinn for sikker fjerning av det som anses å være CRU-deler (Customer Replaceable Unit) i et OptiPlex 3050 SFF-system. (CRU-er er de delene av systemet som fjernes eller erstattes uten behov for tekniker.) Veiledningene inneholder også bilder som referanse.

Innholdsfortegnelse:

  1. CRU Demonteringsveiledning
  2. Instruksjoner for fjerning



Demonteringsveiledning



Hvis disse veiledningene ikke dekker det du ønsker å gjøre, kan du se i systemhåndboken.

Artikkelen under inneholder informasjon om sikker bruk du må ta i betraktning før du arbeider med elektrisk utstyr.


Tilbake til toppen



Instruksjoner for fjerning



Merk: Vennligst klikk på tittelen på delen du vil åpne nedenfor, for å se innholdet.



|



SLN305141_en_US__1ReqTools_E7450_BKeith_01



1 Liten Phillips skrutrekker 2 Plastspiss
3 Liten flat skrutrekker

SLN305141_en_US__2icon Merk: Vær oppmerksom på at en stor stjerneskrutrekker eller stor flat skrutrekker kan skade skruehodene. Dette vil gjøre det umulig å fjerne dem uten spesialverktøy som teknikerne våre på stedet ikke nødvendigvis har tilgang til.



  1. Instruksjoner for forhåndsfjerning før du tar av systemdekslet:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

  2. Sett systemet på siden overfor tilgangspanelet for å ta ut PC-en, og løsne de to (2) låseskruene som fester dekslet til systemet. [1].

SLN305141_en_US__33050_SFF_BackCover_BK_01

  1. Trekk dekselet mot baksiden av systemet. [2] Løft dekslet opp og vekk fra PC-en når det løsner festeknastene på kabinettet.



  1. Instruksjoner for fjerning på forhånd før du tar av frontdekslet:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet

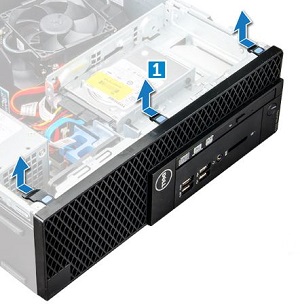

  2. Når du skal ta av frontdekslet, løfter du de tre (3) tappene som fester kanten på dekslet til systemet. [1]

SLN305141_en_US__43050_SFF_Bezel_BK_01

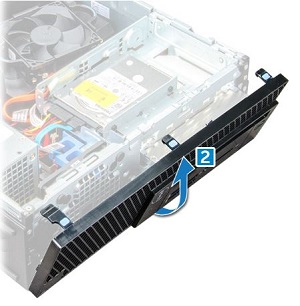

  1. Rammen hviler på kroker langs nedre kant av rammen (når den er plassert på siden når tilgangspanelet er fjernet.) Skyv rammen vekk fra fronten av kabinettet for å løfte den fra PC-en. [2]

SLN305141_en_US__53050_SFF_Bezel_BK_02



  1. Instruksjoner for fjerning før fjerning av harddiskstasjonen (HDD) og den optiske diskstasjonen (CD-ROM, DVD, ODD) Modul:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet og frontdekselet

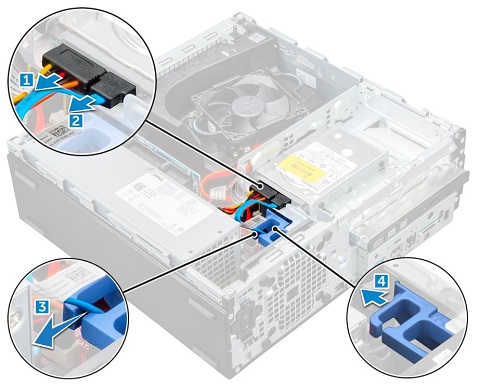

  2. Koble fra kablene bak på harddiskstasjonen [1][2], og før kablene tilbake ut av klemmen. [3]

SLN305141_en_US__63050_SFF_HDD_BK_01

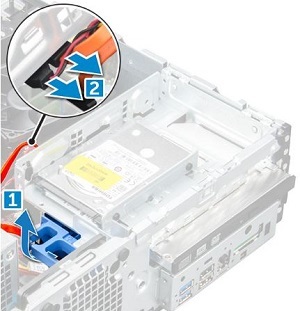

  1. Trekk den blå utløsertappen mot baksiden av PC-en for å låse opp HDD- og ODD-modulen. [4]

  2. Trekk den blå utløsertappen oppover for å trekke modulen opp og få tilgang til ODD. [1]

SLN305141_en_US__73050_SFF_HDD_BK_02

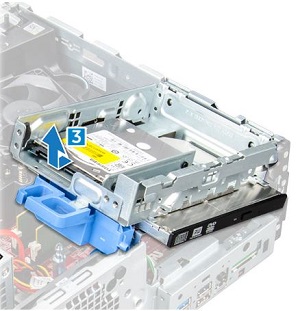

  1. Koble fra ODD-kablene [2], og løft og skyv modulen fra knastene langs siden av kabinettet for å ta modulen fra PC-en. [3]

SLN305141_en_US__83050_SFF_HDD_BK_03



  1. Instruksjoner før fjerning av harddisken (HDD):

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekslet, frontdekslet , HDD- og ODD-modulen

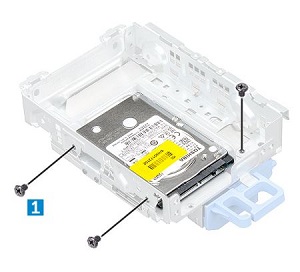

  2. Fjern HDD fra stasjonsmodulen ved å fjerne de tre (3) skruene som fester HDD til modulen. [1]

SLN305141_en_US__93050_SFF_HDD_BK_04

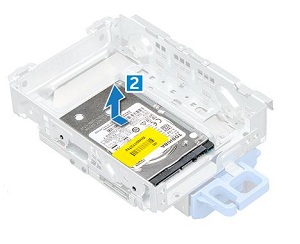

  1. Skyv disken fra den blå utløsertappen, og løft den ut av modulen når den klarner festeknastene. [2]

SLN305141_en_US__103050_SFF_HDD_BK_05



  1. Instruksjoner for fjerning før du tar ut den optiske diskstasjonen (CD-ROM/DVD/ODD):

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekslet, frontdekslet , HDD- og ODD-modulen

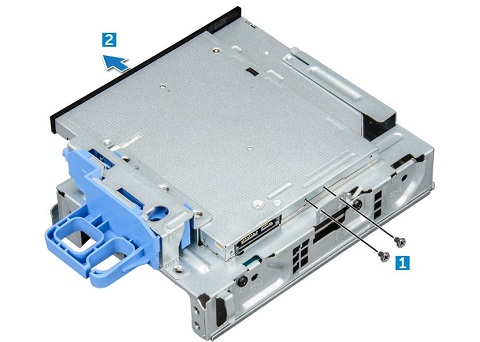

  2. Snu modulen, og fjern de to (2) festeskruene på baksiden av disken. [1] Trekk disken ut på siden av modulen. [2]

SLN305141_en_US__113050_SFF_ODD_BK_01



  1. Instruksjoner før fjerning av SSD-disken:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekslet, frontdekslet , HDD- og ODD-modulen

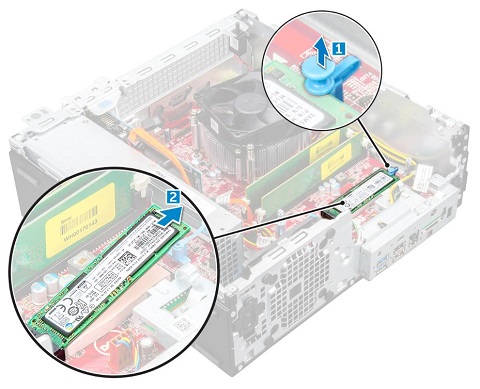

  2. SSD er plassert under stasjonsmodulen, trekk i den blå tappen som fester PCI-E SSD til hovedkortet. [1] Løft SSD i en vinkel på 45° og trekk den ut av kontakten og PC-en. [2]

SLN305141_en_US__123050_SFF_SSD_BK_01



  1. Instruksjoner for forhåndsfjerning før du tar ut minnemodulen:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet og frontdekselet

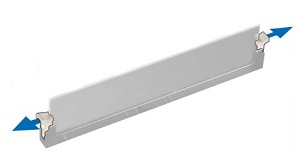

  2. Minnet er plassert under stasjonsmodulen. Trykk ned tappene på hver side av DIMM-kortet for å løfte modulen ut av minnesporet.

SLN305141_en_US__133050_MT_Memory_BK_01

  1. Løft minnemodulen opp og ut av minnesporet og ut av PC-en.

SLN305141_en_US__143050_MT_Memory_BK_02

SLN305141_en_US__2icon Merk: Gjenta trinn 2 og 3 for eventuelle andre minne-DIMM-er i systemet.



  1. Instruksjoner for forhåndsfjerning før du tar ut ekspansjonskortene:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet

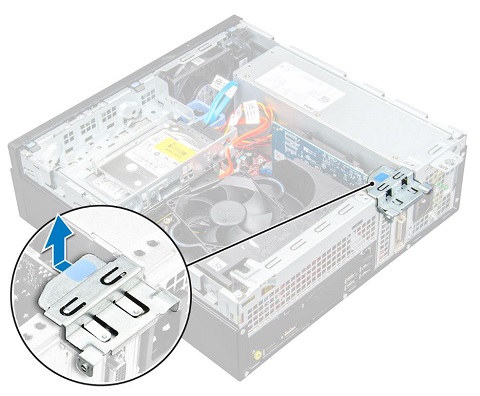

  2. Når du skal fjerne et ekspansjonskort, trekker du i utløsertappen på baksiden av kabinettet for å låse opp kortene.

SLN305141_en_US__163050_SFF_PCI_BK_01

  1. Trykk på utløsertappen på baksiden av kortet, og løft kortet opp og ut av kontakten og PC-en.

SLN305141_en_US__2icon Merk: Gjenta trinn 2 og 3 for å ta ut eventuelle ekstra kort.



  1. Instruksjoner før fjerning av klokkebatteriet:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet

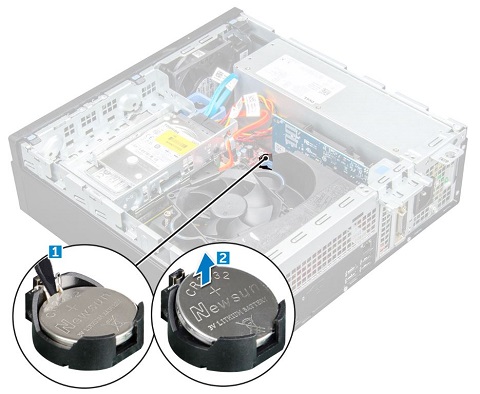

  2. Trykk på utløserlåsen til knappcellebatteriet spretter opp. [1].

SLN305141_en_US__183050_SFF_CoinCell_BK_01

  1. Løft knappcellebatteriet opp og ut av systemet. [2]



  1. Instruksjoner for forhåndsfjerning før du tar ut varmeavlederen/viften:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet

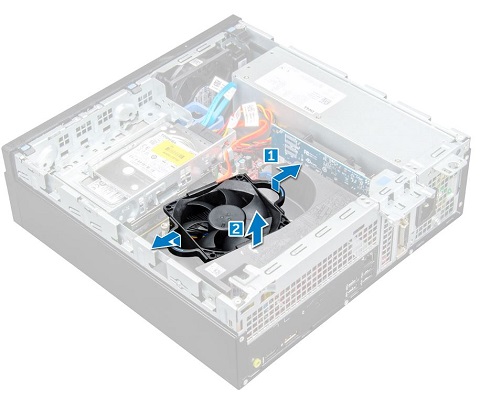

  2. Fjern viftedekslet for å få tilgang til varmeavlederen/viften ved å holde berøringspunktene rundt viften og trekke vekk fra viften for å løsne dekselet. [1]

SLN305141_en_US__193050_SFF_Heatsink_BK_01

  1. Løft viftedekslet opp og vekk fra PC-en. [2]

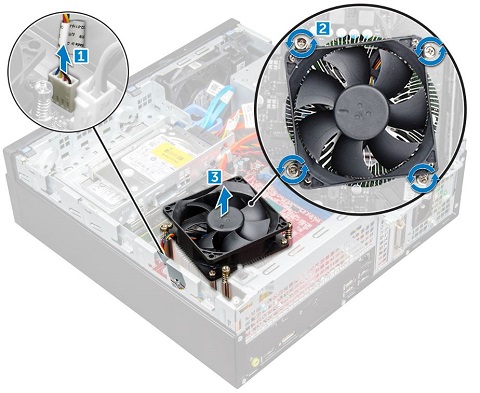

  2. Koble kabelen for varmeavlederviften fra hovedkortet [1], og løsne de fire (4) festeskruene som fester varmeavlederen til PC-en. [2]

SLN305141_en_US__203050_SFF_Heatsink_BK_02

  1. Løft varmeavlederen/vifteenheten opp og ut av PC-en. [3]
