OptiPlex 3050 formato pequeno: Guia de remoção e desmontagem de unidades substituíveis pelo cliente (CRUs)

Instruções a serem seguidas antes da remoção da tampa do sistema:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

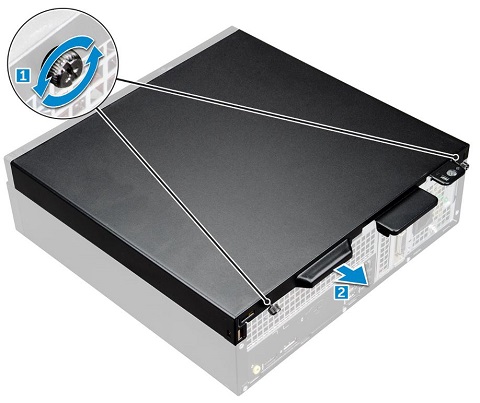

Para remover o painel de acesso dos PCs, coloque o sistema em sua lateral oposta ao painel de acesso e solte os dois (2) parafusos prisioneiros que prendem a tampa ao sistema. [1].

Puxe a tampa em direção à parte traseira do sistema. [2] Levante a tampa e remova-a do PC quando ela desengatar as travas de fixação no chassi.

Instruções a serem seguidas antes da remoção da tampa frontal:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema

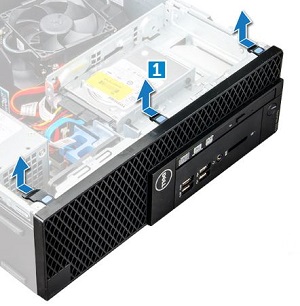

Para remover o painel frontal, levante as 3 (três) abas que prendem ponta da borda ao sistema. [1]

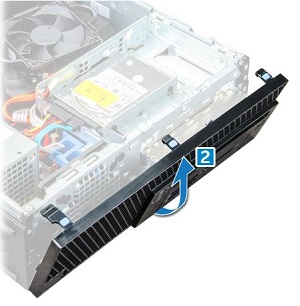

A borda fica apoiada nos ganchos ao longo da borda inferior do painel (já que fica apoiada de lado com o painel de acesso removido.) Empurre a borda para fora da parte frontal do chassi para removê-la do PC. [2]

Instruções a serem seguidas antes da remoção da unidade de disco rígido (HDD) e do módulo da unidade de disco óptico (CD-ROM, DVD, ODD):

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e a tampa frontal

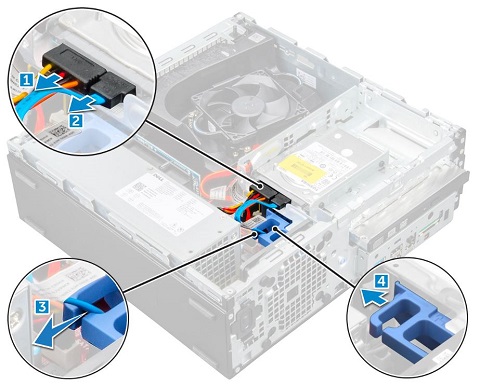

Desconecte os cabos na parte traseira do disco rígido [1][2] e retire os cabos do clipe. [3]

Puxe a aba de liberação azul em direção à parte traseira do PC para destravar o módulo do disco rígido e da ODD. [4]

Puxe a aba de liberação azul para cima para puxar o módulo e acessar a ODD. [1]

Desconecte os cabos da ODD [2] e, em seguida, levante e deslize o módulo para fora das travas ao longo da lateral do chassi para remover o módulo do PC. [3]

Instruções a serem seguidas antes da remoção do disco rígido:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema, a tampa frontal e o módulo do disco rígido e da ODD

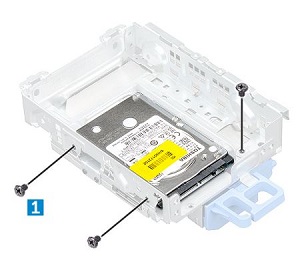

Para remover o disco rígido do módulo da unidade, remova os 3 (três) parafusos que prendem o disco rígido ao módulo. [1]

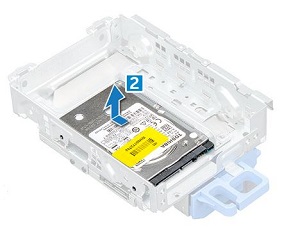

Deslize a unidade para fora da aba de liberação azul e remova-a do módulo quando ela liberar as travas de fixação. [2]

Instruções a serem seguidas antes da remoção da unidade de disco óptico (ROM, DVD, ODD):

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema, a tampa frontal e o módulo do disco rígido e da ODD

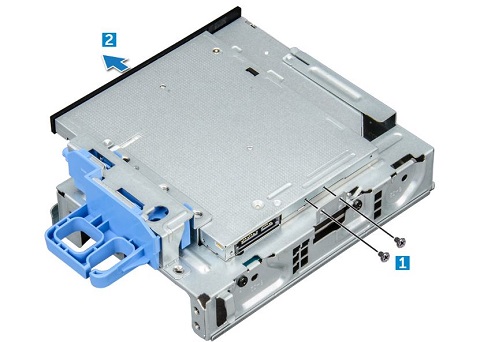

Vire o módulo e remova os dois (2) parafusos de fixação da parte traseira da unidade. [1] Puxe a unidade para fora do módulo. [2]

Instruções a serem seguidas antes da remoção da SSD (Solid State Drive, Unidade de Estado Sólido):

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema, a tampa frontal e o módulo do disco rígido e da ODD

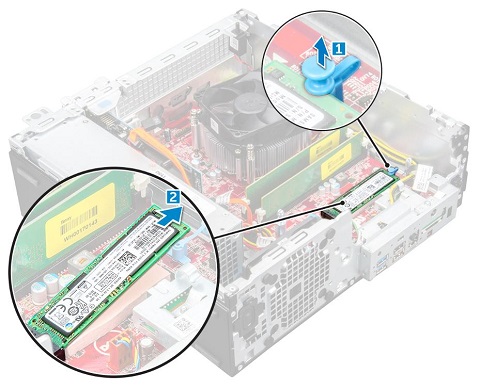

A SSD está localizada sob o módulo da unidade. Puxe a aba azul que prende a PCI-E SSD à placa-mãe. [1] Levante a SSD em um ângulo de 45° e retire-a do conector e do PC. [2]

Instruções a serem seguidas antes da remoção do módulo de memória:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e a tampa frontal

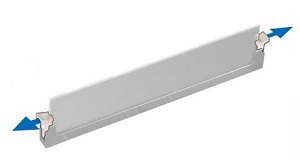

A memória está localizada sob o módulo da unidade. Pressione as abas em ambos os lados da placa DIMM para suspender o módulo do slot de memória.

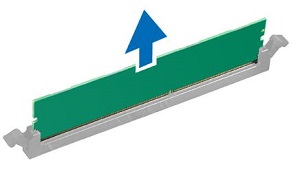

Levante e remova o módulo de memória do slot de memória e do PC.

Instruções a serem seguidas antes da remoção das placas de expansão:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema

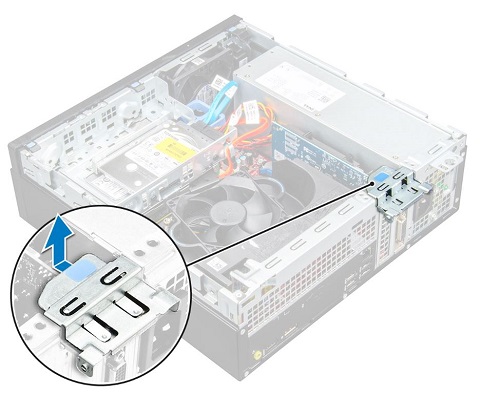

Para remover uma placa de expansão, puxe a aba de liberação na parte traseira do chassi para destravar as placas.

Pressione a aba de liberação na parte traseira da placa e puxe a placa para cima, retirando-a do conector e do PC .

Instruções a serem seguidas antes da remoção da bateria de célula tipo moeda:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema

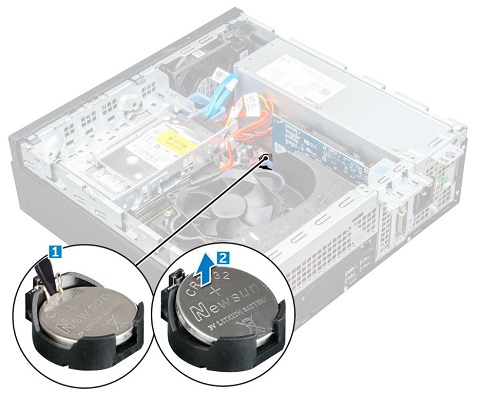

Pressione a trava de liberação até soltar a bateria de célula tipo moeda. [1].

Levante a célula tipo moeda e retire-a do sistema. [2]

Instruções a serem seguidas antes da remoção do dissipador de calor/ventilador:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de ter criado cópias de segurança de todos os dados de forma adequada

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema

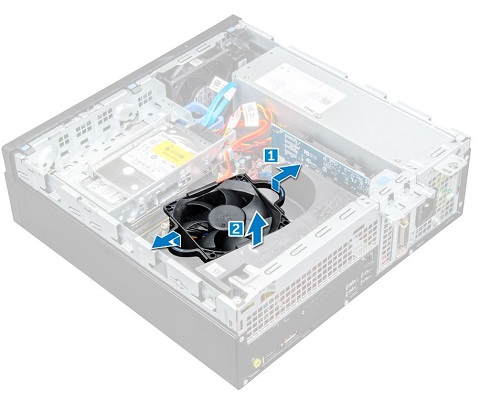

Remova o defletor do ventilador para acessar o dissipador de calor/ventilador segurando os pontos de contato ao redor do ventilador, puxando-o para fora do ventilador para liberar o defletor. [1]

Levante o defletor do ventilador e remova-o do PC. [2]

Desconecte o cabo do ventilador do dissipador de calor da placa-mãe [1] e solte os quatro (4) parafusos prisioneiros que prendem o dissipador de calor ao PC. [2]

Levante o conjunto do dissipador de calor/ventilador e remova-o do PC. [3]
