OptiPlex 3050 med lille formfaktor: Vejledning til fjernelse af nedtagning for enheder, der kan udskiftes af kunden (CRU'er)

Summary: Denne artikel er en vejledning til de dele, som Dell anser for at være i stand til at fjerne fra en version af OptiPlex 3050 med lille formfaktor.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Disse vejledninger fører dig gennem hvert trin i den sikre fjernelse af det, der anses for at være CRU-delene (Customer Replaceable Unit) i et OptiPlex 3050 SFF-system. (CRU'er er de dele af systemet, der ikke kræver en tekniker til fjernelse eller udskiftning.) Vejledningerne vil også indeholde billeder, der viser, hvad det omfatter.

Indholdsfortegnelse:

  1. Vejledning til fjernelse af CRU
  2. Instruktioner til fjernelse



Vejledning til fjernelse



Hvis disse retningslinjer ikke dækker det, du vil gøre, skal du derefter se din systemmanual.

Afsnittet nedenfor indeholder oplysninger om sikker praksis, som du bør tage til efterretning, før du arbejder med elektrisk udstyr.


Tilbage til toppen



Instruktioner til fjernelse



Bemærk: Klik på titlen på det afsnit, du vil åbne nedenfor, for at se indholdet.



|



SLN305141_en_US__1ReqTools_E7450_BKeith_01



1 Lille Phillips-skruetrækker 2 Plastiksyl
3 Lille skruetrækker med fladt hoved

SLN305141_en_US__2icon Bemærk: Vær opmærksom på, at hvis du bruger en stor stjerneskruetrækker eller en skruetrækker med lige kærv, kan det medføre skader på skruerne. Sådanne skader vil gøre det umuligt at fjerne skruerne uden særlige redskaber, som ikke er tilgængelige for vores teknikere på stedet.



  1. Instruktioner før fjernelse af systemdækslet:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

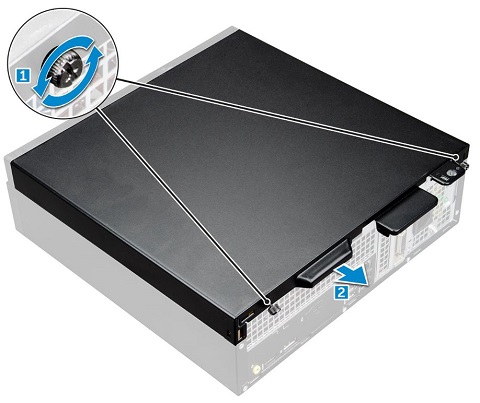

  2. For at fjerne pc'ens adgangspanel skal du placere systemet på siden modsat adgangspanelet og løsne de to (2) fastmonterede fingerskruer, der fastgør dækslet til systemet. [1].

SLN305141_en_US__33050_SFF_BackCover_BK_01

  1. Træk dækslet mod bagsiden af systemet. [2] Løft dækslet op og væk fra pc'en, når den frakobler fastgørelsestapperne på kabinettet.



  1. Instruktioner før fjernelse af frontrammen:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet

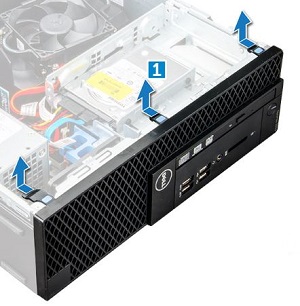

  2. Hvis du vil fjerne frontrammen, skal du løfte de tre (3) tapper, der fastgør kanten af rammen til systemet. [1]

SLN305141_en_US__43050_SFF_Bezel_BK_01

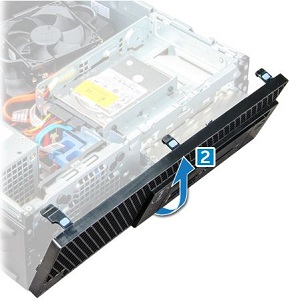

  1. Rammen hviler på kroge langs den nederste kant af rammen (da den sidder på siden med adgangspanelet fjernet). Skub rammen væk fra forsiden af kabinettet for at løfte den væk fra pc'en. [2]

SLN305141_en_US__53050_SFF_Bezel_BK_02



  1. Vejledning før fjernelse af harddiskmodulet (HDD) og det optiske diskdrev (cd-rom, dvd, odd):

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Afmonter systemdækslet og frontrammen

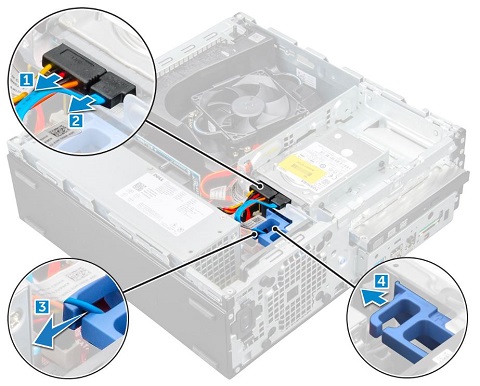

  2. Frakobl kablerne bag på HDD'et [1][2], og tag kablerne ud af klemmen. [3]

SLN305141_en_US__63050_SFF_HDD_BK_01

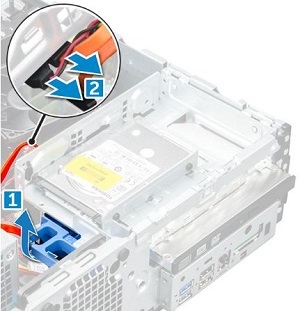

  1. Træk den blå udløsertap mod pc'ens bagside for at låse HDD- og ODD-modulet op. [4]

  2. Træk den blå frigørelsestap opad for at trække modulet op og få adgang til det optiske diskdrev. [1]

SLN305141_en_US__73050_SFF_HDD_BK_02

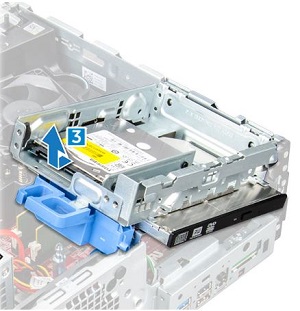

  1. Frakobl ODD-kablerne [2], og løft og skub derefter modulet af lugerne langs siden af kabinettet for at fjerne modulet fra pc'en. [3]

SLN305141_en_US__83050_SFF_HDD_BK_03



  1. Præ-instruktioner inden fjernelse af harddisken (HDD):

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet, frontrammen og HDD- og ODD-modulet

  2. For at fjerne HDD'et fra drevmodulet skal du fjerne de tre (3) skruer, der fastgør HDD'et til modulet. [1]

SLN305141_en_US__93050_SFF_HDD_BK_04

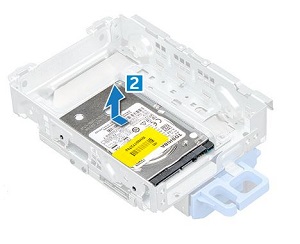

  1. Skub drevet væk fra den blå frigørelsestap, og løft det ud af modulet, når det rydder fastgørelsestapperne. [2]

SLN305141_en_US__103050_SFF_HDD_BK_05



  1. Vejledning til forhåndsfjernelse, før du fjerner det optiske diskdrev (cd-rom/dvd/odd):

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet, frontrammen og HDD- og ODD-modulet

  2. Vend modulet om, og fjern de to (2) fastgørelsesskruer bag på drevet. [1] Træk drevet ud på siden af modulet. [2]

SLN305141_en_US__113050_SFF_ODD_BK_01



  1. Instruktioner inden fjernelse af SSD-harddisken (Solid State Drive):

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet, frontrammen og HDD- og ODD-modulet

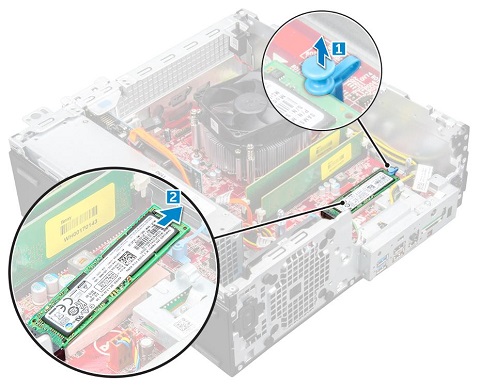

  2. SSD'en er placeret under drevmodulet, træk den blå fane, der fastgør PCI-E SSD til bundkortet. [1] Løft SSD et i en vinkel på 45 grader, og træk det ud af stikket og pc en. [2]

SLN305141_en_US__123050_SFF_SSD_BK_01



  1. Instruktioner før fjernelse af hukommelsesmodulet:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Afmonter systemdækslet og frontrammen

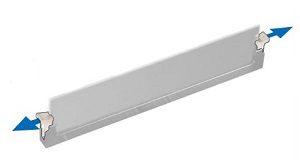

  2. Hukommelsen er placeret under drevmodulet. Tryk ned på tapperne på begge sider af DIMM-kortet for at løfte modulet ud af hukommelsesslotten.

SLN305141_en_US__133050_MT_Memory_BK_01

  1. Løft hukommelsesmodulet op og ud af hukommelsesslotten og ud af pc'en.

SLN305141_en_US__143050_MT_Memory_BK_02

SLN305141_en_US__2icon Bemærk: Gentag trin 2 og 3, hvis der er yderligere DIMM-hukommelser i systemet.



  1. Vejledning til forhåndsfjernelse, før udvidelseskortene fjernes:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet

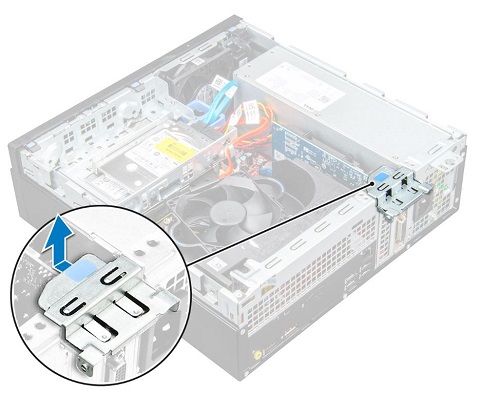

  2. For at fjerne et udvidelseskort skal du trække i frigørelsestappen bag på kabinettet for at låse kortene op.

SLN305141_en_US__163050_SFF_PCI_BK_01

  1. Tryk på frigørelsestappen bag på kortet, og løft kortet op og ud af stikket og pc'en.

SLN305141_en_US__2icon Bemærk: Gentag trin 2 og 3 for at fjerne eventuelle yderligere kort.



  1. Præ-instruktioner inden fjernelse af knapcellebatteriet:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet

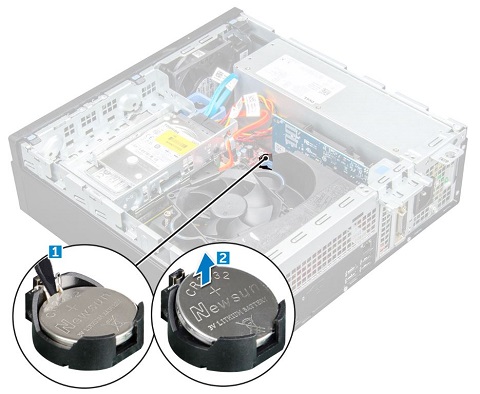

  2. Tryk på udløserknappen, indtil knapcellebatteriet springer op. [1].

SLN305141_en_US__183050_SFF_CoinCell_BK_01

  1. Løft møntcellebatteriet op og ud af systemet. [2]



  1. Instruktioner før fjernelse af kølelegemet/blæseren:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet

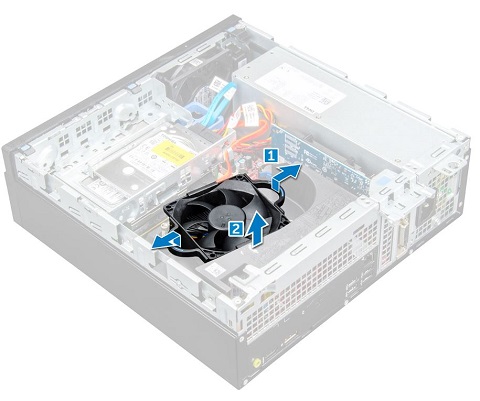

  2. Fjern blæsertragten for at få adgang til kølelegemet/blæseren ved at holde berøringspunkterne omkring blæseren og trække væk fra blæseren for at frigøre tragten. [1]

SLN305141_en_US__193050_SFF_Heatsink_BK_01

  1. Løft blæsertragten op og væk fra pc'en. [2]

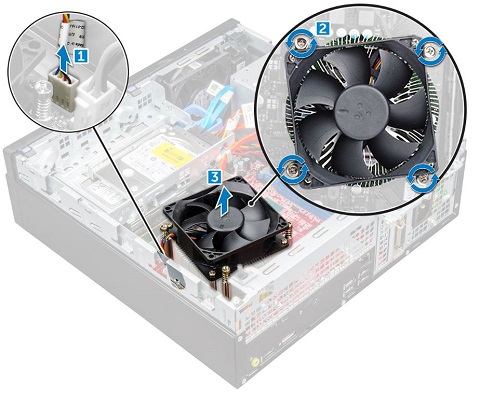

  2. Kobl kølelegemeblæserens kabel fra bundkortet [1], og løsn de fire (4) fastmonterede skruer, der fastgør kølelegemet til pc en. [2]

SLN305141_en_US__203050_SFF_Heatsink_BK_02

  1. Løft kølelegeme-/blæsermodulet op og ud af pc'en. [3]

Hvis du har brug for mere hjælp, skal du kontakte teknisk support.
Kontakt os Gå tilbage til indholdssiden for OptiPlex 3050-stationær pc
