OptiPlex 3050 в малом форм-факторе. Инструкции по извлечению заменяемых клиентом компонентов (CRU)

Подготовка к снятию крышки системы.

1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

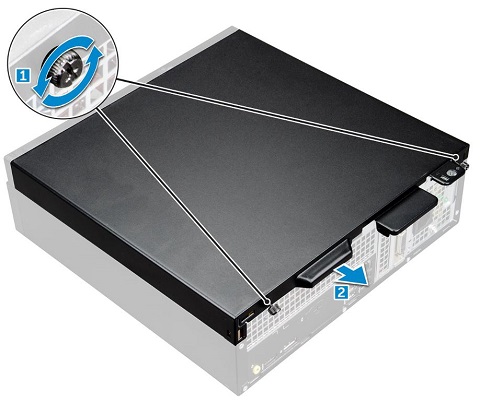

Чтобы снять панель доступа ПК, положите систему на сторону, противоположную панели доступа, и ослабьте 2 (два) невыпадающих винта с накатанной головкой, которые крепят крышку к системе. [1]

Потяните крышку по направлению к задней части системы. [2] Поднимите крышку вверх и снимите ее с ПК, когда она отсоединится от фиксирующих выступов на корпусе.

Подготовка к снятию фронтальной панели.

1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

4. Снимите крышку компьютера

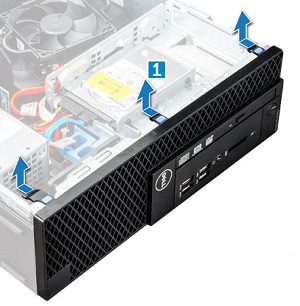

Чтобы снять фронтальную панель, поднимите 3 (три) фиксатора, которые крепят край панели к системе. [1]

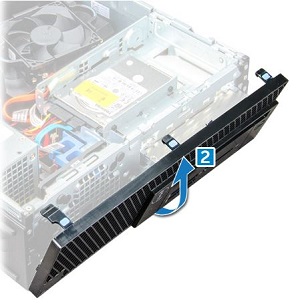

Панель держится на крючках, расположенных вдоль нижнего края панели (когда система находится сбоку со снятой панелью доступа). Поднимите панель с передней части корпуса, чтобы снять ее с ПК. [2]

Подготовка к извлечению модуля жесткого диска (HDD) и привода оптических дисков (CD-ROM, DVD, ODD).

1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

4. Снимите крышку системы и фронтальную панель.

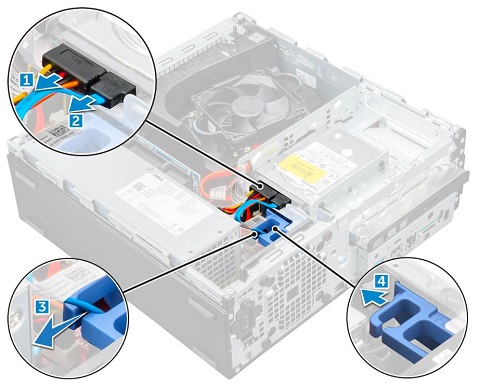

Отсоедините кабели в задней части жесткого диска [1][2] и извлеките их из зажима. [3]

Потяните синий фиксатор к задней панели ПК, чтобы разблокировать модуль жесткого диска и привода оптических дисков. [4]

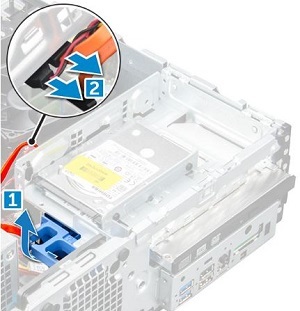

Потяните синий фиксатор вверх, чтобы поднять модуль и получить доступ к приводу оптических дисков. [1]

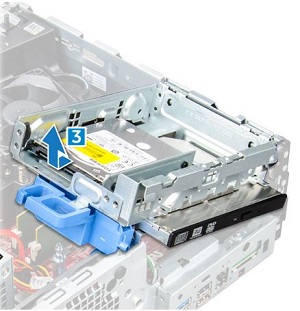

Отсоедините кабели привода оптических дисков [2], затем поднимите и снимите модуль с выступов вдоль боковой части корпуса, чтобы извлечь модуль из ПК. [3]

Подготовка к извлечению жесткого диска:

1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

4. Снимите крышку системы, фронтальную панель и модуль жесткого диска и привода оптических дисков.

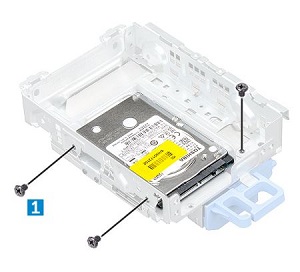

Чтобы извлечь жесткий диск из модуля привода, выкрутите 3 (три) винта, которыми жесткий диск крепится к модулю. [1]

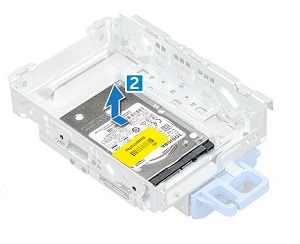

Сдвиньте диск в сторону от синего фиксатора и извлеките его из модуля, когда он выйдет из фиксирующих выступов. [2]

Подготовка к извлечению привода оптических дисков (CD-ROM / DVD / ODD).

1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

4. Снимите крышку системы, фронтальную панель и модуль жесткого диска и привода оптических дисков.

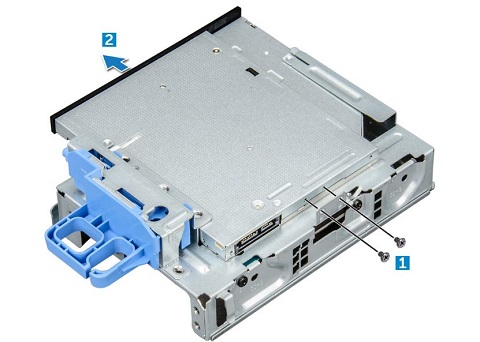

Переверните модуль и выкрутите 2 (два) крепежных винта с задней стороны привода. [1] Извлеките привод через боковую часть модуля. [2]

Подготовка к извлечению твердотельного накопителя.

1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

4. Снимите крышку системы, фронтальную панель и модуль жесткого диска и привода оптических дисков.

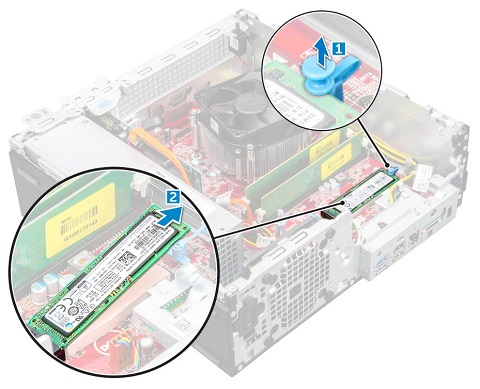

SSD расположен под модулем привода, потяните за синий язычок, который фиксирует PCI-E SSD на системной плате. [1] Поднимите SSD углом 45° и извлеките его из разъема и ПК. [2]

Подготовка к извлечению модуля памяти.

1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

4. Снимите крышку системы и фронтальную панель.

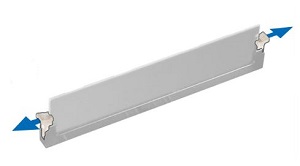

Модуль памяти расположен под модулем привода. Нажмите на выступы с обеих сторон платы DIMM, чтобы извлечь модуль из разъема.

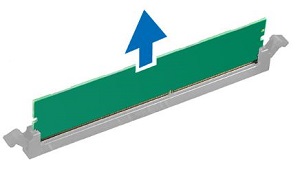

Поднимите модуль памяти из разъема и извлеките его из ПК.

Подготовка к снятию плат расширения.

1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

4. Снимите крышку компьютера

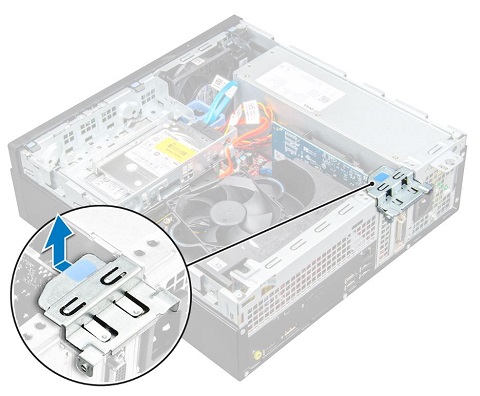

Чтобы извлечь плату расширения, потяните за фиксатор на задней стороне корпуса, чтобы разблокировать платы.

Нажмите на фиксатор на задней стороне платы и извлеките плату из разъема и компьютера.

Подготовка к извлечению батарейки типа «таблетка».

1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

4. Снимите крышку компьютера

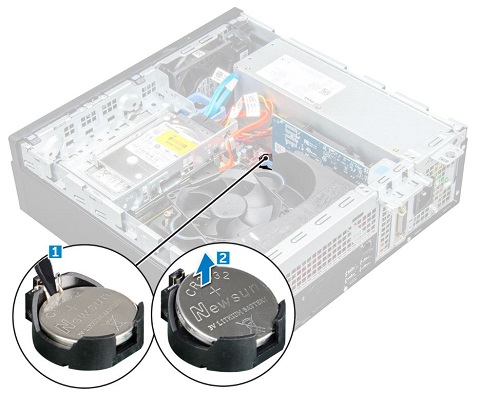

Нажмите на фиксатор, пока батарейка типа «таблетка» не выдвинется. [1]

Приподнимите батарейку типа «таблетка» и извлеките ее из системы. [2]

Подготовка к снятию вентилятора или теплоотвода.

1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

3. Отсоедините компьютер и все подключенные устройства от электросети.

4. Снимите крышку компьютера

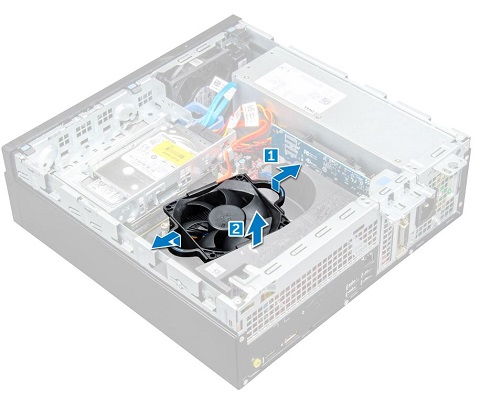

Снимите кожух вентилятора для получения доступа к теплоотводу/вентилятору, удерживая точки контакта вокруг вентилятора и потянув его в сторону от вентилятора, чтобы освободить кожух. [1]

Поднимите кожух вентилятора и извлеките его из ПК. [2]

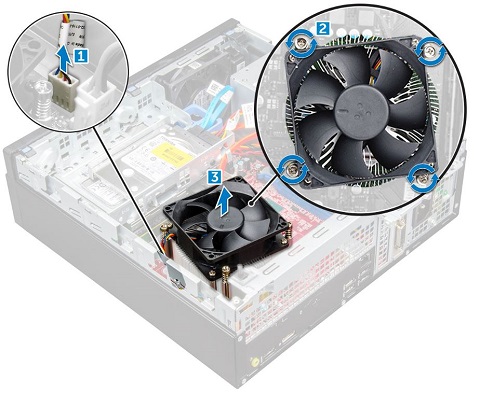

Отсоедините кабель вентилятора теплоотвода от системной платы [1] и ослабьте 4 (четыре) невыпадающих винта, которыми теплоотвод крепится к ПК. [2]

Поднимите теплоотвод или модуль вентилятора и извлеките его из ПК. [3]
