Nedmonteringsmanual för enheter som kan bytas av kund för OptiPlex 7070 med mikroformfaktor

Anvisningar om förberedelser före borttagning av systemhöljet:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

Lossa vingskruven som håller fast höljet på systemets baksida.

Dra höljet mot systemets framsida och lyft bort det från datorn.

Anvisningar om förberedelser före borttagning av 2,5-tumshårddisken:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort systemhöljet.

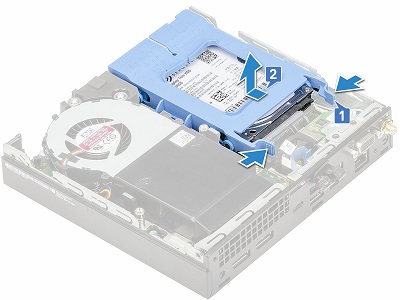

2,5-tumshårddiskenheten sitter i det vänstra främre hörnet av systemet. Tryck ihop de blå flikarna på baksidan av enheten [1].

Dra enheten mot datorns framsida och lyft upp och ta ut den ur datorn [2].

Lossa stiften som fäster hårddisken vid monteringsfästet och ta bort den från fästet.

Anvisningar om förberedelser före borttagning av kylflänsfläkten:

1. Var alltid noga med att säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

3. Koppla bort datorn och alla anslutna enheter från eluttagen

4. Ta bort systemhöljet

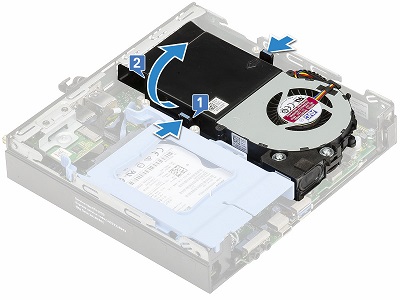

Kylflänsfläkten sitter på systemets högra sida. Tryck ihop de blå flikarna på vardera sidan av enheten och skjut och rotera enheten över chassits högra sida [2].

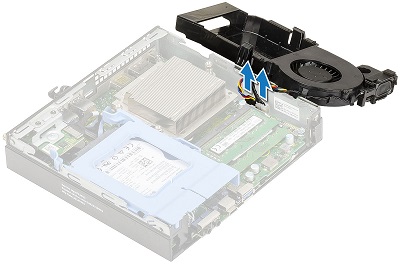

Koppla bort fläkt- och högtalarkablarna från moderkortet för att ta bort fläkten från systemet.

Anvisningar om förberedelser före borttagning av M.2 SSD-kortet:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort systemhöljet och hårddiskenheten.

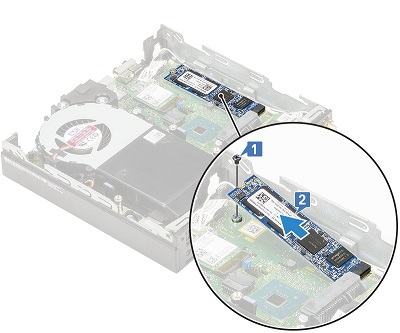

M.2 SSD-kortet sitter under hårddiskenheten. Ta bort skruven som håller fast M.2-kortet vid moderkortet [1] och dra ut kortet ur kontakten [2].

Lyft ut M.2 SSD-kortet ur datorn.

Anvisningar om förberedelser före borttagning av minnet:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort systemhöljet och kylflänsfläkten.

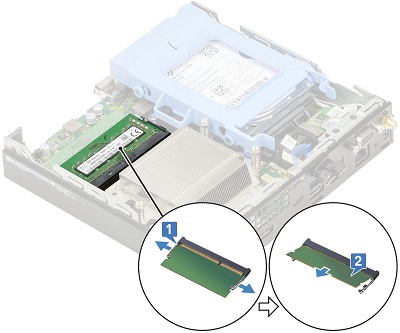

Minnet sitter under kylflänsfläkten. Dra bort metallklämmorna från vardera sidan av DIMM-modulen [1].

Dra ut DIMM-modulen ur kortplatsen [2].

Anvisningar om förberedelser före borttagning av knappcellsbatteriet:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort systemhöljet.

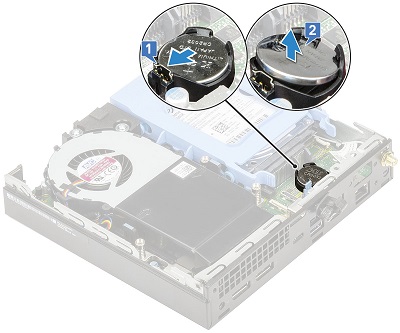

Knappcellsbatteriet sitter bakom hårddiskmonteringen. Använd en plastrits och tryck ner frigöringsspärren tills batteriet hoppar upp [1].

Lyft upp batteriet från kontakten och systemet [2].

Anvisningar om förberedelser före borttagning av den interna högtalaren:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort systemhöljet och kylflänsfläkten.

Högtalaren är ansluten till hörnet på kylflänsfläkten. Koppla bort högtalarkabeln från låsspännena på fläkten [1].

Ta bort de två (2) skruvarna som håller fast högtalarenheten vid fläkten [2] och ta bort högtalaren från fläkten [3].

Anvisningar om förberedelser före borttagning av det trådlösa kortet (WLAN):

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort systemhöljet och hårddiskenheten.

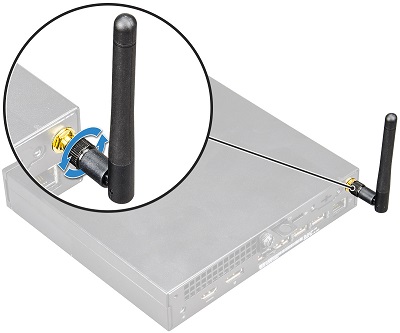

Lossa antennskruven för att ta bort antennen från chassits baksida.

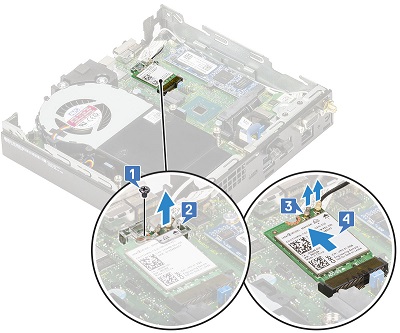

WLAN-kortet sitter mellan M.2 SSD-kortet och kylflänsfläkten. Ta bort skruven som håller fast plastfliken vid kortet [1] och ta bort fliken [2].

Koppla bort antennkablarna från kortet [3] (det här är knappkontakter som lossnar med lite tryck). Dra ut kortet ur kontakten [4] och lyft ut det ur datorn.
