PowerFlex 4.X: SMART_AGGREGATED_STATE_FAILED – DAX-laite – SIO03.02.0000013

Tämä virhe laukeaa yleensä tavallisessa PowerFlex-laitteessa. Tässä tapauksessa suositellaan levyn vaihtamista, mutta tässä artikkelissa kerrotaan ylimääräisistä vianmääritysvaiheista, jos kyseinen laite on DAX-laite, joka on NVDIMM eikä levy.

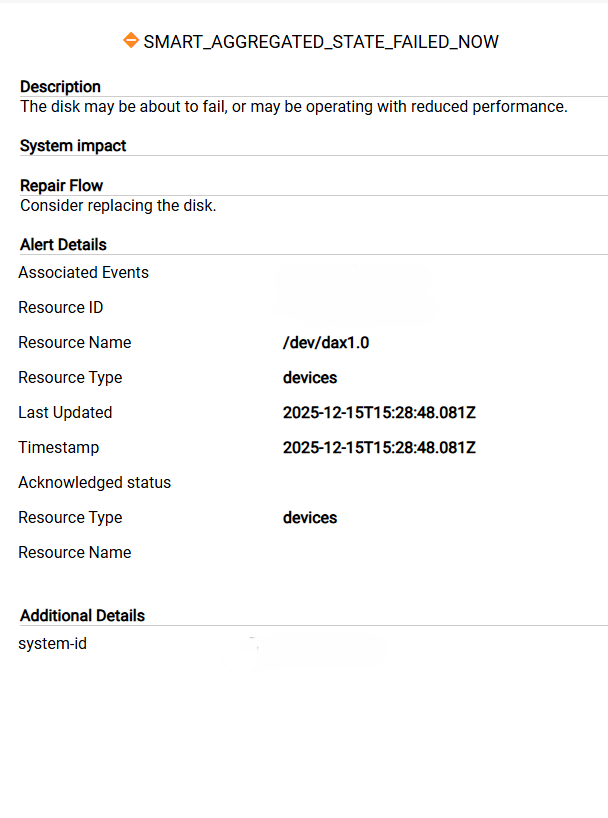

PowerFlex ilmoittaa alla olevasta hälytyksestä, että yksi DAX-laitteista on vioittumassa tai sen suorituskyky on heikko. Tämä näkyy myös DialHome-hälytyksen muodossa:

SIO03.02.0000013
Levy saattaa olla vioittumassa tai sen suorituskyky on ehkä heikko.

SMART_AGGREGATED_STATE_FAILED_NOW käyttöturvallisuustiedote.
Device.SMART_Aggregated_State_Failed_Now Suositellut toimet: Harkitse levyn vaihtamista.

PowerFlex havaitsee, että jossakin tallennussolmun NVDIMM-moduulissa on ilmennyt korjattavissa tai korjattavissa oleva virhe. Kun virhe havaitaan, se luo Smart Aggregated State Failed Now -virheen.

NVDIMM-moduulin tyhjentäminen voi ratkaista ongelman vaihtamatta NVDIMM-moduulia. Vaihda NVDIMM vain, jos ongelma jatkuu tyhjennyksen jälkeen.

• 15G-solmujen tapauksessa voit tyhjentää vain kaikki NVDIMM-moduulit – Poista kaikki laitteet (SDS-laite + DAX-laite) ennen pyyhkimistä tietojen vioittumisen välttämiseksi
• 14G-solmuissa voi pyyhkiä vain yhden kyseisen NVDIMM-moduulin tai kaikki NVDIMM-moduulit. Tunnista vikaantunut NVDIMM seuraavasti

Virheen vahvistaminen

Vaihe 1: Valitse PowerFlex Managerissa Estä > laitteet

Vaihe 2: Valitse oikeassa yläkulmassa oleva sarakeruutu ja lisää luetteloon "S.M.A.R.T State".

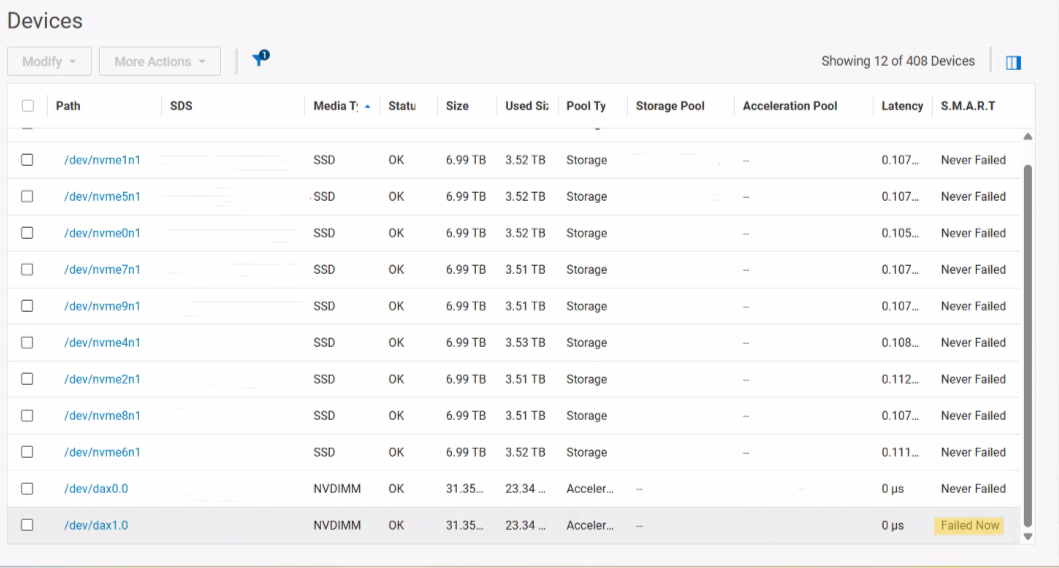

Vaihe 3: Tarkista DAX-laiteluettelosta, onko niissä "Failed Now" -teksti

Vaihe 4: Selvitä kunkin Failed Now -tilassa olevan DAX-laitteen osalta, mitä SDS:ää dax vastaa, ja kirjaudu iDRACiin.

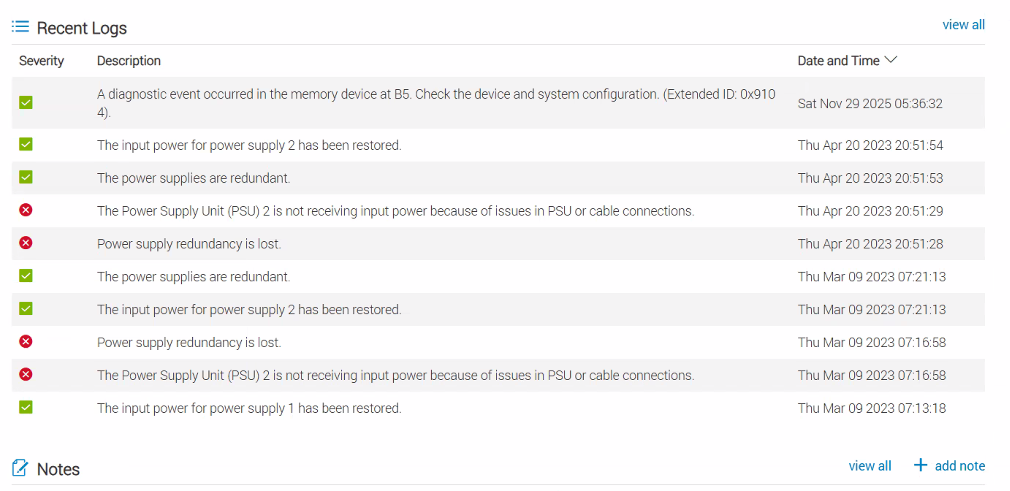

Vaihe 5: Selvitä, onko elinkaarilokeissa havaittu korjattavissa olevia virheitä kullekin NVDIMM-moduulille.

• NVDIMM-moduulien korjattavissa olevat muistivirheet voivat aiheuttaa sen, että DAX-laite näyttää PowerFlexissä "Failed Now", vaikka se ei olisi epäonnistunut.

Vaihe 6: Avaa SSH-yhteys vastaavan klusterin ensisijaiseen MDM:ään ja suorita seuraavat komennot. Sen avulla vahvistetaan epäonnistuneen NVDIMM-moduulin DAX-kunto, paikkatiedot ja SN:

• Kirjaudu ensisijaiseen MDM:ään järjestelmänvalvojan kirjautumistunnuksella. Käytä puolilainausmerkkejä ' ' Jos salasanassa on erikoismerkkejä

  scli --login --username admin --password '<password>' --management_system_ip <pfmp_ip>

• Näytä luettelo kaikista SDS-tiedoista suorittamalla seuraava komento:

scli --query_all_sds

Esimerkki:

SDS ID: 2e400d3800000004 Name: LAB10_SDS3 State: Connected, Joined IP: XXX
SDS ID: 2e400d3700000003 Name: LAB10_SDS2 State: Connected, Joined IP: XXX
SDS ID: 2e400d3600000002 Name: LAB10_SDS4 State: Connected, Joined IP: XXX
SDS ID: 2e400d3500000001 Name: LAB10_SDS1 State: Connected, Joined IP: XXX
SDS ID: 2e400d3400000000 Name: LAB10_SDS5 State: Connected, Joined IP: XXX

• Paikanna SDS, johon ongelma vaikuttaa, ja kirjoita sen nimi muistiin ja suorita seuraava komento:

scli --query_sds --sds_name <sds name>

• Kirjoita muistiin kaikkien tämän SDS:n laitteiden laitepolku, jota käytetään myöhemmin laitteiden lisäämiseen takaisin vaiheessa 8
• Kirjoita muistiin laitetunnus, johon ongelma vaikuttaa, ja suorita alla oleva komento

# scli --query_sds_device_info --device_id <device_id>

Esimerkki tuloksesta:

# scli --query_sds_device_info --device_id XXXXX

        Device ID: _________ Name: /dev/dax1.0 Path: /dev/dax1.0

                ScaleIO Device Configuration:

                        Original Path: /dev/dax1.0

                        Acceleration Pool: _________

                        Used for RFcache: no

                        Capacity Limit: 31.4 GB (32107 MB)

                        Device State: Normal

                Physical Device Information:

                        Device Type: UNKNOWN

                        Media Type: NVDIMM

                        Auto Detected Media Type: UNKNOWN

                        Vendor Name: N/A

                        Model Name: nmem2

                        Serial Number: _________

                        Slot Number: B5

                        Firmware Version: N/A

                        Cache Look-ahead: not Active

                        Write Cache: not Active

                        ATA Security: not Active

                        Logical Sector Size: 0 B

                        Physical Sector Size: 0 B

                        Capacity: 0 GB

                        LED Setting: OFF

                Background Device Scanner Information:

                        Scanned: 0 MB

                        Error Fixes: 0

                        Compare Errors: 0

                SMART Information:

                        Aggregated State: FAILED_NOW

                        Temperature State: NEVER_FAILED

                                Current Value: 34 Worst Value: 34 Threshold: 0

                        Media Wearout Indicator State: NEVER_FAILED

                                Current Value: 95 Worst Value: 95 Threshold: 5

                RAID Controller Information:

                        Serial Number: N/A

                        RAID vDisk Status: N/A

                        RAID vDisk Type: N/A

                        RAID vDisk Cache: N/A

Vaihe 7: Kun olet tunnistanut, mikä dax-kieli vastaa mainittuja NVDIMM-moduuleja, pyyhi NVDIMM-moduulit vakiokäytännön mukaisesti iDRACista, jos virheet ovat korjattavissa. Noudata NVDIMM-muistimoduulin vakio-ohjeita vianmäärityksessä, jos virheitä ei voi korjata.

• Tämä edellyttää laitteiden poistamista käyttöturvallisuustiedotteesta, joka on pakollinen tietojen vioittumisen välttämiseksi. Noudata alla olevassa artikkelissa kuvattuja tarvittavia ohjeita
  • PowerFlex: NVDIMM:n ja SDPM:n tyhjentäminen – video

Vaihe 8: Kun NVDIMM-moduulit on tyhjennetty, lisää ensin DAX-laitteet SDS:ään ja sitten PowerFlex-laitteet Edellä mainitun laitepolun mukaisesti DAX-laitteiden tilana näkyy "Never Failed" Vastaava hälytys poistetaan myös Alerts-välilehdestä automaattisesti.

Tarkista vaiheet 9 ja 10 artikkelista PowerFlex: NVDIMM-moduulin asentaminen 15G-versiossa ja uudemmissa PowerEdge-solmussa

NVDIMM-moduulin puhdistaminen: PowerFlex: NVDIMM:n ja SDPM:n puhdistaminen – video

DialHome-hälytyssuositukset: PowerFlex Top Dial Home suositellut toimet
