PowerFlex 4.X: SMART_AGGREGATED_STATE_FAILED - DAX-apparaat - SIO03.02.0000013

Deze fout wordt meestal geactiveerd met een standaard PowerFlex-apparaat. In dit geval wordt aanbevolen om de schijf te vervangen, maar in dit artikel worden extra stappen voor probleemoplossing uitgelegd als het apparaat in kwestie een DAX-apparaat is dat een NVDIMM is en geen schijf.

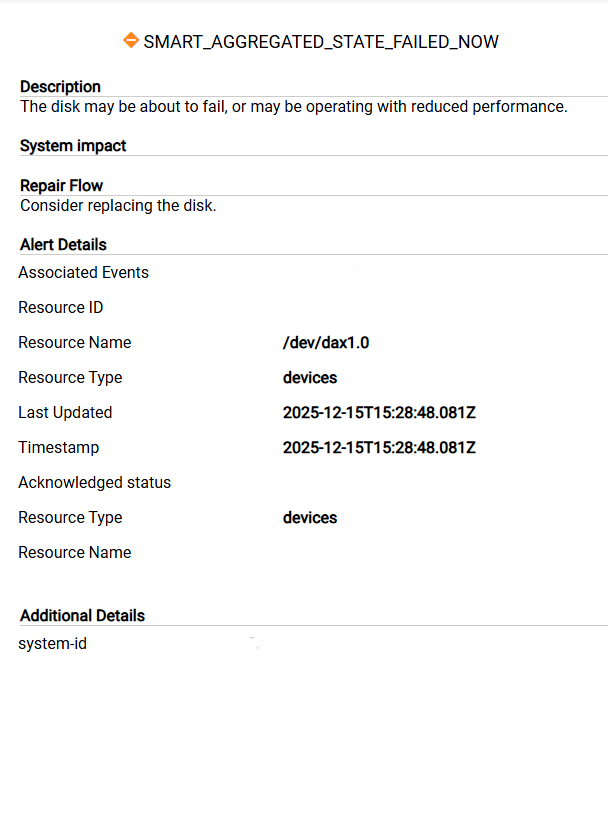

PowerFlex meldt de onderstaande waarschuwing, met de melding dat een van de DAX-apparaten op het punt staat uit te vallen of verminderde prestaties levert. Dit komt ook tot uiting in de vorm van een DialHome Alert:

SIO03.02.0000013
De schijf staat mogelijk op het punt defect te raken of werkt met verminderde prestaties.

SMART_AGGREGATED_STATE_FAILED_NOW SDS.
Device.SMART_Aggregated_State_Failed_Now aanbevolen actie: Overweeg de schijf te vervangen.

PowerFlex detecteert dat er een corrigeerbare of niet-corrigeerbare fout is opgetreden op een van de NVDIMM's voor een storageknooppunt. Zodra een fout wordt gedetecteerd, genereert deze de Smart Aggregated State Failed Now-fout.

Het opschonen van NVDIMM's kan het probleem oplossen zonder de NVDIMM te vervangen. Vervang NVDIMM's alleen als het probleem zich blijft voordoen na het opschonen.

• Voor 15G-knooppunten kunt u alleen alle NVDIMM's opschonen: verwijder alle apparaten (SDS-apparaat + DAX-apparaat) voordat u opschoont om databeschadiging te voorkomen
• Voor 14G-knooppunten kunt u alleen de betreffende NVDIMM of alle NVDIMM's opschonen. Volg de onderstaande stappen om de defecte NVDIMM te identificeren

De fout valideren

Stap 1: Ga in PowerFlex Manager naar Apparaten blokkeren >

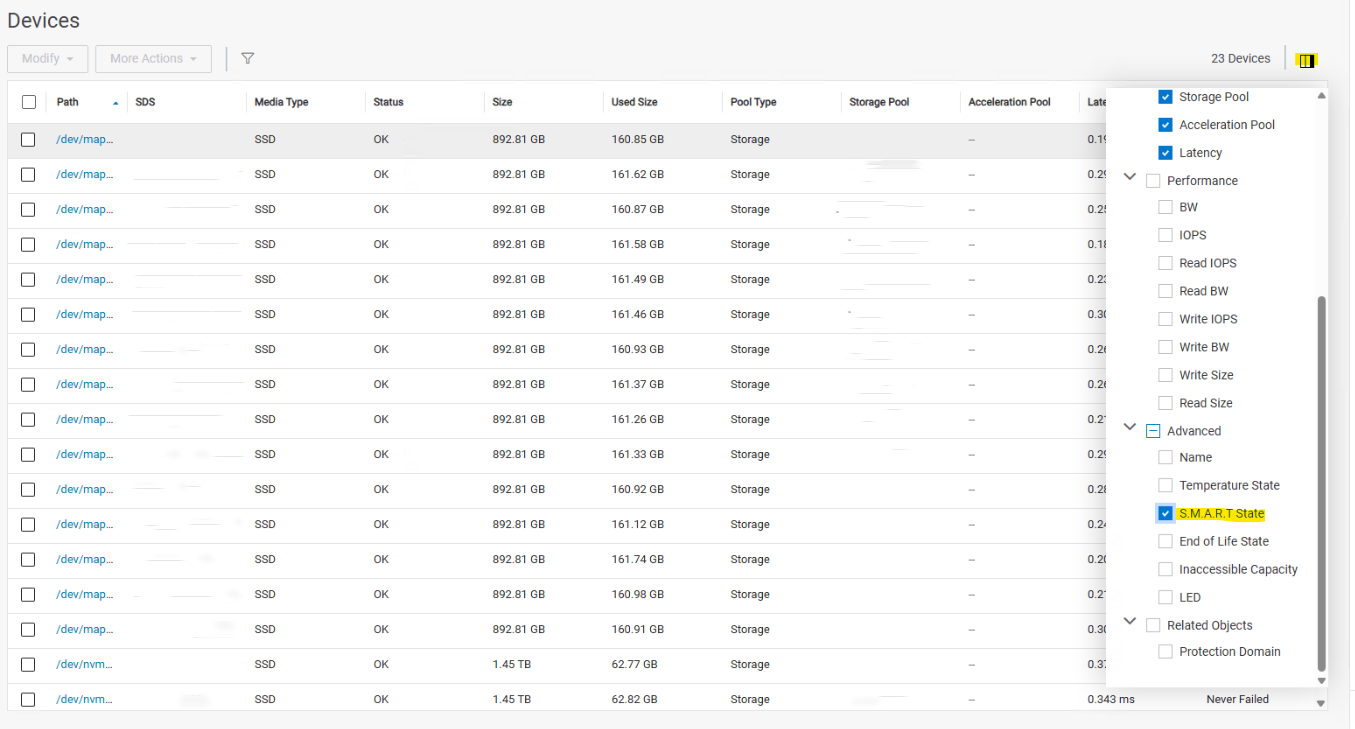

Stap 2: Selecteer het kolommenvak in de rechterbovenhoek en voeg "S.M.A.R.T State" toe aan de lijst.

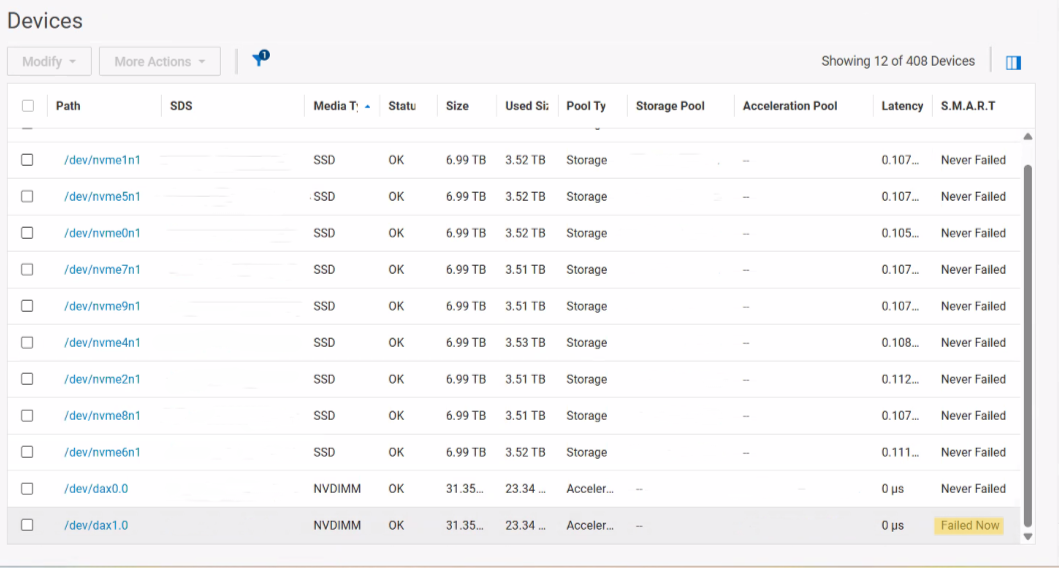

Stap 3: Controleer de lijst met dax-apparaten en controleer of er apparaten zijn die "Failed Now" weergeven

Stap 4: Bepaal voor elk dax-apparaat met de status "Failed Now" met welke SDS de dax overeenkomt en meld u aan bij de iDRAC.

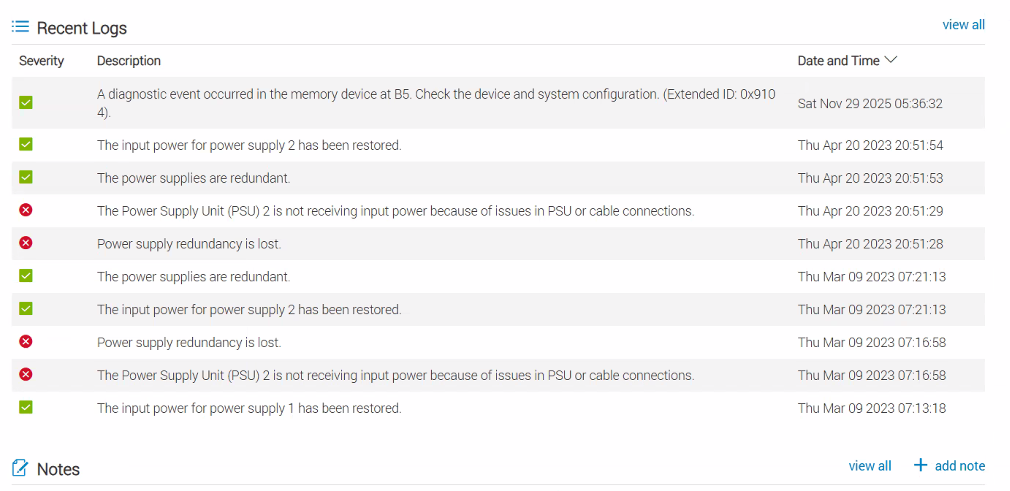

Stap 5: Bepaal of er corrigeerbare fouten zijn genoteerd voor elk van de NVDIMM's in de levenscycluslogboeken.

• Corrigeerbare geheugenfouten op NVDIMM's kunnen ertoe leiden dat een Dax-apparaat 'Nu mislukt' weergeeft in PowerFlex, hoewel het niet is mislukt.

Stap 6: Ga met SSH naar de Primary MDM voor het bijbehorende cluster en voer de volgende opdrachten uit. Dit wordt gebruikt om de DAX-status, slotinformatie en SN van de NVDIMM te valideren die mislukt weergeeft:

• Meld u aan bij het primaire MDM met de admin-aanmelding. Gebruik enkele aanhalingstekens ' ' als het wachtwoord speciale tekens bevat

  scli --login --username admin --password '<password>' --management_system_ip <pfmp_ip>

• Voer de volgende opdracht uit om alle details van de SDS-kaart weer te geven:

scli --query_all_sds

Voorbeeld:

SDS ID: 2e400d3800000004 Name: LAB10_SDS3 State: Connected, Joined IP: XXX
SDS ID: 2e400d3700000003 Name: LAB10_SDS2 State: Connected, Joined IP: XXX
SDS ID: 2e400d3600000002 Name: LAB10_SDS4 State: Connected, Joined IP: XXX
SDS ID: 2e400d3500000001 Name: LAB10_SDS1 State: Connected, Joined IP: XXX
SDS ID: 2e400d3400000000 Name: LAB10_SDS5 State: Connected, Joined IP: XXX

• Zoek de getroffen SDS, noteer de naam van de SDS en voer de volgende opdracht uit:

scli --query_sds --sds_name <sds name>

• Noteer het apparaatpad voor alle apparaten voor deze SDS. Deze worden later gebruikt om de apparaten weer toe te voegen in stap 8
• Noteer de getroffen apparaat-ID en voer vervolgens de onderstaande opdracht uit

# scli --query_sds_device_info --device_id <device_id>

Voorbeelduitvoer:

# scli --query_sds_device_info --device_id XXXXX

        Device ID: _________ Name: /dev/dax1.0 Path: /dev/dax1.0

                ScaleIO Device Configuration:

                        Original Path: /dev/dax1.0

                        Acceleration Pool: _________

                        Used for RFcache: no

                        Capacity Limit: 31.4 GB (32107 MB)

                        Device State: Normal

                Physical Device Information:

                        Device Type: UNKNOWN

                        Media Type: NVDIMM

                        Auto Detected Media Type: UNKNOWN

                        Vendor Name: N/A

                        Model Name: nmem2

                        Serial Number: _________

                        Slot Number: B5

                        Firmware Version: N/A

                        Cache Look-ahead: not Active

                        Write Cache: not Active

                        ATA Security: not Active

                        Logical Sector Size: 0 B

                        Physical Sector Size: 0 B

                        Capacity: 0 GB

                        LED Setting: OFF

                Background Device Scanner Information:

                        Scanned: 0 MB

                        Error Fixes: 0

                        Compare Errors: 0

                SMART Information:

                        Aggregated State: FAILED_NOW

                        Temperature State: NEVER_FAILED

                                Current Value: 34 Worst Value: 34 Threshold: 0

                        Media Wearout Indicator State: NEVER_FAILED

                                Current Value: 95 Worst Value: 95 Threshold: 5

                RAID Controller Information:

                        Serial Number: N/A

                        RAID vDisk Status: N/A

                        RAID vDisk Type: N/A

                        RAID vDisk Cache: N/A

Stap 7: Nadat u hebt vastgesteld welke dax overeenkomt met de vermelde NVDIMM, volgt u de standaardprocedure voor het opschonen van de NVDIMM's via de iDRAC als de fouten kunnen worden gecorrigeerd. Volg de standaardrichtlijnen voor het oplossen van problemen met NVDIMM's als de fouten niet kunnen worden gecorrigeerd.

• Om dit te doen , moeten de apparaten uit de SDS worden verwijderd Verplicht om gegevensbeschadiging te voorkomen, volg de noodzakelijke stappen in het onderstaande artikel
  • PowerFlex: NVDIMM en SDPM opschonen - video

Stap 8: Nadat de NVDIMM's zijn opgeschoond, voegt u de Dax-apparaten weer toe aan de SDS en vervolgens de PowerFlex-apparaten volgens het eerder genoteerde apparaatpad. De Dax-apparaten worden weergegeven als "Never Failed" De bijbehorende waarschuwing wordt ook automatisch gewist van het tabblad Waarschuwingen.

Controleer stap 9 en 10 in artikel PowerFlex: NVDIMM vervangen in een PowerEdge knooppunt met 15G en hoger

NVDIMM opschonen: PowerFlex: NVDIMM en SDPM opschonen - Video

Aanbevelingen voor DialHome-waarschuwingen: aanbevolen acties voor PowerFlex Top Dial Home
