Dell Networking SONiC Sådan konfigurerer du multikabinet LAG MC-LAG

Summary: Denne artikel beskriver, hvordan du konfigurerer MC-LAG (Multi-chassis Link Aggregation Group) i Dell Networking SONiC.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Check out other resources

Instructions

Forudsætninger

Vi bruger standard interface navngivning til at demonstrere koncepterne. Se artiklen Dell Networking S-serien: Basic Interface Configuration - SONiC 4.0 for at få flere oplysninger om navngivning af grænseflade

Indeks

Hvad er MCLAG?
Syntaks
for konfigurationKonfigurer en trunkport/portkanal til MCLAG peer-link
Konfigurer MCLAG-domæne
Konfiguration af MCLAG-portkanal
Eksempeltopologi
Eksempel på konfiguration
Bekræft handlingen

Hvad er et MCLAG

En portkanal (LAG) giver os mulighed for at samle flere grænseflader sammen i en samlet gruppe for redundans og øget båndbredde. Alle links er på den samme switch. En multichassis LAG (MCLAG) giver os mulighed for at oprette en logisk switch, hvor flere grænseflader på peer-switches er bundtet. MCLAG-peer-switchene administreres separat som uafhængige enheder. MCLAG giver redundans og belastningsjustering mellem MCLAG-peers. En downstreamswitch eller -server opretter forbindelse til MCLAG-peers via en portkanal med flere kabinetter.

BEMÆRK:

I denne artikel bruger vi administrations-IP-adressen til MCLAG keepalive-linket. Vi kan bruge enhver IP-adresse, der er tildelt i switchlinket VLAN IP / Interface IP. Sørg for, at IP-adressen er tilgængelig fra peer.
Fra DELL SONiC 4.2 kan vi konfigurere IP-adressen i VRF som MCLAG keepalive-link. Se artiklen Dell Networking SONiC: Sådan bruger du IP-adressen i en VRF i MCLAG Keepalive-link (kilde-ip og peer-ip)
Der kan kun eksistere ét MCLAG-domæne i en switch
For at gøre det muligt for L3-protokoller, såsom BGP, OSPF og BFD, at overføre pakker på VLAN'er mellem MCLAG-peers, skal du konfigurere hver peer-VLAN-grænseflade ved hjælp af kommandoen mclag-separate-ip. Du kan finde flere oplysninger om kommandoen mclag-separate-ip i artiklen When Mclag-Separate-Ip Should be Used in DELL EMC Networking SONiC OS MF-CLI
Dell SONiC understøtter Layer 2 MCLAG-portkanal. Layer 3 MCLAG PortChannel understøttes ikke.
Se valg af aktiv standby-rolle i MC-LAG i Dell Networking SONiC

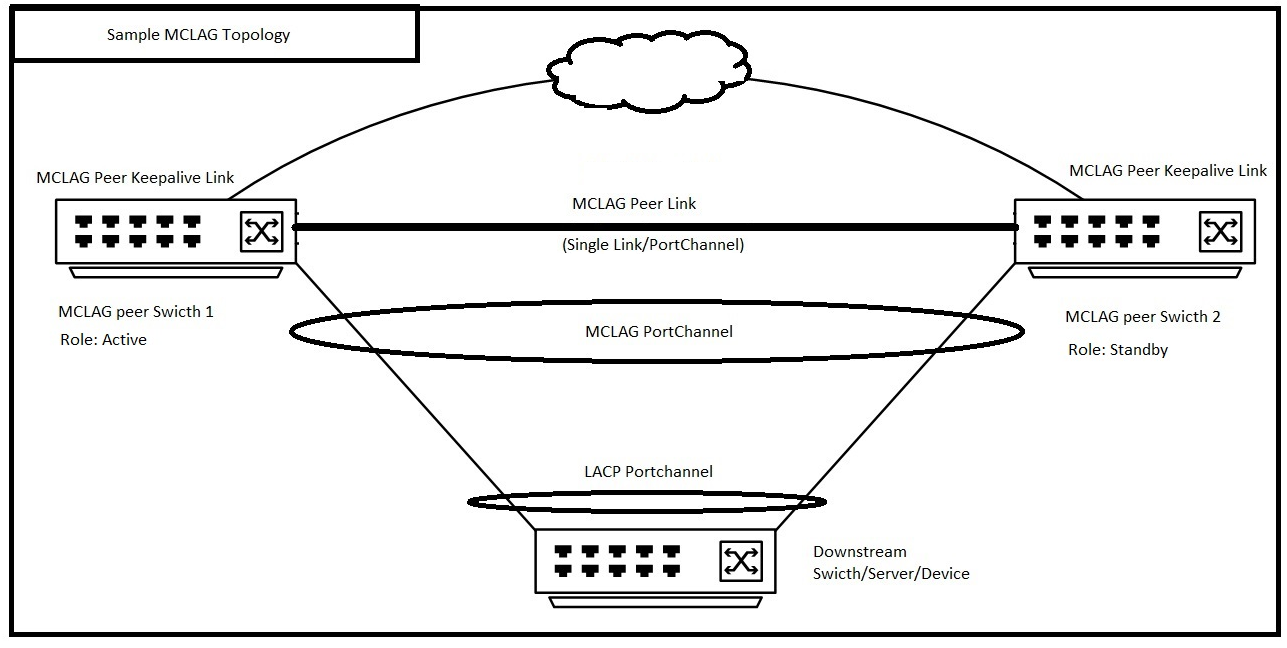

Nedenfor er et eksempel på MCLAG-topologi. Se artiklen Terminologi for Dell EMC Networking SONiC Multi-Chassis Link Aggregation Group (MCLAG) for at få flere oplysninger om MCLAG-terminologier.

Syntaks for konfiguration

Konfigurer en trunkport/portkanal til MCLAG peer-link

Konfiguration	Forklaring
admin@DELLSONiC:~$ sonic-cli	Log på Dell MF-CLI
DELLSONiC# configure	Gå til konfigurationstilstand.
DELLSONiC(config)# interface <Portchannel/Ethernet>	Indtast interface eller portkanal.
DELLSONiC(conf-if-XXX)# switchport trunk allowed Vlan <Vlan-id/all>	Konfigurer MCLAG Peer Link som et trunklink. Du kan også konfigurere det specifikke VLAN.
DELLSONiC(conf-if-XXX)# no shutdown	Få grænsefladen frem.

Konfigurer MCLAG-domæne

På hver MCLAG-peers skal du oprette et MCLAG-domæne og gå ind i domænekonfigurationstilstand. Kun ét MCLAG-domæne understøttes på en switch.

Konfiguration	Forklaring
DELLSONiC# configure	Gå til konfigurationstilstand.
DELLSONiC(config)# mclag domain <Domain ID>	Konfigurer MCLAG-domæne-id. Domæne-id et kan være 1-4095.
Definer MCLAG Peer-link Et MCLAG Peer-link Forbinder MCLAG-peer-switche og fungerer som databackupsti mellem MCLAG-peers.
DELLSONiC(config-mclag-domain-<ID>)# peer-link <Interface Number>	Konfigurer MCLAG Peer-linkgrænsefladen. Dette kan være en enkelt grænseflade eller PortChannel.
Konfigurer MCLAG Peer keepalive-link MCLAG Keepalive-link er et Layer 3-link, der forbinder MCLAG-peer-switches. Det bærer periodiske hjerteslag beskeder mellem MCLAG jævnaldrende.
DELLSONiC(config-mclag-domain-<ID>)# source-ip <IP address>	Konfigurer MCLAG Peer keepalive-linket i switchenden.
DELLSONiC(config-mclag-domain-<ID>)# peer-ip <IP address>	Konfigurer MCLAG Peer keepalive-linket i peer-switch-slutningen.
Konfigurer MCLAG-systemets MAC-adresse (valgfrit) Dell Technologies anbefaler, at du konfigurerer et systems MAC-adresse for at forhindre, at MCLAG-portkanalen flagrer på standbypeeren, når den aktive peer genstarter.
DELLSONiC(config-mclag-domain-<ID>)# mclag-system-mac nn:nn:nn:nn:nn:nn	Konfigurer samme MCLAG-system-MAC-adresse på begge MCLAG-peers. Hvis vi ikke konfigurerer et systems MAC-adresse, bruges den aktive peers MAC-adresse som MCLAG MAC-adresse på tværs af begge peers.

(Valgfrit) Konfigurer MCLAG Gateway MAC Se artiklen Sådan konfigurerer du en gateway-MAC-adresse i Dell EMC Networking SONiC MF-CLI for at få flere oplysninger om gateway-mac.
DELLSONiC(config)# mclag gateway-mac xx:xx:xx:xx:xx:xx	Konfigurer gatewayens MAC-adresse

Konfiguration af MCLAG-portkanal

Konfiguration	Forklaring
DELLSONiC# configure	Gå til konfigurationstilstand.
DELLSONiC(config)# interface PortChannel X	Konfigurer MCLAG PortChannel
DELLSONiC(conf-if-poX)# mclag <Domain ID>	Definer PortChannel under MCLAG-domænet.
DELLSONiC(conf-if-poX )# no shutdown	Få PortChannel frem.
Konfigurer grænsefladerne som en del af PortChannel
DELLSONiC(config)# interface range Eth 1/X-1/Y	Konfigurer grænsefladen/rækkevidden af grænseflader i PortChannel.
DELLSONiC(conf-if-range-eth)# channel-group <Portchannel number>**	Konfigurer PortChannel-nummeret.
ELLSONiC(conf-if-range-eth)# no shutdown**	Få grænsefladerne frem.

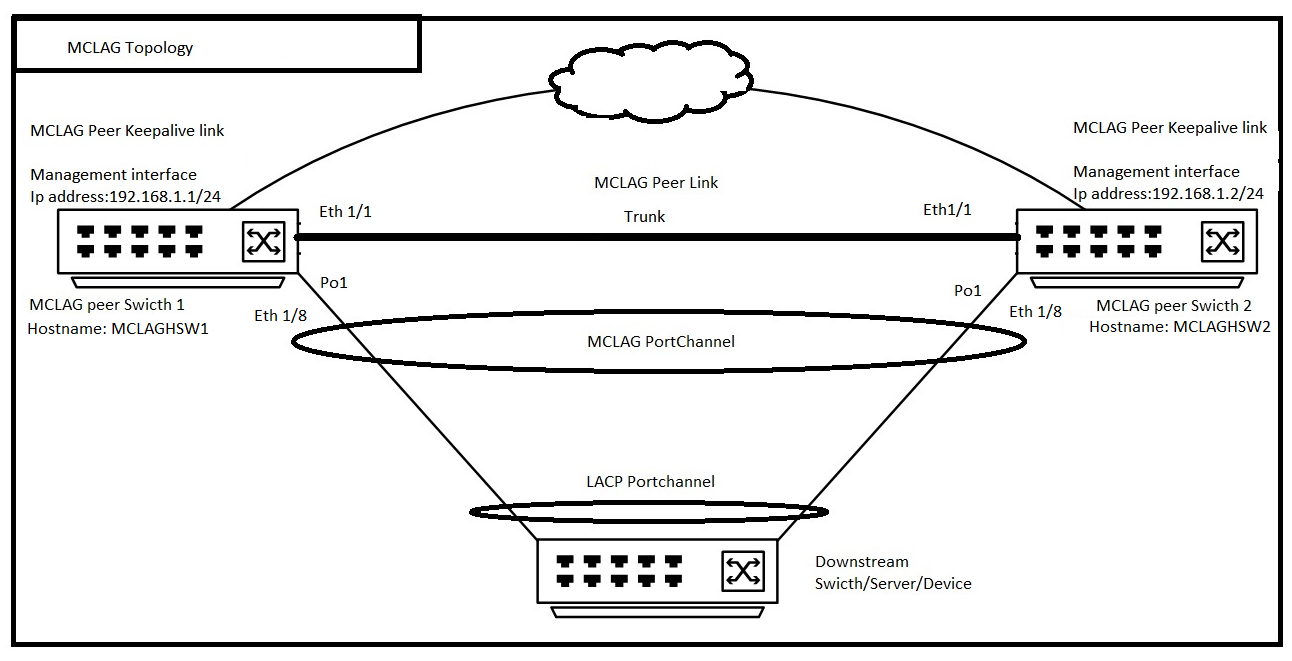

Eksempeltopologi

Eksempelkonfiguration

Overvej, at vi konfigurerer ovenstående topologi, og MCLAG-domæne-id'et er 1.

MCLAG Peer-switch 1 (værtsnavn: MCLAGSW1)	MCLAG Peer-switch 2 (værtsnavn: MCLAGSW2)
Logging to Dell MF-CLI admin@MCLAGSW1:~$ sonic-cli MCLAGSW1#	Logging to Dell MF-CLI admin@MCLAGSW2:~$ sonic-cli MCLAGSW2#
Configure a Trunk port/PortChannel for MCLAG Peer Link MCLAGSW1# configure MCLAGSW1(config)# interface Eth 1/1 MCLAGSW1(conf-if-Eth1/1)# switchport trunk allowed Vlan all MCLAGSW1(conf-if-Eth1/1)# no shutdown MCLAGSW1(conf-if-Eth1/1)# exit MCLAGSW1(config)# exit	Configure a Trunk port/PortChannel for MCLAG Peer Link MCLAGSW2# configure MCLAGSW2(config)# interface Eth 1/1 MCLAGSW2(conf-if-Eth1/1)# switchport trunk allowed Vlan all MCLAGSW2(conf-if-Eth1/1)# no shutdown MCLAGSW2(conf-if-Eth1/1)# exit MCLAGSW2(config)# exit
Configure MCLAG Domain MCLAGSW1# configure MCLAGSW1(config)# mclag domain 1 MCLAGSW1(config-mclag-domain-1)# peer-link Eth 1/1 MCLAGSW1(config-mclag-domain-1)# source-ip 192.168.1.1 MCLAGSW1(config-mclag-domain-1)# peer-ip 192.168.1.2 MCLAGSW1(config-mclag-domain-1)# mclag-system-mac 00:11:22:33:44:55 MCLAGSW1(config-mclag-domain-1)# exit MCLAGSW1(config)# exit	Configure MCLAG Domain MCLAGSW2# configure MCLAGSW2(config)# mclag domain 1 MCLAGSW2(config-mclag-domain-1)# peer-link Eth 1/1 MCLAGSW2(config-mclag-domain-1)# source-ip 192.168.1.2 MCLAGSW2(config-mclag-domain-1)# peer-ip 192.168.1.1 MCLAGSW2(config-mclag-domain-1)# mclag-system-mac 00:11:22:33:44:55 MCLAGSW2(config-mclag-domain-1)# exit MCLAGSW2(config)# exit
Configuring MCLAG PortChannel MCLAGSW1# configure MCLAGSW1(config)# interface PortChannel 1 MCLAGSW1(conf-if-po1)# mclag 1 MCLAGSW1(conf-if-po1)# no shutdown MCLAGSW1(conf-if-po1)# exit MCLAGSW1(config)# Configure The interface Eth 1/8 as part of PortChannel 1 MCLAGSW1(config)# interface range Eth 1/8 %Info: Configuring only existing interfaces in range MCLAGSW1(conf-if-range-eth)# channel-group 1 MCLAGSW1(conf-if-range-eth)# no shutdown MCLAGSW1(conf-if-range-eth)# exit MCLAGSW1(config)# exit**	Configuring MCLAG PortChannel MCLAGSW2# configure MCLAGSW2(config)# interface PortChannel 1 MCLAGSW2(conf-if-po1)# mclag 1 MCLAGSW2(conf-if-po1)# no shutdown MCLAGSW2(conf-if-po1)# exit MCLAGSW2(config)# Configure The interface Eth 1/8 as part of PortChannel 1 MCLAGSW2(config)# interface range Eth 1/8 %Info: Configuring only existing interfaces in range MCLAGSW2(conf-if-range-eth)# channel-group 1 MCLAGSW2(conf-if-range-eth)# no shutdown MCLAGSW2(conf-if-range-eth)# exit MCLAGSW2(config)# exit**

Bekræft handlingen

Lad os markere Vis mclag-kort fra begge switche

MCLAGSW1# show mclag brief

Domain ID            : 1
Role                 : active
Session Status       : up
Peer Link Status     : up
Source Address       : 192.168.1.1
Peer Address         : 192.168.1.2
Session Vrf          : default
Peer Link            : Eth1/1
Keepalive Interval   : 1 secs
Session Timeout      : 30 secs
Delay Restore        : 300 secs
System Mac           : 0c:de:4c:81:00:0a
Mclag System Mac     : 00:11:22:33:44:55

Number of MLAG Interfaces:1
-----------------------------------------------------------
MLAG Interface       Local/Remote Status
-----------------------------------------------------------
PortChannel1             up/up

MCLAGSW2# show mclag brief

Domain ID            : 1
Role                 : standby
Session Status       : up
Peer Link Status     : up
Source Address       : 192.168.1.2
Peer Address         : 192.168.1.1
Session Vrf          : default
Peer Link            : Eth1/1
Keepalive Interval   : 1 secs
Session Timeout      : 30 secs
Delay Restore        : 300 secs
System Mac           : 0c:de:4c:81:00:0a
Mclag System Mac     : 00:11:22:33:44:55

Number of MLAG Interfaces:1
-----------------------------------------------------------
MLAG Interface       Local/Remote Status
-----------------------------------------------------------
PortChannel1             up/up

Bemærk status for lokal og ekstern i ovenstående output for PortChannel1. Det er op og eller op. Ved dette kan vi forstå, at MCLAG-peerens lokale og eksterne PortChannel er oppe.
