Dell Networking SONiC: come configurare Multi Chassis LAG MC-LAG
Summary: Questo articolo spiega come configurare Multi-chassis Link Aggregation Group (MC-LAG) in Dell Networking SONiC.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
PrerequisitiUsiamo la denominazione dell'interfaccia standard per dimostrare i concetti. Consultare l'articolo Dell Networking serie S: Basic Interface Configuration - SONiC 4.0 per ulteriori informazioni sulla denominazione delle interfacce |
Indice
Che cos'è MCLAG?
Sintassi
di configurazioneConfigurazione di una porta/un canale trunk per il collegamento
peer MCLAGConfigurazione del dominio
MCLAGConfigurazione del canale
della porta MCLAGTopologia
di esempioConfigurazione
di esempioVerifica dell'operazione
Che cos'è un MCLAG
Un canale della porta (LAG) consente di raggruppare più interfacce in un gruppo aggregato per la ridondanza e una maggiore larghezza di banda. Tutti i link sono sullo stesso switch. Un MCLAG (Multichassis LAG) consente di creare uno switch logico in cui sono raggruppate più interfacce su switch peer. Gli switch peer MCLAG vengono gestiti separatamente come dispositivi indipendenti. MCLAG fornisce ridondanza e bilanciamento del carico tra i peer MCLAG. Uno switch o un server downstream si connette ai peer MCLAG tramite un canale della porta multichassis.
NOTA:

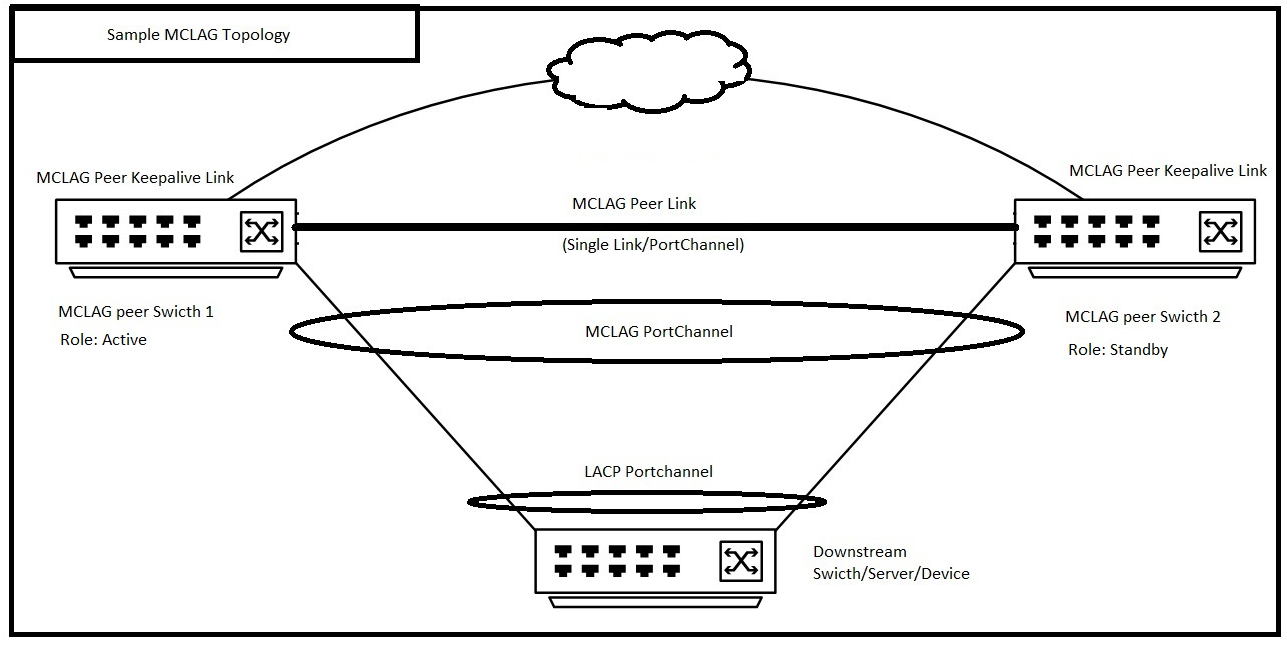

Di seguito è riportata una topologia MCLAG di esempio. Per ulteriori informazioni sulla terminologia MCLAG, consultare l'articolo Terminologia MCLAG (Multi-Chassis Link Aggregation Group) di Dell EMC Networking SONiC .  |
Sintassi di configurazione
Configurazione di una porta/un canale trunk per il collegamento peer MCLAG
| Configuration | Spiegazione |
|---|---|
admin@DELLSONiC:~$ sonic-cli |
Accedere a Dell MF-CLI |
DELLSONiC# configure |
Accedere alla modalità di configurazione. |
DELLSONiC(config)# interface <Portchannel/Ethernet> |
Inserire interface o port channel. |
DELLSONiC(conf-if-XXX)# switchport trunk allowed Vlan <Vlan-id/all> |
Configurare il collegamento peer MCLAG come collegamento trunk. È inoltre possibile configurare la VLAN specifica. |
DELLSONiC(conf-if-XXX)# no shutdown |
Visualizzare l'interfaccia. |
Configurazione del dominio MCLAG
Su ogni peer MCLAG, creare un dominio MCLAG e accedere alla modalità di configurazione del dominio. Su uno switch è supportato un solo dominio MCLAG.
| Configuration | Spiegazione |
|---|---|
DELLSONiC# configure |
Accedere alla modalità di configurazione. |
DELLSONiC(config)# mclag domain <Domain ID> |
Configurare l'ID di dominio MCLAG. L'ID dominio può essere 1-4095. |
Definizione del collegamento peer MCLAGUn collegamento peer MCLAG connette gli switch peer MCLAG e funge da percorso di backup dei dati tra i peer MCLAG. |
|
DELLSONiC(config-mclag-domain-<ID>)# peer-link <Interface Number> |
Configurare l'interfaccia del link peer MCLAG. Può trattarsi di una singola interfaccia o PortChannel. |
Configurazione del link keepalive peer MCLAGIl link MCLAG Keepalive è un link di livello 3 che connette gli switch peer MCLAG. Trasporta messaggi heartbeat periodici tra peer MCLAG. |
|
DELLSONiC(config-mclag-domain-<ID>)# source-ip <IP address> |
Configurare il link MCLAG Peer keepalive nell'estremità dello switch. |
DELLSONiC(config-mclag-domain-<ID>)# peer-ip <IP address> |
Configurare il link MCLAG Peer keepalive nell'estremità dello switch peer. |
Configurare l'indirizzo MAC del sistema MCLAG (opzionale) Dell Technologies consiglia di configurare un indirizzo MAC di sistema per evitare che il canale della porta MCLAG si involuzioni sul peer di standby al riavvio del peer attivo. |
|
DELLSONiC(config-mclag-domain-<ID>)# mclag-system-mac nn:nn:nn:nn:nn:nn |
Configurare lo stesso indirizzo MAC del sistema MCLAG su entrambi i peer MCLAG. Se non si configura un indirizzo MAC di sistema, l'indirizzo MAC del peer attivo viene utilizzato come indirizzo MAC MCLAG in entrambi i peer. |
(Opzionale) Configurazione dell'indirizzo MAC del gateway MCLAGPer ulteriori dettagli su gateway-mac, consultare l'articolo Come configurare un indirizzo MAC del gateway in Dell EMC Networking SONiC MF-CLI. |
|
DELLSONiC(config)# mclag gateway-mac xx:xx:xx:xx:xx:xx |
Configurazione dell'indirizzo MAC del gateway |
Configurazione del canale della porta MCLAG
| Configuration | Spiegazione |
|---|---|
DELLSONiC# configure |
Accedere alla modalità di configurazione. |
DELLSONiC(config)# interface PortChannel X |
Configurazione di MCLAG PortChannel |
DELLSONiC(conf-if-poX)# mclag <Domain ID> |
Definire PortChannel in MCLAG Domain. |
DELLSONiC(conf-if-poX )# no shutdown |
Attivare PortChannel. |
Configurazione delle interfacce come parte di PortChannel |
|
DELLSONiC(config)# interface range Eth 1/X-1/Y |
Configurare l'interfaccia/gamma di interfacce nel PortChannel. |
DELLSONiC(conf-if-range-eth**)# channel-group <Portchannel number> |
Configurare il numero PortChannel. |
ELLSONiC(conf-if-range-eth**)# no shutdown |
Attivare le interfacce. |

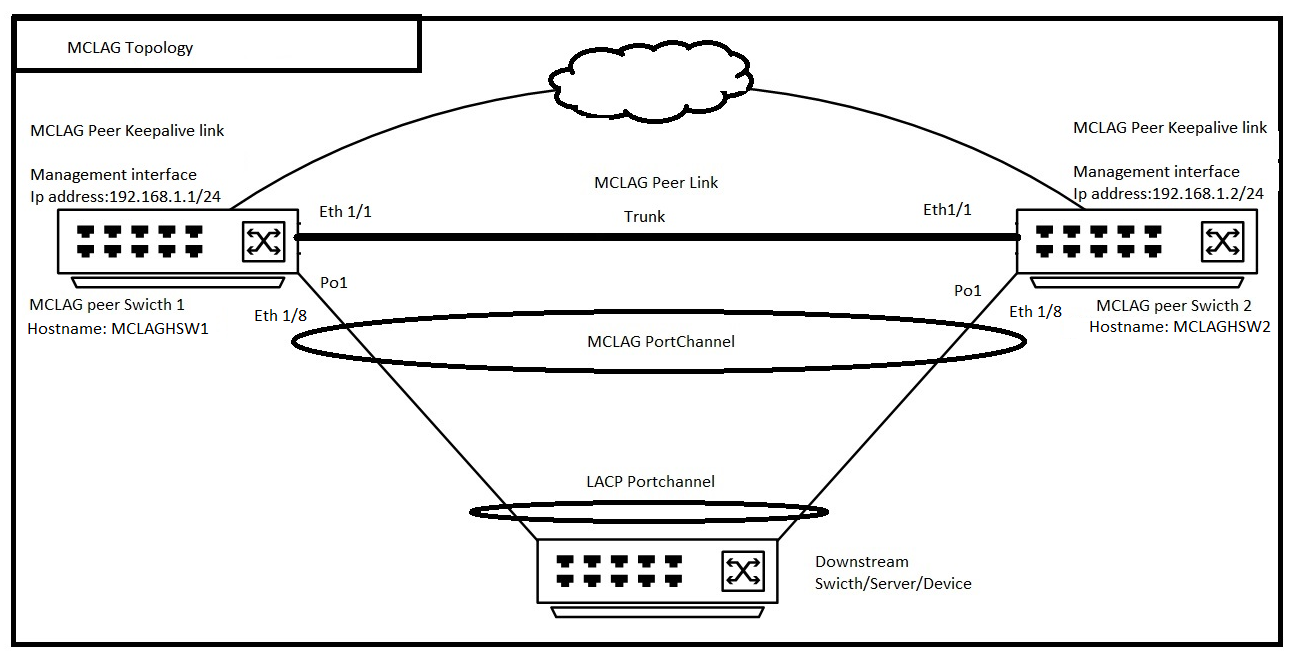

Topologia di esempio
Configurazione di esempio
Si supponga di eseguire la configurazione della topologia precedente e che l'ID dominio MCLAG sia 1.
| Switch peer MCLAG 1 (nome host: MCLAGSW1) | Switch peer MCLAG 2 (nome host: MCLAGSW2) |
|---|---|
Logging to Dell MF-CLI admin@MCLAGSW1:~$ sonic-cli MCLAGSW1# |
Logging to Dell MF-CLI admin@MCLAGSW2:~$ sonic-cli MCLAGSW2# |
Configure a Trunk port/PortChannel for MCLAG Peer Link MCLAGSW1# configure MCLAGSW1(config)# interface Eth 1/1 MCLAGSW1(conf-if-Eth1/1)# switchport trunk allowed Vlan all MCLAGSW1(conf-if-Eth1/1)# no shutdown MCLAGSW1(conf-if-Eth1/1)# exit MCLAGSW1(config)# exit |
Configure a Trunk port/PortChannel for MCLAG Peer Link MCLAGSW2# configure MCLAGSW2(config)# interface Eth 1/1 MCLAGSW2(conf-if-Eth1/1)# switchport trunk allowed Vlan all MCLAGSW2(conf-if-Eth1/1)# no shutdown MCLAGSW2(conf-if-Eth1/1)# exit MCLAGSW2(config)# exit |
Configure MCLAG Domain MCLAGSW1# configure MCLAGSW1(config)# mclag domain 1 MCLAGSW1(config-mclag-domain-1)# peer-link Eth 1/1 MCLAGSW1(config-mclag-domain-1)# source-ip 192.168.1.1 MCLAGSW1(config-mclag-domain-1)# peer-ip 192.168.1.2 MCLAGSW1(config-mclag-domain-1)# mclag-system-mac 00:11:22:33:44:55 MCLAGSW1(config-mclag-domain-1)# exit MCLAGSW1(config)# exit |
Configure MCLAG Domain MCLAGSW2# configure MCLAGSW2(config)# mclag domain 1 MCLAGSW2(config-mclag-domain-1)# peer-link Eth 1/1 MCLAGSW2(config-mclag-domain-1)# source-ip 192.168.1.2 MCLAGSW2(config-mclag-domain-1)# peer-ip 192.168.1.1 MCLAGSW2(config-mclag-domain-1)# mclag-system-mac 00:11:22:33:44:55 MCLAGSW2(config-mclag-domain-1)# exit MCLAGSW2(config)# exit |
Configuring MCLAG PortChannel MCLAGSW1# configure MCLAGSW1(config)# interface PortChannel 1 MCLAGSW1(conf-if-po1)# mclag 1 MCLAGSW1(conf-if-po1)# no shutdown MCLAGSW1(conf-if-po1)# exit MCLAGSW1(config)# Configure The interface Eth 1/8 as part of PortChannel 1 MCLAGSW1(config)# interface range Eth 1/8 %Info: Configuring only existing interfaces in range MCLAGSW1(conf-if-range-eth**)# channel-group 1 MCLAGSW1(conf-if-range-eth**)# no shutdown MCLAGSW1(conf-if-range-eth**)# exit MCLAGSW1(config)# exit |
Configuring MCLAG PortChannel MCLAGSW2# configure MCLAGSW2(config)# interface PortChannel 1 MCLAGSW2(conf-if-po1)# mclag 1 MCLAGSW2(conf-if-po1)# no shutdown MCLAGSW2(conf-if-po1)# exit MCLAGSW2(config)# Configure The interface Eth 1/8 as part of PortChannel 1 MCLAGSW2(config)# interface range Eth 1/8 %Info: Configuring only existing interfaces in range MCLAGSW2(conf-if-range-eth**)# channel-group 1 MCLAGSW2(conf-if-range-eth**)# no shutdown MCLAGSW2(conf-if-range-eth**)# exit MCLAGSW2(config)# exit |
Verifica dell'operazione
Consente di controllare il brief mclag da entrambi gli switch
MCLAGSW1# show mclag brief Domain ID : 1 Role : active Session Status : up Peer Link Status : up Source Address : 192.168.1.1 Peer Address : 192.168.1.2 Session Vrf : default Peer Link : Eth1/1 Keepalive Interval : 1 secs Session Timeout : 30 secs Delay Restore : 300 secs System Mac : 0c:de:4c:81:00:0a Mclag System Mac : 00:11:22:33:44:55 Number of MLAG Interfaces:1 ----------------------------------------------------------- MLAG Interface Local/Remote Status ----------------------------------------------------------- PortChannel1 up/up |
MCLAGSW2# show mclag brief Domain ID : 1 Role : standby Session Status : up Peer Link Status : up Source Address : 192.168.1.2 Peer Address : 192.168.1.1 Session Vrf : default Peer Link : Eth1/1 Keepalive Interval : 1 secs Session Timeout : 30 secs Delay Restore : 300 secs System Mac : 0c:de:4c:81:00:0a Mclag System Mac : 00:11:22:33:44:55 Number of MLAG Interfaces:1 ----------------------------------------------------------- MLAG Interface Local/Remote Status ----------------------------------------------------------- PortChannel1 up/up |
Si noti lo stato locale e remoto nell'output precedente per PortChannel1. È su e/o su. In questo modo è possibile capire che il PortChannel locale e remoto del peer MCLAG è attivo.
