Dell Networking SONiC 如何設定多機箱 LAG MC-LAG

Summary: 本文說明如何在 Dell Networking SONiC 中設定多機箱連結聚合群組 （MC-LAG）。

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions



先決條件

我們使用標準介面命名來演示概念。請參閱文章 Dell Networking S 系列：基本介面組態 - SONiC 4.0，以取得有關介面命名的詳細資訊



索引

什麼是 MCLAG？
組態語法
       為 MCLAG 對等鏈路設定中繼連接埠/連接埠通道
       設定 MCLAG 網域
       設定 MCLAG 連接埠通道
範例拓撲
範例組態
驗證操作




什麼是 MCLAG


埠通道 （LAG） 允許我們將多個介面捆綁到聚合組中，以實現冗餘和增加頻寬。所有鏈路都在同一個交換機上。多機箱 LAG （MCLAG） 可讓我們建立邏輯交換器，在對等交換器上捆綁多個介面。MCLAG 對等交換器可作為獨立裝置個別管理。MCLAG 可在 MCLAG 對等體之間提供冗餘和負載平衡。下游交換機或伺服器通過多機箱埠通道連接到 MCLAG 對等體。


注意：

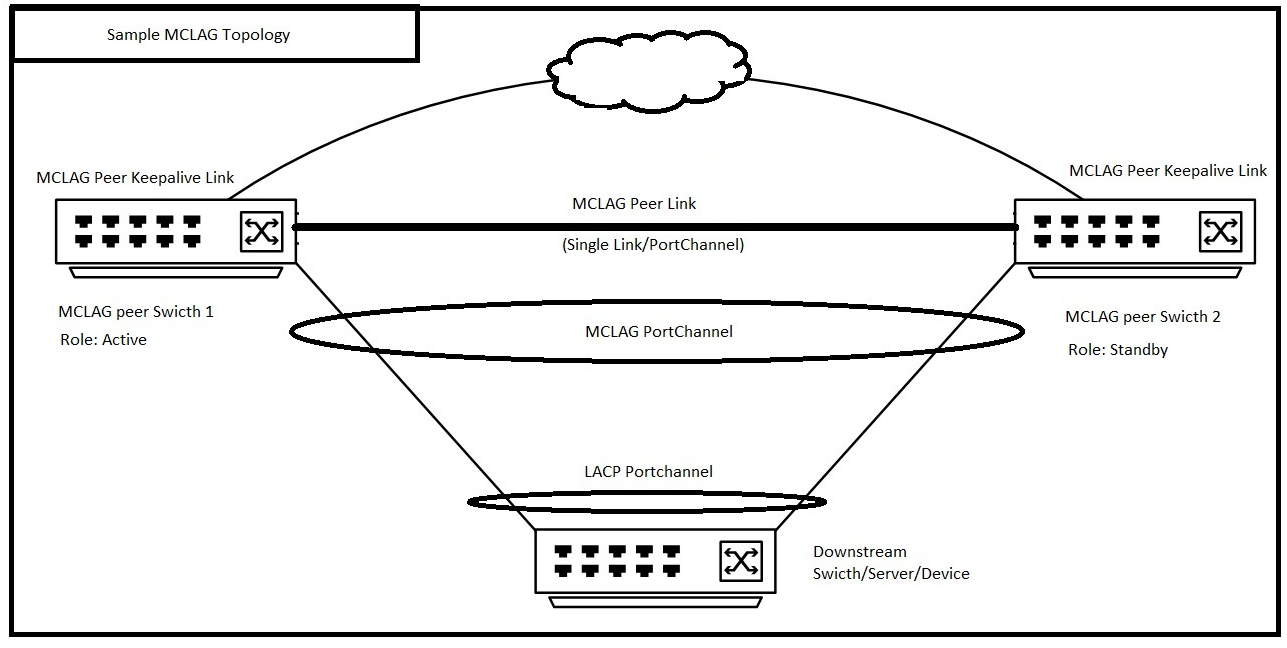

以下是 MCLAG 拓撲範例。請參閱文章 Dell EMC Networking SONiC 多機箱連結聚合群組 （MCLAG） 術語， 以進一步瞭解 MCLAG 術語。

MCLAG 拓撲






組態語法



為 MCLAG 對等鏈路設定中繼連接埠/連接埠通道



組態 說明
admin@DELLSONiC:~$ sonic-cli
 登入 Dell MF-CLI
DELLSONiC# configure
進入組態模式。
DELLSONiC(config)# interface <Portchannel/Ethernet>
 輸入介面或連接埠通道。
DELLSONiC(conf-if-XXX)# switchport trunk allowed Vlan <Vlan-id/all>
 將 MCLAG 對等鏈路配置為中繼鏈路。
您也可以設定特定的 VLAN。
DELLSONiC(conf-if-XXX)# no shutdown
 調出介面。



設定 MCLAG 網域

在每個 MCLAG 對等體上，建立 MCLAG 網域並進入網域組態模式。交換器上僅支援一個 MCLAG 網域。


組態 說明
DELLSONiC# configure
 進入組態模式。
DELLSONiC(config)# mclag domain <Domain ID>
 設定 MCLAG 網域 ID。網域 ID 可以是 1-4095。

定義 MCLAG 對等連結
MCLAG 對等鏈路連接 MCLAG 對等交換器，並充當 MCLAG 對等之間的資料備份路徑。
DELLSONiC(config-mclag-domain-<ID>)# peer-link <Interface Number>
 設定 MCLAG 對等連結介面。這可以是單個介面或埠通道。

設定 MCLAG 對等保持連接連結
MCLAG Keepalive 連結是連接 MCLAG 對等交換器的第 3 層連結。它會在 MCLAG 對等方之間定期傳送活動訊號訊息。
DELLSONiC(config-mclag-domain-<ID>)# source-ip <IP address>
 在交換器端設定 MCLAG 對等保持連接連結。
DELLSONiC(config-mclag-domain-<ID>)# peer-ip <IP address>
 在對等交換器端設定 MCLAG 對等保持連接連結。

設定 MCLAG 系統 MAC 位址 （選用）
Dell Technologies 建議設定系統 MAC 位址，以防止在使用中對等體重新開機時，MCLAG 連接埠通道在待機對等體上變動。
DELLSONiC(config-mclag-domain-<ID>)# mclag-system-mac nn:nn:nn:nn:nn:nn
 在兩個 MCLAG 對等節點上設定相同的 MCLAG 系統 MAC 位址。如果我們沒有配置系統 MAC 位址，則活動對等方的 MAC 位址將用作兩個對等方的 MCLAG MAC 位址。




（選用） 設定 MCLAG 閘道 MAC
如需閘道 MAC 的更多詳細資料，請參閱文章如何在 Dell EMC Networking SONiC MF-CLI 中設定閘道 MAC 位址。
DELLSONiC(config)# mclag gateway-mac xx:xx:xx:xx:xx:xx
 設定閘道 MAC 位址



設定 MCLAG 連接埠通道

組態 說明
DELLSONiC# configure
 進入組態模式。
DELLSONiC(config)# interface PortChannel X
 設定 MCLAG 連接埠通道
DELLSONiC(conf-if-poX)# mclag <Domain ID>
 在 MCLAG 網域下定義連接埠通道。
DELLSONiC(conf-if-poX )# no shutdown
 開啟連接埠通道

將介面設定為連接埠通道的一部分
DELLSONiC(config)# interface range Eth 1/X-1/Y
 在連接埠通道中設定介面/介面範圍。
DELLSONiC(conf-if-range-eth**)# channel-group <Portchannel number>
 配置連接埠通道編號。
ELLSONiC(conf-if-range-eth**)# no shutdown
 啟動介面。

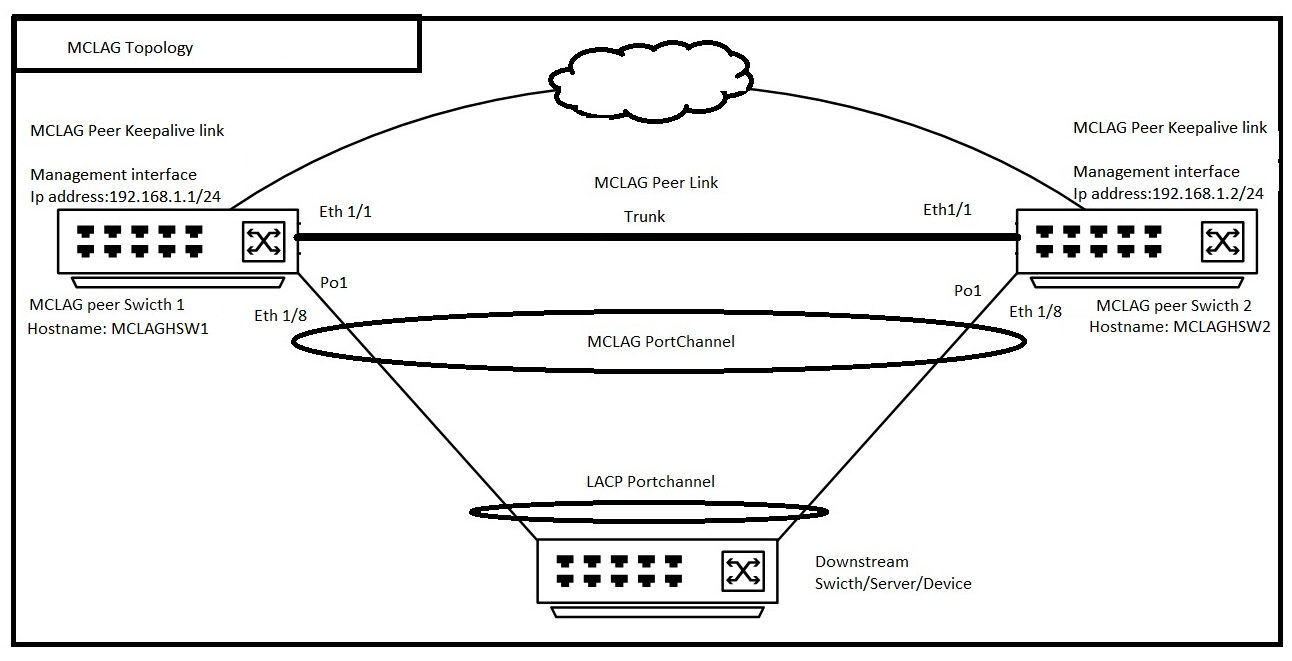

範例拓撲

範例拓撲




範例組態

假設我們正在設定上述拓撲，且 MCLAG 網域 ID 為 1。


MCLAG 對等交換器 1 （主機名稱：MCLAGSW1）             MCLAG 對等交換器 2 （主機名稱：MCLAGSW2）
Logging to Dell MF-CLI

admin@MCLAGSW1:~$ sonic-cli
MCLAGSW1#

Logging to Dell MF-CLI

admin@MCLAGSW2:~$ sonic-cli
MCLAGSW2#

Configure a Trunk port/PortChannel for MCLAG Peer Link

MCLAGSW1# configure
MCLAGSW1(config)# interface Eth 1/1
MCLAGSW1(conf-if-Eth1/1)# switchport trunk allowed Vlan all
MCLAGSW1(conf-if-Eth1/1)# no shutdown
MCLAGSW1(conf-if-Eth1/1)# exit
MCLAGSW1(config)# exit

Configure a Trunk port/PortChannel for MCLAG Peer Link

MCLAGSW2# configure
MCLAGSW2(config)# interface Eth 1/1
MCLAGSW2(conf-if-Eth1/1)# switchport trunk allowed Vlan all
MCLAGSW2(conf-if-Eth1/1)# no shutdown
MCLAGSW2(conf-if-Eth1/1)# exit
MCLAGSW2(config)# exit

Configure MCLAG Domain

MCLAGSW1# configure
MCLAGSW1(config)# mclag domain 1
MCLAGSW1(config-mclag-domain-1)# peer-link Eth 1/1
MCLAGSW1(config-mclag-domain-1)# source-ip 192.168.1.1
MCLAGSW1(config-mclag-domain-1)# peer-ip 192.168.1.2
MCLAGSW1(config-mclag-domain-1)# mclag-system-mac 00:11:22:33:44:55
MCLAGSW1(config-mclag-domain-1)# exit
MCLAGSW1(config)# exit

Configure MCLAG Domain

MCLAGSW2# configure
MCLAGSW2(config)# mclag domain 1
MCLAGSW2(config-mclag-domain-1)# peer-link Eth 1/1
MCLAGSW2(config-mclag-domain-1)# source-ip 192.168.1.2
MCLAGSW2(config-mclag-domain-1)# peer-ip 192.168.1.1
MCLAGSW2(config-mclag-domain-1)# mclag-system-mac 00:11:22:33:44:55
MCLAGSW2(config-mclag-domain-1)# exit
MCLAGSW2(config)# exit

Configuring MCLAG PortChannel

MCLAGSW1# configure
MCLAGSW1(config)# interface PortChannel 1
MCLAGSW1(conf-if-po1)# mclag 1
MCLAGSW1(conf-if-po1)# no shutdown
MCLAGSW1(conf-if-po1)# exit
MCLAGSW1(config)#

Configure The interface Eth 1/8 as part of PortChannel 1

MCLAGSW1(config)# interface range Eth 1/8
%Info: Configuring only existing interfaces in range
MCLAGSW1(conf-if-range-eth**)# channel-group 1
MCLAGSW1(conf-if-range-eth**)# no shutdown
MCLAGSW1(conf-if-range-eth**)# exit
MCLAGSW1(config)# exit

Configuring MCLAG PortChannel

MCLAGSW2# configure
MCLAGSW2(config)# interface PortChannel 1
MCLAGSW2(conf-if-po1)# mclag 1
MCLAGSW2(conf-if-po1)# no shutdown
MCLAGSW2(conf-if-po1)# exit
MCLAGSW2(config)#

Configure The interface Eth 1/8 as part of PortChannel 1

MCLAGSW2(config)# interface range Eth 1/8
%Info: Configuring only existing interfaces in range
MCLAGSW2(conf-if-range-eth**)# channel-group 1
MCLAGSW2(conf-if-range-eth**)# no shutdown
MCLAGSW2(conf-if-range-eth**)# exit
MCLAGSW2(config)# exit





驗證操作


讓我們檢查一下，顯示兩個交換器的 MCLAG 簡介


MCLAGSW1# show mclag brief

Domain ID            : 1
Role                 : active
Session Status       : up
Peer Link Status     : up
Source Address       : 192.168.1.1
Peer Address         : 192.168.1.2
Session Vrf          : default
Peer Link            : Eth1/1
Keepalive Interval   : 1 secs
Session Timeout      : 30 secs
Delay Restore        : 300 secs
System Mac           : 0c:de:4c:81:00:0a
Mclag System Mac     : 00:11:22:33:44:55

Number of MLAG Interfaces:1
-----------------------------------------------------------
MLAG Interface       Local/Remote Status
-----------------------------------------------------------
PortChannel1             up/up


MCLAGSW2# show mclag brief

Domain ID            : 1
Role                 : standby
Session Status       : up
Peer Link Status     : up
Source Address       : 192.168.1.2
Peer Address         : 192.168.1.1
Session Vrf          : default
Peer Link            : Eth1/1
Keepalive Interval   : 1 secs
Session Timeout      : 30 secs
Delay Restore        : 300 secs
System Mac           : 0c:de:4c:81:00:0a
Mclag System Mac     : 00:11:22:33:44:55

Number of MLAG Interfaces:1
-----------------------------------------------------------
MLAG Interface       Local/Remote Status
-----------------------------------------------------------
PortChannel1             up/up




請注意上述輸出中 PortChannel1 的本機和遠端狀態。它已啟動或向上。由此我們可以瞭解 MCLAG 對等節點的本機和遠端 PortChannel 已啟動。
