Dell Networking SONiC Як налаштувати багатокорпусне LAG MC-LAG
Summary: У цій статті пояснюється, як налаштувати Multi-chassis Link Aggregation Group (MC-LAG) у Dell Networking SONiC.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
ПередумовиМи використовуємо стандартне найменування інтерфейсів для демонстрації концепцій. Дивіться статтю «Dell Networking S-Series»: Базова конфігурація інтерфейсу — SONiC 4.0 для отримання додаткової інформації щодо найменування інтерфейсів |
Індекс
Що таке MCLAG?
Синтаксис
конфігураціїНалаштуйте транковий порт/PortChannel для MCLAG Peer
LinkНалаштувати домен
MCLAGНалаштування каналу порту
MCLAGЗразкова топологія
Конфігурація
семплівПеревірте роботу
Що таке MCLAG
Порт-канал (LAG) дозволяє об'єднувати кілька інтерфейсів у агреговану групу для резервування та збільшення пропускної здатності. Усі лінії підключені до одного комутатора. Багатошасі LAG (MCLAG) дозволяє створити логічний комутатор, у якому кілька інтерфейсів на однорангових комутаторах об'єднані. Однорангові комутатори MCLAG управляються окремо як незалежні пристрої. MCLAG забезпечує резервування та балансування навантаження між MCLAG-партнерами. Нижній комутатор або сервер підключається до MCLAG-пірингів через багатошасі портовий канал.
ПРИМІТКА.

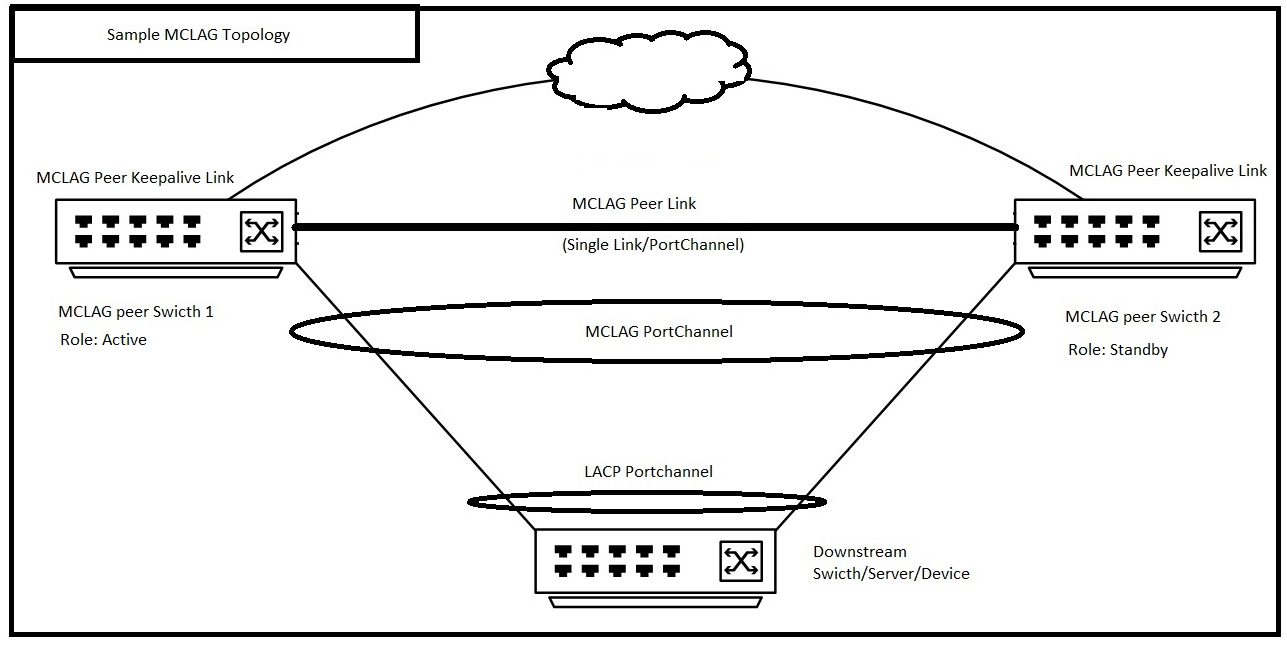

Нижче наведено приклад топології MCLAG. Дивіться статтю «Термінологія Dell EMC Networking SONiC Multi-Chassis Link Aggregation Group (MCLAG )», щоб краще зрозуміти термінологію MCLAG.  |
Синтаксис конфігурації
Налаштуйте транковий порт/PortChannel для MCLAG Peer Link
| Конфігурація | Пояснення |
|---|---|
admin@DELLSONiC:~$ sonic-cli |
Увійти в Dell MF-CLI |
DELLSONiC# configure |
Увімкніть режим налаштування. |
DELLSONiC(config)# interface <Portchannel/Ethernet> |
Вводьте інтерфейс або порт-канал. |
DELLSONiC(conf-if-XXX)# switchport trunk allowed Vlan <Vlan-id/all> |
Налаштуйте MCLAG Peer Link як транкове посилання. Ви також можете налаштувати конкретний VLAN. |
DELLSONiC(conf-if-XXX)# no shutdown |
Відкрийте інтерфейс. |
Налаштувати домен MCLAG
На кожному рівні MCLAG створіть домен MCLAG і увійдіть у режим налаштування домену. Підтримується лише один домен MCLAG на комутаторі.
| Конфігурація | Пояснення |
|---|---|
DELLSONiC# configure |
Увімкніть режим налаштування. |
DELLSONiC(config)# mclag domain <Domain ID> |
Налаштуйте ідентифікатор домену MCLAG. Ідентифікатор домену може бути 1-4095. |
Визначте MCLAG Peer link MCLAG Peer Link з'єднує комутатори MCLAG та виконує функцію резервного копії даних між MCLAG-партнерами. |
|
DELLSONiC(config-mclag-domain-<ID>)# peer-link <Interface Number> |
Налаштуйте інтерфейс MCLAG Peer link. Це може бути один інтерфейс або PortChannel. |
Налаштувати MCLAG Peer keepalive link MCLAG Keepalive link — це лінк рівня 3, який з'єднує однорангові комутатори MCLAG. Він передає періодичні повідомлення про серцебиття між вузлами MCLAG. |
|
DELLSONiC(config-mclag-domain-<ID>)# source-ip <IP address> |
Налаштуйте з'єднання MCLAG Peer keepalive на кінці комутатора. |
DELLSONiC(config-mclag-domain-<ID>)# peer-ip <IP address> |
Налаштуйте MCLAG Peer keepalive link на кінці перемикача. |
Налаштуйте MAC-адресу системи MCLAG (опціонально) Dell Technologies рекомендує налаштувати системну MAC-адресу, щоб запобігти перезавантаженню каналу порту MCLAG на резервному пірі під час перезавантаження активного піра. |
|
DELLSONiC(config-mclag-domain-<ID>)# mclag-system-mac nn:nn:nn:nn:nn:nn |
Налаштуйте однакову MAC-адресу системи MCLAG на обох MCLAG-партнерах. Якщо ми не налаштовуємо системну MAC-адресу, MAC-адреса активного піра використовується як MCLAG MAC-адреса для обох вузлів. |
(За бажанням) Налаштувати MAC шлюзу MCLAGДивіться статтю «Як налаштувати MAC-адресу шлюзу в Dell EMC Networking SONiC MF-CLI» для детальнішої інформації про шлюз-MAC. |
|
DELLSONiC(config)# mclag gateway-mac xx:xx:xx:xx:xx:xx |
Налаштуйте MAC-адресу шлюзу |
Налаштування каналу порту MCLAG
| Конфігурація | Пояснення |
|---|---|
DELLSONiC# configure |
Увімкніть режим налаштування. |
DELLSONiC(config)# interface PortChannel X |
Налаштувати MCLAG PortChannel |
DELLSONiC(conf-if-poX)# mclag <Domain ID> |
Визначимо PortChannel у домені MCLAG. |
DELLSONiC(conf-if-poX )# no shutdown |
Підніміть PortChannel. |
Налаштуйте інтерфейси як частину PortChannel |
|
DELLSONiC(config)# interface range Eth 1/X-1/Y |
Налаштуйте інтерфейс/діапазон інтерфейсів у PortChannel. |
DELLSONiC(conf-if-range-eth**)# channel-group <Portchannel number> |
Налаштуйте номер PortChannel. |
ELLSONiC(conf-if-range-eth**)# no shutdown |
Підніміть інтерфейси. |
Зразкова топологія
Приклад конфігурації
Розглянемо, що ми налаштовуємо вище топології, і MCLAG Domain ID дорівнює 1.
| MCLAG Peer switch 1 (Ім'я хоста: MCLAGSW1) | MCLAG Peer Switch 2 (Ім'я хоста: MCLAGSW2) |
|---|---|
Logging to Dell MF-CLI admin@MCLAGSW1:~$ sonic-cli MCLAGSW1# |
Logging to Dell MF-CLI admin@MCLAGSW2:~$ sonic-cli MCLAGSW2# |
Configure a Trunk port/PortChannel for MCLAG Peer Link MCLAGSW1# configure MCLAGSW1(config)# interface Eth 1/1 MCLAGSW1(conf-if-Eth1/1)# switchport trunk allowed Vlan all MCLAGSW1(conf-if-Eth1/1)# no shutdown MCLAGSW1(conf-if-Eth1/1)# exit MCLAGSW1(config)# exit |
Configure a Trunk port/PortChannel for MCLAG Peer Link MCLAGSW2# configure MCLAGSW2(config)# interface Eth 1/1 MCLAGSW2(conf-if-Eth1/1)# switchport trunk allowed Vlan all MCLAGSW2(conf-if-Eth1/1)# no shutdown MCLAGSW2(conf-if-Eth1/1)# exit MCLAGSW2(config)# exit |
Configure MCLAG Domain MCLAGSW1# configure MCLAGSW1(config)# mclag domain 1 MCLAGSW1(config-mclag-domain-1)# peer-link Eth 1/1 MCLAGSW1(config-mclag-domain-1)# source-ip 192.168.1.1 MCLAGSW1(config-mclag-domain-1)# peer-ip 192.168.1.2 MCLAGSW1(config-mclag-domain-1)# mclag-system-mac 00:11:22:33:44:55 MCLAGSW1(config-mclag-domain-1)# exit MCLAGSW1(config)# exit |
Configure MCLAG Domain MCLAGSW2# configure MCLAGSW2(config)# mclag domain 1 MCLAGSW2(config-mclag-domain-1)# peer-link Eth 1/1 MCLAGSW2(config-mclag-domain-1)# source-ip 192.168.1.2 MCLAGSW2(config-mclag-domain-1)# peer-ip 192.168.1.1 MCLAGSW2(config-mclag-domain-1)# mclag-system-mac 00:11:22:33:44:55 MCLAGSW2(config-mclag-domain-1)# exit MCLAGSW2(config)# exit |
Configuring MCLAG PortChannel MCLAGSW1# configure MCLAGSW1(config)# interface PortChannel 1 MCLAGSW1(conf-if-po1)# mclag 1 MCLAGSW1(conf-if-po1)# no shutdown MCLAGSW1(conf-if-po1)# exit MCLAGSW1(config)# Configure The interface Eth 1/8 as part of PortChannel 1 MCLAGSW1(config)# interface range Eth 1/8 %Info: Configuring only existing interfaces in range MCLAGSW1(conf-if-range-eth**)# channel-group 1 MCLAGSW1(conf-if-range-eth**)# no shutdown MCLAGSW1(conf-if-range-eth**)# exit MCLAGSW1(config)# exit |
Configuring MCLAG PortChannel MCLAGSW2# configure MCLAGSW2(config)# interface PortChannel 1 MCLAGSW2(conf-if-po1)# mclag 1 MCLAGSW2(conf-if-po1)# no shutdown MCLAGSW2(conf-if-po1)# exit MCLAGSW2(config)# Configure The interface Eth 1/8 as part of PortChannel 1 MCLAGSW2(config)# interface range Eth 1/8 %Info: Configuring only existing interfaces in range MCLAGSW2(conf-if-range-eth**)# channel-group 1 MCLAGSW2(conf-if-range-eth**)# no shutdown MCLAGSW2(conf-if-range-eth**)# exit MCLAGSW2(config)# exit |
Перевірте роботу
Let's Check показує mclag brief з обох комутаторів
MCLAGSW1# show mclag brief Domain ID : 1 Role : active Session Status : up Peer Link Status : up Source Address : 192.168.1.1 Peer Address : 192.168.1.2 Session Vrf : default Peer Link : Eth1/1 Keepalive Interval : 1 secs Session Timeout : 30 secs Delay Restore : 300 secs System Mac : 0c:de:4c:81:00:0a Mclag System Mac : 00:11:22:33:44:55 Number of MLAG Interfaces:1 ----------------------------------------------------------- MLAG Interface Local/Remote Status ----------------------------------------------------------- PortChannel1 up/up |
MCLAGSW2# show mclag brief Domain ID : 1 Role : standby Session Status : up Peer Link Status : up Source Address : 192.168.1.2 Peer Address : 192.168.1.1 Session Vrf : default Peer Link : Eth1/1 Keepalive Interval : 1 secs Session Timeout : 30 secs Delay Restore : 300 secs System Mac : 0c:de:4c:81:00:0a Mclag System Mac : 00:11:22:33:44:55 Number of MLAG Interfaces:1 ----------------------------------------------------------- MLAG Interface Local/Remote Status ----------------------------------------------------------- PortChannel1 up/up |
Зверніть увагу на статус Local and Remote у наведеному вище для PortChannel1. Він піднімається або вгорає. З цього можна зрозуміти, що локальний і віддалений PortChannel MCLAG-піра піднятий.
