Precision 7740: Visuele handleiding voor uw computer
Summary: Dit artikel is een visuele handleiding voor de externe poorten en functies van het Dell Precision 7740 Mobile Workstation.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Het volgende artikel biedt een visuele handleiding voor uw Precision 7740 Mobile Workstation en een overzicht van de externe poorten en functies van uw pc.
Opmerking: Voor een meer gedetailleerde beschrijving van elke locatie gaat u naar de systeemhandleidingen op www.dell.com/support
Inhoudsopgave:
- Vooraanzicht
- Bovenaanzicht
- Achteraanzicht
- Onderaanzicht
- Linkerzijaanzicht
- Rechterzijaanzicht
- Aanzicht voedingsadapter
- Aanvullende info:
Vooraanzicht
(Afb.1 Vooraanzicht)
| 1 | Microfoon (optioneel) | 2 | Camera met sluiter (optioneel) |
| 3 | LED voor camerastatus (optioneel) | 4 | Microfoon (optioneel) |
| 5 | LCD-paneel | 6 | LED-lampje batterijstatus |
| 7 | Luidsprekers |
Bovenaanzicht
(Afb. 2 Bovenaanzicht)
| 1 | Aan/uit-knop | 2 | Toetsenbord |
| 3 | Vingerafdruklezer (optioneel) | 4 | Contactloze kaartlezer (optioneel) |
| 5 | Touchpad |
Achteraanzicht
(Afb. 3 Achteraanzicht)
| 1 | HDMI-connector | 2 | Mini DisplayPort-connector |
| 3 | Ethernet (NIC) Connnector | 4 | USB 3.1 Gen1 met PowerShare |
| 5 | Voedingsconnector |
Onderaanzicht
(Afb. 4 Onderaanzicht)
| 1 | Servicetag | 2 | Ontgrendeling batterijklep |
| 3 | Batterijklep |
Linkerzijaanzicht

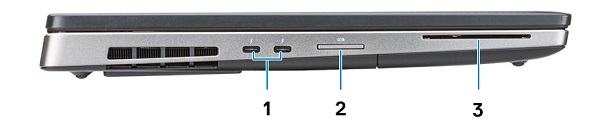

(Afb. 5 Linkerzijaanzicht)
| 1 | Thunderbolt 3 Type-C-connector | 2 | SD-kaartlezer |
| 3 | SmartCard-lezer |
Rechterzijaanzicht
(Afb. 6 Rechterzijaanzicht)
| 1 | Headset-aansluiting | 2 | USB 3.1 Gen1-connector x2 met PowerShare |
| 3 | Slot voor beveiligingskabel |
Aanzicht voedingsadapter
(Afb. 7 Adapter 240W)
| Type 240W serie | Beschrijving |
| Ingangsspanning | 100 VAC tot 240 VAC |
| Uitgangsstroom | 12,31 A (continu) |
| Uitgangsvermogen | 240 W |
| Uitgangsspanning | 19,5 V DC |
Aanvullende info:
- Precision 7740 demontagehandleiding voor door de klant zelf te vervangen onderdelen (CRU's)
- Dell Precision 7740 onderhoudshandleiding
