Dell Precision 7740: Guia visual para o seu computador
Summary: Este artigo é um guia visual para as portas externas e os recursos da workstation móvel Dell Precision 7740.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
O artigo a seguir fornece um guia visual da workstation móvel Precision 7740 e lista as portas externas e os recursos de seu PC.
Nota: Para obter uma descrição mais detalhada de cada local, acesse os manuais do sistema em www.dell.com/support
Sumário:
- Visão frontal
- Exibição superior
- Visão posterior
- Visão inferior
- Visão do lado esquerdo
- Visão lateral do lado direito
- Visão do adaptador CA
- Informações adicionais:
Visão frontal
(Fig.1 Vista frontal)
| 1 | Microfone (opcional) | 2 | Câmera com obturador (opcional) |
| 3 | LED de status da câmera (opcional) | 4 | Microfone (opcional) |
| 5 | Painel LCD | 6 | LED de status da bateria |
| 7 | Alto-falantes |
Exibição superior
(Fig. 2: exibição superior)
| 1 | Botão de energia | 2 | Teclado |
| 3 | Leitor de impressões digitais (opcional) | 4 | Leitor de cartão sem contato (opcional) |
| 5 | Touchpad |
Visão posterior
(Fig. 3: visão posterior)
| 1 | Conector HDMI | 2 | Conector mini DisplayPort |
| 3 | Conector Ethernet (NIC) | 4 | USB 3.1 de 1ª geração com PowerShare |
| 5 | conector de alimentação |
Visão inferior
(Fig.4 Vista inferior)
| 1 | Etiqueta de serviço | 2 | Trava de liberação da porta da bateria |
| 3 | Porta da bateria |

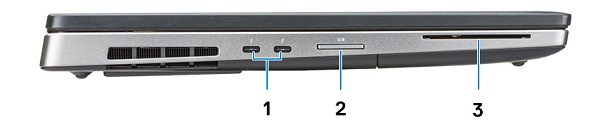

Visão do lado esquerdo
(Fig. 5: visão lateral esquerda)
| 1 | Conector Tipo C Thunderbolt 3 | 2 | Leitor de cartão SD |
| 3 | Leitor de Smart Card |
Visão lateral do lado direito
(Fig. 6: visão lateral direita)
| 1 | Conector de headset | 2 | 2 conectores USB 3.1 de 1ª geração com PowerShare |
| 3 | Slot do cabo de segurança |
Visão do adaptador CA
(Fig.7: adaptador de 240 W)
| Tipo 240 W Series | Descrição |
| Tensão de entrada | 100 V CA a 240 V CA |
| Corrente de saída | 12,31 A (contínua) |
| Potência de saída | 240 W |
| Tensão de saída | 19,5 VCC |
Informações adicionais:
- Guia de remoção e desmontagem do Dell Precision 7740 para as unidades substituíveis do cliente (CRUs)
- Manual de serviço do Dell Precision 7740
