В следующей статье приводится визуальный обзор мобильной рабочей станции Precision 7740 и список внешних портов и функций компьютера.


SLN318040_en_US__1icon Примечание. Более подробное описание каждого местоположения можно найти в руководствах по системе на веб-сайте www.dell.com/support


Содержание:

  1. Вид спереди
  2. Вид сверху
  3. Вид сзади
  4. Вид снизу
  5. Вид слева
  6. Вид справа
  7. Вид адаптера переменного тока
  8. Дополнительная информация:



Вид спереди





SLN318040_en_US__27740_Front_View_BK

(Рис.1. Вид спереди)



1. Микрофон (опция) 2. Камера с затвором (опционально)
3. Индикатор состояния камеры (дополнительно) 4. Микрофон (опция)
5. ЖК-панель 6. Индикатор состояния аккумулятора
7. Динамики


В начало



Вид сверху



SLN318040_en_US__37740_Top_View_BK

(Рис. 2. Вид сверху)



1. Кнопка питания 2. Клавиатура
3. Сканер отпечатков пальцев (опция) 4. Устройство считывания бесконтактных карт (дополнительно)
5. Сенсорная панель


В начало



Вид сзади



SLN318040_en_US__47740_Rear_View_BK

(Рис. 3. Вид сзади)



1. Разъем HDMI 2. Мини-разъем DisplayPort
3. Коннектор Ethernet (NIC) 4. USB 3.1 1-го поколения с технологией PowerShare
5. Разъем питания


В начало



Вид снизу



SLN318040_en_US__57740_Bottom_View_BK

(Рис. 4. Вид снизу)



1. Сервисный код 2. Фиксатор крышки отсека аккумулятора
3. Крышка отсека аккумулятора


В начало



Вид слева



SLN318040_en_US__67740_Left_View_BK

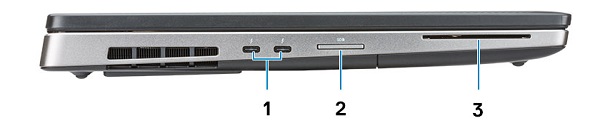

(Рис. 5. Вид слева)



1. Разъем Thunderbolt 3 Type-C 2. Устройство считывания карт памяти SD
3. Устройство считывания смарт-карт


В начало



Вид справа



SLN318040_en_US__77740_Right_View_BK

(Рис. 6. Вид справа)



1. Разъем для гарнитуры 2. Разъем USB 3.1 Gen1 (2 шт.) с технологией PowerShare
3. Отверстие для защитного троса


В начало



Вид адаптера переменного тока



SLN318040_en_US__8AC_240W_BK01

(Рис. 7. Адаптер 240 Вт)



Тип серии 240 Вт Описание
Входное напряжение 100–240 В перем. тока
Выходной ток 12,31 А (длительный)
Выходная мощность 240 Вт
Выходное напряжение 19,5 В пост. тока
