Precision 7740: Bilgisayarınız için Görsel Rehber
Summary: Bu makale, Dell Precision 7740 Mobil İş İstasyonu'un harici bağlantı noktaları ve özelliklerine yönelik görsel bir rehberdir.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Aşağıdaki makale, Precision 7740 Mobil İş İstasyonunuz için görsel rehber sağlar ve bilgisayarınızın harici bağlantı noktalarını ve özelliklerini listeler.
Not: Her bir konumun daha ayrıntılı açıklaması için lütfen aşağıdaki adreste yer alan sistem kılavuzlarına www.dell.com/support
İçindekiler:
- Önden Görünüm
- Üstten Görünüm
- Arkadan Görünüm
- Alttan Görünüm
- Soldan Görünüm
- Sağdan Görünüm
- AC Adaptörü Görünümü
- Ek Bilgi:
Önden Görünüm
(Şek. 1 Önden Görünüm)
| 1 | Mikrofon (İsteğe bağlı) | 2 | Deklanşöre sahip kamera (İsteğe bağlı) |
| 3 | Kamera Durumu LED'i (İsteğe bağlı) | 4 | Mikrofon (İsteğe bağlı) |
| 5 | LCD Panel | 6 | Pil Durumu LED'i |
| 7 | Hoparlörler |
Üstten Görünüm
(Şek. 2 Üstten Görünüm)
| 1 | Güç Düğmesi | 2 | Klavye |
| 3 | Parmak İzi Okuyucu (İsteğe bağlı) | 4 | Temassız Kart Okuyucu (İsteğe Bağlı) |
| 5 | Dokunmatik yüzey |
Arkadan Görünüm
(Şekil 3: Arkadan Görünüm)
| 1 | HDMI Konnektörü | 2 | Mini DisplayPort Konnektörü |
| 3 | Ethernet (NIC) Konnektör | 4 | PowerShare özellikli USB 3.1 Gen1 |
| 5 | Güç Konektörü |
Alttan Görünüm
(Şek. 4 Alttan Görünüm)
| 1 | Servis Etiketi | 2 | Pil Kapağı Serbest Bırakma Mandalı |
| 3 | Pil Kapağı |

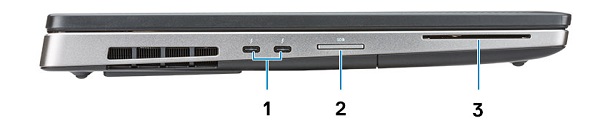

Soldan Görünüm
(Şekil 5: Soldan Görünüm)
| 1 | Thunderbolt 3 C Tipi Konnektör | 2 | SD Kart Okuyucu |
| 3 | SmartCard Okuyucu |
Sağdan Görünüm
(Şekil 6: Sağdan Görünüm)
| 1 | Kulaklık Konnektörü | 2 | PowerShare özellikli USB 3.1 Gen1 Konnektörü x2 |
| 3 | Güvenlik Kablosu Yuvası |
AC Adaptörü Görünümü
(Şekil 7 240 W Adaptör)
| Tip 240 W Serisi | Açıklama |
| Giriş Voltajı | 100 VAC - 240 VAC |
| Çıkış Akımı | 12,31 A (Sürekli) |
| Çıkış Gücü | 240 W |
| Çıkış Voltajı | 19,5 VDC |
Ek Bilgi:
- Precision 7740 için müşteri tarafından değiştirilebilir birimlere (CRU'lar) yönelik parça çıkarma rehberi
- Dell Precision 7740 Servis Kılavuzu
