Dell Networking SmartFabric OS10 Fabric Services rapporterar att ett servergränssnitt saknas.

Följande fel visas i fönstret för fabric-efterlevnad:

SFS UI-gränssnitt:



Switchvalideringsfel:


S4112-1# show smartfabric validation-errors
ErrorKey         : 7XXXXXX: Internal-Err(Server Not Discovered): test-profile:e4434b69e6a8
MessageID        :
Description      :
EEMI             : NVFH0168~~test-profile~~e4434b69e6a8
Category         :
Subcategory      :
Severity         : SEVERITY_2
Recommended Action:Check Lldp
Timestamp        : 1709754863
<<snipit>>
S4112-1#



Detta kan orsakas av någon av följande orsaker:

1. Efter uppgraderingen till VxRail 7.0.450 eller senare som en del av SmartFabric Services-frikopplingen. Den anpassade LLDP-informationen på portnivå skickas inte längre av värden. Det kan leda till att LLDP-information inte längre skickas till switchen, vilket resulterar i överensstämmelsefel.
   1. Det här är en VxRail-centrerad anpassad LLDP-process.
2. Icke-VxRail-miljöer Om LLDP aktiverades med servergränssnittet distribuerat som dynamiskt inaktiverades LLDP-tjänsten på värden av någon anledning.
3. OMNI/vCenter-import av ett VMNIC som inte är fysiskt anslutet till switchen.

Som du ser i LLDP-grannutdata ser vi inte fjärrchassi-ID med MAC-adressen som slutar på 0c8a som den dynamiska profilen har tilldelats:

S4112-1# show lldp neighbors
Loc PortID          Rem Host Name        Rem Port Id                    Rem Chassis Id
--------------------------------------------------------------------------------------
ethernet1/1/1       S4112-2              ethernet1/1/1                 88:6f:d4:ba:e9:37
ethernet1/1/2       S4112-2              ethernet1/1/2                 88:6f:d4:ba:e9:37
ethernet1/1/13:2    PowerEdge R640       JXXXXXX NIC.Integrated.1-1-1  4c:d9:8f:34:8d:3e
<<snipit>>
S4112-1#



Detta löses med en av tre metoder.

1. Ta bort oanvända servergränssnittsprofiler som har bekräftats inte längre behövs.
   • Det kan bero på att ett nätverkskort har ändrats eller att profiler har skapats för portar som inte är direkt anslutna till den aktiverade switchen för SmartFabric Services (SFS).
2. Aktivera LLDP som matchar den dynamiska MAC-adressen i serverprofilen. I VMware-miljöer skulle detta aktivera LLDP på den virtuella switchen med "transmitt" eller "both".
   • Obs! Var försiktig när du aktiverar LLDP. Om LLDP-grannen skiljer sig från den för närvarande konfigurerade dynamiska MAC-adressen i serverprofilen kan det leda till att den aktuella dynamiska, tröga konfigurationen blir okonfigurerad. Detta kan resultera i standardkonfiguration på switchporten.

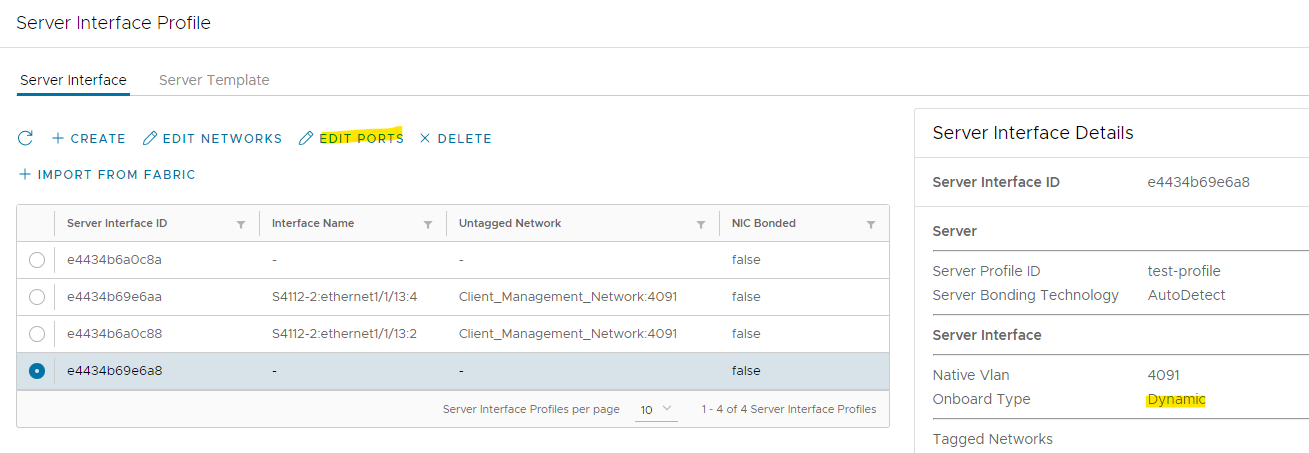

3. Migrera den dynamiska gränssnittsprofilen till Static för den port som den är avsedd för. I skärmbilderna nedan visas profilen som dynamisk utan granne. Profilen måste redigeras för att ändra onboarding-typen till statisk.

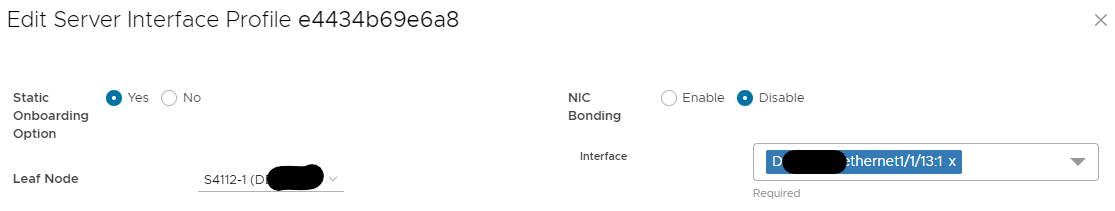

    Vi ändrar statisk registrering till ja och tilldelar lövnod och gränssnitt som det också förväntas:

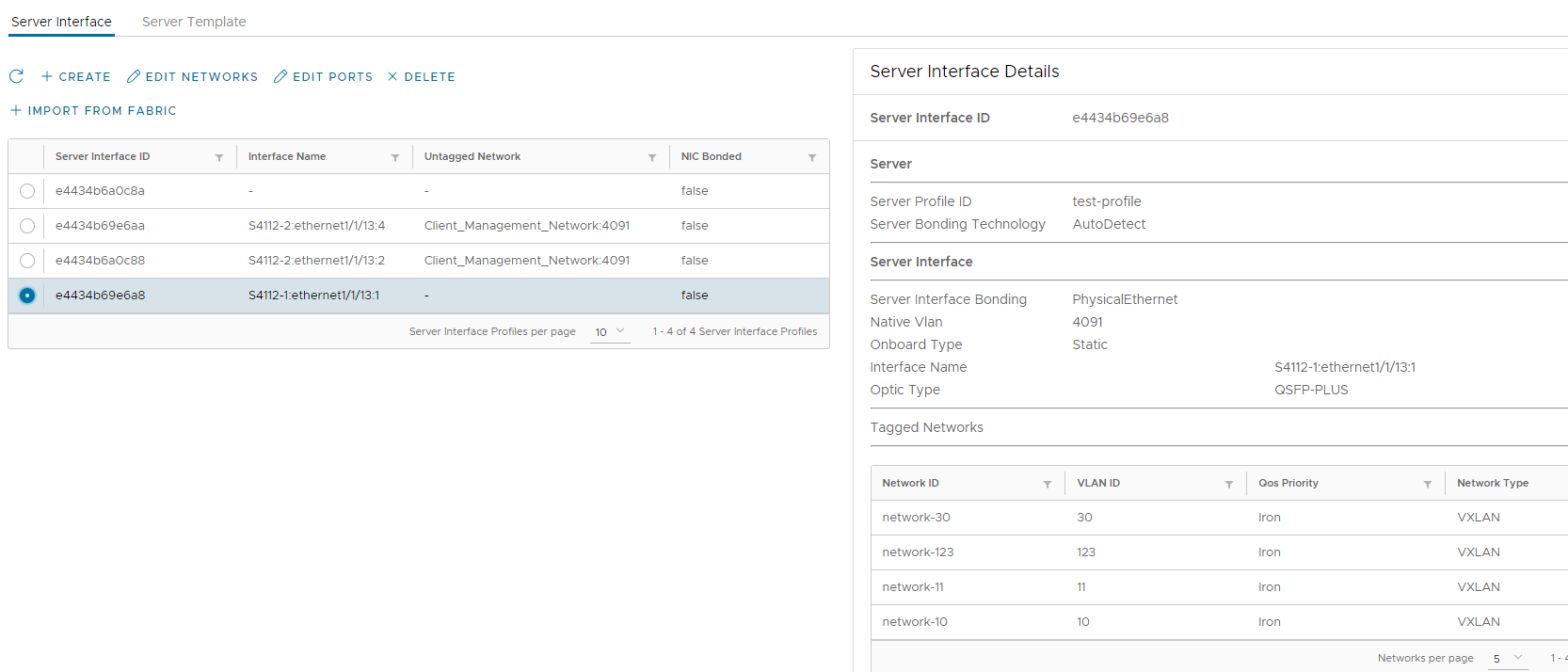

    Efter ändringen ändras den inbyggda typen till statisk och gränssnittsnamnet ska fyllas i med det gränssnitt som konfigurerades.



Mer information
finns i manualen för SmartFabric Services i SmartFabric OS10-dokumentationen eller användarhandboken för OpenManage Network Integration (OMNI).OS10-dokumentation
OMNI-dokumentation
