VxRail: Modelos a modelos de Dell PowerEdge

El objetivo de este artículo es ayudarlo a identificar mejor el hardware PowerEdge subyacente de VxRail, ya sea para identificar qué controladores extraer del soporte de Dell o para actualizar el módulo de personalidad si hay reemplazos de la tarjeta madre.

16G

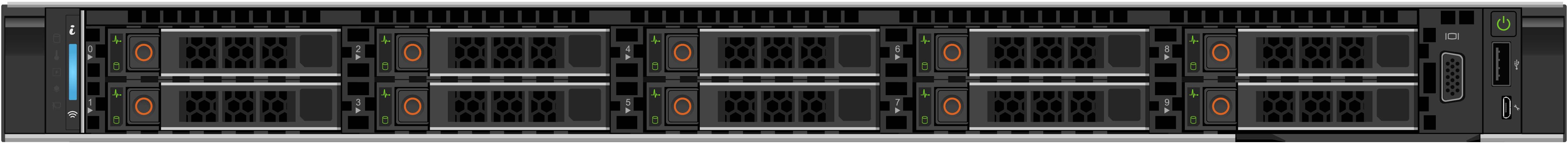

VxRail (Intel) VE-660/(AMD) VE-6625 PowerEdge R660

Características notables Los sistemas basados en Intel y AMD comparten el mismo número de modelo de PowerEdge R660 El sufijo VE denota una combinación de V (VDI) y E (todo), ya que el VE-660 puede estar fuera de campo con GPU  Se puede enviar con configuraciones de almacenamiento todo flash o híbrido Utiliza la tarjeta Boot Optimized Storage Subsystem M.2 doble en RAID 1 como dispositivo de arranque ESXI Las unidades BOSS M.2 son intercambiables en caliente desde la parte posterior izquierda del sistema Las unidades BOSS M.2 se instalan en un "portatarjetas" que se inserta desde la parte posterior en una ranura del módulo BOSS iDRAC y los puertos USB y VGA posteriores están integrados en un módulo de IO posterior (RIO) y son extraíbles o reemplazables Fuera de las NIC proporcionadas por el módulo de OCP, se incluye una LAN en placa base (LOM) extraíble de 2 x 1 GB impulsada por un chipset BCM5720 Utiliza HBA 355e como controladora de almacenamiento Utiliza iDRAC9 Utiliza OCP 3.0

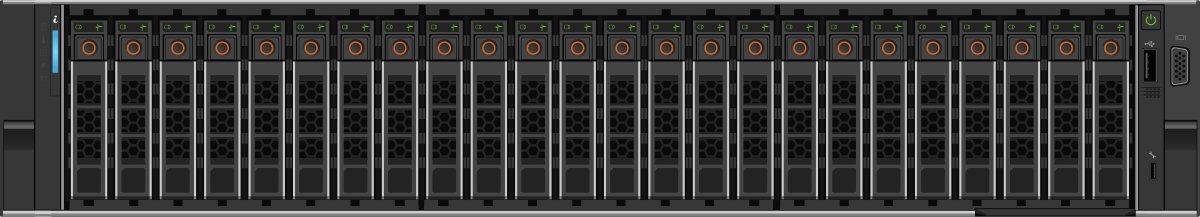

VxRail (Intel)VP-760/(AMD)VP-7625 (Intel) PowerEdge R760/(AMD) PowerEdge R7625

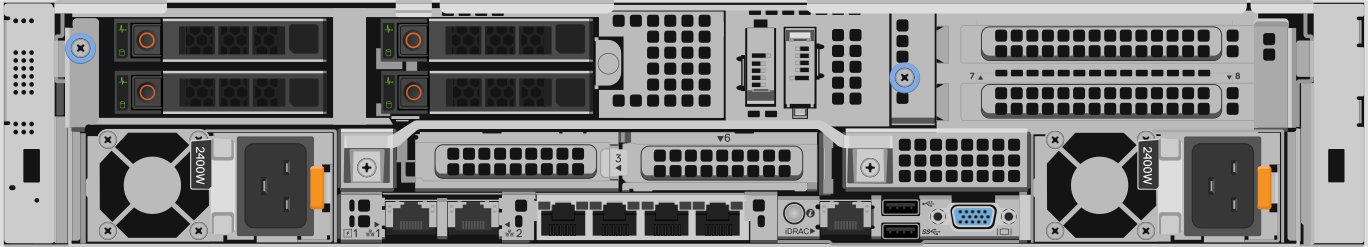

Características notables En configuraciones sin GPU (en la imagen inferior), se agrega un compartimiento flexible posterior de 4 x 2,5 pulgadas, lo que permite instalar 4 unidades adicionales con hasta 28 unidades En la configuración del compartimiento flexible posterior, hay 3 ventiladores intercambiables en caliente adicionales instalados en el compartimiento flexible posterior. Solo se envía en el almacenamiento basado todo flash El sufijo VE denota la combinación de V (VDI) y P (rendimiento) Utiliza la tarjeta Boot Optimized Storage Subsystem M.2 doble en RAID 1 como dispositivo de arranque ESXI Las unidades BOSS M.2 son intercambiables en caliente desde la parte posterior del sistema ubicada en el medio, por encima de la ranura PCI 6 de altura media (con bahía flexible posterior), por encima de la ranura PCI 3 de altura media (sin bahía flexible posterior) Las unidades BOSS M.2 se instalan en un "portatarjetas" que se inserta desde la parte posterior en una ranura del módulo BOSS iDRAC y los puertos USB y VGA posteriores están integrados en un módulo de IO posterior (RIO) y son extraíbles o reemplazables Fuera de las NIC proporcionadas por el módulo de OCP, se incluye una LAN en placa base (LOM) extraíble de 2 x 1 GB impulsada por un chipset BCM5720 Las unidades de caché se encuentran en la parte posterior del sistema, instaladas en el compartimiento flexible posterior de 2,5 pulgadas Utiliza HBA 355e como su controladora de almacenamiento No se necesita solo RASR remoto IDSDM o USB RASR preparado previamente para RASR Utiliza iDRAC9 Utiliza OCP 3.0



15G

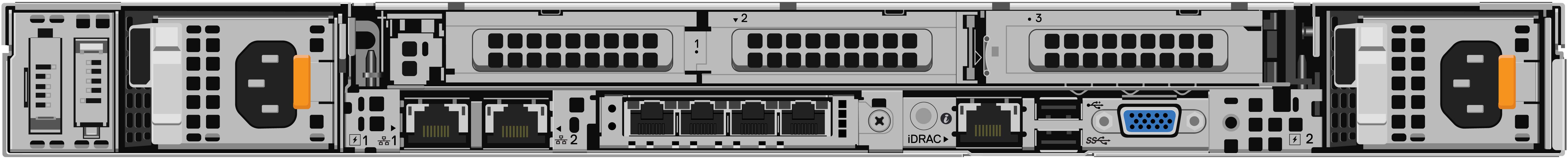

VxRail E660(F)(N) / (Intel) E665(F)(N) / (AMD) E665(F) (N) PowerEdge R650 / (Intel) PowerEdge R6515 / (AMD) PowerEdge R6525

Características notables Utiliza la tarjeta Boot Optimized Storage Subsystem M.2 doble en RAID 1 como dispositivo de arranque ESXI Las unidades BOSS M.2 son intercambiables en caliente desde la parte posterior izquierda del sistema Las unidades BOSS M.2 se instalan en un "portatarjetas" que se inserta desde la parte posterior en una ranura del módulo BOSS iDRAC y los puertos USB y VGA posteriores están integrados en un módulo de IO posterior (RIO) y son extraíbles o reemplazables Fuera de las NIC proporcionadas por el módulo de OCP, se incluye una LAN en placa base (LOM) extraíble de 2 x 1 GB impulsada por un chipset BCM5720 Utiliza HBA 355e como su controladora de almacenamiento Utiliza iDRAC9 Utiliza OCP 3.0

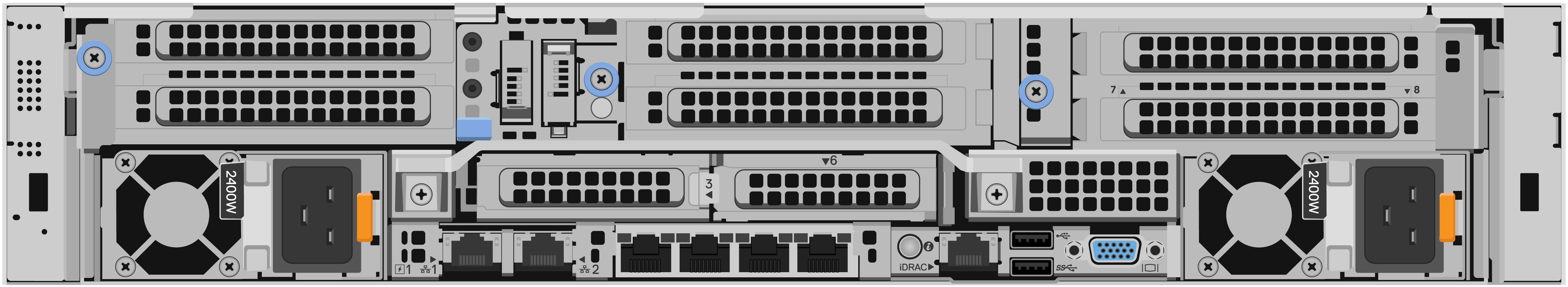

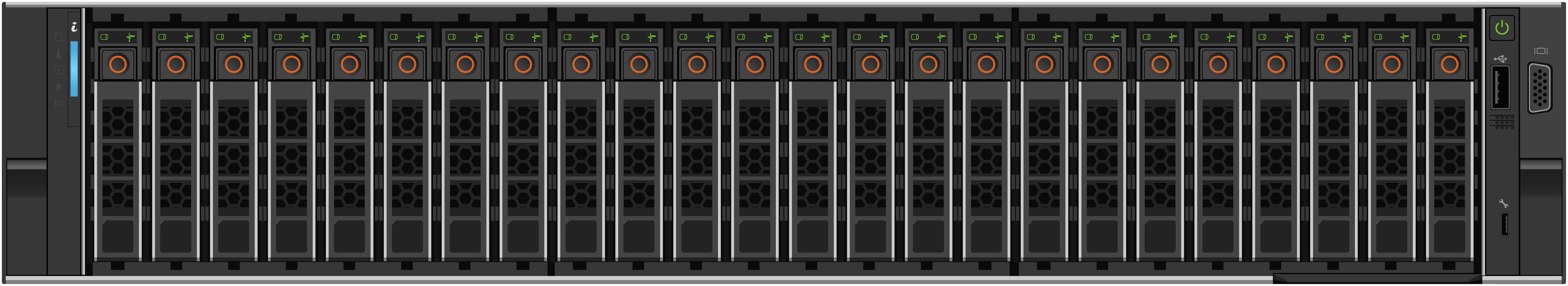

VxRail (Intel)(P)(V)670(F)(N)/(AMD)(P)675(F/N) (Intel) PowerEdge R750/(AMD) PowerEdge R7515

Características notables Los chasis AMD solo están disponibles para la serie P NVMe (F/N) todo flash Utiliza la tarjeta Boot Optimized Storage Subsystem M.2 doble en RAID 1 como dispositivo de arranque ESXI Las unidades BOSS M.2 son intercambiables en caliente desde la parte posterior del sistema, ubicada en el medio, sobre la ranura PCI 3 de altura media Las unidades BOSS M.2 se instalan en un "portatarjetas" que se inserta desde la parte posterior en una ranura del módulo BOSS iDRAC y los puertos USB y VGA posteriores están integrados en un módulo de IO posterior (RIO) y son extraíbles o reemplazables Fuera de las NIC proporcionadas por el módulo de OCP, se incluye una LAN en placa base (LOM) extraíble de 2 x 1 GB impulsada por un chipset BCM5720 Utiliza HBA 355e como su controladora de almacenamiento No se necesita solo RASR remoto IDSDM o USB RASR preparado previamente para RASR Utiliza iDRAC9 Utiliza OCP 3.0

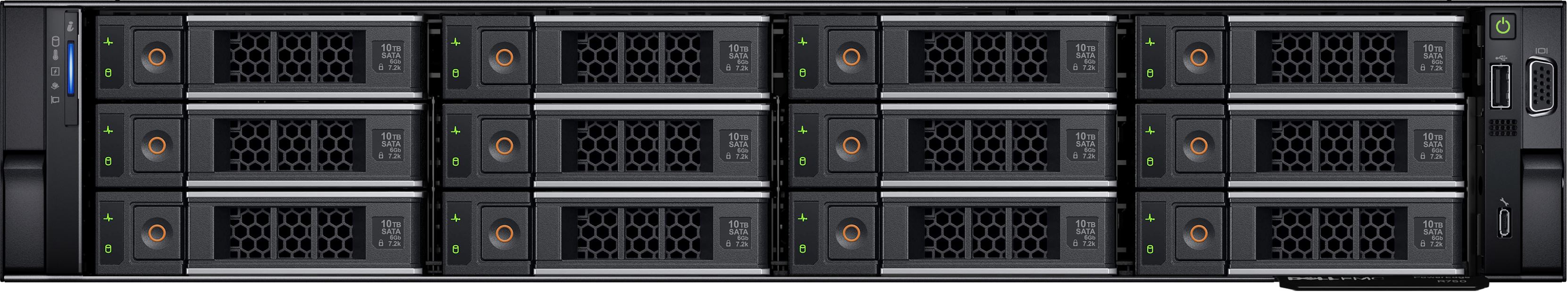

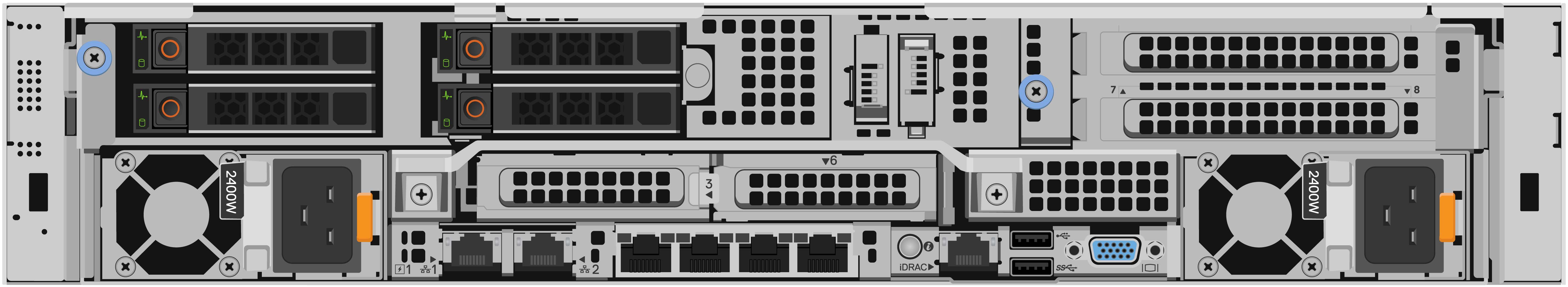

VxRail S670 PowerEdge R750 (LFF)

Características notables 3 ventiladores intercambiables en caliente adicionales instalados en la bahía flexible posterior Utiliza la tarjeta Boot Optimized Storage Subsystem M.2 doble en RAID 1 como dispositivo de arranque ESXI Las unidades BOSS M.2 son intercambiables en caliente desde la parte posterior del sistema iDRAC y los puertos USB y VGA posteriores están integrados en un módulo de IO posterior (RIO) y son extraíbles o reemplazables Fuera de las NIC proporcionadas por el módulo de OCP, se incluye una LAN en placa base (LOM) extraíble de 2 x 1 GB impulsada por un chipset BCM5720 Las unidades de caché se encuentran en la parte posterior del sistema, instaladas en el compartimiento flexible posterior de 2,5 pulgadas Utiliza HBA 355e como su controladora de almacenamiento No se necesita solo RASR remoto IDSDM o USB RASR preparado previamente para RASR Utiliza iDRAC9 Utiliza OCP 3.0

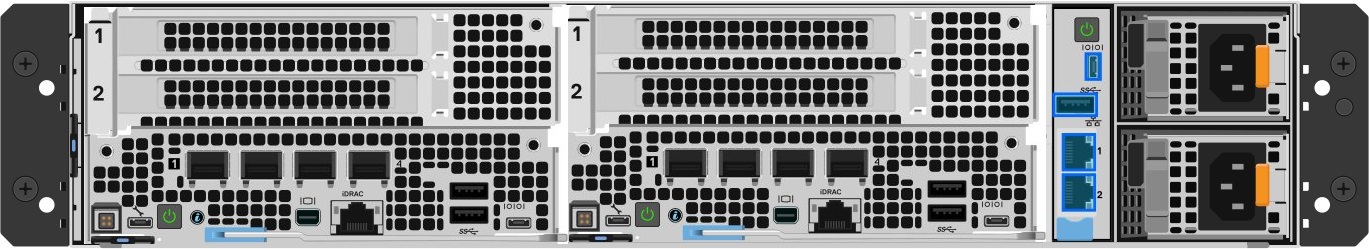

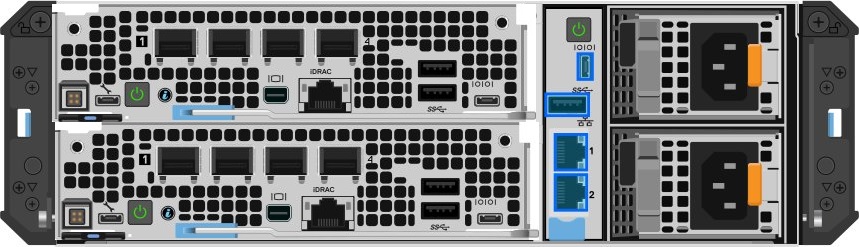

Chasis: Sled de computación VxRail VD-4000Z/PowerEdge XR4000Z : VxRail VD-4510c/PowerEdge XR4510c

Características notables Formato de chasis VD-4000Z (apilable) VxRail es compatible con las siguientes configuraciones de sled de computación: ● Hasta dos sleds de computación VxRail VD-4510c de 1U ● Un sled de computación VxRail VD-4520c de 2U Se admite un servidor opcional (sled testigo VxRail VD-4000w) (ubicado en el lado derecho del sistema junto a la PSU redundante) El almacenamiento es interno para el nodo como un módulo de tarjeta elevadora M.2 interno que suministra hasta 4 ranuras M.2, sin unidades de carga frontal que reemplazan las unidades durante el apagado y la extracción del sled de computación afectado La red de sled de computación utiliza una LAN Intel E823-C integrada en la tarjeta madre LOM en la placa base que viene en redes de 4 puertos de 25 GB o 10 GB Los ventiladores del sistema son parte del sled de cálculo, su sustitución requeriría un apagado y la extracción del sled de cálculo afectado Utiliza la tarjeta elevadora BOSS M.2 doble como dispositivo de arranque ESXI Las unidades BOSS M.2 no son intercambiables en caliente, por lo que es necesario apagar y quitar el nodo de computación afectado del chasis El sufijo C denota sled de computación y W denota testigo Utiliza iDRAC9

14G

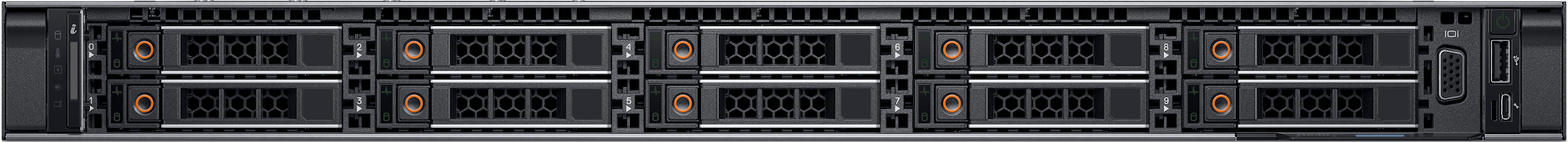

VxRail E560(F)(N) PowerEdge R640

Características notables Utiliza la tarjeta Boot Optimized Storage Subsystem M.2 doble en RAID 1 como dispositivo de arranque ESXI Utiliza HBA 330 como su controladora de almacenamiento Utiliza iDRAC9 Utiliza el entorno RASR de tarjeta SD doble (IDSM) Puede tener un disco de caché NVMe mediante una tarjeta de expansión La serie N utiliza todas las unidades NVMe

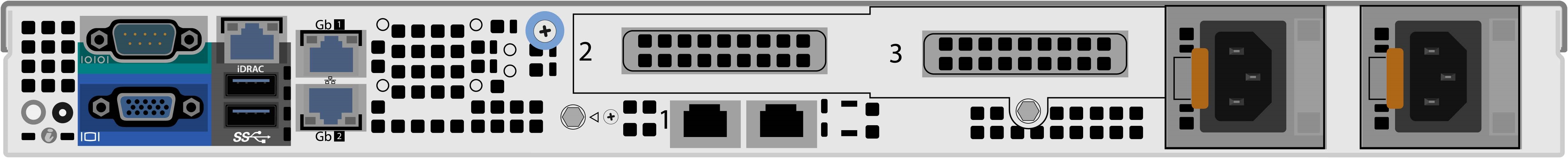

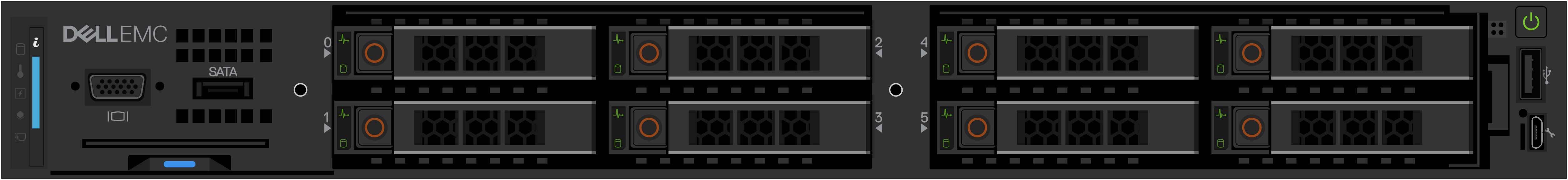

VxRail D560(F) PowerEdge XR2

Características notables Utiliza la tarjeta Boot Optimized Storage Subsystem M.2 doble en RAID 1 como dispositivo de arranque ESXI Utiliza HBA 330 como su controladora de almacenamiento Utiliza iDRAC9 Utiliza el entorno RASR de tarjeta SD doble (IDSM) Puede tener un disco de caché NVMe mediante una tarjeta de expansión La serie N utiliza todas las unidades NVMe

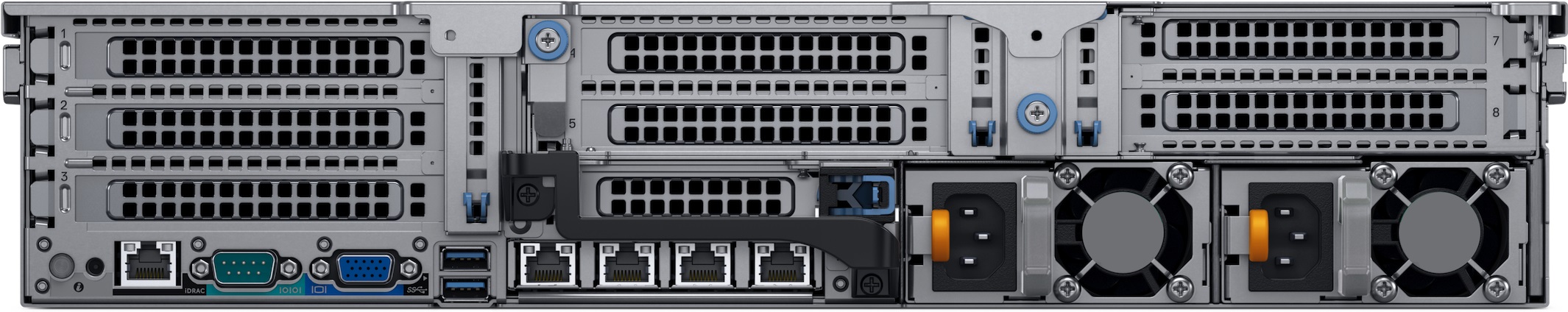

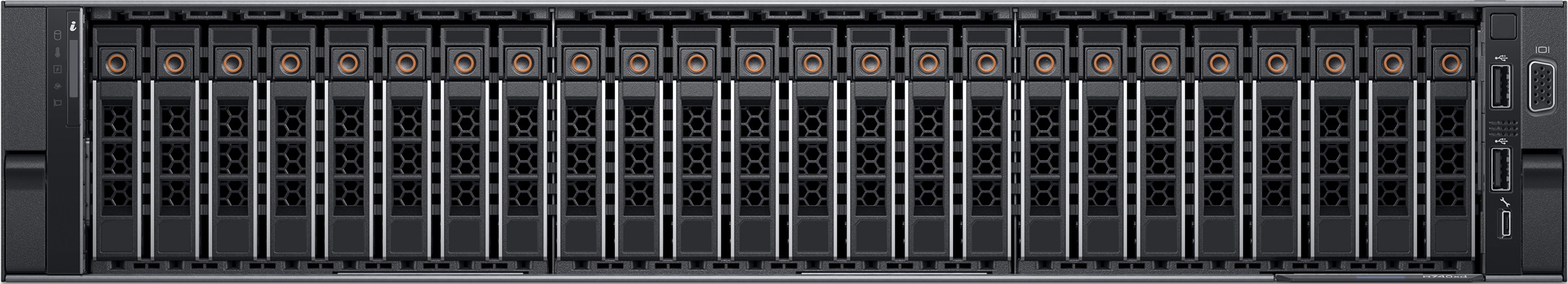

VxRail (P-V) 570(F) PowerEdge R740XD(SFF)

Características notables Utiliza la tarjeta Boot Optimized Storage Subsystem M.2 doble en RAID 1 como dispositivo de arranque ESXI Utiliza HBA 330 como su controladora de almacenamiento Utiliza iDRAC9 Utiliza el entorno RASR de tarjeta SD doble (IDSM) Solo la serie P puede tener una unidad de caché basada en NVMe mediante una tarjeta de expansión

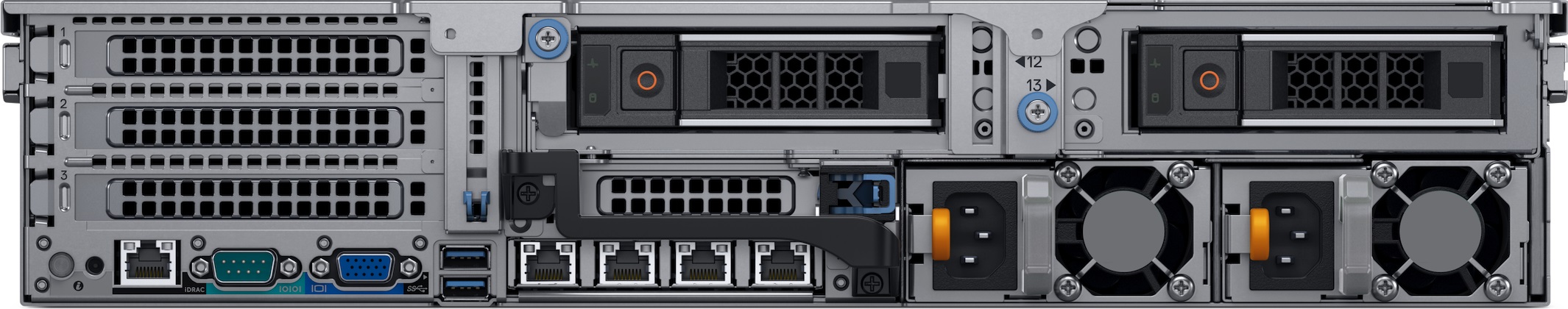

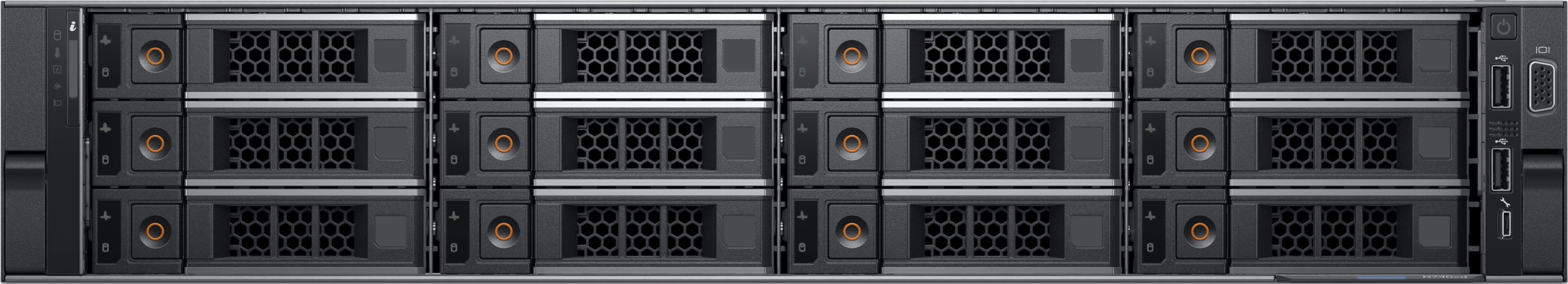

VxR S570(F) PowerEdge R740XD(LFF)

Características notables Utiliza la tarjeta Boot Optimized Storage Subsystem M.2 doble en RAID 1 como dispositivo de arranque ESXI Utiliza HBA 330 como su controladora de almacenamiento Utiliza el entorno RASR de tarjeta SD doble (IDSM) Utiliza iDRAC9

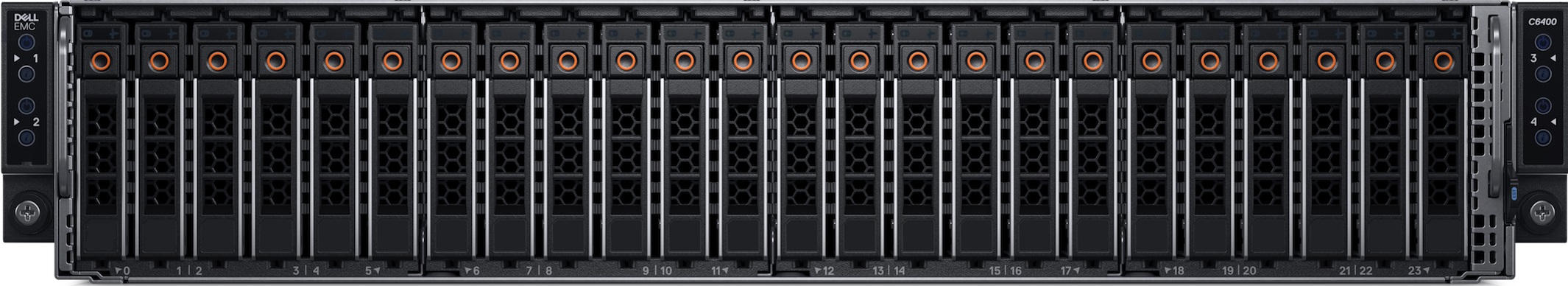

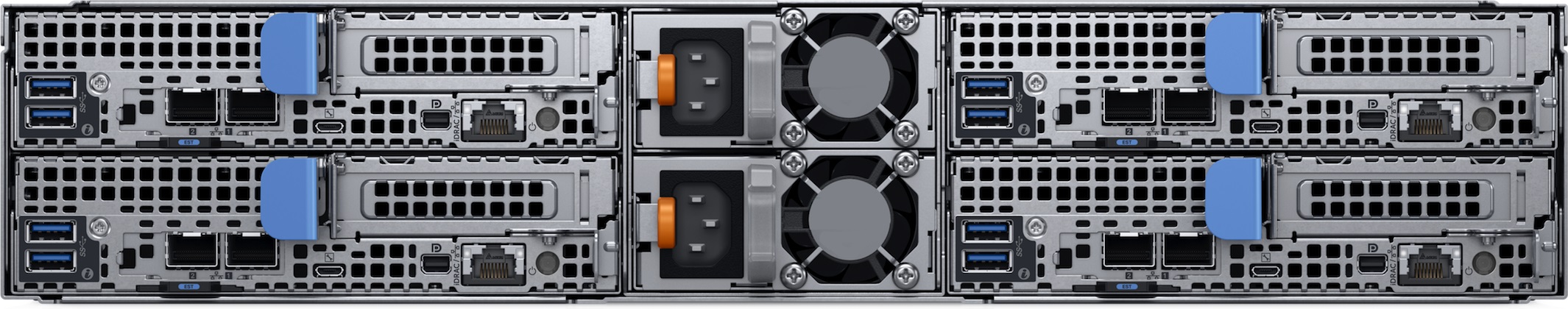

VxRail G560(F) PowerEdge C6420

Características notables Utiliza una sola tarjeta M.2 basada en SATA en un soporte vertical PCI x16 como dispositivo de arranque ESXI, a diferencia de las unidades M.2 dobles RAID 1 en otros modelos 14G HBA 330 Tiene un solo entorno RASR de tarjeta SD Puede tener un disco de caché basado en NVMe Utiliza una tarjeta de proyecto de procesamiento abierto (OCP) para NIC Utiliza iDRAC9

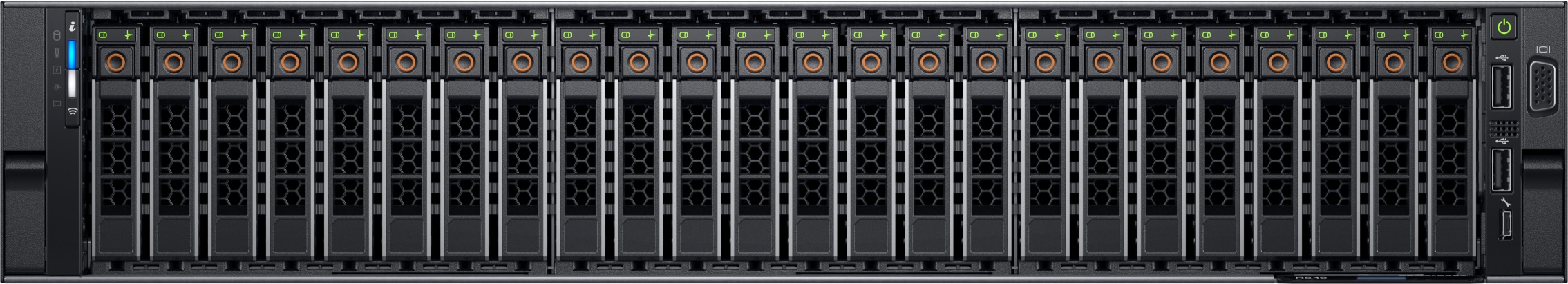

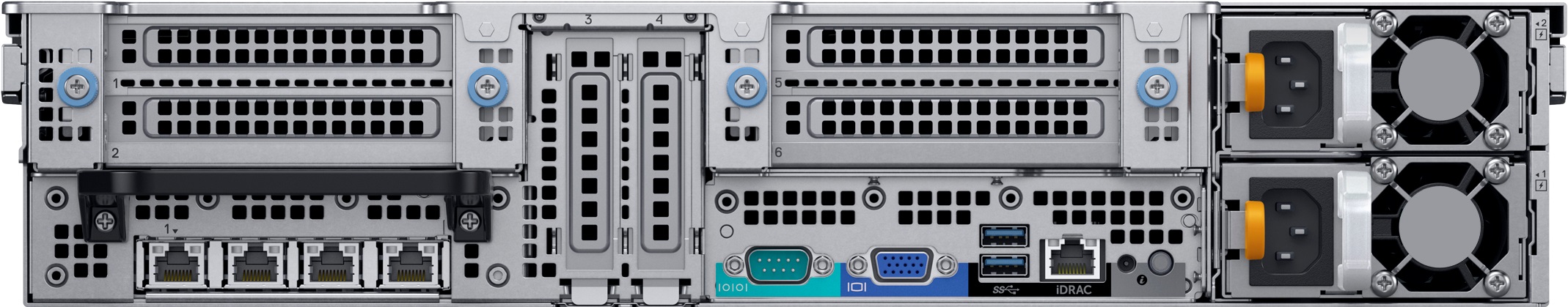

VxRail P580N PowerEdge R840

Características notables Utiliza la tarjeta Boot Optimized Storage Subsystem M.2 doble en RAID 1 como dispositivo de arranque ESXI La serie N utiliza todas las unidades NVMe Utiliza el entorno RASR de tarjeta SD doble (IDSM) Utiliza iDRAC9

13G

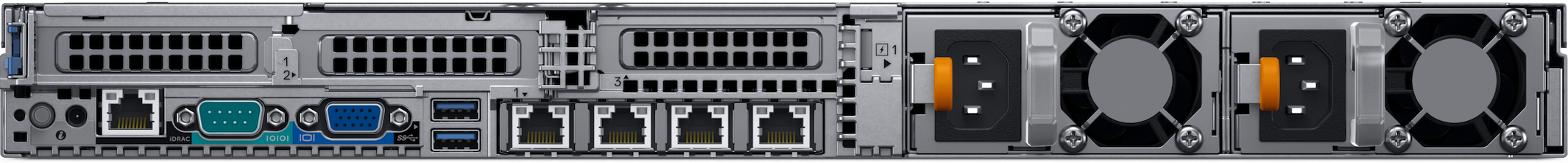

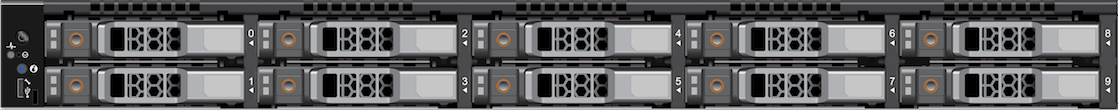

VxRail E460(F) PowerEdge R630

Características notables Utiliza satadom como dispositivo de arranque ESXI Utiliza HBA 330 como su controladora de almacenamiento Utiliza RASR de tarjeta SD doble (IDSM) Utiliza iDRAC8

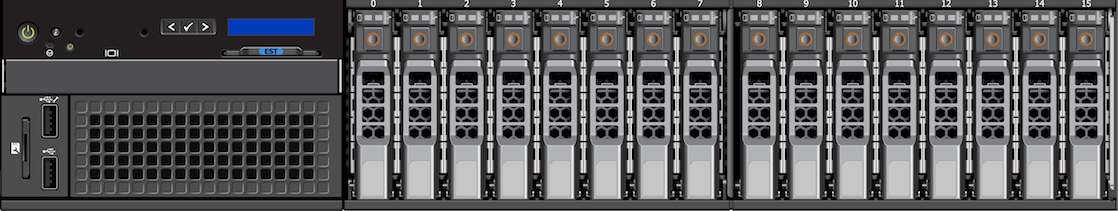

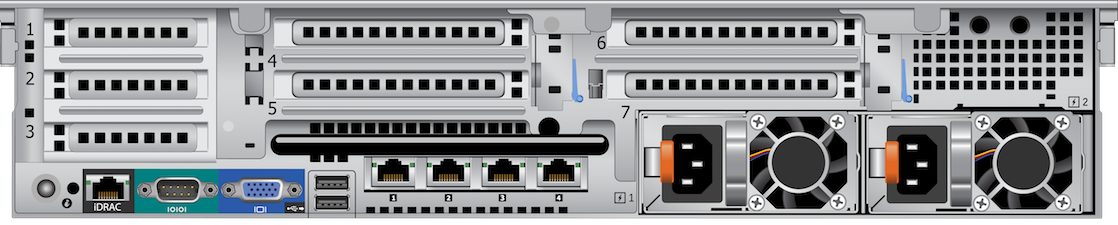

VxRail (P-V) 470 PowerEdge R730

Características notables Utiliza satadom como dispositivo de arranque ESXI Utiliza HBA 330 como su controladora de almacenamiento Utiliza el entorno RASR de tarjeta SD doble (IDSM) Utiliza iDRAC8

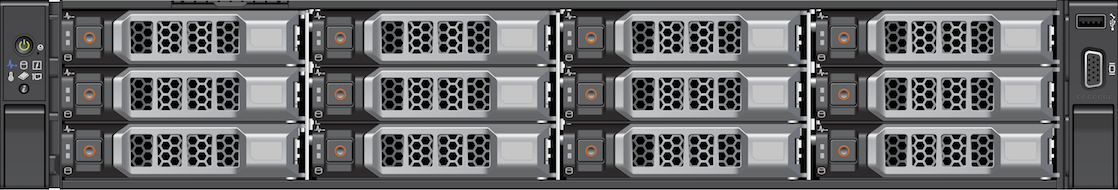

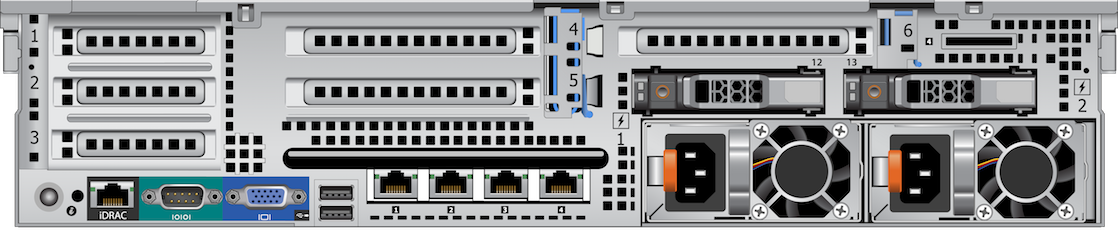

VxRail S470 PowerEdge R730XD LFF

Características notables Utiliza satadom como dispositivo de arranque ESXI Utiliza HBA 330 como su controladora de almacenamiento Utiliza el entorno RASR de tarjeta SD doble (IDSM) Utiliza iDRAC8

Prefijos:
D: Los modelos VxRail de 1U diseñados pensando en la durabilidad industrial son ideales para sucursales de oficinas remotas (ROBO) fuera del sitio.
E: Los modelos de VxRail de 1U son ideales para implementaciones pequeñas y remotas diseñadas para cargas de trabajo de VDI o gráficos de nivel inicial.
G: Modelos de VxRail de 2U que ofrecen una plataforma de computación densa diseñada para cargas de trabajo de uso general.
P: Modelos VxRail de 2U que tienen un rendimiento intensivo en la memoria o cargas de trabajo con gran actividad de I/O que ofrecen una gran cantidad de núcleos por procesador y velocidad de reloj del procesador.
V: Los modelos de VxRail de 2U que ofrecen hardware de GPU para escritorios con uso intensivo de gráficos y cargas de trabajo optimizadas para VDI
S: Modelos de VxRail de 2U que ofrecen una solución de almacenamiento denso para aplicaciones de capacidad exigente, como Microsoft SharePoint, Microsoft Exchange, Big Data, análisis y videovigilancia.

Sufijos:
F: Denota que el modelo es todo flash.
N: Utilizado con el sufijo F denota que el almacenamiento flash está basado completamente en NVMe.
VE: Denota una combinación de V(VDI) y E(todo)
VP: Denota una combinación de V (VDI) y P (rendimiento)
