Latitude 5590: Guía visual de la computadora
Resumen: Este artículo es una guía visual de los puertos externos y las características del sistema de laptop Dell Latitude 5590.
Este artículo se aplica a
Este artículo no se aplica a
Este artículo no está vinculado a ningún producto específico.
No se identifican todas las versiones del producto en este artículo.
Síntomas
En el siguiente artículo, se ofrece una guía visual de la computadora Latitude 5590 y se enumeran los puertos externos y las características de la PC.
Nota: Para obtener una descripción más detallada acerca de cada ubicación, consulte los manuales del sistema en el sitio www.dell.com/support/
Índice:
- Vista frontal
- Vista superior
- Vista posterior
- Vista de la etiqueta de servicio
- Vista lateral izquierda
- Vista lateral derecha
- Vista del adaptador de CA
- Información adicional:
Vista frontal

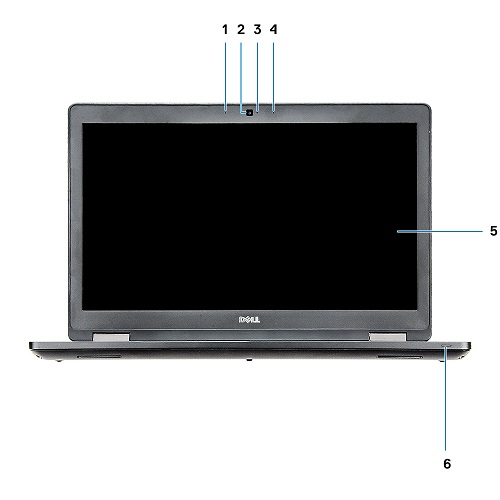

(Figura 1: Vista frontal)
| 1 | Micrófono de arreglo | 2 | Cámara (opcional) |
| 3 | Indicador LED de estado de la cámara | 4 | Micrófono de arreglo |
| 5 | Panel LCD | 6 | LED de estado de carga y batería |
Nota: Esta computadora tiene la opción de enviarse con un módulo de cámara HD.
Vista superior

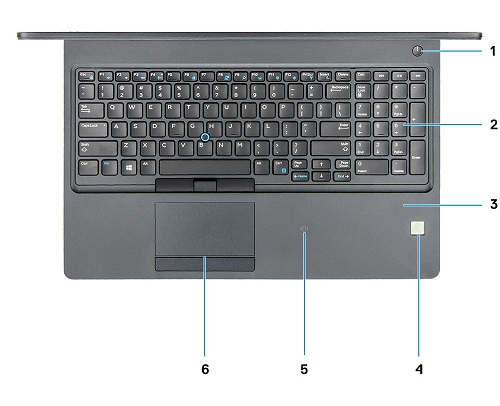

(Figura 2: Vista superior)
| 1 | Botón de encendido/LED de estado de alimentación | 2 | Teclado |
| 3 | Reposamanos | 4 | Lector de huellas digitales (opcional) |
| 5 | Receptor NFC (opcional) | 6 | Panel táctil |
Vista posterior

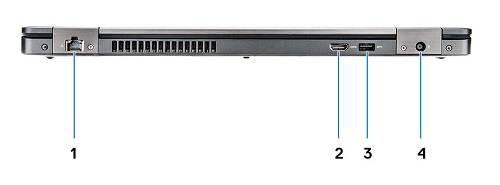

(Figura 3: Vista posterior)
| 1 | Conector de red (NIC) | 2 | Conector HDMI |
| 3 | Conector USB 3.1 de 1.ª generación | 4 | Conector de alimentación |
Vista de la etiqueta de servicio

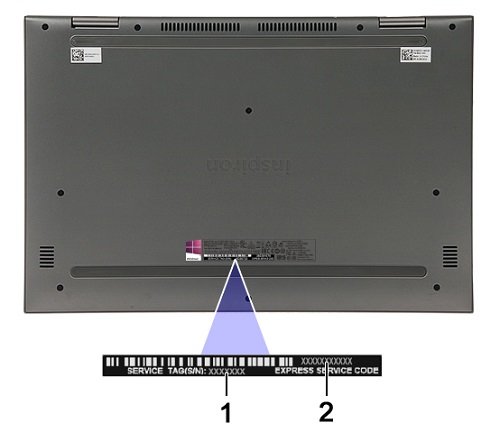

(Fig. 4: Vista de la etiqueta de servicio)
| 1 | Etiqueta de servicio | 2 | Código de servicio rápido |
Vista lateral izquierda

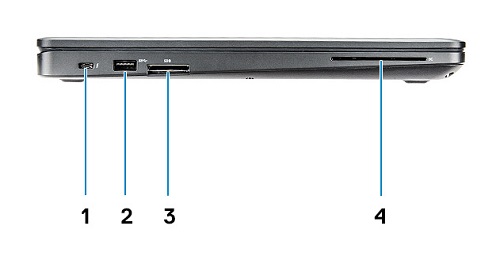

(Fig. 5: Vista lateral izquierda)
| 1 | DisplayPort a través de USB de tipo C | 2 | Conector USB 3.1 de 1.ª generación |
| 3 | Lector de tarjetas SD | 4 | Lector de tarjetas inteligentes (opcional) |
Vista lateral derecha

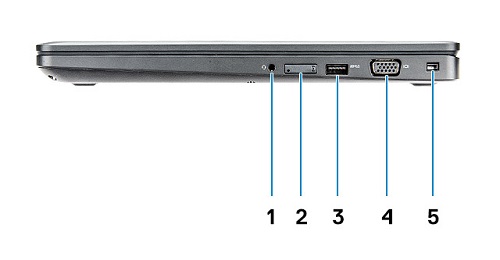

(Fig. 6: Vista lateral derecha)
| 1 | Conector de auriculares/micrófono | 2 | Ranura de tarjeta SIM (opcional) |
| 3 | Conector USB 3.1 de 1.ª generación | 4 | Conector VGA |
| 5 | Ranura de bloqueo por cuña Noble |
Vista del adaptador de CA
(Figura 7: Adaptador de 65 W)
| Serie tipo 65W | Descripción |
| Voltaje de entrada | 100 V de CA a 240 V de CA |
| Corriente de salida | 3,34 A (continua) |
| Energía de salida | 65 W |
| Voltaje de salida | CC de 19,5 V |
(Figura 8: Adaptador de 90 W)
| Serie E4 tipo 90 W Opcional | Descripción |
| Voltaje de entrada | 100 V de CA a 240 V de CA |
| Corriente de salida | 4,62 A (continua) |
| Energía de salida | 90 W |
| Voltaje de salida | CC de 19,5 V |
Información adicional:
- Guía de desmontaje y extracción de piezas de Latitude 5590 para unidades reemplazables de cliente (CRU)
- Manual del propietario de Latitude 5590
