Guía visual de Dell OptiPlex 3080
Resumen: En el siguiente artículo, se ofrece una guía visual de Dell OptiPlex 3080 y se enumeran los puertos externos y las características de la computadora.
Este artículo se aplica a
Este artículo no se aplica a
Este artículo no está vinculado a ningún producto específico.
No se identifican todas las versiones del producto en este artículo.
Instrucciones
Para obtener una descripción más detallada de cada ubicación, consulte los manuales del sistema en Controladores y descargas de Dell.
Índice:
- Vista frontal de la minitorre (MT)
- Vista posterior de la minitorre (MT)
- Vista frontal del factor de forma pequeño (SFF)
- Vista posterior del factor de forma pequeño (SFF)
- Vista frontal del factor de forma micro (MFF)
- Vista posterior del factor de forma micro (MFF)
- Información adicional
Vista frontal de la minitorre (MT)

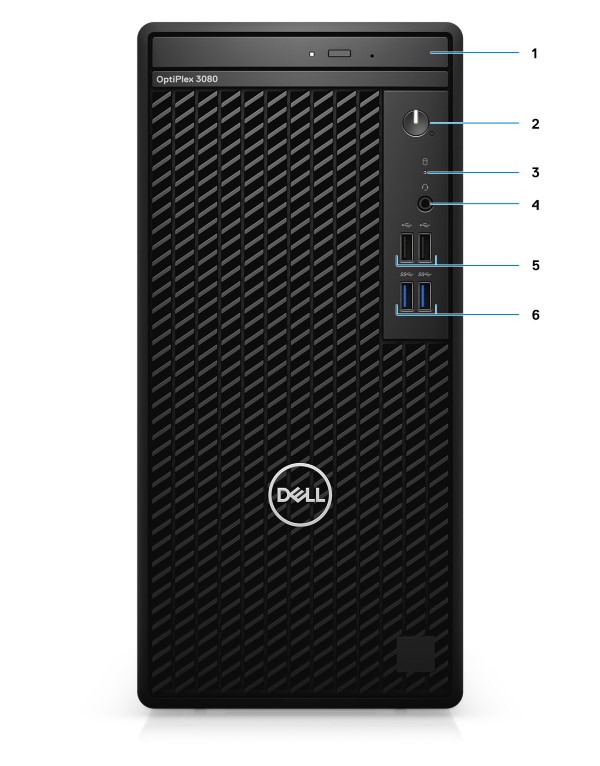

(Figura 1: Vista frontal de la OptiPlex 3080 MT)
| 1 | Unidad de disco óptico (opcional) | 2 | Botón de encendido con LED de diagnóstico |
| 3 | Luz de actividad de la unidad de disco duro | 4 | Puerto para conector de audio universal |
| 5 | Dos puertos USB 2.0 | 6 | Dos puertos USB 3.2 de 1.ª generación y tipo A |
Vista posterior de la minitorre (MT)

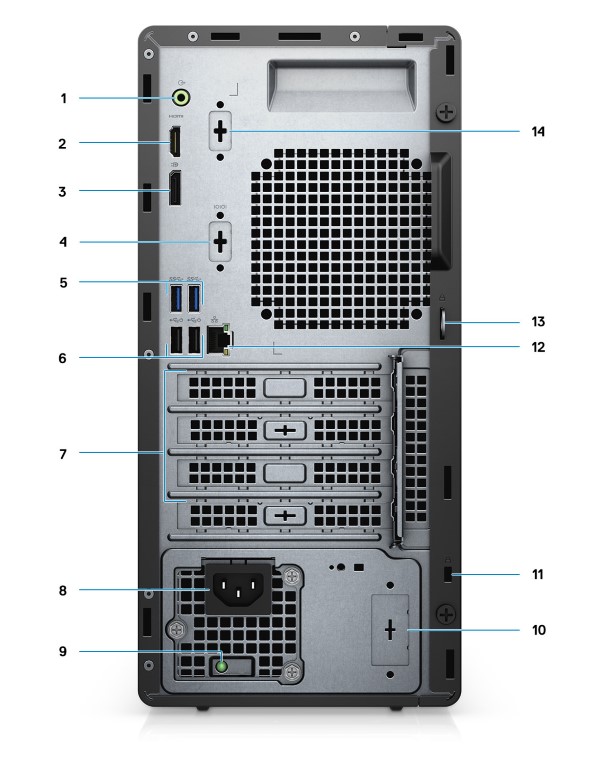

(Figura 2: Vista posterior de la OptiPlex 3080 MT)
| 1 | Puerto de audio de línea de salida y nueva gestión de tareas a línea de entrada | 2 | Puerto HDMI 1.4b |
| 3 | DisplayPort 1.4 | 4 | Ranura para serie/PS2 |
| 5 | Dos puertos USB 3.2 de 1.ª generación y tipo A | 6 | Dos puertos USB 2.0 con Smart Power On |
| 7 | Tres ranuras de tarjeta de expansión:
Solo soporta la ranura 1, la ranura 2 y la ranura 3.
|
8 | Puerto del conector de alimentación |
| 9 | Luz de diagnóstico de la fuente de alimentación | 10 | Ranura de orificio ciego (conector SMA opcional) |
| 11 | Ranura para cable de seguridad Kensington | 12 | Puerto Ethernet (10/100/1000 Mbps) |
| 13 | Bucle de candado | 14 | Ranura para el tercer puerto de video (VGA/DP 1.4/HDMI 2.0b) (opcional) |
Vista frontal del factor de forma pequeño (SFF)

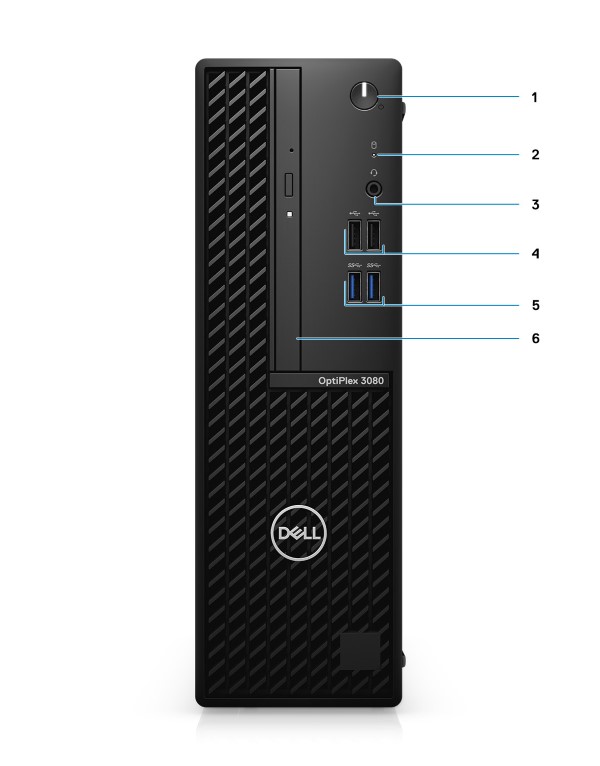

(Figura 3: Vista frontal de OptiPlex 3080 SFF)
| 1 | Botón de encendido con LED de diagnóstico | 2 | Luz de actividad de la unidad de disco duro |
| 3 | Puerto para conector de audio universal | 4 | Dos puertos USB 2.0 |
| 5 | Dos puertos USB 3.2 de 1.ª generación y tipo A | 6 | Unidad de disco óptico (opcional) |
Vista posterior del factor de forma pequeño (SFF)

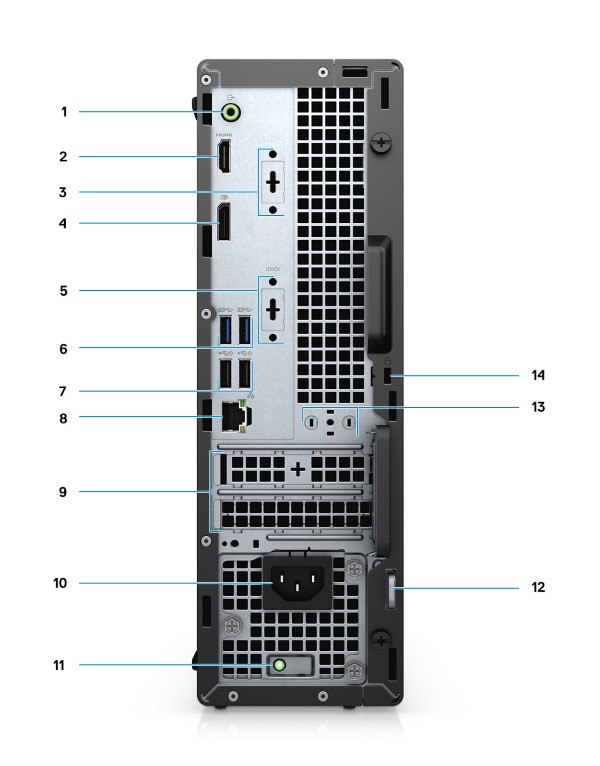

(Figura 4: Vista posterior de OptiPlex 3080 SFF)
| 1 | Puerto de audio de línea de salida y nueva gestión de tareas a línea de entrada | 2 | Puerto HDMI 1.4b |
| 3 | Ranura para el tercer puerto de video (VGA/DP 1.4/HDMI 2.0b) (opcional) | 4 | DisplayPort 1.4 |
| 5 | Ranura serial/PS2 (opcional) | 6 | Dos puertos USB 3.2 de 1.ª generación y tipo A |
| 7 | Dos puertos USB 2.0 con Smart Power On | 8 | Puerto Ethernet (10/100/1000 Mbps) |
| 9 | Dos ranuras para tarjetas de expansión | 10 | Puerto del conector de alimentación |
| 11 | Luz de diagnóstico de la fuente de alimentación | 12 | Bucle de candado |
| 13 | Ranura del módulo de la antena | 14 | Ranura para cable de seguridad Kensington |
Vista frontal del factor de forma micro (MFF)

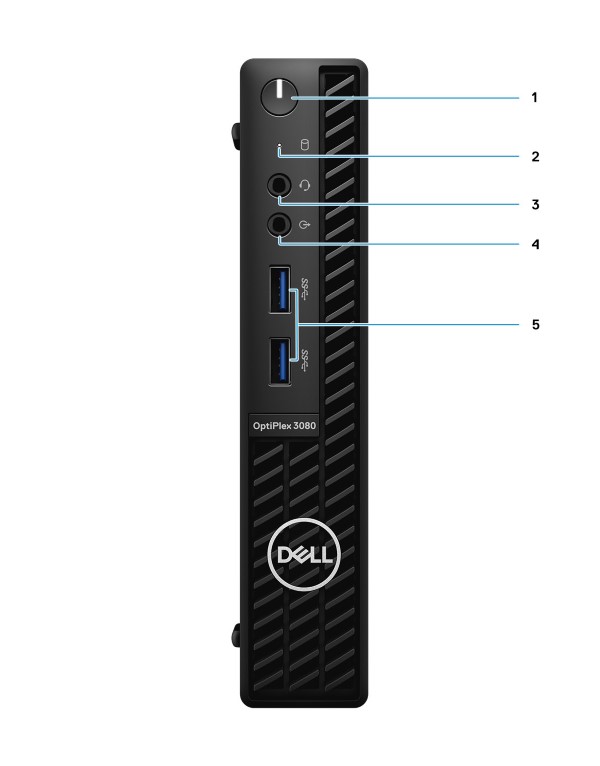

(Figura 5: Vista frontal de OptiPlex 3080 MFF)
| 1 | Botón de encendido con LED de estado | 2 | LED de actividad del disco duro |
| 3 | Auriculares/conector de audio universal | 4 | Puerto de línea de salida (línea de entrada reasignable) |
| 5 | 2 puertos USB 3.2 Type-A de 1.ª generación |
Vista posterior del factor de forma micro (MFF)

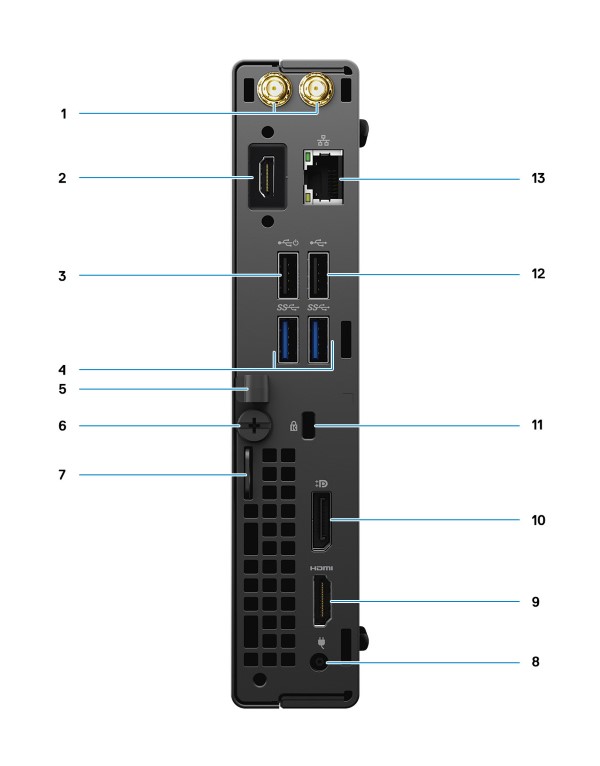

(Figura 6: Vista posterior de OptiPlex 3080 MFF)
| 1 | Conectores de antena externa | 2 | Puerto serial/de video (serial/PS2/DP 1.4/HDMI 2.0b/VGA) (opcional) |
| 3 | Puerto USB 2.0 con encendido inteligente | 4 | 2 puertos USB 3.2 Type-A de 1.ª generación |
| 5 | Soporte para cables | 6 | Tornillo de ajuste manual |
| 7 | Bucle de candado | 8 | Puerto del conector de alimentación |
| 9 | Puerto HDMI 1.4 | 10 | DisplayPort 1.4 |
| 11 | Ranura para cable de seguridad Kensington | 12 | Puerto USB 2.0 |
| 13 | Puerto Ethernet de 10/100/1000 Mbps |
Información adicional:
Productos afectados
OptiPlex 3080 Tower, OptiPlex 3080 Micro, OptiPlex 3080 Small Form FactorPropiedades del artículo
