OptiPlex 5060 MT(Mini Tower) CRU(Customer Replaceable Unit) 분해 분리 가이드

시스템 커버를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

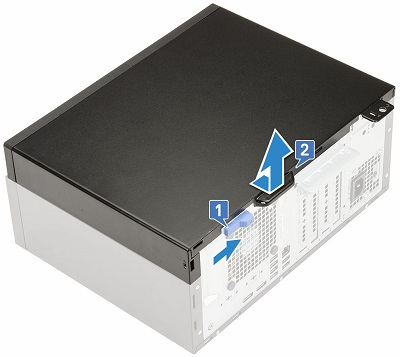

섀시 후면의 파란색 릴리스 캐치를 PC 중앙을 향해 밉니다[1]. 이를 섀시 전면을 향해 밀고 들어 올려 시스템에서 분리합니다[2].

전면 베젤을 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

4. 시스템 커버를 분리합니다.

시스템을 옆으로 놓고 베젤의 상단 가장자리를 따라 고정 클립을 들어 올립니다[1]. 베젤을 데스크를 향해 아래로 돌리고 하단 가장자리의 베젤 후크를 풉니다[2, 3].

HDD(Hard Disk Drive) 어셈블리를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

4. 시스템 커버와 전면 베젤을 분리합니다.

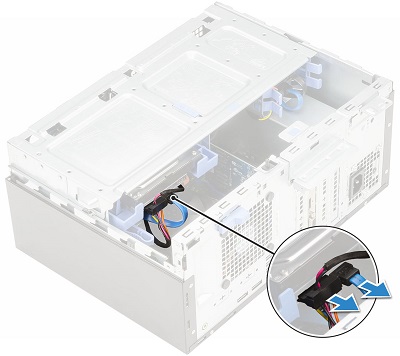

3 1/5" 드라이브 후면에서 전원 및 데이터 케이블을 분리합니다.

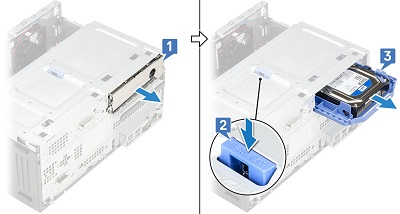

섀시 전면에서 HDD 필러 블랭크[1]를 분리합니다. 파란색 버튼을 아래로 눌러[2] 드라이브를 당겨 섀시 전면에서 꺼냅니다[3].

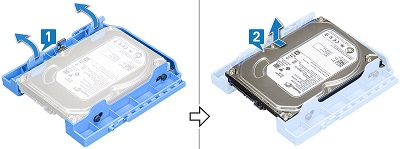

하드 드라이브 브래킷의 한쪽을 HDD에서 당겨 브래킷을 하드 드라이브에 고정하는 핀을 분리합니다[1]. 그런 다음 하드 드라이브 브래킷에서 하드 드라이브를 들어 올려 꺼냅니다[2].

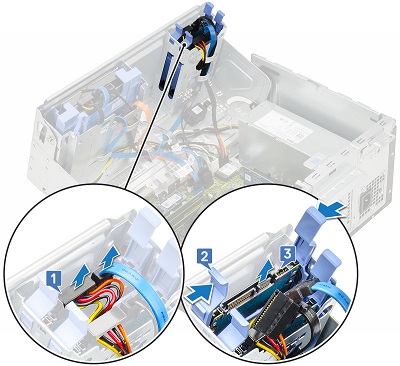

2 1/5" 드라이브 후면에서 전원 및 데이터 케이블을 분리합니다[1]. 그런 다음 드라이브 양쪽에 있는 파란색 탭을 서로를 향하게 누르고[2] 드라이브를 당겨 케이지 후면에서 빼냅니다[3].

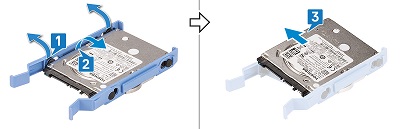

하드 드라이브 브래킷의 한쪽을 HDD에서 당겨 브래킷을 하드 드라이브에 고정하는 핀을 분리합니다[1]. 그런 다음 하드 드라이브 브래킷에서 하드 드라이브를 들어 올려 꺼냅니다[2].

ODD(Optical Disk Drive)를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

4. 시스템 커버와 전면 베젤을 분리합니다.

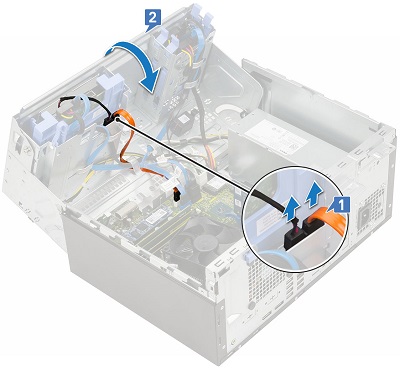

ODD 후면에서 전원 및 데이터 케이블을 분리합니다[1]. 전면 패널을 닫을 수 있도록 섀시에서 케이블 배선을 해제합니다[2].

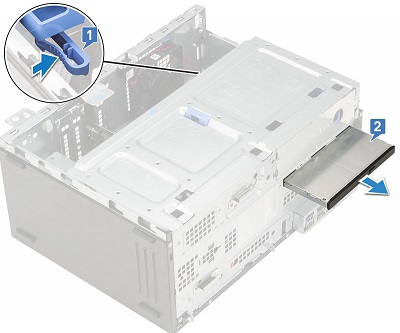

ODD 후면에 있는 파란색 릴리스 래치를 잡고 누릅니다[1]. 옵티컬 디스크 드라이브를 섀시 전면에서 꺼냅니다[2].

M.2 PCIe SSD 카드를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

4. 시스템 커버와 전면 베젤을 분리합니다.

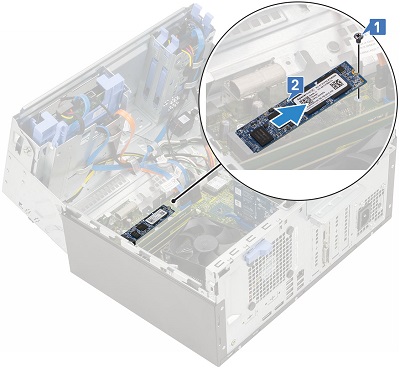

전면 패널을 당겨 연 상태에서 마더보드에 카드를 고정하는 나사 1개를 분리합니다[1]. 그런 다음 카드를 들어 올리고 당겨 커넥터에서 꺼냅니다[2].

메모리를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

4. 시스템 커버와 전면 베젤을 분리합니다.

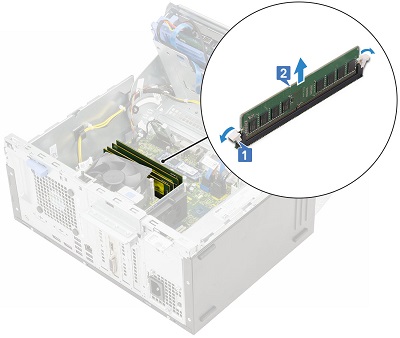

전면 패널을 연 상태에서 메모리 모듈 양쪽에 있는 플라스틱 탭을 당겨 서로 분리합니다[1]. 마더보드의 커넥터에서 모듈을 들어 올려 분리합니다[2].

코인 셀 배터리를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

4. 시스템 커버를 분리합니다.

전면 패널을 연 다음 배터리가 튀어나올 때까지 플라스틱 스크라이브를 사용하여 릴리스 래치를 누릅니다[1]. 배터리가 튀어나오면 시스템에서 배터리를 분리합니다[2].

방열판과 시스템 팬을 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

4. 시스템 커버와 전면 베젤을 분리합니다.

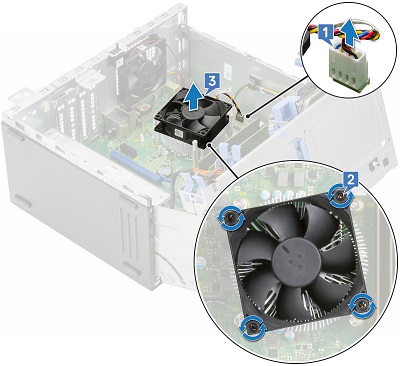

마더보드에서 방열판 팬 케이블을 분리하고[1] 방열판에 팬을 고정하는 나사 4개를 분리합니다[2]. 팬을 들어 올려 컴퓨터에서 분리합니다[3].

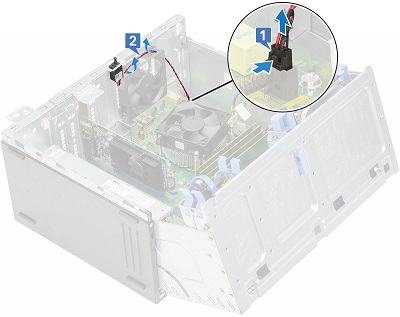

마더보드에서 침입 케이블을 분리한 다음[1] 시스템 팬 그로밋에서 배선을 해제합니다.

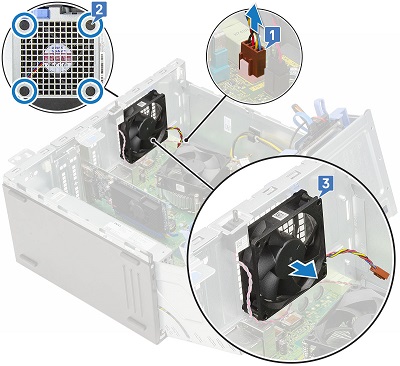

마더보드에서 시스템 팬 케이블을 분리한 다음[1] 방열판에 팬을 고정하는 플라스틱 그로밋 4개를 당깁니다[2]. 팬을 위로 당겨 시스템에서 분리합니다[3].

확장 카드를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

4. 시스템 커버와 전면 베젤을 분리합니다.

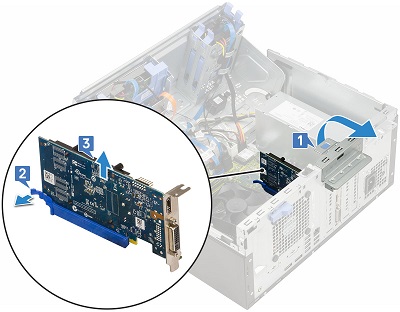

섀시 후면의 금속 탭을 위로 당겨 섀시 뒤쪽으로 돌립니다[1]. 확장 카드의 뒷면에 있는 분리 탭을 누릅니다[2]. 카드를 분리하고 들어 올려 마더보드의 커넥터에서 빼냅니다[3].

PSU(Power Supply Unit)를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

4. 시스템 커버와 전면 베젤을 분리합니다.

마더보드 및 디바이스에서 전원 케이블을 분리합니다[1]. 섀시의 고정 클립에서 전원 케이블의 배선을 해제합니다[2, 3, 4, 5, 6].

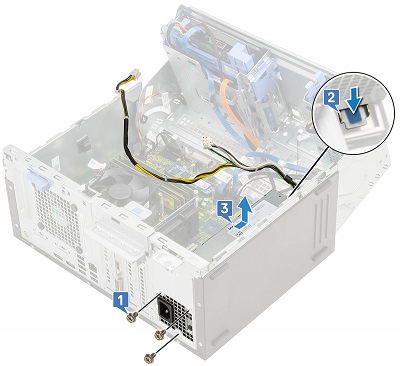

섀시에 PSU 후면을 고정하는 나사 3개를 분리하고[1] 파란색 분리 탭을 누릅니다[2]. PSU를 시스템 전면을 향해 밀고[3] PSU를 들어 시스템에서 꺼냅니다.

내부 스피커를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

4. 시스템 커버와 전면 베젤을 분리합니다.

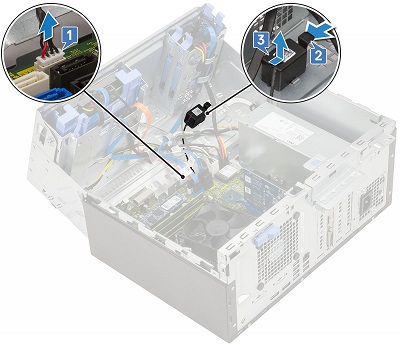

전면 패널을 연 상태에서 마더보드에서 스피커 케이블을 분리합니다[1]. 분리 탭을 아래로 누르고[2] 스피커를 당겨 섀시에서 분리합니다[3].
