OptiPlex 5070 Mini Tower (MT) sisteminin müşteri tarafından değiştirilebilir birimi (CRU'lar) için parça çıkarma rehberi

요약: Bu makale, Dell'in tüm bilgisayarlardan çıkararak değiştirmesini uygun olarak değerlendiren Dell OptiPlex 5070 Mini Tower masaüstü bilgisayar parçalarının çıkarılmasına yönelik bir rehberdir. ...

이 문서는 다음에 적용됩니다. 이 문서는 다음에 적용되지 않습니다. 이 문서는 특정 제품과 관련이 없습니다. 모든 제품 버전이 이 문서에 나와 있는 것은 아닙니다.
기타 리소스 확인

증상

Bu rehberler, OptiPlex 5070 Mini Tower (MT) sisteminin Müşteri Tarafından Değiştirilebilir Birim (CRU) olarak değerlendirilen parçalarının güvenli bir şekilde çıkarılması konusunda size adım adım yardımcı olur. (CRU'lar çıkarılmaları veya değiştirmeleri için bir mühendisin gerekmediği sistem parçalarıdır.) Bu rehberde ayrıca içeriğe dahil olan parçaların referans resimleri de bulunur.

İçindekiler:

  1. CRU Çıkarma Rehberi
  2. Çıkarma Talimatları



Çıkarma Rehberi



Bu rehberler aradığınız konuları içermiyorsa Sistem Kılavuzunuza başvurabilirsiniz.

Bu makalede, elektrikli ekipmanlarla çalışmadan önce dikkate alınması gereken güvenlik uygulamaları hakkında bilgiler sağlanmaktadır.


Başa Dön



Çıkarma Talimatları



SLN317723_en_US__1icon Not: İçerikleri görmek için lütfen aşağıdan açmak istediğiniz bölümün başlığına tıklayın.



|



SLN317723_en_US__2ReqTools_E7450_BKeith_01



1 Küçük yıldız tornavida 2 Plastik Çubuk
3 Küçük düz uçlu tornavida

SLN317723_en_US__1icon Not: Büyük Yıldız veya Düz Uçlu tornavida kullanıldığında vida başlarının zarar görebileceğini unutmayın. Bu durumda vidalar, saha içi mühendislerimizde de bulunmayan özel araçlar kullanılmadan asla çıkarılamaz.



  1. Sistem Kapağını Çıkarmadan Önce Uygulanacak Çıkarma Öncesi Talimatlar:

    1. Herhangi bir donanımın takılması ya da çıkarılması sırasında, her zaman tüm verilerin düzgün şekilde yedeklendiğinden emin olun

    2. Bilgisayarınızdan telefon, ağ veya USB kablolarını sökün

    3. Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerinden çıkarın

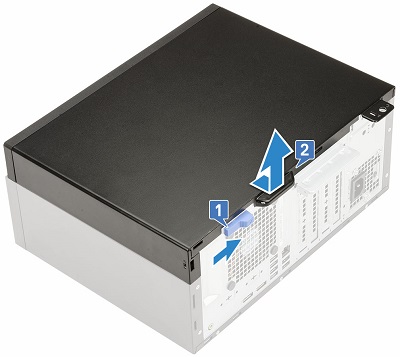

  2. Sistemi, erişim paneli yukarı bakacak şekilde yan tarafına yerleştirin ve kapağın kilidini açmak için sistemin arkasındaki mavi serbest bırakma mandalını ortaya doğru itin [1]

SLN317723_en_US__4CRU_5070_Base_MT_01_BK

  1. Paneli sistemin arkasına doğru itin ve yukarı kaldırarak bilgisayardan çıkarın [2]



  1. Ön Çerçeveyi Çıkarmadan Önce Uygulanacak Çıkarma Öncesi Talimatlar:

    1. Herhangi bir donanımın takılması ya da çıkarılması sırasında, her zaman tüm verilerin düzgün şekilde yedeklendiğinden emin olun

    2. Bilgisayarınızdan telefon, ağ veya USB kablolarını sökün

    3. Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerinden çıkarın

    4. Lütfen Sistem Kapağını çıkarın

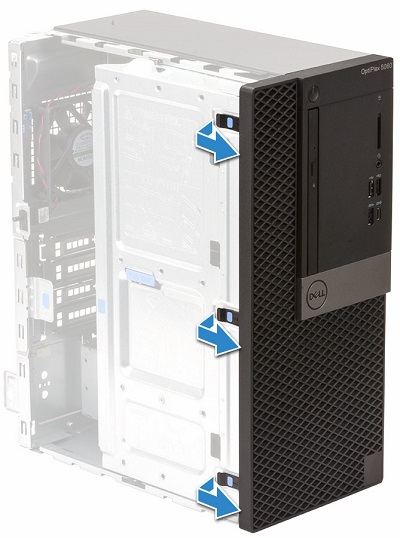

  2. Çerçevenin sol tarafındaki üç sabitleme tırnağını kaldırın

SLN317723_en_US__5CRU_5070_Bezel_MT_01_BK

  1. Çerçeveyi üç kancada sağa doğru döndürün

  2. Çerçeveyi sistemin ön tarafından çekin



  1. Sabit Disk Sürücüsünü (HDD) Çıkarmadan Önceki Çıkarma Öncesi Talimatları:

    1. Herhangi bir donanımın takılması ya da çıkarılması sırasında, her zaman tüm verilerin düzgün şekilde yedeklendiğinden emin olun

    2. Bilgisayarınızdan telefon, ağ veya USB kablolarını sökün

    3. Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerinden çıkarın

    4. Lütfen Sistem Kapağını ve Ön Çerçeveyi çıkarın

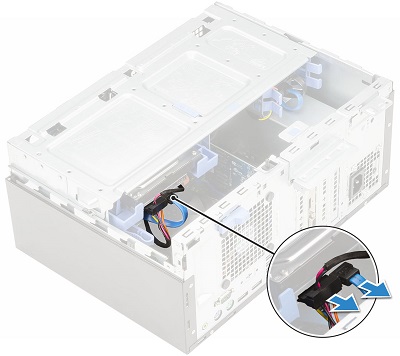

  1. 3,5 inç HDD, sistemin üst kısmında, dışarı doğru açılan panelde yer alır. Güç ve veri kablolarını sürücünün arkasından çıkarın.

SLN317723_en_US__6CRU_5070_3HDD_MT_01_BK

  1. Metal EMC dolgu plakasını sistemin önünden çıkarın [1]

SLN317723_en_US__7CRU_5070_3HDD_MT_02_BK

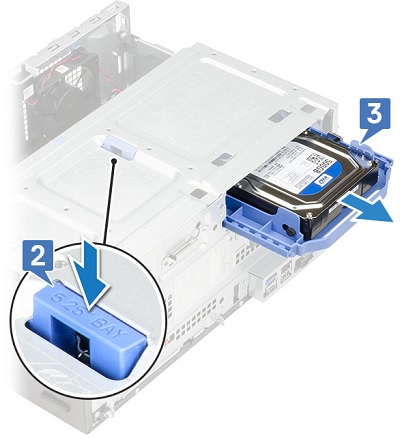

  1. Dışarı açılan paneldeki mavi 5,25 inç Bölme serbest bırakma mandalına bastırın [2] ve sürücüyü mavi yuvasından bilgisayarın ön tarafından dışarı doğru çekin [3]

SLN317723_en_US__8CRU_5070_3HDD_MT_03_BK

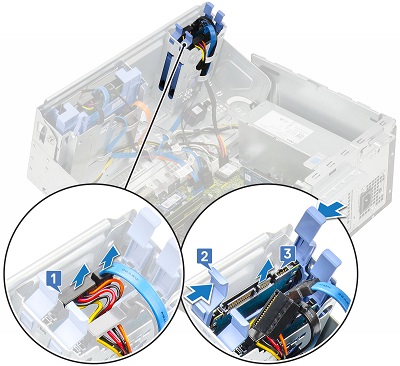

  1. 2,5 inç HDD, sistemin alt kısmında, dışarı doğru açılan panelde yer alır. Serbest bırakma panelini açın ve güç ve veri kablolarını sürücünün arkasından çıkarın [1]

SLN317723_en_US__9CRU_5070_2HDD_MT_01_BK

  1. Caddy'nin her iki tarafındaki mavi tırnaklara birlikte bastırın [2] ve sürücüyü bilgisayardan dışarı doğru çekin [3].

  2. İkinci bir 2,5 inç HDD takılıysa lütfen 2. ve 3. adımları tekrarlayın.



  1. M.2 SSD Kartı Çıkarmadan Önce Uygulanacak Çıkarma Öncesi Talimatları:

    1. Herhangi bir donanımın takılması ya da çıkarılması sırasında, her zaman tüm verilerin düzgün şekilde yedeklendiğinden emin olun

    2. Bilgisayarınızdan telefon, ağ veya USB kablolarını sökün

    3. Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerinden çıkarın

    4. Lütfen Sistem Kapağını ve Ön Çerçeveyi çıkarın

  2. Serbest bırakma panelini açın ve M.2 SSD kartı bellek yuvalarının önünde bulunur. Kartı sabitleyen vidayı çıkarın [1]

SLN317723_en_US__10CRU_5070_SSD_MT_01_BK

  1. Kart belirli bir açıyla çıktığında, kartı konnektörden dışarı doğru çekin ve bilgisayardan çıkarın [3]



  1. Optik Disk Sürücüsünü (DVD/CD RW) Çıkarmadan Önce Uygulanacak Çıkarma Öncesi Talimatlar:

    1. Herhangi bir donanımın takılması ya da çıkarılması sırasında, her zaman tüm verilerin düzgün şekilde yedeklendiğinden emin olun

    2. Bilgisayarınızdan telefon, ağ veya USB kablolarını sökün

    3. Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerinden çıkarın

    4. Lütfen Sistem Kapağını ve Ön Çerçeveyi çıkarın

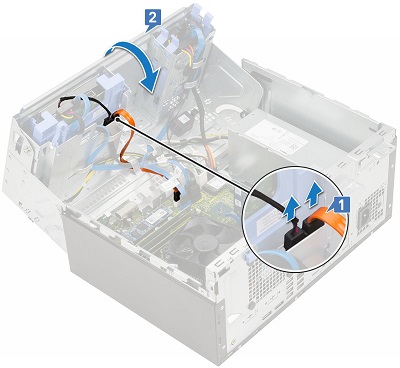

  2. Optik disk sürücüsü, dışarı doğru açılan panelinin üst kısmındaki 3,5 inç HDD altında yer alır. Paneli açın ve kabloları sürücünün arkasından çıkarın [1] ve paneli kapatın [2]

SLN317723_en_US__11CRU_5070_ODD_MT_01_BK

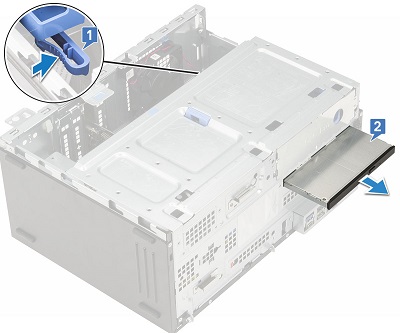

  1. Sürücünün arkasındaki mavi serbest bırakma tırnağını sıkın [1]

SLN317723_en_US__12CRU_5070_ODD_MT_02_BK

  1. Sürücüyü bilgisayar ön tarafından dışarı doğru kaydırın [2]



  1. Genişletme Kartlarını Çıkarmadan Önce Uygulanacak Çıkarma Öncesi Talimatlar:

    1. Herhangi bir donanımın takılması ya da çıkarılması sırasında, her zaman tüm verilerin düzgün şekilde yedeklendiğinden emin olun

    2. Bilgisayarınızdan telefon, ağ veya USB kablolarını sökün

    3. Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerinden çıkarın

    4. Lütfen Sistem Kapağını ve Ön Çerçeveyi çıkarın

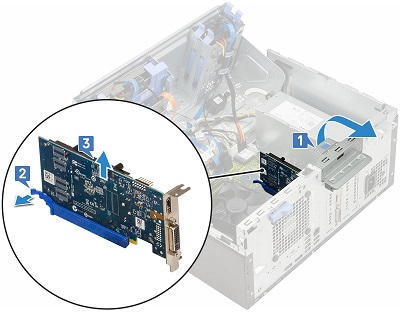

  2. Genişletme yuvaları sistemin arka tarafındadır, serbest bırakma panelini açın ve mavi tırnağı kullanarak seçenek yuvalarının kilidini açın [1]

SLN317723_en_US__13CRU_5070_ECard_MT_01_BK

  1. Kartın arkasındaki mavi serbest bırakma tırnağını itin [2] ve kartı yukarı kaldırarak sistemden çıkarın [3]



  1. Belleği Çıkarmadan Önceki Çıkarma Öncesi Talimatları:

    1. Herhangi bir donanımın takılması ya da çıkarılması sırasında, her zaman tüm verilerin düzgün şekilde yedeklendiğinden emin olun

    2. Bilgisayarınızdan telefon, ağ veya USB kablolarını sökün

    3. Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerinden çıkarın

    4. Lütfen Sistem Kapağını ve Ön Çerçeveyi çıkarın

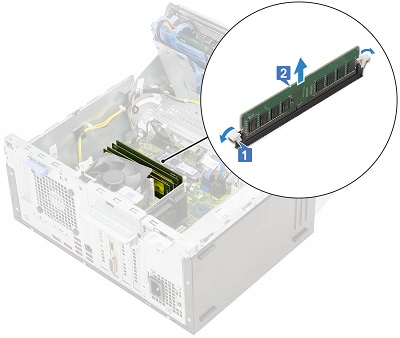

  2. Bellek, dışarı doğru açılan panelin altında ve Isı Emicisinin önünde bulunur. Bellek dimm'ini serbest bırakmak için dimm'in her iki tarafındaki tırnakları çekin [1]

SLN317723_en_US__14CRU_5070_Memory_MT_01_BK

  1. Dimm'i yukarı kaldırarak yuvadan ve bilgisayardan çıkarın [3]

SLN317723_en_US__1icon Not: Sistemde bulunan diğer Bellek DIMM'leri için 2. ve 3. Adımı tekrarlayın.



  1. Düğme Pili Çıkarmadan Önce Uygulanacak Çıkarma Öncesi Talimatlar:

    1. Herhangi bir donanımın takılması ya da çıkarılması sırasında, her zaman tüm verilerin düzgün şekilde yedeklendiğinden emin olun

    2. Bilgisayarınızdan telefon, ağ veya USB kablolarını sökün

    3. Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerinden çıkarın

    4. Lütfen Sistem Kapağını ve Ön Çerçeveyi çıkarın

  2. Düğme pil, i seçenek yuvaları ile ısı emicisi arasında bulunur, serbest bırakma panelini kaldırın ve pil çıkana kadar serbest bırakma mandalına bastırın [1]

SLN317723_en_US__16CRU_5070_Coin_MT_01_BK

  1. Pili konnektörden ve bilgisayardan kaldırın [2]



  1. Dahili Hoparlörleri Çıkarmadan Önce Uygulanacak Çıkarma Öncesi Talimatlar:

    1. Herhangi bir donanımın takılması ya da çıkarılması sırasında, her zaman tüm verilerin düzgün şekilde yedeklendiğinden emin olun

    2. Bilgisayarınızdan telefon, ağ veya USB kablolarını sökün

    3. Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerinden çıkarın

    4. Lütfen Sistem Kapağını ve Ön Çerçeveyi çıkarın

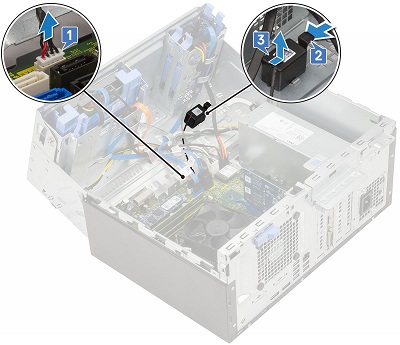

  2. Hoparlör, 2,5 inç HDD bölmeleri yanındaki dışarı doğru açılan panele klipslenmiştir. Kabloyu anakarttan çıkarın [1]

SLN317723_en_US__17CRU_5070_Speaker_MT_01_BK

  1. Hoparlördeki sabitleme tırnağını kaldırın [2] ve hoparlörü yuvasından dışarı doğru kaydırın [3]



  1. Isı Emicisi Fanını Çıkarmadan Önce Uygulanacak Çıkarma Öncesi Talimatlar:

    1. Herhangi bir donanımın takılması ya da çıkarılması sırasında, her zaman tüm verilerin düzgün şekilde yedeklendiğinden emin olun

    2. Bilgisayarınızdan telefon, ağ veya USB kablolarını sökün

    3. Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerinden çıkarın

    4. Lütfen Sistem Kapağını ve Ön Çerçeveyi çıkarın

  2. Isı emicisi fanı, sistemin ortasında, dışarı doğru açılan panelin altında yer alır. Paneli açın ve fan kablosunu anakarttan çıkarın [1]

SLN317723_en_US__18CRU_5070_Fan_MT_01_BK

  1. Dört (4) Torx vidayı fanın üst kısmından çıkarın [2] ve fanı kaldırarak sistemden çıkarın [3]



  1. Güç Kaynağı Ünitesini (PSU) Çıkarmadan Önce Uygulanacak Çıkarma Öncesi Talimatları:

    1. Herhangi bir donanımın takılması ya da çıkarılması sırasında, her zaman tüm verilerin düzgün şekilde yedeklendiğinden emin olun

    2. Bilgisayarınızdan telefon, ağ veya USB kablolarını sökün

    3. Bilgisayarınızı ve tüm bağlı aygıtları elektrik prizlerinden çıkarın

    4. Lütfen Sistem Kapağını ve Ön Çerçeveyi çıkarın

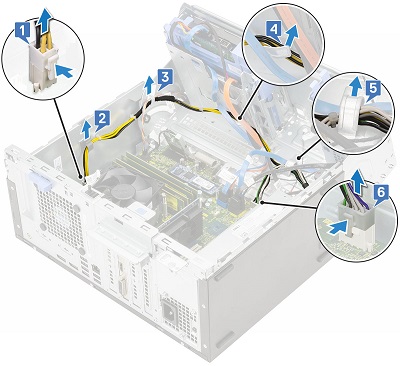

  2. PSU, bilgisayarın alt kısmında, dışarı doğru açılan panelin altında yer alır. Dışarı doğru açılan paneli açın ve güç kablolarını anakarttan çıkarın [1,6]

SLN317723_en_US__19CRU_5070_PSU_MT_01_BK

  1. PSU kablosunu sabitleme kancalarından çıkarın [2, 3, 4, 5]

  2. PSU'yu kasanın arka tarafına sabitleyen üç (3) vidayı sökün [1] ve PSU'nun önünde bulunan mavi serbest bırakma tırnağına bastırın [2] ve PSU'yu kaydırarak yukarı kaldırarak sistemden çıkarın [3]

SLN317723_en_US__19CRU_5070_PSU_MT_01_BK

Daha fazla yardıma ihtiyacınız olursa lütfen Teknik Destek ile iletişime geçin.
Bize Ulaşın OptiPlex 5070 parça çıkarma rehberinin içindekiler sayfasına geri dönün
