Przewodnik po wskaźnikach diagnostycznych notebooka Inspiron

Notebooki Dell Inspiron mają wbudowane wskaźniki diagnostyczne, takie jak kody dźwiękowe lub kody LED. Są one pomocne w diagnozowaniu i rozwiązywaniu problemów, które mogą wystąpić podczas uruchamiania notebooka. w celu wskazania momentu, w którym podczas włączania procedury testowej (POST) występują problemy z urządzeniem. Mogą to być:

• Sygnały dźwiękowe
• Przyciski zasilania, które wyświetlają różne stany i kolory
• Specjalne lampki diagnostyczne
• Połączenie ich wszystkich

Niniejszy artykuł zawiera omówienie kodów spotykanych w notebookach Inspiron i objaśnia ich znaczenie. Wskaźniki diagnostyczne mogą się różnić w zależności od modelu. Informacje dotyczące poszczególnych urządzeń można znaleźć w dokumentacji notebooka firmy Dell. Wskaźniki te stanowią jedynie punkt wyjścia do znalezienia czynności rozwiązywania problemów związanych z uruchamianiem.

Spis treści:

1. Diagnostyczne diody LED notebooków serii Inspiron (lata 2020–2025)
2. Diagnostyczne diody LED notebooków serii Inspiron (lata 2016–2020)
3. Diagnostyczne diody LED notebooków serii Inspiron (lata 2006–2016)
4. Diagnostyczne diody LED notebooków serii Inspiron (przed rokiem 2006)
5. Kody dźwiękowe notebooków Inspiron
6. Słownik skrótów

Powrót do góry

Diagnostyczne diody LED notebooków serii Inspiron (od roku 2020 do obecnych modeli)

W najnowszych seriach dioda LED zasilania lub baterii zapewnia teraz zwiększoną liczbę błyśnięć i zmianę koloru, aby wskazać, gdzie wystąpił problem.

Diody LED zasilania i naładowania baterii lub stanu

Informacje na temat kodów błędów diagnostycznych zawsze zastępują inne funkcje diod LED. Na przykład kody baterii dla niskiego poziomu naładowania baterii lub dla awarii baterii nie zostaną wyświetlone, gdy wyświetlane są informacje na temat kodów błędów diagnostycznych.

---

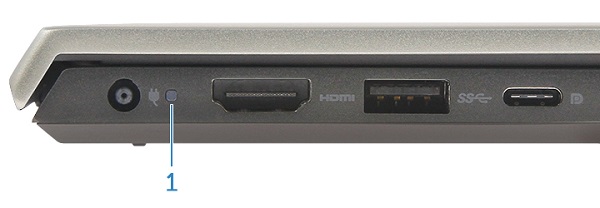

Dioda LED zasilania lub baterii

Stan zasilania



Stan diody LED zasilania w notebookach Inspiron (lata 2020–2025).

Stan diody LED zasilania	Opis
Solid White
On
Flashing White	Standby
Off	Hibernate
Off	Soft Off
Off	No AC Power or Battery

---

Diody LED baterii

Wskaźnik LED baterii w notebookach Inspiron (lata 2020–2025)

Stan diody LED zasilania	Opis
Alternatively Flashing Amber and then White	An unsupported Non-Dell AC Adapter or Battery is attached to your PC.
Constantly Flashing Amber	Below Low Battery Level
LEDs Off	Battery in full charge mode with AC Adapter present
Constant White	Battery in charge mode with AC Adapter present

Diagnostyczne kontrolki LED

Kod diagnostyczny składa się z dwóch liczb (grupa pierwsza: miganie kolorem bursztynowym; grupa druga: miganie kolorem białym).

• dioda LED baterii błyska na pomarańczowo maksymalnie dziewięć razy, gaśnie na 1,5 sekundy, a następnie uruchamiana jest druga grupa.
• dioda LED baterii błyska na biało maksymalnie 9 razy, gaśnie na 3 sekundy, a następnie ponownie uruchamiana jest pierwsza grupa.

Na przykład: Nie wykryto pamięci (2, 3). Na przykład nie wykryto pamięci (2, 3), dioda LED baterii miga dwa razy na pomarańczowo, po czym następuje pauza, a następnie miga trzy razy na biało, pauza itd. Schemat jest powtarzany do momentu wyłączenia notebooka.

Diagnostyczny wskaźnik LED w notebookach Inspiron (lata 2020–2025)

Stan diody LED zasilania		Opis problemu	Sugerowane rozwiązanie
Światło bursztynowe	Biały
1	1	M-BIST: Trusted Platform Module failure	W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
1	2	M-BIST: SPI Flash Unrecoverable	W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
1	5	I-Fuse failure	W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
1	6	EC Internal failure	Odłącz wszystkie źródła zasilania (na przykład zasilacz sieciowy, baterię itd.). Usuń energię resztkową, przytrzymując przycisk zasilania Jeśli problem się powtarza, skontaktuj się z pomocą techniczną firmy Dell w celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów.
2	1	CPU Failure	Uruchamianie narzędzia do diagnostyki procesorów firmy Intel Jeśli problem będzie się powtarzał, skontaktuj się z pomocą techniczną w celu uzyskania dalszej pomocy
2	2	System Board: BIOS, ROM Failure	Zaktualizuj system BIOS do najnowszej wersji. Zapoznaj się z naszym przewodnikiem po aktualizacjach systemu BIOS Jeśli problem będzie się powtarzał, skontaktuj się z pomocą techniczną w celu uzyskania dalszych instrukcji rozwiązywania problemów
2	3	No Memory/RAM detected	Potwierdzenie instalacji pamięci Wykonaj kolejne działania rozwiązywania problemów
2	4	Memory/RAM failure	Sprawdź i popraw osadzenie modułów pamięci Wykonaj kolejne działania rozwiązywania problemów z pamięcią
2	5	Invalid Memory Installed	Sprawdź i popraw osadzenie modułów pamięci Wykonaj kolejne działania rozwiązywania problemów z pamięcią
2	6	System board, Chipset Error	Zaktualizuj system BIOS do najnowszej wersji. Zapoznaj się z naszym przewodnikiem po aktualizacjach systemu BIOS W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
2	7	LCD failure	Zaktualizuj system BIOS do najnowszej wersji. Zapoznaj się z naszym przewodnikiem po aktualizacjach systemu BIOS W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
2	8	LCD Power Rail failure	W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
3	1	CMOS battery failure	Wykonaj działania rozwiązywania problemów z baterią CMOS Jeśli problem będzie się powtarzał, skontaktuj się z pomocą techniczną w celu uzyskania dalszych instrukcji rozwiązywania problemów
3	2	PCI or Video card/chip failure	W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
3	3	BIOS Recovery 1	Nie odnaleziono obrazu przywracania W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
3	4	BIOS Recovery 2	Obraz przywracania systemu jest nieprawidłowy W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
3	5	Power Rail Failure	Błąd sekwencji zasilania EC W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
3	6	SBIOS Flash Corruption	System SBIOS wykrył uszkodzenie pamięci Flash W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
3	7	ME Error	Upłynął limit czasu oczekiwania (timeout) na odpowiedź ME na komunikat HECI W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
4	1	Memory Dual Inline memory modeul (DIMM) power rail failure	Reset and swap the memory among the available slots If issue persists memory module failure
4	2	CPU Power Cable Connection issue	Run the Power Supply Unit (PSU) Bult-In Self-Test (BIST) If issue continues Motherboard, PSU, and cabling failure

Powrót do góry

---

Diagnostyczne diody LED notebooków serii Inspiron (lata 2016–2020)

W tej serii sygnały dźwiękowe lampek diagnostycznych zostały w większości usunięte. Zamiast nich do wskazywania problemów używane są mignięcia i zmiany kolorów przycisku zasilania.

kliknij znajdujący się poniżej tytuł sekcji, którą chcesz otworzyć, aby zobaczyć zawartość.

Diody LED zasilania i naładowania baterii/stanu

Informacje na temat kodów błędów diagnostycznych zawsze zastępują inne funkcje diod LED. Na przykład kody baterii dla niskiego poziomu naładowania baterii lub dla awarii baterii nie zostaną wyświetlone, gdy wyświetlane są informacje na temat kodów błędów diagnostycznych.

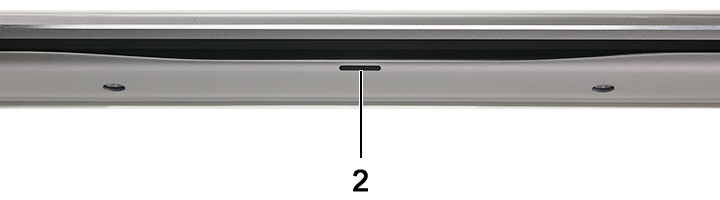

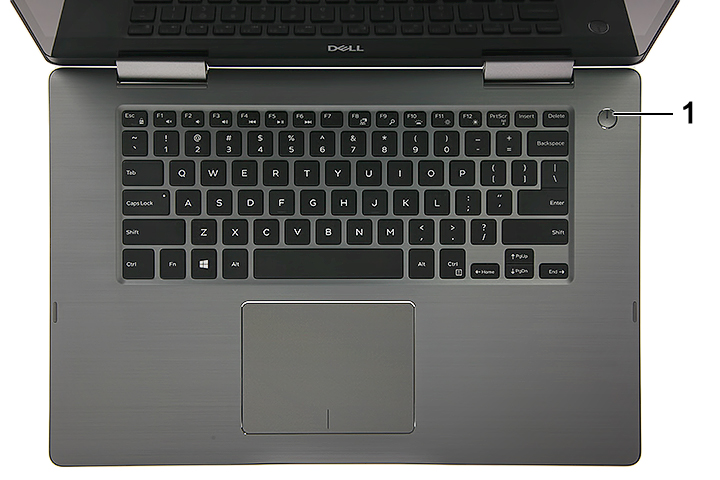

Wskaźnik LED zasilania w notebookach Inspiron (lata 2016–2020).

1	Power Button LED
2	Front Battery LED

Stan zasilania

Stan diody LED zasilania w notebookach Inspiron (lata 2016–2020).

Stan diody LED zasilania	Opis
Solid White	On
Flashing White	Standby
Off	Hibernate
Off	Soft Off
Off	No AC Power or Battery

Zarządzanie akumulatorami

Wskaźnik LED baterii w notebookach Inspiron (lata 2016–2020)

Stan diody LED zasilania	Opis
Alternatively Flashing Amber and then White	An unsupported Non-Dell AC Adapter or Battery is attached to your PC
Constantly Flashing Amber	Below Low Battery Level
LEDs Off	Battery in full charge mode with AC Adapter present
Constant White	Battery in charge mode with AC Adapter present

Diagnostyczne kontrolki LED

Kod diagnostyczny składa się z dwóch liczb (grupa pierwsza: miganie kolorem bursztynowym; grupa druga: miganie kolorem białym).

• dioda LED baterii błyska na pomarańczowo maksymalnie dziewięć razy, gaśnie na 1,5 sekundy, a następnie uruchamiana jest druga grupa.
• dioda LED baterii błyska na biało maksymalnie 9 razy, gaśnie na 3 sekundy, a następnie ponownie uruchamiana jest pierwsza grupa.

Na przykład: Nie wykryto pamięci (2, 3). Na przykład nie wykryto pamięci (2, 3), dioda LED baterii miga dwa razy na pomarańczowo, po czym następuje pauza, a następnie miga trzy razy na biało, pauza itd. Schemat jest powtarzany do momentu wyłączenia notebooka.

Diagnostyczny wskaźnik LED w notebookach Inspiron (lata 2016–2020)

Stan diody LED zasilania		Opis problemu	Sugerowane rozwiązanie
Światło bursztynowe	Biały
2	1	CPU Failure	Uruchamianie narzędzia do diagnostyki procesorów firmy Intel Jeśli problem będzie się powtarzał, skontaktuj się z pomocą techniczną w celu uzyskania dalszej pomocy
2	2	System Board: BIOS, ROM Failure	Zaktualizuj system BIOS do najnowszej wersji Jeśli problem będzie się powtarzał, skontaktuj się z pomocą techniczną w celu uzyskania dalszych instrukcji rozwiązywania problemów
2	3	No Memory/RAM detected	Potwierdzenie instalacji pamięci Wykonaj kolejne działania rozwiązywania problemów
2	4	Memory/RAM failure	Sprawdź i popraw osadzenie modułów pamięci Wykonaj kolejne działania rozwiązywania problemów z pamięcią
2	5	Invalid Memory Installed	Sprawdź i popraw osadzenie modułów pamięci Wykonaj kolejne działania rozwiązywania problemów z pamięcią
2	6	System board, Chipset Error	Zaktualizuj system BIOS do najnowszej wersji. Zapoznaj się z naszym przewodnikiem po aktualizacji systemu BIOS. W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
2	7	LCD failure	Zaktualizuj system BIOS do najnowszej wersji. Zapoznaj się z naszym przewodnikiem po aktualizacji systemu BIOS. W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
3	1	CMOS battery failure	Wykonaj działania rozwiązywania problemów z baterią CMOS Jeśli problem będzie się powtarzał, skontaktuj się z pomocą techniczną w celu uzyskania dalszych instrukcji rozwiązywania problemów
3	2	PCI or Video card/chip failure	W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
3	3	BIOS Recovery 1	Nie odnaleziono obrazu przywracania W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
3	4	BIOS Recovery 2	Obraz przywracania systemu jest nieprawidłowy W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
3	5	Power Rail Failure	Błąd sekwencji zasilania EC W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
3	6	SBIOS Flash Corruption	System SBIOS wykrył uszkodzenie pamięci Flash W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell
3	7	ME Error	Upłynął limit czasu oczekiwania (timeout) na odpowiedź ME na komunikat HECI W celu uzyskania dalszej pomocy w zakresie rozwiązywania problemów skontaktuj się z działem pomocy technicznej firmy Dell

Powrót do góry

---

Diagnostyczne diody LED notebooków serii Inspiron (lata 2006–2016)

W systemach wyprodukowanych w tym czasie stosowano jedynie stany diod LED do przedstawiania stanu baterii i dysku twardego. Sekcja kodów dźwiękowych zawiera tabelę słyszalnych kodów dźwiękowych.

kliknij znajdujący się poniżej tytuł sekcji, którą chcesz otworzyć, aby zobaczyć zawartość.

Kontrolki LED zasilania i baterii

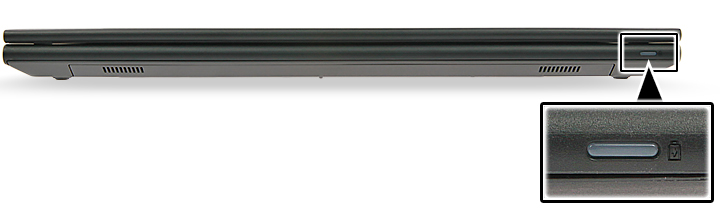

Wskaźnik LED systemu w notebookach Inspiron (lata 2006–2016)

Stan diody LED systemu	Stan systemu
White	The power adapter is connected, and the battery is being charged.
Amber	The battery charge is low or critical.
Off	Off   Komputer jest podłączony i trwa ładowanie baterii Komputer pracuje na baterii, a bateria ma ponad 10% poziomu naładowania

Powrót do góry

---

Diagnostyczne diody LED notebooków serii Inspiron (przed rokiem 2006)

Te notebooki używają diod LED przycisków klawiatury. W systemach tych stosowano diody LED klawiszy, ale poza modelem Inspiron 1501 wszystkie inne modele Inspiron z tego okresu wykorzystywały kody dźwiękowe jako wskaźniki diagnostyczne notebooka.

kliknij znajdujący się poniżej tytuł sekcji, którą chcesz otworzyć, aby zobaczyć zawartość.

Diody LED notebooka

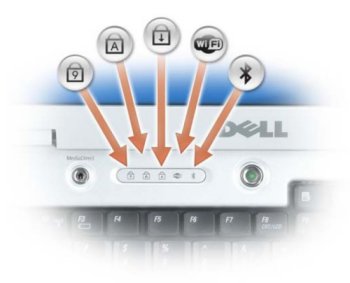

Modele te są wyposażone w blok diod LED stanu klawiatury z przodu obudowy. Mogą one świecić stałym zielonym światłem, migać na zielono lub być wyłączone.

Wskaźnik LED klawiatury w notebookach Inspiron (przed rokiem 2006)

Ikona LED klawiatury	Opis
	Caps Lock light - Turns on when the Caps Lock is engaged.
	Scroll Lock light - Turns on when the Scroll Lock is engaged.
	Number Lock light - Turns on when the Number Lock is enabled.

Specyficzne diody diagnostyczne LED modelu Inspiron 1501

Diagnostyczny wskaźnik LED w notebookach Inspiron (przed rokiem 2006)

Num Lock	Caps Lock	Scroll Lock	Opis	Dalsze kroki
Off	Flash	Off	The memory is believed to be good, but it is about to be exercised (such as when shadowing the BIOS and when testing or zeroing all memory).	Popraw osadzenie modułów pamięci Kontakt z pomocą techniczną
Off	On	Off	The system is performing diskette and hard disk initialization.	Kontakt z pomocą techniczną
Off	On	Flash	Flash USB controller initialization.	Odłącz wszystkie urządzenia USB Kontakt z pomocą techniczną
Off	On	On	No DIMM is installed.	Zainstaluj moduły pamięci Popraw osadzenie modułów pamięci Kontakt z pomocą techniczną
Flash	On	On	EC turn on Pentium.	Sprawdź i popraw osadzenie procesora. Kontakt z pomocą techniczną
Flash	Flash	On	Call option ROM for Video.	Kontakt z pomocą techniczną
Flash	Flash	Flash	CMOS initialization, SMI initialization, timer, gate A20, and mouse.	Kontakt z pomocą techniczną
On	On	On	POST has completed, and the BIOS is about to go to the PSA module.	Sprawdź problemy z rozruchem Kontakt z pomocą techniczną

Diody LED baterii

Jeśli notebook jest podłączony do gniazdka elektrycznego, lampka stanu akumulatora zachowuje się w następujący sposób:

• Ciągłe światło zielone — trwa ładowanie baterii.
• Migające światło zielone — bateria jest prawie całkowicie naładowana.

Jeśli komputer jest zasilany z baterii, lampka funkcjonuje następująco:

• Wyłączona — bateria jest odpowiednio naładowana lub komputer jest wyłączony
• Migające światło pomarańczowe — niski poziom baterii.
• Ciągłe światło pomarańczowe — krytycznie niski poziom baterii.

Powrót do góry

---

Kody dźwiękowe notebooków Inspiron

Poza różnymi rodzajami lampek diagnostycznych dostępne są także sygnały dźwiękowe w modelach tych komputerów.

Kody są rozpoznawane przez producentów i pozostały takie same przez jakiś czas.

Znaczenie kodów znajduje się w tabeli poniżej.

kliknij znajdujący się poniżej tytuł sekcji, którą chcesz otworzyć, aby zobaczyć zawartość.

Tabela kodów dźwiękowych

Kody dźwiękowe w notebookach Inspiron

Diagnostyczne kody dźwiękowe
Kod	Powód	Sugerowane rozwiązanie
1	BIOS ROM Checksum in progress or failure	Contact Technical Support
2	No memory modules detected	Learn How to Diagnose and Resolve Common Memory Issues on a Dell Desktop Computer.
3	Chipset Error Time-of-day clock test failure Gate A20 Failure Super I/O chip Failure Keyboard controller test failure	Contact Technical Support
4	RAM read/write error	Learn How to Diagnose and Resolve Common Memory Issues on a Dell Desktop Computer.
5	Real-Time Clock Failure	Replace the CMOS Battery, Contact Technical Support if problem persists.
6	Video BIOS test Failure	Learn How to Run a Preboot Diagnostic Test on a Dell Computer.
7	CPU Cache Test Failure	Contact Technical Support
8	LCD Failure	Contact Technical Support

Powrót do góry

Słownik skrótów:

W tabeli podano definicje skrótów użytych w tym artykule.
