PowerVault MD24xx: 케이블 관리 암 설치 방법

케이블 관리 암은 랙 마운트 PowerVault MD24xx 엔클로저에 설치할 수 있는 선택적 구성 요소입니다. 2U 엔클로저(MD2412 및 MD2424)는 단일 CMA(Cable Management Arm)와 4U 엔클로저(MD2460)가 2개의 케이블 관리 암과 함께 제공됩니다.

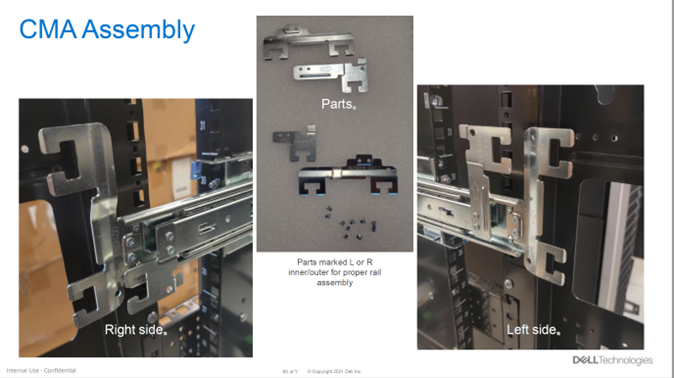

먼저 CMA 설치를 시작하기 전에 모든 부품이 있는지 확인합니다(아래 중앙 이미지 참조).

설치 프로세스의 첫 번째 단계는 브래킷을 올바른 면에 올바르게 설치하는 것입니다. 아래 이미지의 각 브래킷은 다음과 같이 표시됩니다.

• INNER-R - 이 브래킷은 후면에서 볼 때 엔클로저 왼쪽에 있는 레일의 내부 부분에 설치됩니다.
• 내부 L - 이 브래킷은 후면에서 볼 때 엔클로저 오른쪽에 있는 레일의 내부 부분에 설치됩니다.
• OUTER-R - 이 브래킷은 후면에서 살펴볼 때 엔클로저 왼쪽에 있는 레일의 바깥쪽 부분에 설치됩니다.
• OUTER-L - 이 브래킷은 후면에서 살펴볼 때 엔클로저 오른쪽에 있는 레일의 바깥쪽 부분에 설치됩니다.

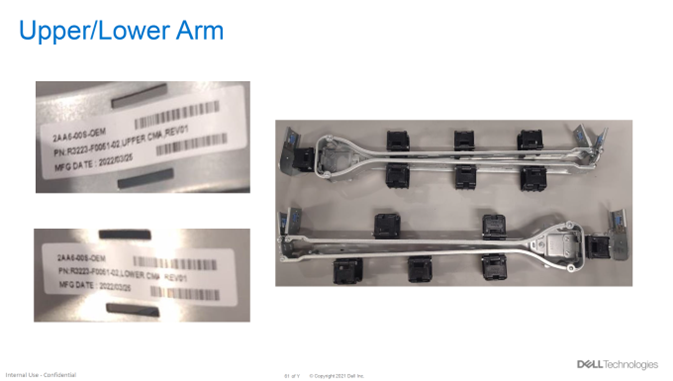

다음 이미지는 MD2460(레이블 포함)의 CMA를 상자에서 꺼내는 것을 보여줍니다.

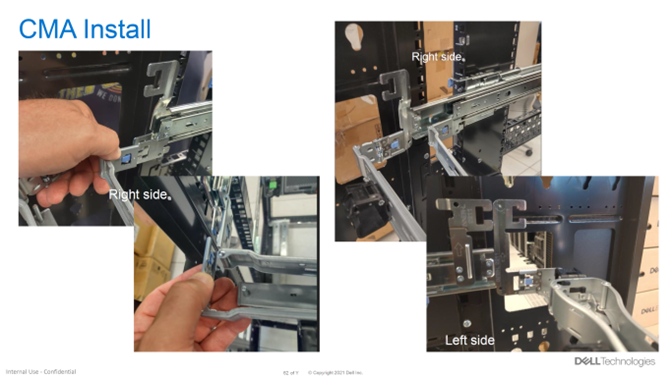

다음 단계에서는 MD2460 엔클로저에 케이블 관리 암을 올바르게 설치하는 것을 설명합니다. 컨텍스트는 아래 이미지를 참조하십시오.

1. 후면에서 엔클로저를 보면 아래 이미지와 같이 왼쪽 레일에 2개의 CMA 브래킷(내부-R 및 외부 R 표시)을 설치합니다.
2. 후면에서 엔클로저를 보면 아래 이미지와 같이 오른쪽 레일에 2개의 CMA 브래킷(내부-L 및 외부 L 표시)을 설치합니다.

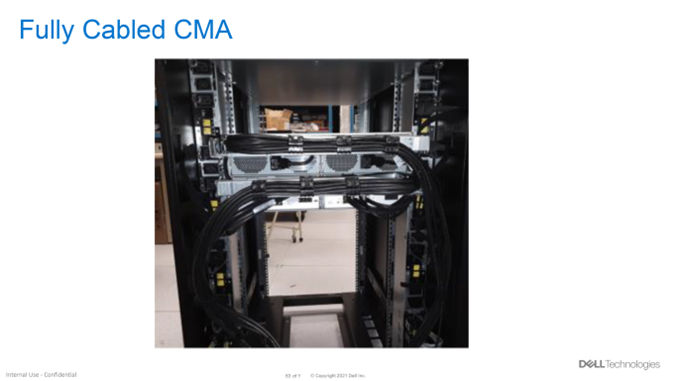

Best Practice를 위해 먼저 상단 CMA를 설치한 다음 엔클로저 왼쪽과 오른쪽의 전원 공급 장치 케이블로 CMA를 채우는 것이 좋습니다. 그런 다음 하단 CMA를 설치하고 엔클로저의 왼쪽과 오른쪽에서 SAS 케이블로 CMA를 채웁니다. 케이블이 완전히 연결된 CMA는 아래 이미지를 참조하십시오.
