Artikelnummer: 000125853
Dell Performance Docking Station WD19DC eller WD19DCS er en enhet som kobler alle enhetene dine til den bærbare PC-en ved hjelp av et USB Type-C-kabelgrensesnitt (USB-C). Hvis du kobler den bærbare PC-en til dokkingstasjonen, får du tilgang til alle eksterne enheter uten å måtte koble hver enhet til den bærbare PC-en. (Eksempel: Mus, tastatur, stereohøyttalere, ekstern harddisk og store skjermer.)
Årsakinformasjon er ikke tilgjengelig.
Hvis du trenger hjelp med spesifikasjoner, oppsett, tilkobling av en ekstern skjerm, feilsøking av vanlige problemer og så videre, kan du se den utvidbare delen nedenfor.
Tilkoblingsmuligheter for bærbar PC | Dobbel USB-C (med DisplayPort over USB-C alternativ modus eller Thunderbolt 3) |
---|---|
Videoporter |
|
Lydporter (bare WD19DC) |
|
Nettverksporter |
|
USB-porter |
|
Power eller DC-In |
|
Strømtilførsel | Bærbare Dell-PC-er
|
Dell Performance Docking Station WD19DC eller WD19DCS er utformet for bærbare PC-er med to USB-C-porter som støtter DisplayPort over USB-C-protokollen . Før du bruker dokkingstasjonen, må du kontrollere at den bærbare PC-en har to USB-C-porter.
Produkt | Modellnummer | WD19DC – 240 W strømadapter med 210 W strømforsyning |
---|---|---|
Latitude | 3390 2-i-1, 3400, 3490, 3500 og 3590 | Støttes* |
Latitude | 5280, 5289, 5290, 5290 2-i-1, 5300 2-i-1, 5300, 5400, 5480, 5490, 5500, 5580 og 5590 | Støttes* |
Latitude | 5491 og 5591 | Støttes* |
Latitude | 7200 2-i-1, 7280, 7285, 7300, 7380, 7389, 7390, 7390 2-i-1, 7400, 7400 2-i-1, 7480 og 7490 | Støttes* |
Dell Precision | 3520, 3530 og 3540 | Støttes* |
Dell Precision | 5520, 5530 og 5530 2-i-1 | Støttes* |
Dell Precision | 7520 og 7720 | Støttes* |
Dell Precision | 7530, 7730 og 7740 | Anbefalt |
Robust | 5420, 5424 og 7420 | Støttes* |
XPS | 9360, 9365, 9370 og 9380 | Støttes* |
XPS | 9560 og 9575 | Støttes* |

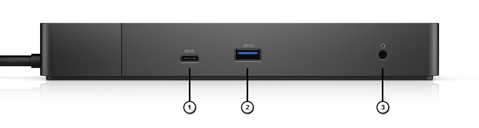

Figur 1: Porter foran på Dell Performance Docking Station WD19DC eller WD19DCS
1. | USB-C 3.1 Gen1 |
---|---|
2. | USB 3.1 Gen1 |
3. | Kombinert hodetelefon/mikrofon (bare WD19DC) |
Figur 2: Porter bak på Dell Performance Docking Station WD19DC eller WD19DCS
1. | Lydutgang (kun WD19DC) |
---|---|
2. | DisplayPort 1.4 |
3. | DisplayPort 1.4 |
4. | HDMI 2.0 |
5. | USB-C 3.1 Gen1 med DP 1.4 |
6. | 2 x USB 3.1 Gen1 |
7. | Gigabit Ethernet |
8. | AC-strøm |
Dell anbefaler følgende applikasjoner for å automatisere installasjonen av BIOS, fastvare, driver og kritiske oppdateringer som er spesifikke for den bærbare PC-en og dokkingstasjonen din:
Hvis du vil vite mer om installasjon av drivere for Dell Performance Docking Station WD19DC eller WD19DCS dokkingstasjon, kan du se følgende artikkel i Dells kunnskapsbase: Installasjonsveiledning for driver for Dell Performance Docking Station WD19DC eller WD19DCS
Microsoft Windows-operativsystem omfatter bare VGA-grafikkdriverne. Vi anbefaler at du installerer de nyeste Dell-grafikkdriverne som gjelder for den bærbare PC-en for optimal grafikkytelse. Den nyeste versjonen er tilgjengelig fra Dell-nettstedet for drivere og nedlastinger under delen Video.
Før du kobler dokkingstasjonen til den bærbare PC-en og kobler til en skjerm og andre eksterne enheter, må du installere alle de nødvendige driverne.
Koble skjermen til dokkingstasjonen ved hjelp av DisplayPort-, HDMI- eller USB-C-kabelen som følger med skjermen. Dokkingstasjonen støtter opptil seks skjermer* (kun tilgjengelig på utvalgte bærbare Dell-PC-er) som er tilkoblet samtidig. Se tabellen for skjermoppløsning nedenfor for mer informasjon om den støttede oppløsningen ved tilkobling av flere skjermer til dokkingstasjonen.
Hvis du vil vite mer om hvordan du konfigurerer og feilsøker problemer med oppsett av flere skjermer, kan du se følgende artikler i Dells kunnskapsbase: Slik konfigurerer du to skjermer eller flere skjermer, eller hvordan du feilsøker problemer med flere skjermer
Eksterne skjermer krever en viss båndbredde for å fungere på riktig måte. Skjermer med høyere oppløsning krever mer båndbredde.
Resolution (oppløsning) |
Nedre grense for nødvendig båndbredde |
---|---|
1 x FHD (1920 x 1080) ved 60 Hz | 3,2 Gbps |
1 x QHD (2560 x 1440) ved 60 Hz | 5,6 Gbps |
1 x 4K (3840 x 2160) ved 30 Hz | 6,2 Gbps |
1 x 4K (3840 x 2160) ved 60 Hz | 12,5 Gbps |
Tilgjengelig DisplayPort-båndbredde | Enkel skjerm (maksimal oppløsning) | To skjermer (maksimal oppløsning) | Tre skjermer (maksimal oppløsning) | Fire skjermer (maksimal oppløsning) |
---|---|---|---|---|
HBR2 (HBR2 x4-spor – 17,2 GB/s) |
|
|
|
|
HBR3 (HBR3 x4-spor – 25,9 GB/s) |
|
|
|
Ved hjelp av kjedekobling:
|
Symptom | Mulig løsning |
---|---|
Dokkingstasjonen slås ikke på. |
|
Ingen video på skjermene som er koblet til High Definition Multimedia Interface-porten (HDMI) eller DisplayPort-porten (DP) på dokkingstasjonen. |
|
Bildet på den tilkoblede skjermen er forvrengt eller flimrer. |
|
Bildet på den tilkoblede skjermen vises ikke som en utvidet skjerm. |
|
Lydkontakten fungerer ikke, eller lyden er forsinket. (Bare WD19DC) |
|
USB-portene på dokkingstasjonen fungerer ikke. |
|
HDCP-innhold vises ikke på den tilkoblede skjermen. |
Merk: Skjermen som er koblet til dokkingstasjonen, må støtte HDCP 2.2.
|
LAN-porten fungerer ikke. |
|
Kabellampen lyser ikke etter tilkobling til verten. |
|
USB-porten har ingen funksjon i et pre-OS-miljø. | Hvis BIOS-oppsettet har en USB-konfigurasjonsside, må du kontrollere at følgende alternativer er merket av:
|
PXE-oppstart fungerer ikke for dokkingstasjonen. | Hvis BIOS-oppsettet har en integrert NIC-side, velger du Enabled w/PXE. Hvis BIOS-oppsettet på den bærbare PC-en har en USB-konfigurasjonsside, må du kontrollere at følgende alternativer er merket av:
|
USB-oppstart fungerer ikke. | Hvis BIOS-oppsettet har en USB-konfigurasjonsside, må du kontrollere at følgende alternativer er merket av:
|
Strømadapteren vises som Not Installed (Ikke installert) på siden Battery Information (Batteriinformasjon) i Dell BIOS Setup (BioS-oppsett) når Type-C-kabelen er koblet til. |
|
Eksterne enheter som er koblet til dokkingstasjonen, fungerer ikke i et pre-OS-miljø. | Hvis BIOS-oppsettet på den bærbare PC-en har en USB-konfigurasjonsside, må du merke av for følgende alternativ for å aktivere dokkingstasjonsfunksjonen i et pre-OS-miljø:
|
Varselmeldingen «You have attached an undersized power adapter to your system» (Du har koblet en underdimensjonert strømadapter til systemet) vises når dokkingstasjonen er koblet til den bærbare PC-en. |
|
Varselmelding om underdimensjonert strømadapter vises, og kabellampen er av. |
|
Ingen ekstern skjerm, og LED-lampen for USB eller data og kabel er av. |
|
Når den bærbare PC-en eller dokken flyttes, slås LED-kabellampen av. |
|
Feilsøke problemer med flere skjermer. |
|
Med Ubuntu ® 18.04 LTS blir WI-FI slått av når dokkingstasjonen er koblet til den bærbare PC-en. Wi-Fi slås på igjen etter omstart av den bærbare PC-en. |
|
Her er noen anbefalte artikler relatert til dette emnet som kan være av interesse for deg.
Se denne videoen for å lære hvordan du bruker Dell Performance Docking Station WD19DC eller WD19DCS.
Varighet: 03:02 (mm:ss format)
Når det er tilgjengelig, kan du velge språkinnstillinger for undertekst (undertekster) ved hjelp av innstillinger eller CC-ikonet på denne videospilleren.
Dell Performance Docking Station WD19DC eller WD19DCS fungerer med bærbare PC-er som støtter to USB-C-porter som støtter DisplayPort over USB-C. WD19DC eller WD19DCS dokkingstasjon er også kompatibel med en bærbar PC som har to Thunderbolt 3-porter .
USB-C, også kjent som USB Type-C, er en industristandard kontakt for overføring av både data og strøm over én enkelt kabel. USB-C er en vanlig kontakttype. Ulike protokoller kan implementeres. (Eksempel: USB 2.0, USB 3.0, alternative moduser som USB-strømforsyning, DisplayPort over USB-C og Thunderbolt 3.) Hvis du vil ha mer informasjon, kan du se: Veiledning for USB Type-C
DisplayPort over USB-C muliggjør full DisplayPort AV-ytelse. (Kjøre skjermoppløsninger på 4K og høyere.) Det er SuperSpeed USB-data (USB 3.1) og opptil 100 W strøm med praktisk vendbar plugg og kabelretning. DisplayPort er den første AV-protokollen som overføres via USB-C.
Du kan enkelt finne ut om USB-C-porten støtter DisplayPort over USB-C ved å se etter DisplayPort-ikonet ved siden av USB-C-porten.
Før du bruker dokkingstasjonen, må du kontrollere at den bærbare PC-en har en DisplayPort over USB-C- eller Thunderbolt 3-port som er utformet for å støtte dokkingstasjonen.
Dell Performance Docking Station WD19DC eller WD19DCS er testet for bestemte bærbare Dell-PC-er. Se brukerhåndboken for dokkingstasjonen for å finne en liste over fullstendig testede og støttede bærbare Dell-PC-er. På bærbare PC-er som ikke er fra Dell, og som har en dobbel USB-C-port, kan du oppleve begrenset eller ingen funksjonalitet.
Dell Performance Docking Station WD19DC eller WD19DCS gir strøm til den bærbare PC-en via USB-C-kabelen i følgende scenarier:
Bærbare Dell-PC-er
Bærbare PC-er som ikke er fra Dell
