Guia de remoção e desmontagem de Unidades substituíveis do cliente (CRUs) do OptiPlex 3060 de formato pequeno (SFF)

Instruções a serem seguidas antes da remoção da tampa do sistema:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

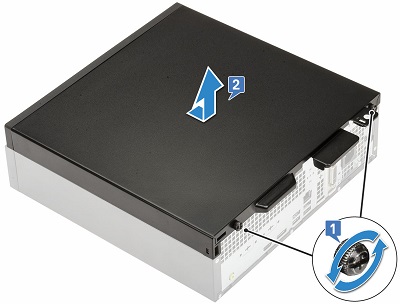

Solte os dois (2) parafusos prisioneiros que prendem a tampa ao chassi [1]. Deslize a tampa em direção à parte traseira do PC e levante-para removê-la do sistema [2].

Instruções a serem seguidas antes da remoção da tampa frontal:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema.

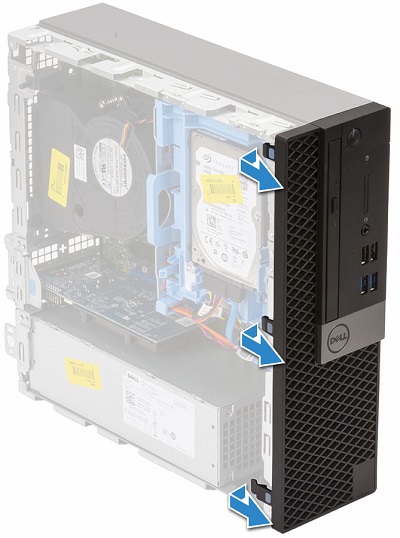

Levante os três clipes de retenção que ficam na parte superior da borda. Gire a borda para baixo em direção à mesa para soltar os ganchos na parte inferior.

Instruções a serem seguidas antes da remoção do conjunto de disco rígido:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema.

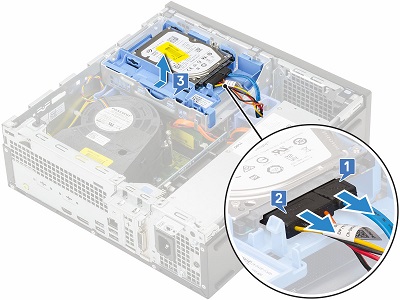

Desconecte os cabos de alimentação e de dados da parte traseira do disco rígido [1, 2]. Empurre a presilha de liberação e levante o disco rígido, removendo-o do conjunto [3].

Instruções a serem seguidas antes da remoção do conjunto de disco rígido e da unidade óptica:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema, a tampa frontal e o disco rígido.

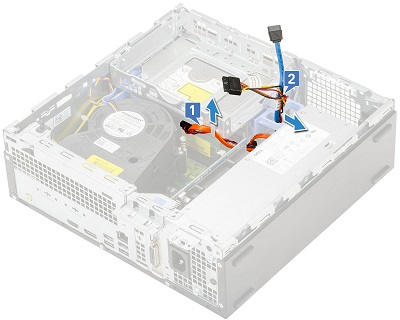

Retire do clipe de retenção e da presilha de liberação os cabos da ODD e do disco rígido [1, 2].

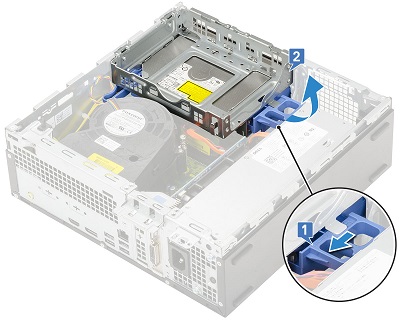

Deslize a trava de liberação do disco rígido/da ODD em direção à parte traseira do sistema [1] para destravar o módulo e levantá-lo do sistema [2].

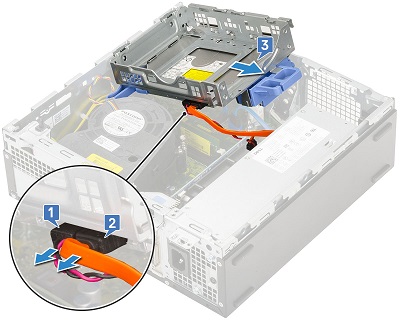

Desconecte os cabos da ODD da unidade óptica [1 e 2], levante o módulo e retire-o do sistema [3].

Instruções a serem seguidas antes da remoção da ODD (Optical Disc Drive, Unidade de Disco Óptico):

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema e a tampa frontal.

Siga as etapas 2, 3 e 4 do guia do módulo de disco rígido/ODD, mas não remova o módulo do sistema.

Aperte e empurre a trava de liberação azul na parte traseira da ODD [1, 2]. Puxe a unidade de disco óptico e retire-a da parte frontal do chassi [3].

Instruções a serem seguidas antes da remoção da placa SSD PCIe M.2:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema, a tampa frontal, o conjunto de disco rígido e o módulo do disco rígido/ODD.

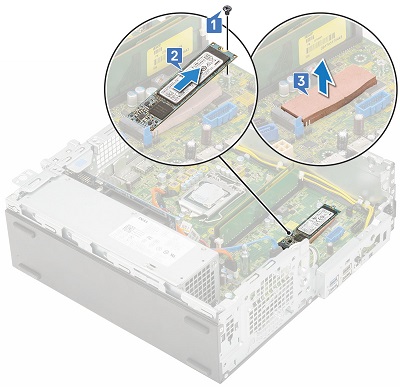

Remova o único parafuso que prende a placa à placa-mãe [1]. Levante a placa e puxe-a para fora do conector [2]. Em seguida, remova o pad térmico da SSD [3].

Instruções a serem seguidas antes da remoção da memória:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema, a tampa frontal, o conjunto de disco rígido e o módulo do disco rígido/ODD.

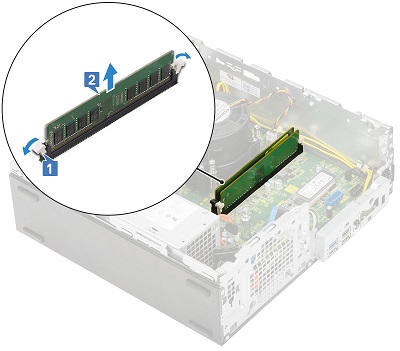

Puxe as presilhas de plástico em ambas as laterais do módulo de memória, afastando-as uma da outra [1]. Remova o módulo assim que ele levantar de seu conector na placa-mãe [2].

Instruções a serem seguidas antes da remoção da bateria de célula tipo moeda:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema.

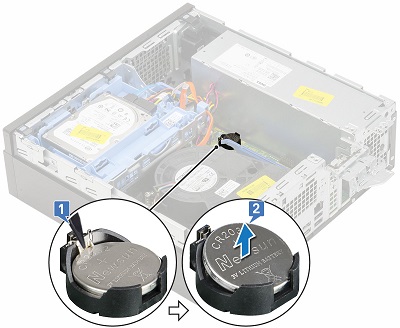

Usando uma haste plástica, pressione a trava de liberação até que a bateria se solte [1]. Em seguida, remova a bateria do sistema [2].

Instruções a serem seguidas antes da remoção do ventilador do dissipador de calor:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema, a tampa frontal, o conjunto de disco rígido e o módulo do disco rígido/ODD.

Remova o duto do dissipador de calor.

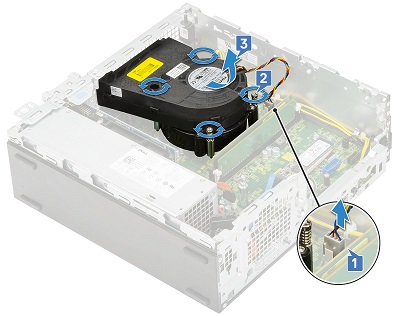

Desconecte da placa-mãe o cabo do ventilador do dissipador de calor [1]. Solte os quatro (4) parafusos prisioneiros que prendem o conjunto do dissipador de calor ao dissipador de calor [2]. Levante e remova do sistema o conjunto do dissipador de calor [3].

Instruções a serem seguidas antes da remoção da placa de expansão:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema.

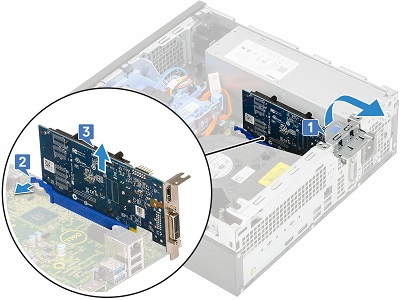

Puxe para cima a presilha de metal na parte traseira do chassi e gire-a [1]. Pressione a presilha de liberação na parte traseira da placa de expansão [2]. Desconecte e levante a placa para removê-la do conector na placa-mãe [3].

Instruções a serem seguidas antes da remoção da PSU (Power Supply Unit, Unidade de Distribuição de Energia):

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema, a tampa frontal, o conjunto de disco rígido, o módulo do disco rígido/ODD e o dissipador de calor.

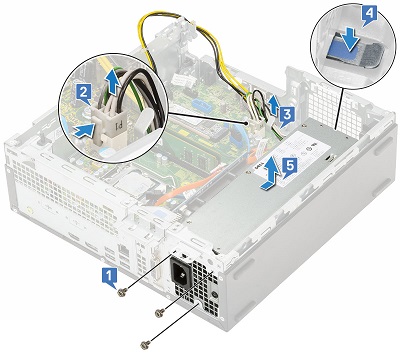

Desconecte os cabos de alimentação da placa-mãe e dos dispositivos [1] e retire os cabos de alimentação dos clipes de retenção no chassi [2].

Remova os 3 (três) parafusos que prendem a parte traseira da PSU ao chassi [1] e remova os cabos de alimentação do sistema [3]. Pressione a presilha azul de liberação [4], empurre a PSU em direção à parte frontal do sistema [5] e levante-a para retirá-la do sistema.

Instruções a serem seguidas antes da remoção dos alto-falantes internos:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema, a tampa frontal, o conjunto de disco rígido, o módulo do disco rígido/ODD, o dissipador de calor e a PSU.

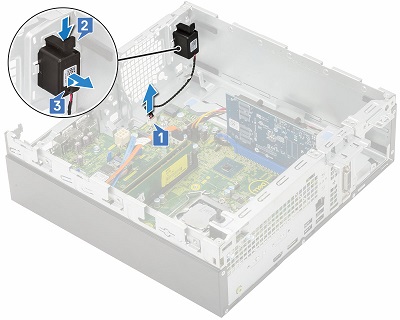

Desconecte o cabo do alto-falante da placa-mãe [1], pressione a presilha de liberação para baixo [2] e puxe o alto-falante para fora do chassi [3].
