OptiPlex 3060 SFF (малий форм-фактор) Посібник зі зняття сльози для змінних блоків (CRU) замовника

Інструкції перед видаленням Перед видаленням System Cover:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

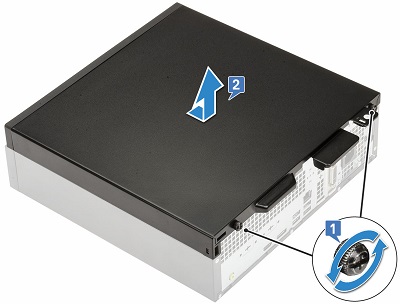

Відкрутіть два (2) полонені гвинти, які кріплять кришку до шасі [1]. Тепер потягніть кришку до задньої частини ПК і підніміть її вгору і з системи [2].

Інструкція перед зняттям передньої рамки:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть кришку системи.

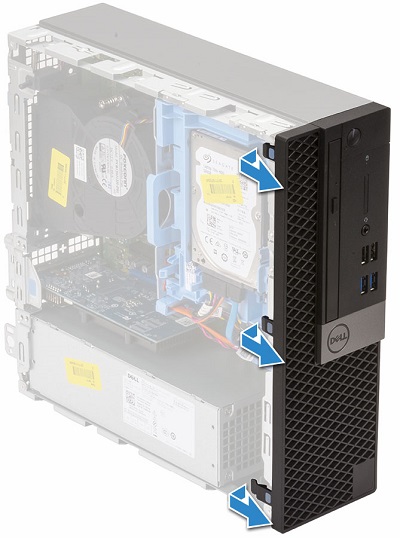

Піддягніть утримуючі кліпси по верхньому краю рамки. Поверніть рамку вниз до столу, щоб звільнити гачки рамки біля нижнього краю.

Інструкції з попереднього видалення перед вилученням збірки жорсткого диска (HDD):

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть кришку системи.

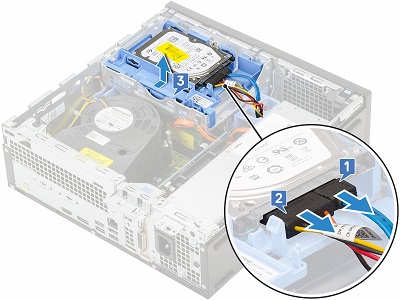

Від'єднайте кабель передачі даних і живлення від задньої сторони жорсткого диска [1, 2,]. Натисніть вкладку випуску і підніміть HDD з вузла [3].

Інструкція по попередньому зняттю перед вилученням жорсткого диска і зняття збірки оптичного приводу:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть системну кришку, передню рамку та жорсткий диск.

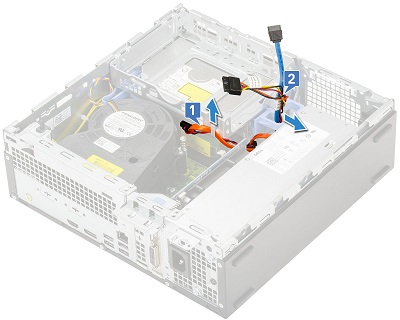

Відключіть кабелі ODD і HDD від затискача для утримання та таблиці випусків ODD/HDD [1, 2,].

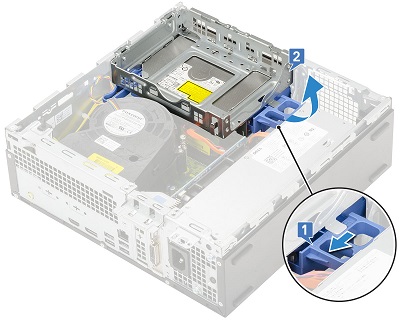

Посуньте уловлювач випуску ODD/HDD в задню частину системи [1], щоб розблокувати модуль і підняти модуль вгору від системи [2].

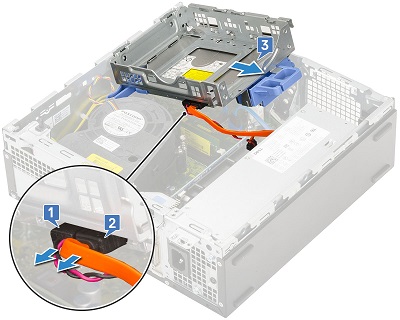

Від'єднайте кабелі ODD від оптичного приводу [1, 2,] і закінчіть підйом модуля з системи [3].

Інструкції щодо попереднього видалення перед вилученням приводу оптичних дисків (ODD):

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть системну кришку і передню рамку.

Виконайте кроки 2, 3 і 4 з посібника модуля ODD/HDD , але не видаляйте модуль із системи.

Стисніть і натисніть засувку синього вижима на задній панелі ODD [1, 2,]. Витягніть дисковод оптичного диска з передньої частини шасі [3].

Інструкції щодо попереднього видалення перед вилученням SSD-карти M.2 PCIe:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть кришку системи, передню рамку, вузол жорсткого диска та модуль ODD/HDD.

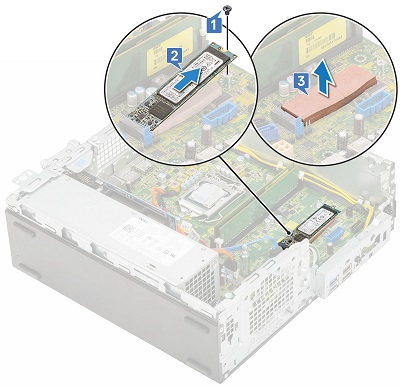

Відкрутіть один гвинт, що кріпить карту до материнської плати [1]. Потім підніміть карту вгору і витягніть її з роз'єму [2], а потім вийміть термопанель SSD [3].

Інструкції перед видаленням пам'яті:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть кришку системи, передню рамку, вузол жорсткого диска та модуль ODD/HDD.

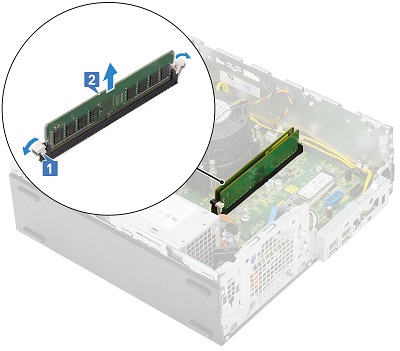

Відтягніть пластикові вкладки по обидва боки модуля пам'яті один від одного [1]. Знімаємо модуль у міру підйому вгору з нього знаходиться роз'єм на материнській платі [2].

Інструкція щодо попереднього видалення перед вийманням акумулятора монети:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть кришку системи.

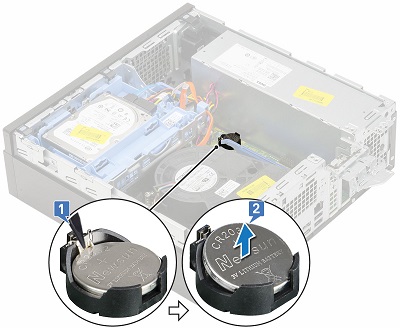

За допомогою пластикового писаря натискаємо на засувку вижимання до тих пір, поки батарея не вискочить [1], а потім виймаємо акумулятор з системи [2].

Інструкція перед зняттям вентилятора радіатора:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть кришку системи, передню рамку, вузол жорсткого диска та модуль ODD/HDD.

Зніміть канал радіатора.

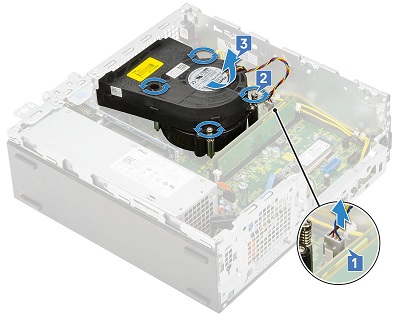

Від'єднайте кабель вентилятора радіатора від материнської плати [1]. Відкрутіть чотири (4) гвинти, які кріплять вузол радіатора до радіатора [2]. Підняти радіатор вгору і подалі від системи [3].

Інструкція перед видаленням перед вилученням карти розширення:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть кришку системи.

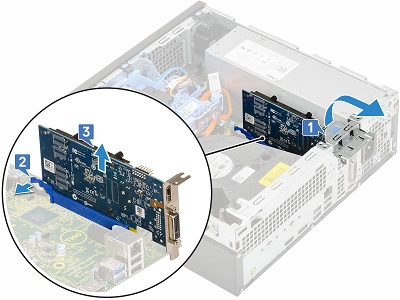

Потягніть металеву вкладку на задній частині шасі вгору і поверніть її над задньою частиною шасі [1]. Натисніть вкладку випуску на зворотному боці карти розширення [2]. Від'єднайте і підніміть карту вгору і від роз'єму на материнській платі [3].

Інструкція перед зняттям блоку живлення (БП):

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть системну кришку, передню рамку, жорсткий диск у зборі, модуль ODD/HDD та вентилятор радіатора.

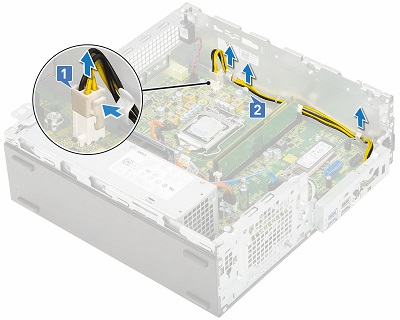

Від'єднайте силові кабелі від материнської плати та пристроїв [1] і від'єднайте силові кабелі від утримуючих затискачів на корпусі [2].

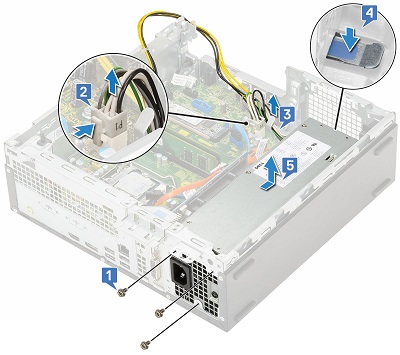

Зніміть три (3) гвинти, що кріплять задню частину блоку живлення до шасі [1], підніміть силові кабелі подалі від системи [3]. Натисніть синю вкладку випуску [4] і відсуньте блок живлення до передньої частини системи [5] і підніміть блок живлення з системи.

Інструкція перед зняттям внутрішніх динаміків:

1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

4. Зніміть кришку системи, передню рамку, вузол жорсткого диска, модуль ODD/HDD, вентилятор радіатора та блок живлення.

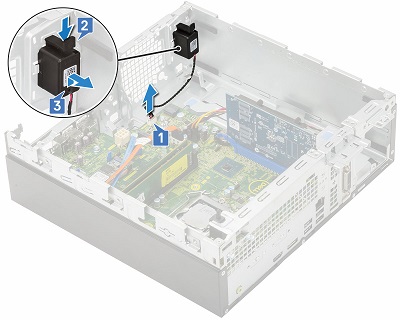

Від'єднайте кабель динаміка від материнської плати [1] і натисніть вкладку випуску вниз [2] і відтягніть динамік від корпусу [3].
