OptiPlex 5060: Obrazová příručka k počítači
Summary: Následující článek obsahuje obrazovou příručku k počítači OptiPlex 5060 a přehled externích portů a funkcí vašeho počítače.
Acest articol se aplică pentru
Acest articol nu se aplică pentru
Acest articol nu este legat de un produs specific.
Acest articol nu acoperă toate versiunile de produs existente.
Symptoms
Poznámka: Podrobnější popis jednotlivých oblastí najdete v systémových příručkách na webu www.dell.com/manuals.
Obsah:
Cause
Mini Tower (MT), pohled zepředu

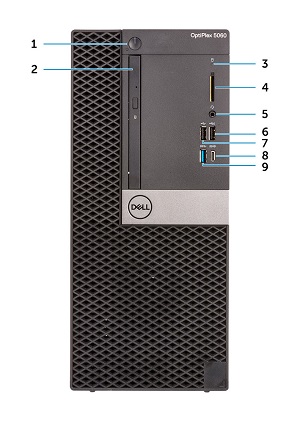

(Obrázek 1 MT, pohled zepředu)
| 1 | Tlačítko napájení a kontrolka LED napájení | 2 | Optická jednotka (volitelně) |
| 3 | Indikátor LED činnosti pevného disku | 4 | Čtečka paměťových karet (volitelně) |
| 5 | Univerzální zvukový konektor / konektor náhlavní soupravy | 6 | Konektor USB 2.0 s funkcí PowerShare |
| 7 | Konektor USB 2.0 | 8 | Konektor USB 3.1 Gen2 Type-C s funkcí PowerShare |
| 9 | Konektor USB 3.1 Gen 1 |
Mini Tower (MT), pohled zezadu
(Obrázek 2 MT, pohled zezadu)
| 1 | Konektor Line-Out | 2 | Sériový konektor (volitelný) |
| 3 | Volitelný slot (HDMI 2.0b/DisplayPort/VGA/USB Type-C režim Alt) | 4 | 2x konektor DisplayPort |
| 5 | 4x konektor USB 3.1 Gen 1 | 6 | Umístění výrobního čísla |
| 7 | 2 konektory USB 2.0 (volitelné) | 8 | Síťový konektor (NIC) |
| 9 | 4 sloty pro rozšiřující karty | 10 | Konektor napájení |
| 11 | 2 konektory externí antény (volitelné) | 12 | Diagnostická kontrolka LED napájecího zdroje (PSU) |
| 13 | Uvolňovací západka | 14 | Slot bezpečnostního kabelu Kensington |
| 15 | Kroužek zámku |
Provedení SFF (Small Form Factor), pohled zepředu
(Obrázek 3 SFF, pohled zepředu)
| 1 | Optická jednotka (volitelně) | 2 | Tlačítko napájení a kontrolka LED napájení |
| 3 | Kontrolka LED činnosti pevného disku | 4 | Čtečka paměťových karet (volitelně) |
| 5 | Univerzální zvukový konektor / konektor náhlavní soupravy | 6 | Konektor USB 2.0 s funkcí PowerShare |
| 7 | Konektor USB 2.0 | 8 | Konektor USB 3.1 Gen2 Type-C s funkcí PowerShare |
| 9 | Konektor USB 3.1 Gen 1 |
Provedení SFF (Small Form Factor), pohled zezadu
(Obrázek 4 SFF, pohled zezadu)
| 1 | Konektor Line-Out | 2 | Sériový konektor (volitelný) |
| 3 | Volitelný slot (DisplayPort/HDMI 2.0b/VGA/USB Type-C režim Alt) | 4 | 2x konektor DisplayPort |
| 5 | Umístění výrobního čísla | 6 | 4x konektor USB 3.1 Gen 1 |
| 7 | 2 konektory USB 2.0 (s podporou funkce SmartPower On) | 8 | Síťový konektor (NIC) |
| 9 | 2 sloty pro rozšiřující karty | 10 | Konektor napájení |
| 11 | Diagnostická kontrolka LED napájecího zdroje (PSU) | 12 | Uvolňovací západka |
| 13 | Konektory SMA antény (volitelné) | 14 | Slot bezpečnostního kabelu Kensington |
| 15 | Kroužek zámku |
Provedení MFF (Micro Form Factor), pohled zepředu

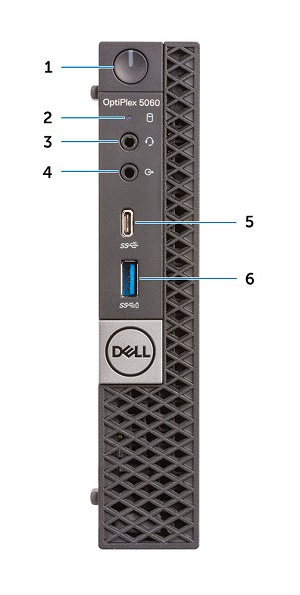

(Obrázek 5 MFF, pohled zepředu)
| 1 | Tlačítko napájení a kontrolka LED napájení | 2 | Indikátor LED činnosti pevného disku |
| 3 | Univerzální zvukový konektor / konektor náhlavní soupravy | 4 | Konektor Line-Out |
| 5 | Konektor USB 3.1 Gen2 Type-C s funkcí PowerShare | 6 | Konektor USB 3.1 Gen1 s funkcí PowerShare |
Provedení MFF (Micro Form Factor), pohled zezadu
(Obrázek 6 MFF, pohled zezadu)
| 1 | Konektory externí antény (volitelné) | 2 | Volitelný slot (DisplayPort/HDMI 2.0b/VGA/USB Type-C režim Alt) |
| 3 | 3 konektory USB 3.1 Gen 1 | 4 | Držák kabelů |
| 5 | Kroužek zámku | 6 | Síťový konektor (NIC) |
| 7 | Konektor USB 3.1 Gen1 (s podporou funkce SmartPower On) | 8 | Umístění výrobního čísla |
| 9 | Slot bezpečnostního kabelu Kensington | 10 | 2x konektor DisplayPort |
| 11 | Konektor napájení |
Resolution
Není k dispozici
