NetWorker: Felsökningsmanual för Azure Snapshot Protection

NetWorker 19.11 introducerade Azure Snapshot-skydd i NetWorker. Den här integreringen innebär att du installerar NetWorker-programvaran för utökad klient på Azure Virtual Machines (VM). Klienterna läggs till på NetWorker-servern med typen "Cloud". Klientens lokala filsystem säkerhetskopieras inte. I stället konfigureras sparuppsättningarna som RESOURCE_GROUP:VM_NAME. Dessa klienter fungerar som "proxyservrar" och utför säkerhetskopieringar direkt av ögonblicksbilder av virtuella Azure-datorer till Data Domain lagring. Mer information om konfigurationer och begränsningar finns i NetWorker-versionsspecifik integreringsguide för ögonblicksbilder av virtuella Azure-datorer. NetWorker-dokumentation finns på Support för NetWorker | Manualer och dokument. Du måste logga in på Dells supportwebbplats med ditt supportkonto för att få åtkomst till NetWorker-manualer.

Kommunikation:

• NetWorker kräver kommunikation mellan NetWorker-servern och "proxy"-klienterna på NetWorker-tjänstportarna (standard 7937-9936), se:
  • NetWorker: Så här felsöker du nätverksrelaterade problem
  • NetWorker-processer och portar
• NetWorker-servern och "proxyklienterna" måste ha port 111, 3009, 2049, 2052-kommunikation till Data Domain-systemen.
  • Linux: curl -v DD_HOSTNAME:PORT
  • Windows (PowerShell): tnc DD_HOSTNAME -p PORT

Resurser för Azure-prenumeration:

Azure-prenumerationer registreras i NetWorker från kommandoraden eller NetWorker-webbanvändargränssnittet (NWUI):


Azure-prenumerationerna kan också ses från en nsradmin på NetWorker-servern:

1. Från en upphöjd promptkörning: nsradmin
2. Från nsradmin-prompten kör du: print type nsr azure subscription

azure-nve:~ # nsradmin
NetWorker administration program.
Use the "help" command for help, "visual" for full-screen mode.
nsradmin> print type: nsr azure subscription
                        type: NSR Azure Subscription;
                        name: AZURE_SUBSCRIPTION_RESOURCE_NAME;
                     comment: ;
                   tenant id: 94XXXXXX-XXXX-XXXX-XXXX-XXXXXXXXX2dd;
             subscription id: 50XXXXXX-XXXX-XXXX-XXXX-XXXXXXXXXfe3;
                   client id: 3bXXXXXX-XXXX-XXXX-XXXX-XXXXXXXXX38b;
               client secret: *******;
                    endpoint: management.azure.com;
                     command: nsrazure_discovery;
nsradmin> quit

Klientorganisations-ID, prenumerations-ID, klient-ID och klienthemlighet samlas in från Azure Portal.

Om Azure-prenumerationen är synlig från nsradmin, men saknas i NWUI, se:

• • NetWorker: Azure-prenumeration saknas i NWUI "Det gick inte att hämta klienthemlighet"
  • NetWorker: Azure-prenumerationer saknas efter ändring av NetWorker-datazonens lösenfras.

Identifiering av virtuella Azure-datorer:

Identifiering av virtuella Azure-datorer körs som en automatiserad uppgift som körs varje timme.

Azure-identifieringsprocessen använder nsrazure_discovery Kommandot.

Loggar för identifieringsprocessen finns på NetWorker-servern under:

• • Linux: /nsr/logs/azure_subscription/SUBSCRIPTION-NAME_TIMESTAMP.log
  • Windows (Standard): C:\Program Files\EMC NetWorker\nsr\logs\azure_subscription\SUBSCRIPTION-NAME_TIMESTAMP.log

Identifiering kan köras från kommandoraden:

nsrazure_discovery [-D <Debug_level_1-9>] [-s <NW Server>] -n <NSR Azure Subscription Resource Name> [-L] [-r <resource_group>]

Exempel:

azure-nve:~ # nsrazure_discovery -n Azure -L -r DD-PERF
nsrazure_discovery starting on host azure-nve.local.
                Azure Subscription Azure VM List:
| Resource group | VM Name                          | VM Id                                | Location       |
| DD-PERF        | dd-perf-scheduler-osl-longrun    | d4a47d4a-85dd-4e3b-bdbb-58b96b7fcc82 | westus         |
| DD-PERF        | perf-ddperf-client-osl-longrun-0 | 187ac9de-5739-426d-bfb2-720fa92abc0f | westus         |
| DD-PERF        | perf-ddperf-client-osl-longrun-1 | 19fb8c4e-e6c8-4f67-96ec-28c48c2d9629 | westus         |
| DD-PERF        | perf-ddperf-client-osl-longrun-2 | 989144cc-5eae-44b6-9857-b2f062c1230d | westus         |
| DD-PERF        | perf-ddperf-client-osl-longrun-3 | e8adac3a-995a-4d84-b5ef-d751d5ee2512 | westus         |
| DD-PERF        | perf-ddperf-client-osl-longrun-4 | 1d27b303-f5d8-44e0-bb1a-4ffb63260cfe | westus         |
| DD-PERF        | perf-ddperf-client-osl-longrun-5 | b21a902a-e8fc-4f70-8194-a1cab6b8cf19 | westus         |
| DD-PERF        | perf-ddperf-client-osl-longrun-6 | c231e32c-70c3-4739-96b2-e175829a4d28 | westus         |
| DD-PERF        | perf-ddperf-client-osl-longrun-7 | 3d64d531-a472-48b7-9181-c4a1cbc814c8 | westus         |
| DD-PERF        | perf-westus-256tb-1              | 15965ad9-f1fa-4234-91bd-f8669ab9c218 | westus         |
| DD-PERF        | perf-westus-linux-jumpbox        | 6514f563-cb47-4ec4-99a8-d113a2d7af53 | westus         |
| DD-PERF        | azure-ubuntu                     | be6d6dd8-d5b8-43ec-9602-d77e2d6d701a | southcentralus |
| DD-PERF        | azure-win2k22                    | a7b8cc3d-aa7f-4d2b-918f-579fd97a5509 | southcentralus |
| DD-PERF        | perf-ddperf-jumpbox-sles-longrun | 4859e7aa-da2f-4bef-9ba0-cea3ef8f9676 | southcentralus |
| DD-PERF        | test_recover_summary_fix         | 36e9f900-2e17-4bca-af15-590eb0237af5 | southcentralus |
| DD-PERF        | test_recover_summary_fix2        | caa86cba-9eda-4cc1-90bd-8ffa06202874 | southcentralus |
| DD-PERF        | test_recover_summary_wrong       | 7614dc1d-d799-46b3-9881-03927923fea6 | southcentralus |
nsrazure_discovery exiting successfully.

Behörigheter:

Nödvändiga behörigheter dokumenteras i integreringsguiden för ögonblicksbilder av virtuella Azure-datorer under Azure-autentiseringsprocessen. Om säkerhetskopierings- eller återställningsåtgärder misslyckas med ett behörighetsrelaterat fel måste du verifiera att de dokumenterade behörigheterna för Azure-prenumerationen.

Använd följande kommando från Cloud Shell i Azure-hanteringsportalen:

az role definition list --custom-role-only true --output json

Kommandot ovan visar en lista över alla anpassade roller. Integreringsguiden för ögonblicksbilder av virtuella Azure-datorer rekommenderar att du skapar rollen med namnet NWBackupAdminRole. Om du vill kontrollera behörigheterna för det här kontot kör du:

az role definition list --name "NWBackupAdminRole" --output json > NWBackupAdminRole.json

Behörighetsrelaterade fel visas vanligtvis med HTTP-felkoder, till exempel:

"Response Code: 403. This request is not authorized to perform this operation"

Problem med säkerhetskopiering:

Azure-säkerhetskopieringar utförs med hjälp av nsrazure_save på NetWorker-klienten. Klienten säkerhetskopierar virtuella Azure-diskar beroende på RESOURCE_GROUP:VM_NAME Spara uppsättningar som definierats i klientresursen.

Antalet VM-disksessioner som körs samtidigt beror på klientparallellitetsvärdet i klientegenskaperna.

Lyckade säkerhetskopieringar av virtuella Azure-datorer visas i mediedatabasen (mm) som:

azure-nve:~ # mminfo -avot
 volume        type   client           date     time         size ssid      fl   lvl name
azure_nve.local.dddefault.002 Data Domain azure-nve.local 01/26/26 21:00:11 10 GB 4135066668 cb full DD-PERF:azure-win2k22:Data_Disk-1
azure_nve.local.dddefault.002 Data Domain azure-nve.local 01/26/26 21:00:12 133 GB 4118289452 cb full DD-PERF:azure-win2k22:azure-win2k22_OsDisk_1_423227d3ef284695803c23cd47e8b839
azure_nve.local.dddefault.002 Data Domain azure-nve.local 01/26/26 23:40:26 10 KB 4101521850 cb full Azure

Loggar:

Säkerhetskopieringsloggarna finns under platsen för principloggarna på NetWorker-servern:

• • Linux: /nsr/logs/policy/POLICY_NAME/WORKFLOW_NAME/backup_JOBID_logs
  • Windows (Standard): C:\Program Files\EMC NetWorker\nsr\logs\policy\POLICY_NAME/WORKFLOW_NAME/backup_JOBID_logs

Det finns en logg för savefs processen, och en annan logg för nsrazure_save Process.

Felsökning:

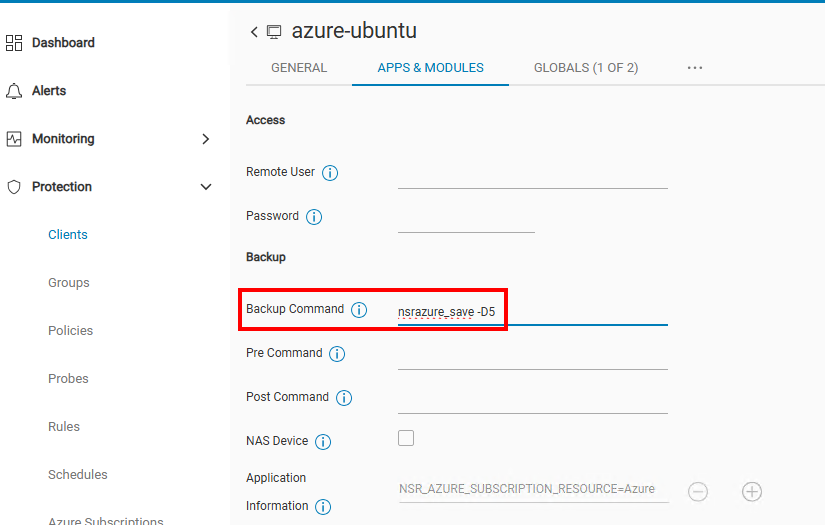

Felsökning kan aktiveras i NetWorker-klienten genom att lägga till en felsökningsnivå [1-5] i fältet Backup Command:

Återställningsproblem:

Återställningen av den virtuella Azure-datorn utförs med hjälp av nsrazure_recover Process. Den här processen startas vanligtvis på NetWorker-servern när återställningen startas via NWUI.

Som anges i avsnittet Problem med säkerhetskopiering bör du utföra en återställning av en virtuell Azure-dator från NWUI, psuedo_saveset Du måste spara Azure Spara uppsättning. Om det inte går att skapa Azure-sparuppsättningen kan det hända att säkerhetskopior verkar saknas i NWUI.

Se: NetWorker: Säkerhetskopieringar av virtuella Azure-datorer visas inte på NWUI-återställningsfliken

Den allmänna processen för att utföra en återställning av en virtuell Azure-dator beskrivs i: NetWorker: Så här utför du återställning av ögonblicksbilder av virtuella Azure-datorer från NWUI

Övervakning och loggar:

• • NWUI: Övervaka → återställ jobb
  • NMC: Aktiva sessioner
  • NetWorker-serverns kommandorad: nsrwatch
  • Övervaka återställningsloggen:
    • Linux NetWorker-server: /nsr/logs/adhoc/adhoc_job_JOBID
    • Windows NetWorker-server (standardsökväg): C:\Program Files\EMC NetWorker\nsr\logs\adhoc\adhoc_job_JOBID

Slutförda loggar finns under:

• • • Linux: /nsr/logs/adhoc/nsrazure_recover
    • Windows (Standard): C:\Program Files\EMC NetWorker\nsr\logs\adhoc\nsrazure_recover

Du kan också få specifik information om återställningen från jobquery.

1. Från en upphöjd prompt på NetWorker-servern kör du: jobquery
2. Från jobquery Kör följande kommando: print type: recover job

Exempel:

azure-nve:~ # jobquery
NetWorker jobs query utility.
Use the "help" command for help.
jobquery> show command; job id; start time; end time; job log file; job state; completion status
jobquery> print type: recover job
                     command: \
"nsrazure_recover -N 'Azure' -R 'DD-PERF' -A 'networkerstorageaccount' -n 'DD-\
PERF:azure-win2k22' -V 'azure-win2k22-RESTORE' -E 'DPADDFS-storage-pe-vnet' -T\
 'DPADDFS-storage-pe-subnet-1' -c 'azure-nve.local' -t \"01/26/2026 11:40:26 P\
M\" -D5";
           completion status: succeeded;
                    end time: 1769383282;
                      job id: 2912131;
                job log file: /nsr/logs/adhoc/nsrazure_recover/2912131.log;
                   job state: COMPLETED;
                  start time: 1769377505;
jobquery> q
azure-nve:~ #

Felsökning:

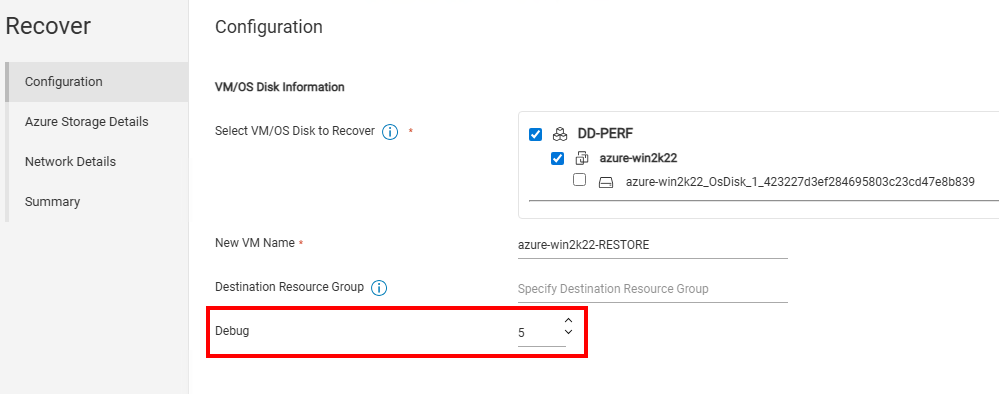

Felsökning kan tillämpas i NWUI-återställningsguiden:

Kommandoradsåterställningar kan också utföras med hjälp av felsökning:

• • NetWorker: Så här utför du återställning av ögonblicksbilder av virtuella Azure-datorer från kommandoraden
  • NetWorker: Så här utför du FLR för virtuella Azure-datorer med nsrazure_flr_recover-kommando

Prestandaproblem:

För skydd av virtuella Azure-datorer är det viktigt att förstå de underliggande komponenter som ingår. Prestanda kan påverkas avsevärt beroende på olika faktorer:

• • Vissa VM-storlekar har begränsningar som kan påverka konsekvensen för ögonblicksbilder eller tidsgränsen för tillägg. Stora diskar kan ta längre tid att frysa ögonblicksbilder. Azure tar hänsyn till detta i körningstiden för säkerhetskopieringen.
  • Säkerhetskopiering av virtuella Azure-datorer stöds endast till Data Domain-enheter.
    • Är Data Domain en fysisk Data Domain eller DD Virtual Edition (DDVE) i Azure-molnet?
    • För DDVE kan typen av DDVE (storlek) och diskkonfiguration påverka läs-/skrivprestandan.
  • Azure-miljö:
    • Finns allt (NetWorker-server, NetWorker-klient, virtuella Azure-datorer, Data Domain) i samma Azure-prenumeration?
    • Konfigurationer för Azure-nätverk.
    • Passerar all säkerhetskopieringstrafik Azure-prenumerationer, Azure-regioner eller WAN.

Via DDPCONCHK verktyget kan köras från NetWorker-klienten för att kontrollera DD Boost-skrivprestanda: NetWorker: Så här använder du verktyget DDPCONNCHK för att testa DD ddboost-anslutningsmöjligheter från NetWorker-värdar
Medan DDPCONCHK kan ge en allmän översikt över dataflödet mellan klienten och DD, men det återspeglar inte en 1:1-relation till säkerhetskopierings- eller återställningsåtgärder.

Logginsamling:

1. Samla in NSRGET-loggpaket från både NetWorker-servern (och berörda klienter för säkerhetskopieringsproblem): NetWorker: Så här använder du NSRGet NetWorker-datainsamlingsverktyget
2. Zippa de processspecifika loggarna som identifieras i den här artikeln, dessa kanske inte samlas in av NSRGET.
3. Beroende på problemet kan det också krävas att du samlar in ett DD-supportpaket:


Eftersom Azure-skyddsåtgärder använder NWUI kan problem som är specifika för åtgärder som utförs från NWUI kräva NWUI-logganalys eller felsökning: NetWorker Management Web UI (NWUI): Handbok för prioritering och felsökning
