Latitude ST Guida visiva dell'alloggiamento di espansione

Summary: Questo articolo è una guida visiva all'alloggiamento di espansione del tablet Latitude ST e indica le porte e le funzionalità esterne.

Bu makale şunlar için geçerlidir: Bu makale şunlar için geçerli değildir: Bu makale, belirli bir ürüne bağlı değildir. Bu makalede tüm ürün sürümleri tanımlanmamıştır.
Diğer kaynaklara göz atın

Symptoms

Nota: per una descrizione dettagliata di ogni singola posizione, fare riferimento ai manuali di sistema su www.dell.com/support

Sommario:

  1. Vista anteriore
  2. Vista posteriore
  3. Collegare il sistema all'alloggiamento di espansione



Vista anteriore



SLN288801_en_US__21390324606394. dockfront

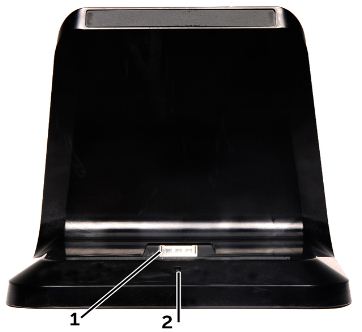

Fig. 1. Fattore di forma ridotto - Vista anteriore



1 Connettore della stazione dock 2 LED di alimentazione


Torna all'inizio

Cause

Vista posteriore



SLN288801_en_US__31390324632457. dockrear

Fig. 2. Fattore di forma ridotto - Vista posteriore



1 Connettore dell'adattatore c.a. 2 Connettore USB 2.0
3 2 connettori USB 2.0 4 Connettore di rete (RJ45)
5 Connettore HDMI 6 Connettore audio


Torna all'inizio

Resolution

Collegare il sistema all'alloggiamento di espansione



SLN288801_en_US__41390324662910. acimg

(Fig. 3.1 CC in connessione)

Allineare il computer alla porta della docking station e premere verso il basso fino a quando non scatta in posizione.

SLN288801_en_US__51390324684457. dockimg

(Fig. 3.2 allineamento del Tablet)


Torna all'inizio
