Vostro Dizüstü Bilgisayar Tanılama Göstergeleri İçin Referans Kılavuzu
Summary: Aşağıdaki makale, her Vostro dizüstü bilgisayar modelinde bulunan kodlara ve bu kodların neyi ifadelerine yönelik bir referans kılavuzudur.
Article Content
Instructions
Dell Vostro dizüstü bilgisayarlar, yerleşik tanılama göstergeleri alanında uzun bir geçmişe sahip. Bu göstergeler, Açılış Sırasında Kendi Kendini Sınama (POST) işlemi sırasında sistemin sorun yaşadığı noktayı belirten sesli uyarılar, farklı durum ve renkleri gösteren güç düğmeleri, özel tanılama LED'leri ya da bunların kombinasyonu olabilir.
Aşağıdaki makale, her bir modelde mevcut olan kodlara ve bu kodların anlamlarına yönelik bir referans kılavuzudur. Kodlar, farklı modellere ve yıllara göre değişiklik gösterir. Bu göstergeler, mevcut sorununuzun nedenini belirlemek üzere gerçekleştireceğiniz tüm sorun giderme işlemlerini sınırlandırmanız için sadece bir başlangıç noktasıdır. İhtiyaç duyacağınız uygun sorun giderme kılavuzunu belirlemek için bunu bir başlama noktası olarak kullanabilir veya daha fazla yardım almak için teknik destek ile iletişime geçebilir ve onların da bu göstergeleri incelemelerini sağlayabilirsiniz.
İçindekiler:
- Vostro dizüstü bilgisayar serisi için Tanılama LED'leri (2015 ve Sonrası)
- Vostro dizüstü bilgisayar serisi için Tanılama LED'leri (2010 - 2015)
- Vostro dizüstü bilgisayar Serisi için Tanılama LED'leri (2010 Öncesi)
- Vostro dizüstü bilgisayar Sesli Uyarı Kodları
- Kısaltmalar Sözlüğü
- Tanılama Göstergesi Kılavuzları
Not: Aşağıdaki tüm tablolarda, tanılama LED'leri yalnızca POST işlemi sırasındaki ilerleme durumunu gösterir. Bu LED'ler POST'un durmasına yol açan bir sorun belirtmez.
Not: Sisteminiz belirli bir hata kodunu durdurmadan POST işlemini tamamlarsa ve ardından siyah ekran veriyorsa bunun en olası nedeninin, POST Yok sorunu değil, Önyükleme Yok sorunuyla karşılaşıldığından kaynaklanmaktadır.
Vostro dizüstü bilgisayar serisi için Tanılama LED'leri (2015 ve Sonrası)
En son serilerle birlikte tanılama göstergesi Sesli Uyarıları çoğunlukla bu sistemlerden kaldırılmıştır. Bunun yerine artık Güç Düğmesi durumu, sorun olduğunu belirtmek için yanıp sönüyor ve renk değişimi sergiliyor.
(Şek.3.1 Vostro 7570)
Not: İçerikleri görmek için lütfen aşağıdan açmak istediğiniz bölümün başlığına tıklayın.
Not: Tanılama Hata Kodları her zaman LED'in diğer kullanımlarının yerini alır. Örneğin, Düşük Pil veya Pil Arızası durumları için pil kodları, Tanılama Hata Kodları görüntüleniyorken gösterilmez.

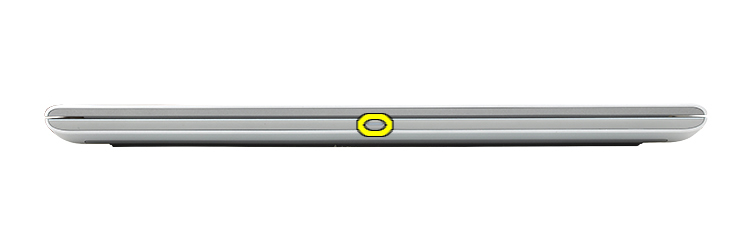

(Şekil 3.2 Vostro Pil Durumu LED'i)
| Güç Kaynağı | Durum | Güç Durumu | Açıklama |
|---|---|---|---|
| AC Adaptör | Kapalı | S0 - S5 | Tamamen Şarj Edilmiş |
| Beyaz | S0 - S5 | Şarj oluyor | |
| Pil | Kapalı | S0 - S5 | Pil Şarjı Boşalıyor |
| Sabit Sarı | S0 - S5 | Düşük - Kritik Ölçüde Düşük arası |
- S0 - AÇIK: Sistem açık
- S4 - Hazırda Bekletme: Sistem hazırda bekletme modunda
- S5 - KAPALI: Sistem kapalı
Not: Yanıp sönme düzenleri 2 sayı grubundan oluşur. Bunlar İlk Grup (Sarı Renkte Yanıp Söner), İkinci Grup (Beyaz Renkte Yanıp Söner) ile temsil edilir.
Örnek: Bellek algılanmadı (2, 3), Pil LED'i iki kez sarı renkte yanıp söndükten sonra duraklar, ardından üç kez beyaz renkte yanıp söner, duraklar vb. Bu düzen, sistem kapatıncaya kadar devam eder.
- İlk Grup: Pil LED'i sarı renkte en fazla 9 kez yanıp söner, ardından ikinci grup çalıştırılmadan önce 1,5 saniye ara verilir.
- İkinci Grup: Pil LED'i beyaz renkte en fazla 9 kez yanıp söner, ardından ilk grup tekrar çalıştırılmadan önce 3 saniye ara verilir.
Örnek: Bellek algılanmadı (2, 3), Pil LED'i iki kez sarı renkte yanıp söndükten sonra duraklar, ardından üç kez beyaz renkte yanıp söner, duraklar vb. Bu düzen, sistem kapatıncaya kadar devam eder.
| Güç LED'i | Problem Tanımı | Önerilen Çözüm | |
|---|---|---|---|
| Sarı | Beyaz | ||
| 2 | 1 | CPU Arızası |
|
| 2 | 2 | Sistem Kartı: BIOS, ROM Arızası |
|
| 2 | 3 | Bellek/RAM algılanmadı |
|
| 2 | 4 | Bellek/RAM arızası |
|
| 2 | 5 | Takılan Bellek Geçersiz |
|
| 2 | 6 | Sistem Kartı, Yonga Seti Hatası |
|
| 2 | 7 | LCD arızası |
|
| 3 | 1 | CMOS pil arızası |
|
| 3 | 2 | PCI veya Ekran kartı/yonga arızası |
|
| 3 | 3 | BIOS Kurtarma 1 |
|
| 3 | 4 | BIOS Kurtarma 2 |
|
| 3 | 5 | Güç Rayı Arızası |
|
| 3 | 6 | SBIOS Flaş Bozulması |
|
| 3 | 7 | ME Hatası |
|
Vostro dizüstü bilgisayar serisi için Tanılama LED'leri (2010 - 2015)
Bu dizüstü bilgisayar serileri ile Tanılama göstergeleri, sahip olduğunuz sistemin modeline bağlı olarak iki farklı yöntem kullanmak üzere değiştirilmiştir:
- Bir yöntem, gösterge olarak yalnızca Güç LED'ini kullanır. Tanılama LED'i artık Güç LED'inin durumunu ve size kaç kez yanıp söndüğünü gösterir.
- Diğer yöntem uyarı kodu bölümünden gelen uyarı kodlarını kullanır.
(Şek.2.1 Vostro 5460)
| Güç LED'i Durumu | Açıklama |
|---|---|
 |
|
 |
Sistem, sorunsuz çalışan bir makinenin normal güç durumu olan S0 durumundadır. BIOS, işlem kodlarını almaya başladığını göstermek için LED'i yakar. |
 |
Sistem S1 veya S3 düşük güç durumunda. Bu, bir arıza durumunu belirtmez. |
Uyarı: Güç LED'i, POST süreci boyunca yalnızca bir ilerleme göstergesi görevi görür. Bu LED'ler POST'un durmasına yol açan bir sorun belirtmez.
Not: Güç düğmesinde iki renkli bir LED bulunur. Post Yok durumunda Sarı LED yanıp sönme modeli görüntülenir: Güç Düğmesi LED'i, ilgili arıza durumu için ilgili LED koduyla yanıp sönecektir. Tekrarlanan desenin ortasında 3 saniyelik uzun bir duraklama olur.
Örnek: Bellek algılanmadı; güç düğmesi LED'i iki defa yanıp söndükten sonra ara verir, ardından iki defa yanıp söndükten sonra bir daha ara verir. Bu düzen, sistem kapanana kadar devam eder.
Örnek: Bellek algılanmadı; güç düğmesi LED'i iki defa yanıp söndükten sonra ara verir, ardından iki defa yanıp söndükten sonra bir daha ara verir. Bu düzen, sistem kapanana kadar devam eder.
| LED Davranışı | Problem Tanımı | Sonraki Adımlar |
|---|---|---|
| 1 | Sistem Kartı: BIOS, ROM Arızası |
|
| 2 | Bellek/RAM algılanmadı |
|
| 3 | Sistem Kartı, Yonga Seti Hatası, Saat Arızası, A20 Geçidi Arızası, Super I/O Arızası, Klavye denetleyici arızası |
|
| 4 | Bellek/RAM arızası |
|
| 5 | CMOS pil arızası |
|
| 6 | Ekran kartı/yonga arızası |
|
| 7 | CPU Arızası |
|
Bu, Pil güç yönetimi LED kodlarını gösterir
| Güç Kaynağı; Pil Şarjı | Kapalı / Hazırda Bekletme | Bekleme | Açık |
|---|---|---|---|
| Güç LED'i (Tümü, %0-100 şarj) | Kapalı | Beyaz ışık yanıp sönüyor (tekrarlı) | Kesintisiz Beyaz |
| Pil LED'i (AC Adaptör, %98-%100 şarjlı) | Kapalı | Kapalı | Kapalı |
| Pil LED'i (AC Adaptör, %98'in altında şarj oluyor) | Kesintisiz Beyaz | Kesintisiz Beyaz | Kesintisiz Beyaz |
| Pil LED'i (Pil şarjı boşalıyor) | Kapalı | Sabit Sarı | Sabit Sarı |
| Pil LED'i (Pil %10'un altında kritik ölçüde düşük) | Kapalı | Kapalı | Kapalı |
| HDD LED'i | Kapalı | Kapalı | Etkinken beyaz |
| Kamera LED'i (Tüm kaynaklar; %0-100 şarj) | Kapalı | Kapalı | Veri akışı sırasında Sabit Beyaz |
Vostro dizüstü bilgisayar serisi için Tanılama LED'leri (2010 Öncesi)
Bu seride, dizüstü bilgisayar sistemlerinde güç düğmesi LED durumları ve tanılama LED'i paketi kullanıldı.
(Şek.1.1 Vostro 3700)
Not: İçerikleri görmek için lütfen aşağıdan açmak istediğiniz bölümün başlığına tıklayın.
Bu modellerde, kasanın ön tarafında kesintisiz beyaz renkte yanan, beyaz renkte yanıp sönen veya kapalı konumda olan klavye durum LED'leri bloğu bulunmaktaydı. Bu LED'lerin gösterdiği durumları içeren tabloyu aşağıda bulabilirsiniz.
(Şekil 1.2 Caps Lock LED'leri)
| Simge | Açıklama |
|---|---|
 |
Caps Lock ışığı: Caps Lock etkin olduğunda yanar |
 |
Scroll Lock ışığı: Scroll Lock etkin olduğunda yanar |
 |
Sayı Kilidi ışığı: Sayı Kilidi etkin olduğunda yanar |
| Flash Kodu | LED Düzeni | Açıklama | Sonraki Adım |
|---|---|---|---|
 |
Yanıp Sönüyor-Yanıyor-Yanıyor | Mikrodenetleyici, sistemin kontrolünü işlemciye devrediyor. Herhangi bir işlemci tespit edilmezse bu kod devam eder. |
|
 |
Yanıyor-Yanıp Sönüyor-Yanıyor | Bellek bir sorunla karşılaştı. |
|
 |
Yanıp Sönüyor-Yanıp Sönüyor-Yanıp Sönüyor | Bir sistem kartı bileşeni arızalı. |
|
 |
Yanıp Sönüyor-Yanıp Sönüyor-Yanıyor | Ekran kartı, sistemin POST'u tamamlamasını engelliyor. |
|
 |
Yanıp Sönüyor-Yanıp Sönüyor-Kapalı | Klavye, sistemin POST'u tamamlamasını engelliyor. |
|
 |
Yanıp Sönüyor-Kapalı-Yanıp Sönüyor | USB denetleyicisi, başlatma sırasında bir sorunla karşılaştı. |
|
 |
Yanıyor-Yanıp Sönüyor-Yanıp Sönüyor | SODIMM takılı değil. |
|
 |
Yanıp Sönüyor-Yanıyor-Yanıp Sönüyor | LCD, başlatma sırasında bir sorunla karşılaştı. |
|
 |
Kapalı-Yanıp Sönüyor-Yanıp Sönüyor | Modem, sistemin POST'u tamamlamasını engelliyor. |
|
(Şekil 1.3 Sistem Durumu LED'leri)
Bilgisayar pille çalışıyorsa pil ışığı şu şekilde çalışır:
- Kapalı: Pil yeterince şarj oldu (veya bilgisayar kapalı).
- Yanıp Sönen Sarı: Pil şarjı zayıf.
Vostro dizüstü bilgisayar sesli Uyarı kodları
Çeşitli tanılama LED'i türlerine ek olarak, bu sistemlerin bazı modellerinde bir dizi sesli uyarı kodu bulunmaktadır.
Bu kodlar üreticiler arasında tanınır ve bir süredir değişmemiştir.
Bu kodların açıklamaları aşağıdaki tabloda görüntülenir.
Not: İçerikleri görmek için lütfen aşağıdan açmak istediğiniz bölümün başlığına tıklayın.
| Bip Kodu | Açıklama | Arıza Kapsamı | Önerilen Eylem |
|---|---|---|---|
| 1 | Sistem kartı, BIOS'ta bozukluğu veya ROM hatasını kapsar | Sistem kartı BIOS ROM arızası | Dell Tanılamasını çalıştırın |
| 2 | Bellek/RAM Algılanmadı | Bellek algılanmadı | Bellekle İlgili Sorunları Giderin |
| 3 |
|
Sistem kartı arızası | Dell Tanılamasını çalıştırın |
| 4 | Bellek/RAM okuma/yazma arızası | Bellek arızası | Bellekle İlgili Sorunları Giderin |
| 5 | Gerçek Zamanlı Saat gücü arızası | COMS pil arızası | CMOS Pilini yeniden yerleştirmeyi deneyin ve bu işlem sorunu çözmezse Dell Tanılamayı çalıştırın |
| 6 | Ekran kartı/yonga Arızası | Video BIOS'u | Dell Tanılamasını çalıştırın |
| 7 | CPU Önbellek Sınama Arızası | CPU Arızası | Dell Tanılamasını çalıştırın |
| 8 | LCD | LCD Arızası | Teknik Destek ile iletişime geçin |
Kısaltmalar Sözlüğü:
Bu makaledeki kısaltmaların tanımları için tabloya bakın.
| Kısaltma | Tanım |
|---|---|
| BIOS | Temel Giriş/Çıkış Sistemi |
| CFG | Kaynak Yapılandırması |
| CPU | Merkezi İşlem Birimi |
| DIMM | Çift Yerleşik Bellek Modülü |
| DMA | Doğrudan Bellek Erişimi |
| EC | Yerleşik Denetleyici |
| HECI | Ana Bilgisayar Yerleşik Denetleyici Arabirimi |
| LCD | Sıvı Kristal Ekran |
| LED | Işık Yayan Diyot |
| MBF | Anakart Arızası |
| MBIST | Bellek Yerleşik Kendi Kendini Sınaması |
| ME | Management Engine |
| MEM | Bellek |
| NVRAM | Geçici Olmayan Rastgele Erişimli Bellek |
| PCI | Çevre Birimi Bileşen Ara Bağlantısı |
| POV | Video Sonrası Etkinlik |
| PRV | Video Öncesi Etkinlik |
| PSU | Güç Kaynağı Ünitesi |
| RAM | Rastgele Erişimli Bellek |
| RCM | Kurtarma Modu |
| ROM | Salt Okunur Bellek |
| RTC | Gerçek Zamanlı Saat |
| S0 | Sistem Güç Durumu S0 – Bu, Windows bilgisayarınızın açık olduğu Çalışma Durumudur. |
| S1 | Sistem Güç Durumu S1 – Bu uyku durumunda CPU durdurulur ve bilgisayarınız bekleme modundadır. |
| S2 | Sistem Güç Durumu S2 – İşlemci güç kaybı nedeniyle CPU ve sistem önbelleğinin kaybolması dışında bu durum S1'e benzerdir. |
| S3 | Sistem Güç Durumu S3 – Bu durumda veriler RAM'e kaydedilir, sabit sürücüler ve diğer donanımlar kapanır. |
| S4 | Sistem Güç Durumu S4 – Bu durumda RAM ve diğer veriler sabit diske kaydedilir. |
| S5 | Sistem Güç Durumu S5 – Sistem kapalıdır. |
| SBIOS | Küçük Kart Arabirimi İşletim Sistemi |
| SPI | Seri Çevre Birimi Arabirimi |
| STD | Önyükleme Devri |
| STO | Depolama Aygıtı |
| TPM | Güvenilir Platform Modülü |
| USB | Evrensel Seri Veriyolu |
| VID | Video |
Not:
Bilinen bir kod görüyorsanız lütfen talimatları takip edin; yerel desteğinizle iletişime geçmeniz gerekirse lütfen kod bilgisinin hazırda bulunduğundan emin olun. Teknisyenin size yardım edebilmesi için bu bilgiye ihtiyacı olacaktır.
Yukarıdaki listede bulunmayan, bilinmeyen bir kod görüyorsanız lütfen derhal yerel desteğinizle iletişime geçin.
Bilinen bir kod görüyorsanız lütfen talimatları takip edin; yerel desteğinizle iletişime geçmeniz gerekirse lütfen kod bilgisinin hazırda bulunduğundan emin olun. Teknisyenin size yardım edebilmesi için bu bilgiye ihtiyacı olacaktır.
Yukarıdaki listede bulunmayan, bilinmeyen bir kod görüyorsanız lütfen derhal yerel desteğinizle iletişime geçin.
Daha fazla yardıma ihtiyacınız olursa lütfen Dell Teknik Destek ile iletişime geçin.
