CloudIQ: Connectrix - Порти з помилками - Допомога з продуктивністю системи

Summary: CloudIQ відображає "Порти з помилками" на сторінці Monitor > System - Продуктивність/Мережа для Connectrix

Ця стаття стосується Ця стаття не стосується Ця стаття не стосується якогось конкретного продукту. У цій статті зазначено не всі версії продукту.
Ознайомтеся з іншими ресурсами

Symptoms

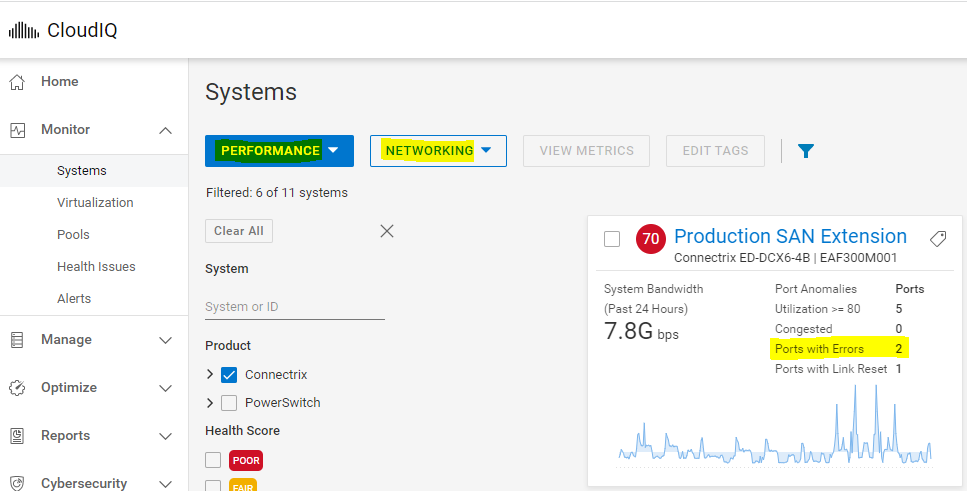

CloudIQ відображає «Порти з помилками» на сторінці Monitor > System - Performance/Networking для Connectrix.




Подробиці цих помилок, описаних у CloudIQ:

Помилка Опис
СІСКО
Відкидає кількість кадрів, відкинутих цим портом, включно з кадрами класів 2, 3 та класу F, кадрів EISL та підсумків.
Помилки Кількість помилок через пошкоджені дані на дроті
crcFcs кількість помилок циклічної перевірки резервування (CRC)
unknownClass Кількість кадрів з невідомими помилками класу
tooLong кількість отриманих кадрів, які були довшими за 2140 октетів
tooShort кількість отриманих кадрів, які були коротшими за 28 октетів
timeoutВідкидає Кількість кадрів, відкинутих цим портом через тайм-аут
creditLoss кількість кредитних збитків відбулася, коли черга Rx не була порожньою
inputOls Кількість отриманих офлайн-послідовностей
вхідні дані Кількість отриманих послідовностей
inputLoopInits номер отриманої процедури ініціалізації циклу (LIP)
outputOls Кількість переданих автономних послідовностей
вихідNos кількість переданих неробочих послідовностей
outputLoopInits номер переданої процедури ініціалізації циклу (LIP)
linkFailures кількість відмов каналів зв'язку на цьому порту
syncLosses Кількість випадків втрати синхронізації, виявлених на цьому порту
signalLosses Кількість випадків втрати сигналу, виявлених на цьому порту
framesЗайнятий Кількість згенерованих F_BSY (зайнятих тканиною) кадрів
framesВідхилено Кількість згенерованих кадрів F_RJT (брак тканинної рами)
primitiveSequenceProtocolErrors Кількість помилок протоколу примітивної послідовності, виявлених на цьому порту
invalidTransmissionWords Кількість недійсних слів передачі, отриманих у цьому порту
delimiterErrors кількість недійсних роздільників кадрів, які отримані на цьому порту. Прикладом може бути кадр, який має початок класу 2 і клас 3 в кінці
addressIdentifierErrors кількість отриманих кадрів з невідомою адресацією. Прикладом може служити невідомий SID або DID. SID або DID не відомі алгоритму маршрутизації
fragmentedFramesRx Скільки разів було отримано фрагментовані кадри
eofAbortsRx Кількість отриманих недійсних кадрів EoF
disparityErrors Кількість помилок невідповідності, отриманих на цьому порту
elpRequestFailures Кількість помилок запитів ELP
txB2bCreditZero Скільки разів було передано нульовий стан кредиту ВВ
rxB2bCreditZero Скільки разів було отримано нульовий кредит ВВ
eislFramesВідкинуто Кількість кадрів Enhanced Inter Switch Link (EISL), відкинутих цим портом
fecВиправлено Кількість кадрів, які були успішно виявлені та виправлені FEC
fecНе виправлено Кількість кадрів, не виправлених ПЕК
class3Відкидання Кількість кадрів класу 3, відкинутих цим портом
Скинути вказує на те, чи відбулося скидання протягом метричного інтервалу

ПАРЧА

outOfflineSequences Кількість отриманих офлайн-послідовностей
inOfflineSequences Кількість переданих автономних послідовностей
invalidOrderedSets Кількість отриманих недійсних замовлених наборів
framesTooLong кількість отриманих кадрів, які були довшими за 2140 октетів. Значення 2140 обчислюється на основі припущення про 24 байти заголовка плюс 4 байти CRC і 2112 байт корисного навантаження
усічені кадри Кількість усічених кадрів
addressErrors кількість отриманих кадрів з невідомою адресацією. Прикладом може служити невідомий SID або DID. SID або DID не відомі алгоритму маршрутизації
delimiterErrors кількість недійсних роздільників кадрів, які отримані на цьому порту. Прикладом може бути кадр, який має початок класу 2 і клас 3 в кінці
encodingDisparityErrors Кількість помилок невідповідності, отриманих на цьому порту
tooManyRdys кількість випадків, коли кількість RDY (готових) перевищувала кількість отриманих кадрів
inCrcErrors кількість помилок CRC для всіх отриманих кадрів
badEofsОтримано кількість отриманих кадрів з поганими EOF-кадрами
encodingErrorsOutsideFrame кількість помилок кодування або помилок невідповідності поза отриманими кадрами
inLcs Кількість отриманих кадрів керування зв'язком (LCS)
inputBufferFull кількість переходів на вхід і вихід з Input Buffer Full state
linkFailures кількість відмов каналів зв'язку на цьому порту
crcErrors кількість разів, коли CRC у кадрі не збігається з CRC, який обчислюється приймачем. Ця кількість є частиною блоку статусу помилки зв'язку (LESB)
invalidTransmissionWords Кількість недійсних слів передачі, отриманих у цьому порту
primitiveSequenceProtocolError Кількість помилок протоколу примітивної послідовності, виявлених на цьому порту
lossOfSignal Кількість випадків втрати сигналу, виявлених на цьому порту
lossOfSync Кількість випадків втрати синхронізації, виявлених на цьому порту
pcsBlockErrors кількість помилок блоку фізичного кодування (PCS). Цей лічильник фіксує порушення кодування на портах 10 Гбіт/с або 16 Гбіт/с
fBusyFrames Кількість згенерованих F_BSY (зайнятих тканиною) кадрів
fRjtFrames Кількість згенерованих кадрів F_RJT (брак тканинної рами)
class3Відкидання Кількість кадрів класу 3, відкинутих цим портом
class3OutDiscards Кількість вихідних кадрів класу 3, відкинутих цим портом
Скинути вказує на те, чи відбулося скидання протягом метричного інтервалу

Cause

.

Resolution

Порти з помилками спрацьовують на основі наступних критеріїв:Кількість інтерфейсів комутаторів, які відповідали одному з наступних критеріїв на момент отримання останньої колекції з комутатора:
  • Зміна лічильника помилок інтерфейсу більше або рівного 100 відбулося між поточною вибіркою та попередньою вибіркою.
  • Більше або дорівнює 50% вибірок з даного інтерфейсу за останню годину збільшили лічильник помилок.
  • Більше або дорівнює 50% годинних інтервалів з даного інтерфейсу за останні 24 години, які відповідають будь-якому з наведених вище критеріїв.
