PowerFlex 4.X: Як замінити NVMe RDM у вузлі HCI

Summary: У цій статті крок за кроком пояснюється, як замінити пристрій NVMe та виконати конфігурацію RDM у SVM для коректного відображення на хост ESXi

Ця стаття стосується Ця стаття не стосується Ця стаття не стосується якогось конкретного продукту. У цій статті зазначено не всі версії продукту.
Ознайомтеся з іншими ресурсами

Instructions

Кроки

1- Знайти властивості диска

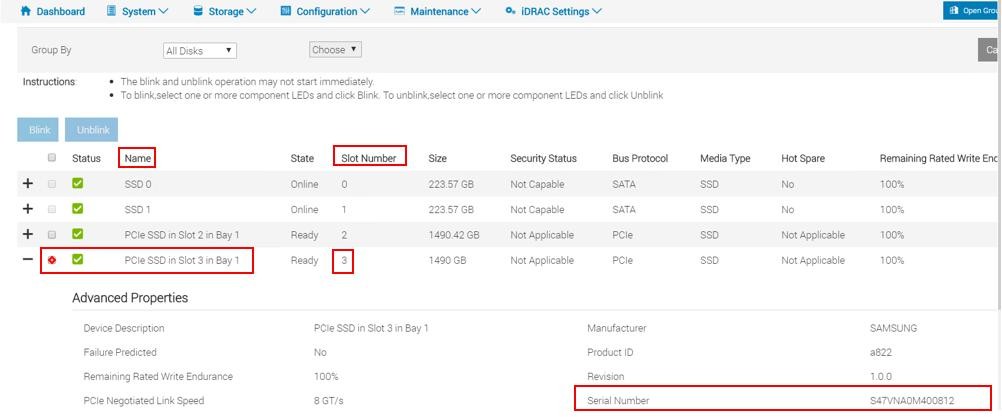

Використовуйте утиліту iDRAC для збору інформації про NVMe-диск.

  1. У вашому інтернет-браузері перейдіть за http://<iDRAC_IP_address>.
  2. У вікні входу DELL Console введіть ім'я користувача та пароль, а потім натисніть Login. З'являється екран інтегрованого контролера Dell Remote Access Controller.
  3. У навігаційній панелі виберіть Огляд зберігання>, а потім натиснітьФізичнідиски. iDRAC відображає список фізичних дисків, встановлених на сервері.
  4. У стовпці Статус шукайте диск зі станом Fail .
  5. Запишіть ім'я, номер слота та серійний номер диска в інформаційній таблиці NVMe у

Ім'я диска, слот диска та рядки серійнихномерівдиска.

Серійний номер приводу IDRAC

2- Збирати інформацію про SDS на гіперконвергованому вузлі

Використовуйте платформу PowerFlex Manager Platform (PFMP) для збору інформації про PowerFlex SDS з несправним NVMe-диском на гіперконвергентному вузлі.

  1. У вашому веб-браузері введіть IP-адресу PFMP і увійдіть як адміністратор.
  2. натисніть Блокувати > SDS. і виберіть уражений вузол SDS з несправним NVMe
  3. У правій панелі натисніть «Пристрої » у вибраному SDS
Деталі пристрою SDS
  1. Запишіть шлях до несправного пристрою та ім'я SP

    Наприклад

    SSD  => /dev/sdX

    NVMe => /dev/nvmeXn1

  2. Для пристрою, зашифрованого за допомогою CloudLink, шлях пристрою виглядає так:

    SSD => /dev/mapper/svm_sdX

    NVMe => /dev/mapper/nvmeXn1
  3. Підключіться до ESXi-хоста через SSH
  4. Виконайте таку команду, щоб знайти назву несправного пристрою:
    esxcli nvme device list

    Вихід, подібний до наступного, відображається:

    Список пристроїв ESXcli NVMe

  5. Несправний пристрій відображається як Офлайн у стовпці Статус списку пристроїв.

    Запишіть назву пристрою, наприклад: vmhba10
  6. Знайдіть адаптер для пристрою vmhbaX і знайдіть серійний номер:
    esxcli nvme device get -A vmhbaX | grep -i serial
    Наприклад:
    esxcli nvme device get -A vmhba10 | grep -i serial

    На виході відображаються деталі диска, включно з серійним номером.

    esxcli nvme пристрій get -A vmhba10 | GREP -i Serial

3- Видалити несправний NVMe-диск з PowerFlex на гіперконвергованому вузлі

  1. Увійдіть у PFMP, якщо ви ще цього не зробили.
  2. У лівій панелі PFMPGUI натисніть «Блокувати >SDS» >— перелічити SDS-пристрої з гіперпосилання пристроїв на правій діаграмі
  3. Виберіть галочку для пристрою, що вийшов з ладу. Переконайтеся, що обраний вами пристрій зберігання — це той самий пристрій, який ви записали на кроці 2
  4. У верхньому меню натисніть «Більше дій >видалити».
  5. У діалоговому вікні «Видалитипристрій» натисніть «Видалити» для підтвердження.
    1. Якщо несправний диск зашифрований за допомогою CloudLink, розшифруйте пристрій або пропустіть цей крок, якщо CloudLink не використовується:
      1. Підключіться до вузла через SSH.
      2. Виконайте таку команду:
svm -y erase /dev/nvmeXn1

де X — ідентифікатор числового приводу

4- Видалити RDM для несправного пристрою з SVM

  1. Увійти назад у vCenter.
  2. У панелі «Інвентарі» виберіть «Хости» та«Кластери».
  3. У навігаційній панелі виберіть уражений сервер ESXi HCI.
  4. У вкладці«Конфігурація» виберіть Storage>Storage Devices, щоб переглянути пристрої зберігання на хості.

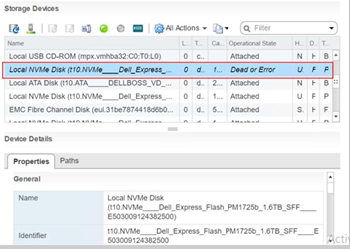

  5. Знайдіть пристрій NVMe з робочим станом Dead або Error. (Детальніше див. «Співвідношення слота пристрою та шляху ОС на ESXi-сервері» нижче.
  6. У вкладці «Властивості деталей > пристрою» знайдіть назву диска PowerFlex та ідентифікатор NVMe пристрою та запишіть їх.

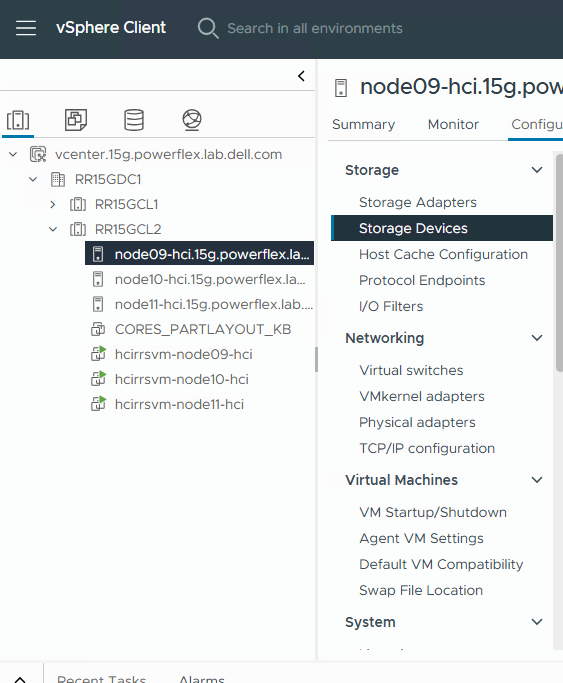

    Пристрої зберігання vSphere

    Деталі пристрою vSphere

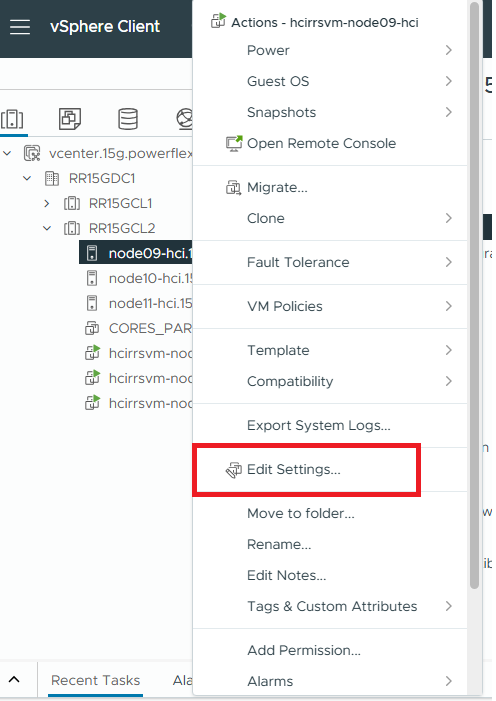

  1. У навігаційній панелі клікніть правою кнопкою миші по SVM , розташованому на ураженому HCI ESXi хості, і виберіть Редагувати налаштування.

Налаштування редагування vSphere

У вікні «Редагування налаштувань » відображається вкладка «Віртуальне обладнання ». Деталі SVM включають жорсткі диски. Кожен жорсткий диск, який затемнений, є RDM-пристроєм.

  1. Розширте властивості для кожного RDM.

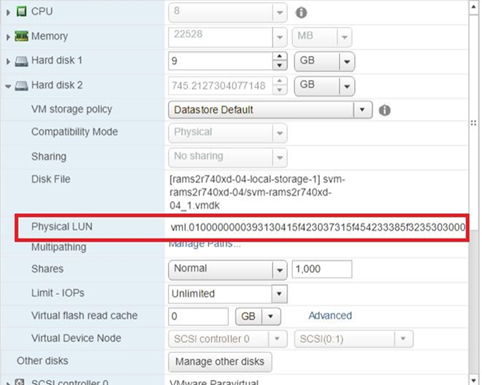

У полі Physical LUN шукайте значення ідентифікатора пристрою NVMe, яке ви отримали на попередньому кроці.

 vsphere фізичний лун

  1. Якщо значення ідентифікатора відображається як частина фізичного значення LUN, це несправний пристрій. Інакше виберіть Керувати іншими дисками , щоб переглянути інші жорсткі диски на SVM і перевірити їхнє значення Physical LUN , і натисніть Manage Path для ідентифікації несправного пристрою.
Шлях керування vSphere
  1. Коли ви ідентифікуєте жорсткий диск із несправним пристроєм за його фізичним значенням LUN, натисніть X праворуч від диска, щоб видалити пристрій.
Деталі пристрою vSphere

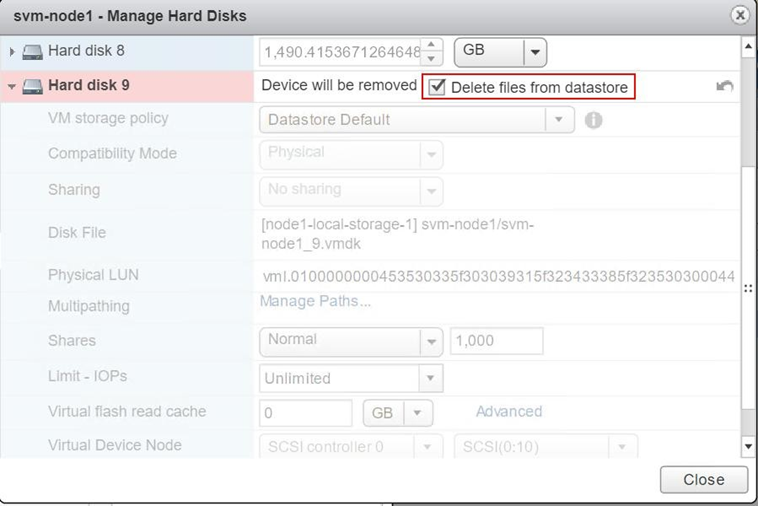

Виберіть Видалити файли зсховища даних, а потім натисніть Закрити.

Видалити файли зі сховища даних

5- Фізично замінити несправний NVMe диск на новий здоровий

Зупинка активності NVMe пристроїв на вузлі PowerFlex

  1. Увійти в iDRAC.
  2. У головному меню виберіть Конфігурація сховища>.
  3. У полі Controller виберіть відповідний контролер зі списку відповідно до моделі сервера:
  • Вузол PowerFlex R650: CPU
  • Вузол PowerFlex R750: PCIe Extender
  • Вузол PowerFlex R6525: PCIe Extender

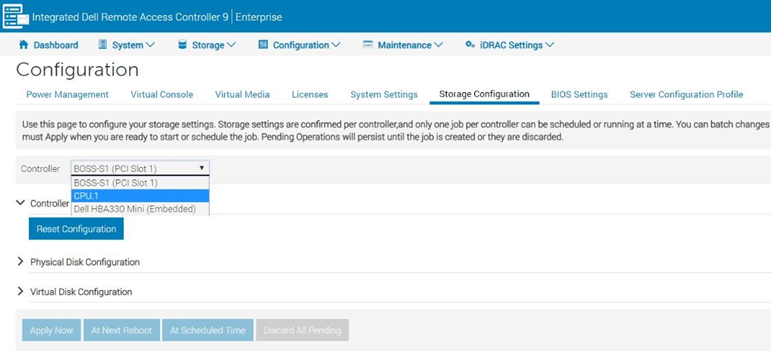

Конфігурація сховища IDRAC

  1. Відкривається нова сторінка зі списком фізичних дисків, пов'язаних із цим контролером.
  2. Виберіть фізичний диск, який потрібно замінити, і натисніть «Підготуватися, щоб видалити >» «Застосувати зараз».

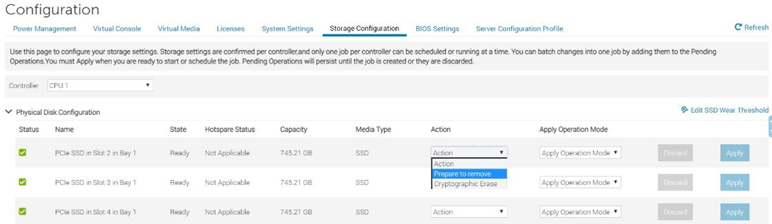

Конфігурація сховища IDRAC

Тепер ви можете фізично видалити несправний NVMe пристрій із сервера.

6- Підготувати пристрій NVMe і додати його до системи PowerFlex на сервері ESXi

Використайте наступне завдання для підготовки NVMe-пристрою до використання та додавання його до системи PowerFlex, корелюючи слот пристрою та робочий шлях на сервері на базі ESXi.

  1. У вашому інтернет-браузері перейдіть на http://< iDRAC_IP_address>.
  2. У вікні входу в DELL Console введіть ім'я користувача та пароль, а потім натисніть Увійти.
  3. У головному меню виберіть «Огляд зберігання>», а потім натисніть«Фізичнідиски». iDRAC відображає список фізичних дисків, встановлених на сервері.
  4. Знайдіть рядок із номером слота, який відповідає слоту для щойно заміненого диска.
  5. Натисніть на знак плюс у лівій колонці, щоб відобразити розширені властивості диска.
  6. Знайдіть серійний номер нового диска і запишіть його. Наприклад: 50000396DC89A872.
Примітка. Якщо iDRAC не показує серійний номер диска, замінний диск може бути встановлений неправильно.
  1. Увійдіть у SVM через SSH.

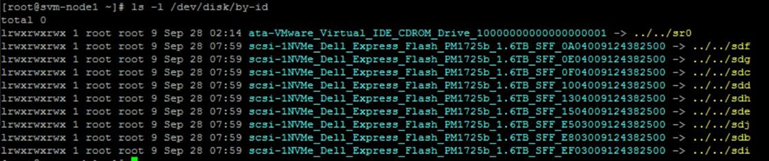

  2. Виконайте наступну команду, щоб перевірити шлях до пристрою операційної системи:
ls -l /dev/disk/by-id/

Вихід, подібний до наступного, відображається:

Лс -л /dev/disk/by-id/

  1. Знайдіть рядок ізsd X у кінці і запишіть номер SFFxxxxx.

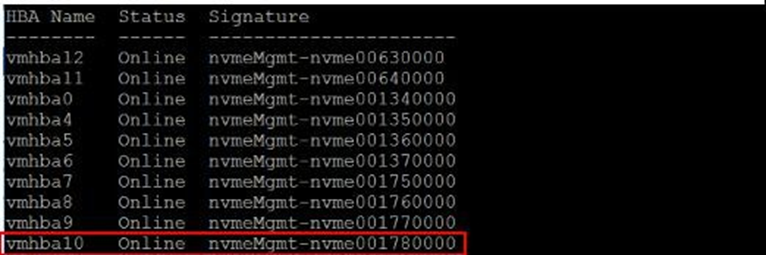

  2. Виконайте наступну команду, щоб перевірити стан замінного пристрою.
esxcli nvme device list

Вихід, подібний до наступного, відображається:

Пристрій NVMe List

  1. (За бажанням ) Виконайте таку команду, щоб перевірити версію прошивки замінного пристрою:
esxcli nvme device get -A vmhbaX | grep -i Revision

Де vmhbaX — це назва нового пристрою NVMe.

Наприклад, для пристрою заміни, показаного на зображенні на попередньому кроці, команда звучить так:

esxcli nvme device get -A vmhba10 | grep -i Revision

Вихід, схожий на наступний, з фактичною версією прошивки:

Команда пристрою NVMe





Перевірте, чи відповідає версія прошивки вимогам RCM або IC

  1. Знайдіть адаптер для пристрою vmhbaX і знайдіть серійний номер :
esxcli nvme device get -A vmhbaX | grep -i serial

Наприклад:

esxcli nvme device get -A vmhba10 | grep -i serial

На виході відображаються деталі диска, включно з серійним номером.

Команда пристрою NVMe

7- (Опціонально) Зашифруйте новий пристрій NVMe на вузлі PowerFlex, пропустіть цей крок, якщо не використовуєте Cloudlink

Якщо NVMe-диск, який ви замінили, був зашифрований за допомогою CloudLink, виконайте наступні кроки для шифрування нового NVMe-диска. Якщо несправний диск не був зашифрований, пропустіть це завдання.

  1. Підключайтеся до вузла SDS через SSH.
  2. Виконайте цю команду для шифрування нового диска:
svm encrypt /dev/nvme<xxx>

де nvme<xxx>— це назва пристрою, який ви щойно замінили. Наприклад:

svm encrypt /dev/nvmeXn1

Приблизно через 60 секунд новий пристрій буде зашифрований.

  1. Виконайте таку команду для підтвердження нового розташування пристрою:
svm status

Вихід, подібний до наступного, має відображатися:

State: Connected (server 192.168.150.32)
Group: MG-12 Policy: Manual
AES-NI HW acceleration: Yes
Volumes:
/             unencrypted
/home         unencrypted


Devices:
/dev/nvme0n1    encrypted       (sds	SN:9486948577248625  /dev/mapper/svm_nvme0n1)
/dev/nvme10n1	encrypted	(sds	SN:948694857725248625/dev/mapper/svm_nvme10n1)
/dev/nvme11n1	encrypted	(sds	SN:948694857725258625/dev/mapper/svm_nvme11n1)
/dev/nvme12n1	encrypted	(raw	SN:948694857725268625/dev/mapper/svm_nvme12n1)
/dev/nvme13n1	encrypted	(raw	SN:948694857725278625/dev/mapper/svm_nvme13n1)
/dev/nvme14n1	encrypted	(raw	SN:948694857725288625/dev/mapper/svm_nvme14n1)
/dev/nvme15n1	encrypted	(raw	SN:948694857725298625/dev/mapper/svm_nvme15n1)
/dev/nvme16n1	encrypted	(raw	SN:948694857725308625/dev/mapper/svm_nvme16n1)
/dev/nvme17n1	encrypted	(raw	SN:948694857725318625/dev/mapper/svm_nvme17n1)
  1. Знайдіть /dev/nvmeX і переконайтеся, що він зашифрований, а потім запишіть новий шлях до пристрою в таблиці інформації про диск.

Наприклад:

/dev/mapper/svm_nvme17n1

8-Додайте пристрій до системи PowerFlex на гіперконвергованому вузлі

Відобразіть новий NVMe як RDM у SVM, а потім додайте його до системи PowerFlex.

  1. Відкрийте SSH-сесію для ураженого HCI ESX-хоста.
  2. Перелічіть диски, підключені до хоста ESXi, використовуючи команду:
 # ls -l /vmfs/devices/disks
  1. Зі списку визначте локальний пристрій, який хочете налаштувати як RDM, і скопіюйте ім'я пристрою.

    Примітка. Ім'я пристрою, ймовірно, буде з префіксом t10. І виглядає схоже на: t10.F405E46494C4540046F455B64787D285941707D203F45765
  2. Щоб налаштувати пристрій як RDM і вивести файл RDM-вказівника на обране місце, виконайте команду:
 # vmkfstools -z /vmfs/devices/disks/ /vmfs/volumes///_x.vmdk

Наприклад:

 # vmkfstools -z /vmfs/devices/disks/t10.F405E46494C4540046F455B64787D285941707D203F45765 /vmfs/volumes/Datastore2/SVM-1/svm-1_1.vmdk

Примітка. Розмір новоствореного файлу вказівника RDM, здається, збігається з розміром сирого пристрою, на який він відображений; Це фіктивний файл, який не займає місце для зберігання.

  1. Коли ви створили файл вказівника RDM, приєднайте RDM до віртуальної машини за допомогою клієнта vSphere:
    1. З клієнта vSphere повторно проскануйте ESXi-сховище, щоб відкрити доданий пристрій.
    2. Виберіть уражений HCI ESXi хост > Storage Adapters >RESCAN STORAGE

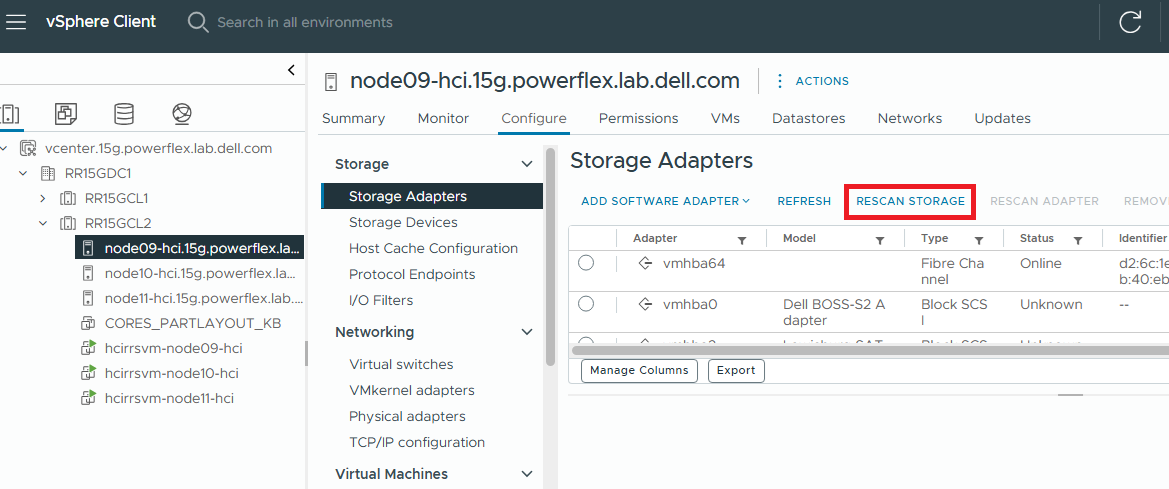

Адаптер зберігання vSphere

  1. Клацніть правою кнопкою миші по SVM , розташованому на ураженому HCI ESXi хості, і виберіть Налаштування редагування.

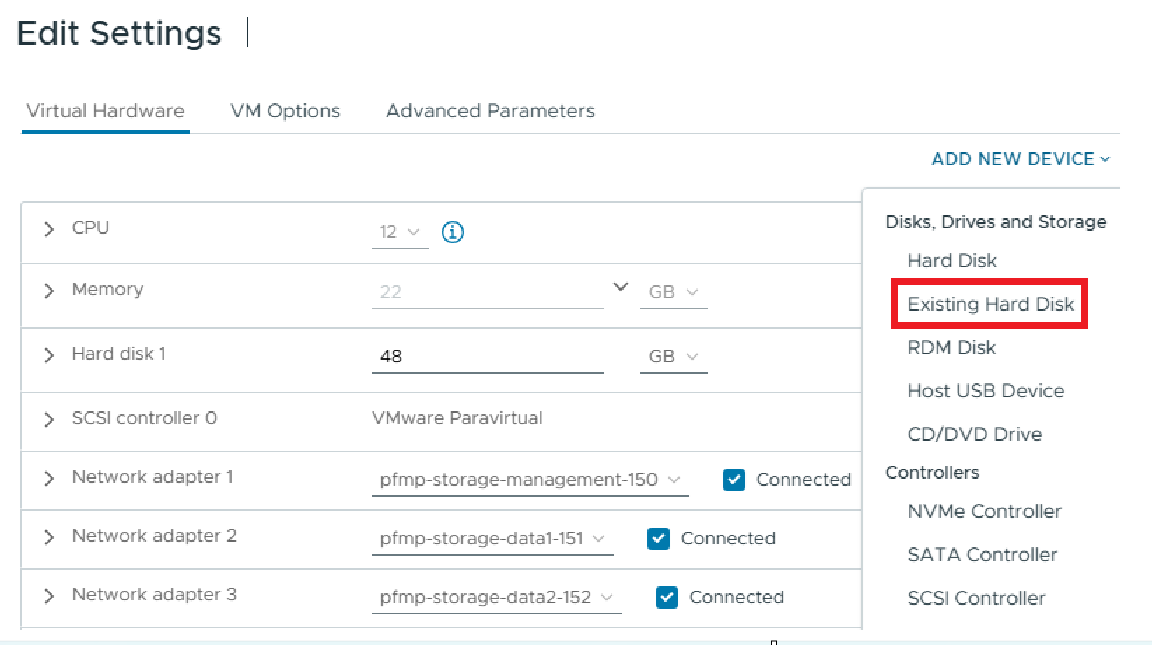

  2. У верхньому правому куті виберіть ДОДАТИ НОВИЙ ПРИСТРІЙ > Існуючий жорсткий диск

Існуючий жорсткий диск vsphere

  1. Виберіть Жорсткий диск.
  2. Виберіть Використовувати існуючий віртуальний диск.
  3. Перейдіть до каталогу, до якого ви зберегли вказівник RDM на кроці 4, виберіть файл вказівника RDM і натисніть Далі.
  4. Виберіть віртуальний SCSI-контролер, до якого хочете приєднати диск, і натисніть Далі.
  5. Натисніть «Закінчити».

Тепер ви повинні бачити свій новий жорсткий диск у інвентарі віртуальної машини як Mapped Raw LUN
