PowerEdge: Перевірка сумісності мережевої карти

Як перевірити, чи підтримується мережева інтерфейсна карта (NIC) на сервері PowerEdge.

Зміст:

• Це мережевий інтерфейс Dell з прошивкою Dell?
• Перевірте тип інтерфейсу NIC
• Перевірте доступні підйоми та слоти
• Перевірте підтримку OS Hardware Compatibility List (HCL)
• Перевірте доступні оновлення прошивки на сайті підтримки

Це мережевий інтерфейс Dell з прошивкою Dell?

Якщо мережевий сет не працює на прошивці Dell, можуть виникнути несподівані результати з встановленим NIC на сервері.

• Без прошивки Dell серверне обладнання не може належним чином спілкуватися з мережевою карткою.
• Це може викликати симптоми, наприклад, підвищення швидкості вентиляторів, оскільки сервер може не контролювати температуру коректно.
• Оновлення прошивки з IDRAC неможливе, оскільки файли прошивки, які не є Dell, не підтримуються.
• Сумісність драйверів може бути проблемою, оскільки драйвери Dell перевіряються за версіями прошивки Dell.

На початок

Перевірте тип інтерфейсу NIC:

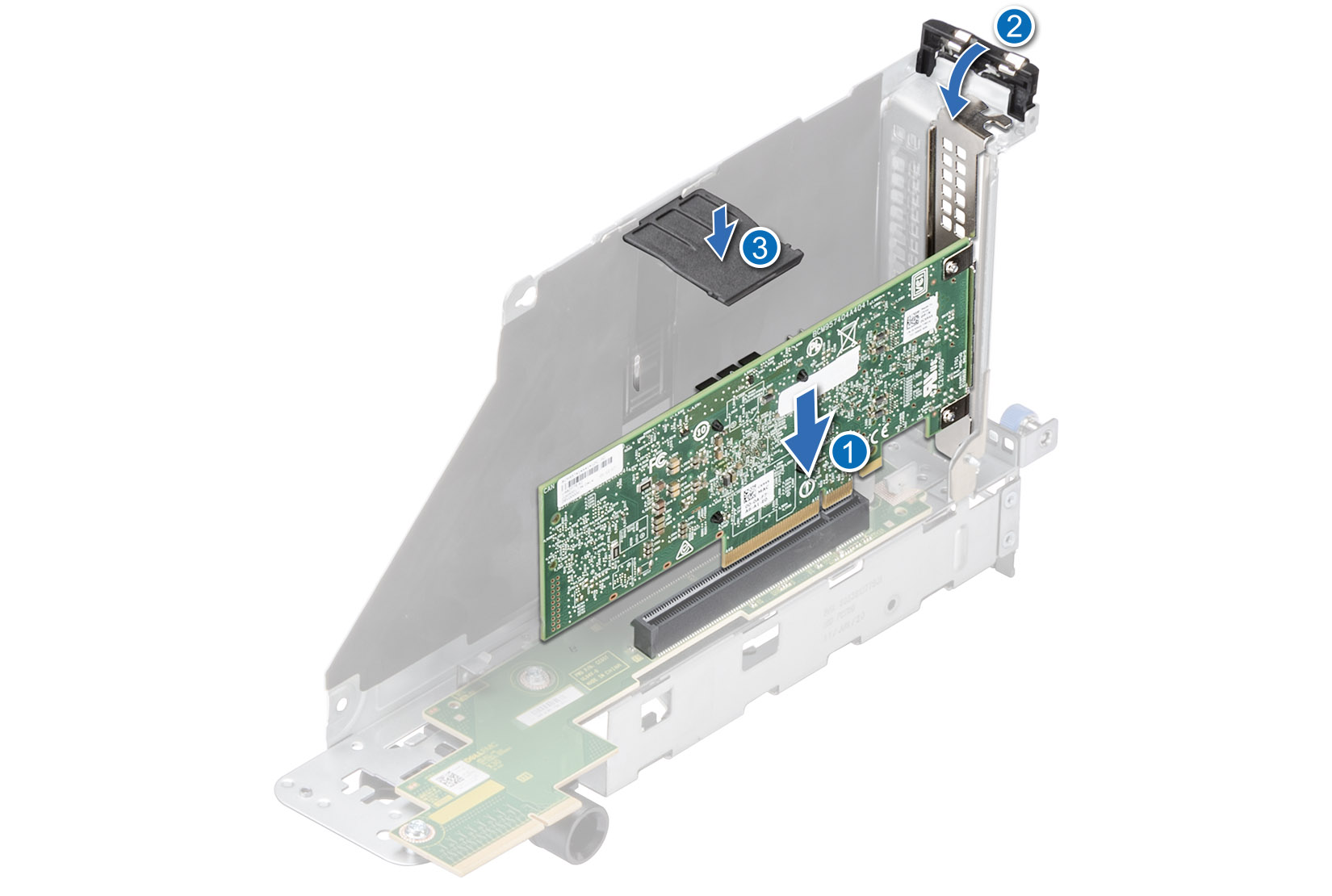

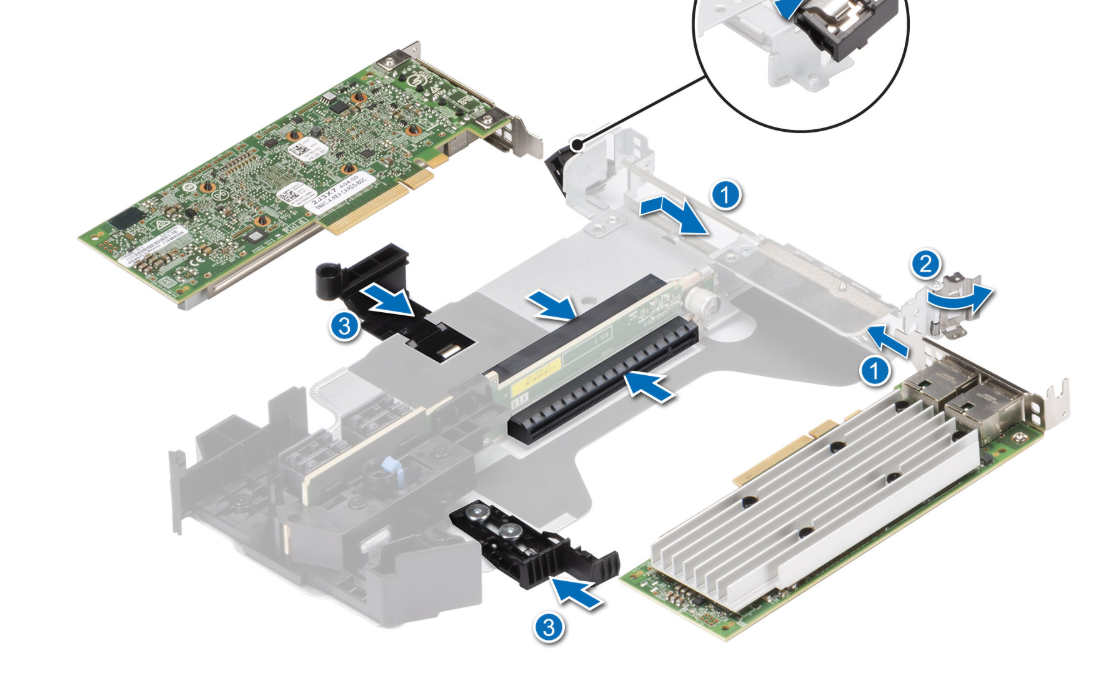

Стандартний інтерфейс Peripheral Component Interconnect Express (PCIE) загалом підтримується всіма серверами або з слотом на самій материнській платі, як у Tower Servers, або в PCIE Riser на Rack-серверах. Інші типи інтерфейсів мають спеціалізований слот, і зазвичай лише один вільний слот.

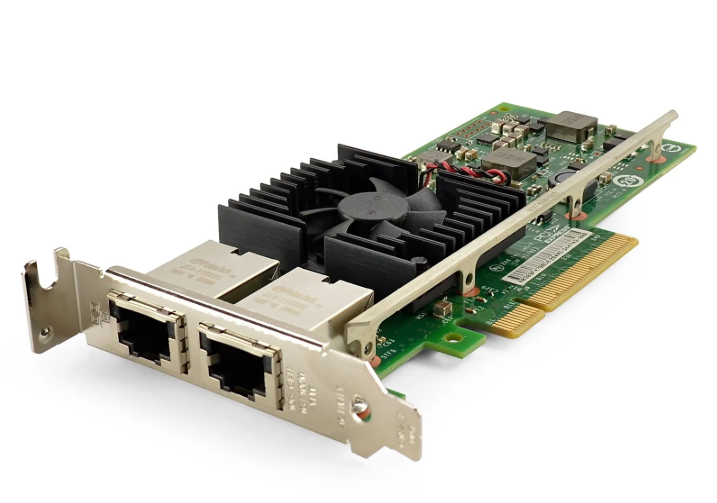

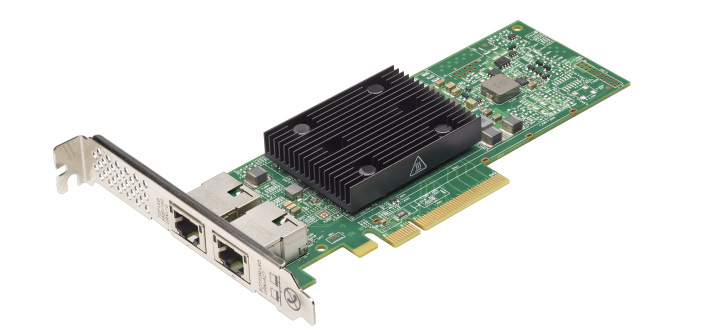

PCIE:

• Головна особливість PCIE-карт полягає в тому, що вони мають різні показники швидкості, наприклад Gen3/Gen4/Gen5, а також різні фізичні розміри слотів, наприклад Full Height (FH) або Half Height (HH), слоти Low Profile (LP).
• Що стосується різних поколінь PCIE, вони сумісні з попереднім ходом. Це означає, що карта PCIE Gen5 могла б працювати в слоті PCIE Gen4, але вона була б обмежена швидкостями слота Gen4.

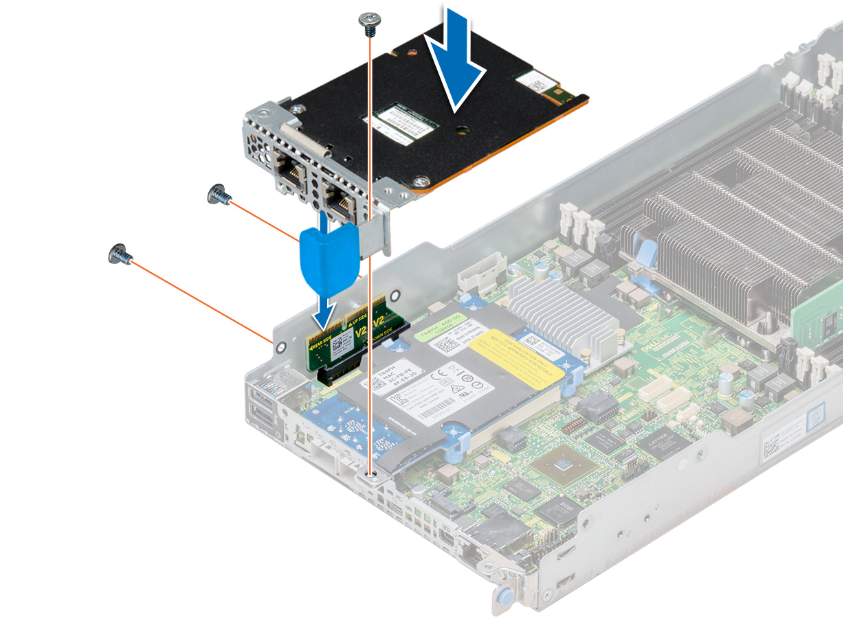

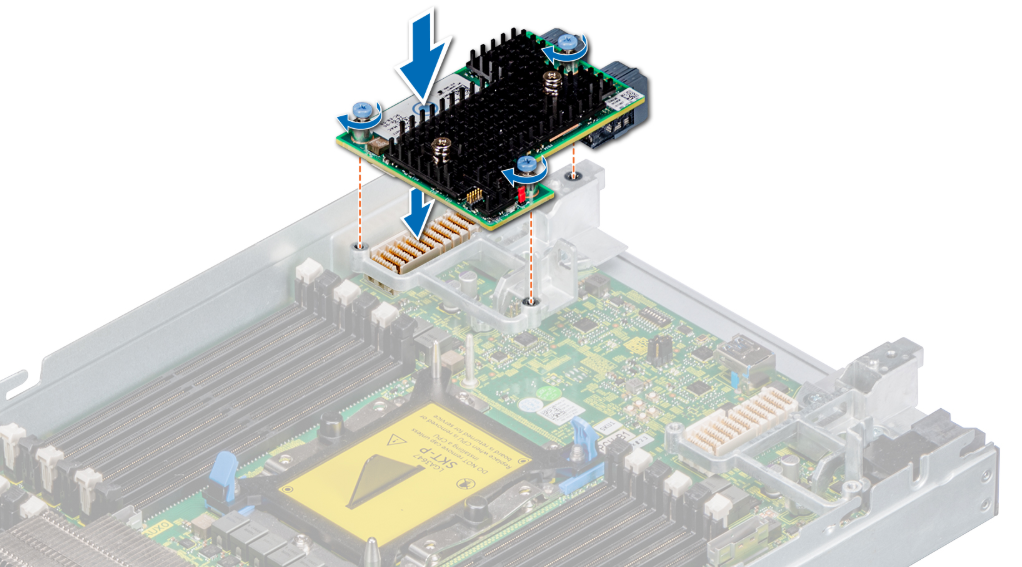

Мезонін:

• Встановлення в мезонінний слот на материнській платі

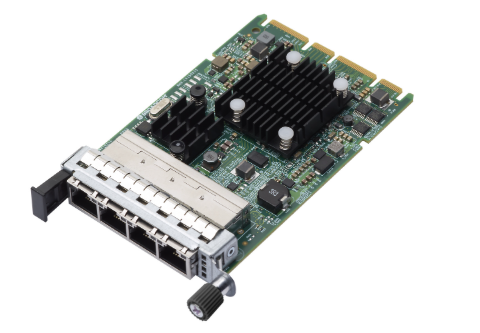

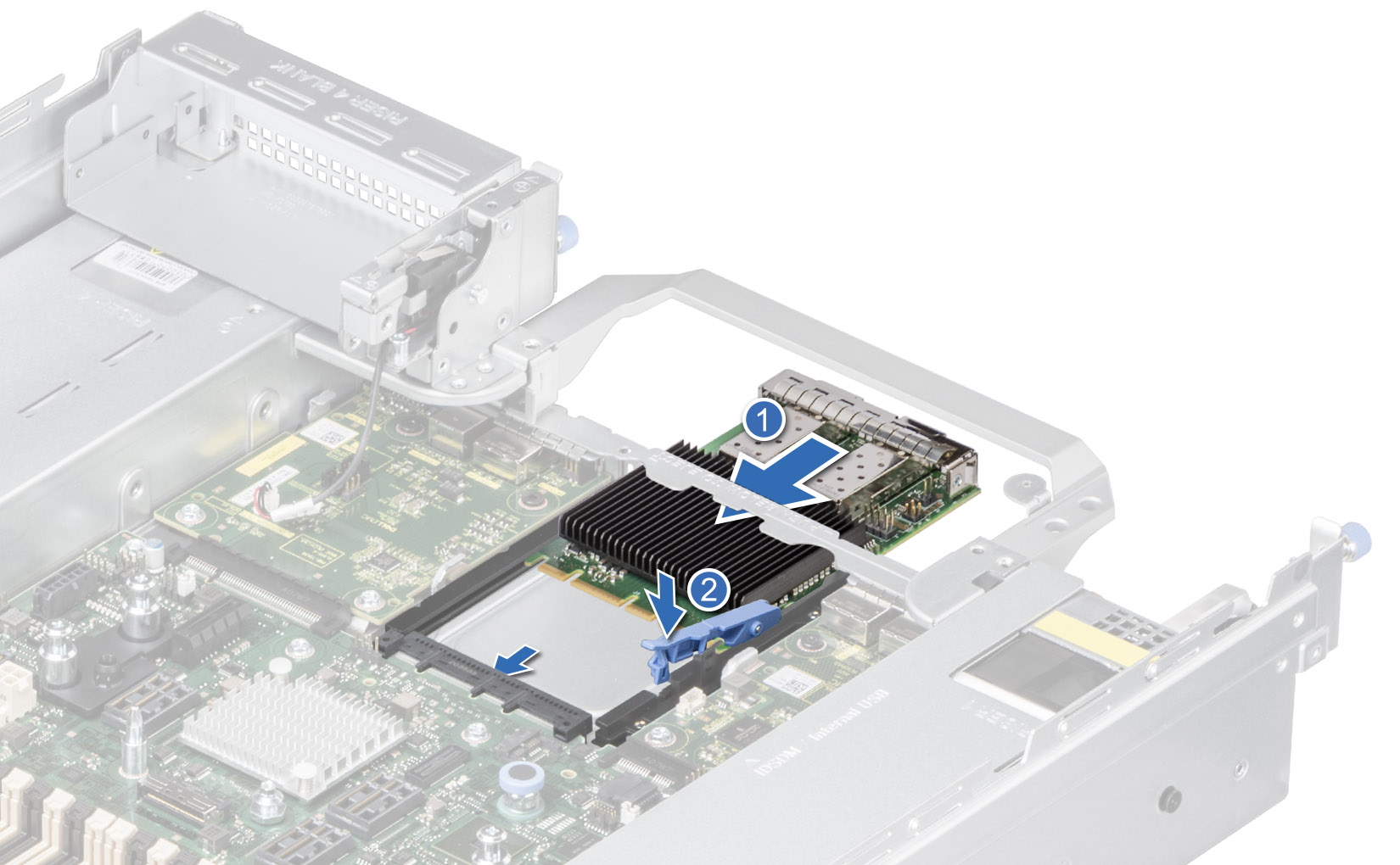

Відкритий обчислювальний проєкт (OCP):

• OCP мережеві карти схожі на мезонінові карти, тільки вони встановлюються ззаду сервера в слот OCP на материнській платі. Деякі карти OCP вказані як OCP Mezz.

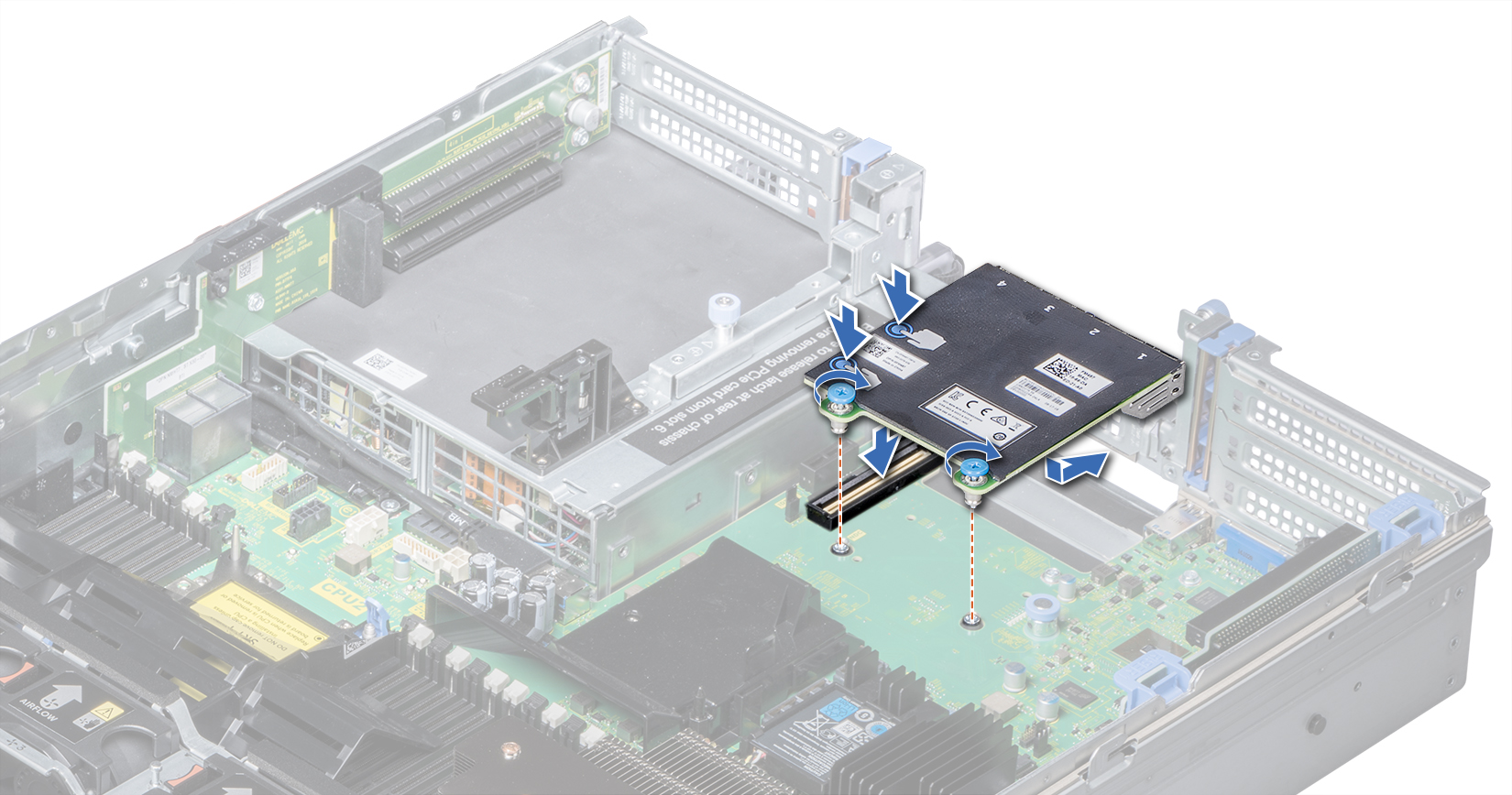

Дочірня карта мережі (NDC):

• NDC встановлюється безпосередньо на слот NDC на материнській платі, показаній нижче.



На початок

Перевірте доступні підйоми та слоти:

Зверніться до Інструкції з встановлення та сервісу серверів, щоб перевірити, які райзери та слоти доступні на сервері.

• Детальніше дивіться статтю: PowerEdge: Вирішення проблем із виявленням пристроїв PCIe

На початок

Перевірте підтримку OS Hardware Compatibility List (HCL):

Зазвичай основна проблема сумісності виникає через підтримку ОС.

Наприклад, старі мережеві карти можуть працювати на апаратному рівні, але встановлена ОС може більше не підтримувати карту або не надавати для неї драйверів.

Переконайтеся, що встановлена версія Server OS підтримує мережеву карту за допомогою списків сумісності апаратного забезпечення ОС.

• РХЕЛ: https://catalog.redhat.com/hardware
• Ubuntu: https://ubuntu.com/certified/servers
• SLES: https://www.suse.com/yesCertified/home
• VMware ESXi:https://compatibilityguide.broadcom.com/
• Windows Server:https://partner.microsoft.com/en-us/dashboard/hardware/search/cpl

На початок

Перевірте доступні оновлення прошивки на сайті підтримки:

Якщо на сторінці підтримки сервера вказані оновлення драйверів і прошивки для мережевої карти, то підтримувані моделі серверів і конкретні мережеві карти вказуються у розділі додаткової інформації про прошивку.

Виконайте кроки нижче, щоб перевірити, що NIC підтримується у доступній прошивці, зазначеній у списку:

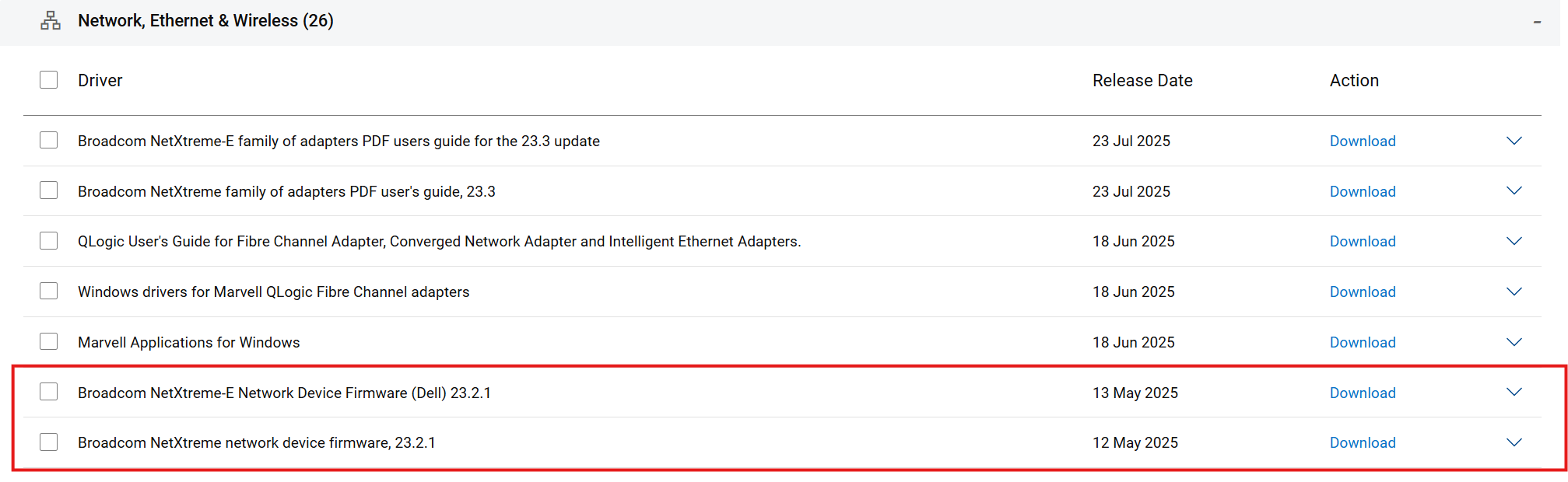

• На сайті підтримки, після того як ви введете модель сервера або тег і натиснете «Драйвери та завантаження», ви можете знайти доступні оновлення прошивки NIC, які відповідають відповідному бренду NIC. У наведеному нижче прикладі пошукайте сумісність для конкретної мережевої карти Broadcom.

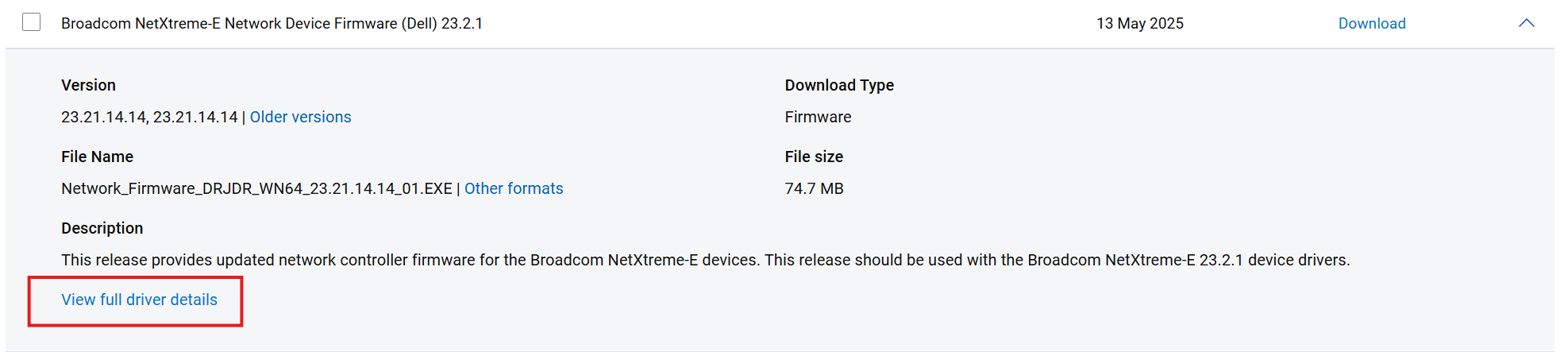

• При натисканні на оновлення прошивки, щоб відкрити його, з'являється опція « Переглянути повні деталі драйвера », натисніть на посилання.

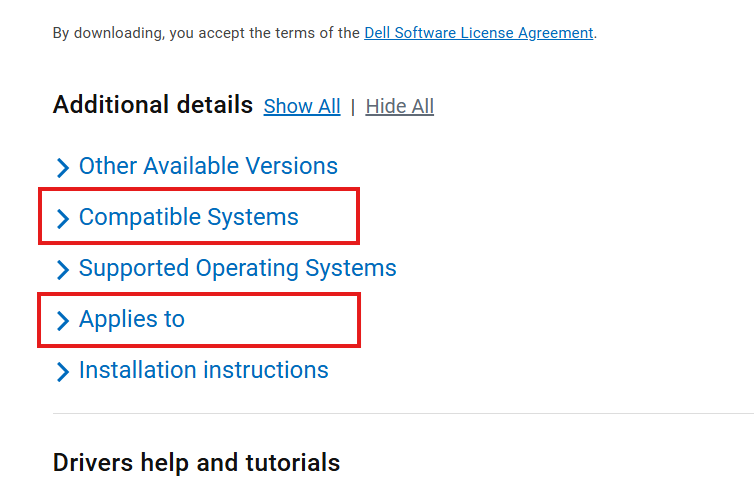

• На сторінці з деталями внизу знаходиться розділ «Додаткові деталі», де можна перевірити «Сумісні системи» та опції «Застосування» для отримання інформації.



• Опція «Сумісні системи» показує список усіх серверів, які підтримують оновлення прошивки, та моделей NIC, які знаходяться в опції «Застосовується». Спочатку переконайтеся, що вказана потрібна модель сервера.

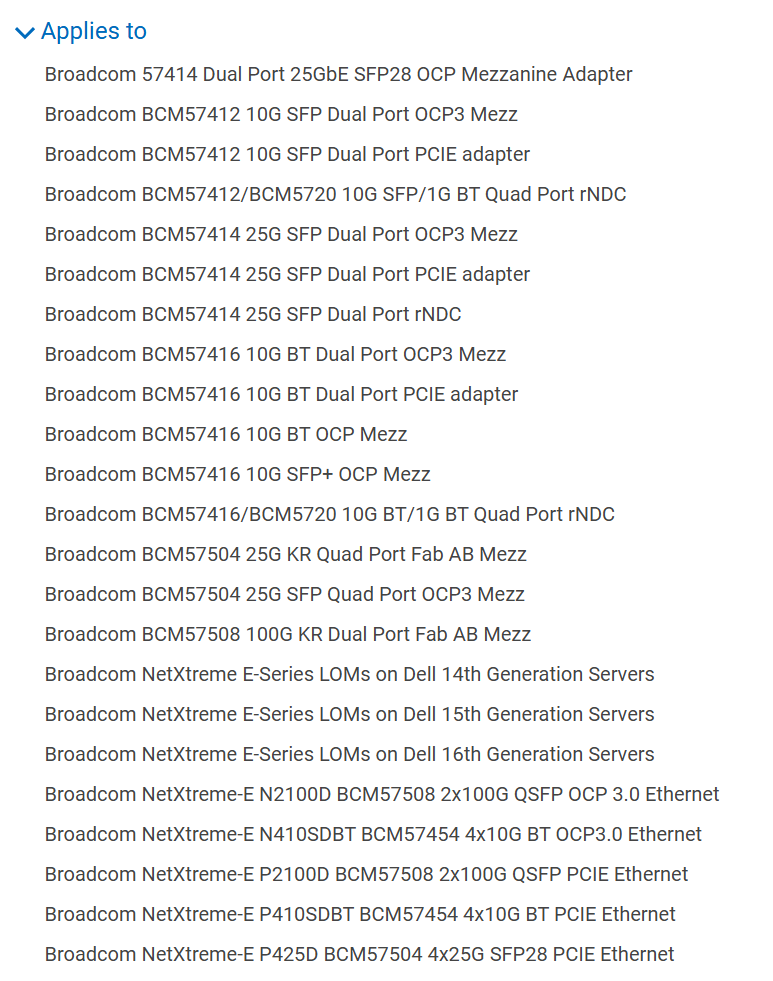

• Опція «Застосовується» показує всі типи мережевих мереж і моделі, які підтримують прошивку, тут можна перевірити, чи зазначена модель NIC.



На початок
