Dell PowerEdge 服务器和 VMware ESXi 上的英特尔高带宽内存 （HBM） 支持

戴尔支持基于英特尔至强 Max 系列处理器（94xx 系列处理器，以前代号为 Sapphire Rapids）的第 16 代 PowerEdge 服务器中的英特尔高带宽内存 （HBM）

戴尔在采用英特尔至强 Max （94xx） 处理器系列的 PowerEdge 服务器 R660、PowerEdge 服务器 R760 和 PowerEdge 服务器 C6620 上支持 HBM。在使用 HBM 之前，建议使用戴尔支持网站上针对上述平台发布的最新 BIOS。

HBM 支持多种内存模式，分别称为平面模式、HBM only 模式和缓存模式。本知识库文章详细介绍了每种模式及其在 VMware ESXi 上的显示方式。Dell PowerEdge 服务器上的平面模式和仅 HBM 模式支持 VMware ESXi，并且不支持高速缓存模式。VMware ESXi 8.0 Update 3 及更高版本支持上面列出的 Dell PowerEdge 服务器上的 HBM。

HBM 平面模式

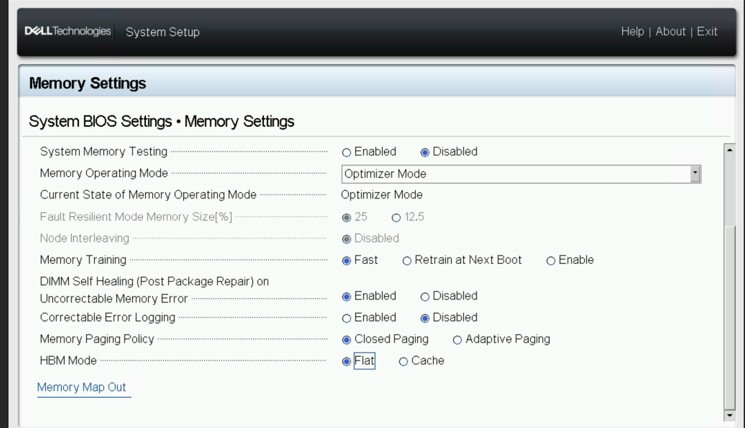

在 HBM 平面模式下，HBM 内存和 DDR 内存共存并启用。平面模式将这两个节点作为两个不同的 NUMA（非统一内存访问）节点呈现给安装在服务器上的操作系统/虚拟机管理程序。下面是从 Dell PowerEdge R660 BIOS（ 在内存设置下）截取的屏幕截图，指示在平面模式下配置 HBM。

在此模式下，操作系统/虚拟机管理程序会将 DDR 内存和 HBM 内存视为两个不同的 NUMA 节点。对于 ESXi，您可以使用 esxtop、 smbiosDump 和 vsish 等实用程序来查看报告的 HBM NUMA 节点。

当 HBM 配置为平面模式时，ESXi 上的 esxtop 实用程序会显示额外的 NUMA 节点，如下所述。下面屏幕截图中突出显示的表示基于 HBM 的 NUMA 节点（报告为 64 GB）。

ESXi 上的 smbiosDump 实用程序显示特定内存设备报告为 HBM，并且外形规格报告为芯片，表示它是封装在 CPU 芯片中的内存。您可能会看到每个处理器插槽将有四个内存设备（命名为 CPUX_HBMIOX）。这意味着在双插槽系统上，处理器插槽中总共会有八个这样的内存设备。SPM 代表 专用存储器。

对于 DDR，这同样会报告为 DIMM。

内存设备（类型 17）：#4432
位置：“CPU0_HBMIO0”
银行：“Bank 0”
制造商：“00CE”
序列号：“BC2724040E”
部件号：“43”
内存阵列：#4097
外形规格：0x10（芯片）
类型：0x21（HBM2（高带宽内存第 2 代））
类型详细信息：0x0080（同步）

同样，ESXi 上的 vsish 等实用程序也可以获取 HBM 特定的详细信息。例如， vsish -e get /memory/memNodes/X （其中 X 是 NUMA 节点编号）为基于 HBM 的 NUMA 节点提供内存节点类型为 类型 255 - 未知类型 SPM ，而对于 DRAM，它显示为 类型 0 - 非 SPM。以下是系统的输出示例，其中显示 NUMA 节点 2 的 HBM 类型和 NUMA 节点 0 的非 HBM （DRAM） 类型 0。

内存节点 {
enclosing NUMA node：
2 个内存层：
0 表示可靠：
0 为易失性：
1 种特定用途类型：255 -> 未知类型 SPM
为 EPC：
0 first MPN：
0x480000最后一个 MPN：
使用的0x147ffff（页数）：
183785免费（页数）：16593431
}

内存节点 {
封闭 NUMA 节点：
0 Memory tier：
0 表示可靠：
0 为易失性：
1 特定用途类型：0 -> 不是 SPM
是 EPC：
0 first MPN：
0x100000最后一个 MPN：
使用的0x47ffff（页数）：
247428可用（页数）：3422588
}

戴尔还通过 API /redfish/v1/Systems/System.Embedded.1/Processors/CPU，使用 iDRAC Redfish 提供 HBM 特定的详细信息。插槽.1.在这里，您可以在 ProcessorMemory 部分看到特定于 HBM 的数据。输出示例如下：

“ProcessorMemory”：

[{ “IntegratedMemory”： true，
“MemoryType”：“HBM2”、“
CapacityMiB”：16384，“
SpeedMHz”：3200
}，

仅 HBM 模式
您可以在不连接 DDR DIMM 的情况下单独使用 Max 系列处理器打开 Dell PowerEdge 服务器的电源。在这种情况下，操作系统使用基于处理器芯片的 HBM 内存来加载内核和其他进程。在这种情况下，BIOS 中的 HBM 模式 选项不会显式列出。VMware ESXi 8.0 Update 3 及更高版本支持此模式。上面所述的命令也适用于此模式，ESXi 在各种接口中仅报告 HBM 内存。例如，esxtop 仅显示 HBM NUMA 节点。

引用
https://www.intel.com/content/www/us/en/support/articles/000094293/software/software-services.html
