Live Optics |瞭解工作負載集中度

工作廣告集中度（WC）表示有關伺服器數據的事實。這會讓您快速查看在環境中建立最多活動的磁碟機 [LUN/磁碟區]，以及其與整體資料容量的比率。在深入瞭解WC顯示的數據之前，我們必須瞭解幾個關鍵點，以便對正在查看的內容沒有誤解。

問：這是否能預測分層或規模調整需求？

答：不，這是事實的陳述。它與任何特定於平臺的分層或緩存演演演算法無關。但是，該資料確實與任何儲存容量的裝置具有有意義的關聯。

問：這和熱圖一樣嗎？

答：否，熱圖會表示子 LUN 或子檔案層級的知識，瞭解資料的「熱或冷」。WC 僅處理 LUN/磁碟區本身，以及其與所有其他受監控磁碟區的關係。

替代檢視

WC可以通過兩種不同的方法查看：可變步長圖或氣泡圖。每個顯示相似但略有不同的資訊，並且根據捕獲的環境，一個可能比另一個效果更好。本條目介紹了這兩種變體，並解釋了顯示的內容以及要解釋的內容

廁所：可變寬度步進圖

光學 Prime 收集目前環境時，它會瞭解每個磁碟的容量和效能。在本文件中，磁碟會包含任何捐贈給 Live Optics 在專案摘要中所決定的整體容量數位的 LUN、磁碟區、資料存放區或內部容量。

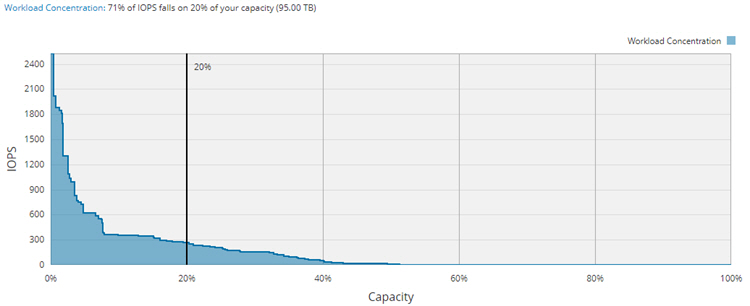

WC 繪製了這些磁碟的效能 （IOPS） 與容量的關係圖。使用可變寬度步長圖時，每個磁碟會先按其第 95 個百分位 IOPS 數字從最高到最低排序。然後將每個磁碟繪製在如下例所示的圖表中，性能最高的磁碟位於最左側，性能最低的磁碟位於最右側。

因此，每個「步驟」的高度代表相對於所有其他步驟的 IOPS 量。
該磁碟的已用容量由步驟的寬度表示。步驟越寬，磁碟容量越大。

橫軸顯示環境中的所有容量。圖表中會畫出任意 20% 的容量線，以建立落入容量的 IOPS 的計算方式。

WC與分級價值的關係

儘管 WC 絕不是衡量如何調整存儲層大小的指標，但 WC 可以很好地預測環境對存儲分層的候選資格。該圖顯示了一個傾向模型，該模型演示了某些磁碟相對於環境其餘部分的熱程度。

一小部分數據容量中的 IOPS 集中度越高，環境就越適合數據分層。此圖分佈得越平坦或分佈越均勻，環境就越適合整體式或單層設計，因為效能是均勻分佈在整個容量中。

由於此圖不知道子 LUN 層級的資料分層演算法會將 LUN 分層至多個磁碟類型，因此可以假設此技術會進一步最佳化高度集中的環境。

也可以有人認為，即使是平面圖形也可以從子 LUN 級別的分層或緩存演演演算法中受益。

為什麼這個圖有效？

大多數應用程式都有磁碟佈局，旨在適應管理員的特定工作負載。例如，許多 IOPS 較高的磁碟與資料庫或日誌檔相關聯，這些檔可能需要比 IO 與容量比率較低的其他工作負載（如檔伺服器）更小的容量。

透過此檢視，可清楚瞭解應用程式擁有者如何隨需分配與工作負載相關的儲存裝置。

廁所：氣泡圖

WC 氣泡圖可能更恰當地命名為“工作負載特徵化”圖，因為它表示的不僅僅是性能而不是容量。氣泡圖共用「可變寬度步長圖」中表示的相同數據，但利用可以顯示第四個屬性的氣泡圖。

在這種情況下，該屬性是服務品質或磁碟 IOPS 的平均延遲。

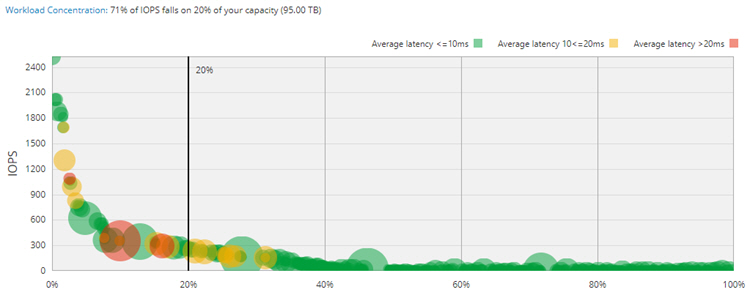

WC 氣泡圖繪製了所有磁碟的效能 （IOPS） 與容量的關係，以及它們在環境中成為問題因素的傾向。每個磁碟首先按其第 95 個百分位 IOPS 編號從最高到最低排序。然後，這些磁碟中的每一個都繪製在如下圖所示的圖形中，性能最高的磁碟位於最左上角，性能最低的磁碟位於最右下角。

因此，每個氣泡的高度代表相對於所有其他氣泡的 IOPS 量。

該磁碟的容量由氣泡的大小表示。氣泡越大，表示磁碟容量越高

橫軸顯示環境中的所有容量。

服務品質的附加屬性由分配給每個氣泡的顏色指示器引入。綠色表示正常的平均延遲，黃色表示潛在的關注區域，紅色表示可能必須檢查的磁碟。這些顏色絕不是問題的預測指標。它們是事實的直觀指標。

研究潛在問題

當專案具有更多的磁碟時，步進圖和氣泡圖都將變得更加有見地。

如果環境有超過一百個磁碟或每個氣泡的性能變化很小，則WC氣泡圖可能會有問題。如上例所示，當有許多類似執行的氣泡時，圖形可以產生類似“蛇”的效果，這使得難以隔離氣泡。為了獲得氣泡密集區域的可見性，可以使用圖表下方的圖形控件縮放圖表。

可以將每個氣泡「懸停」以查看磁碟名稱、性能、容量和擁有磁碟的伺服器。氣泡也是互動的。單擊最左側樹導航的任何氣泡將自動展開並在樹功能表中找到磁碟的位置。找到感興趣的磁碟后，使用其他可用的圖形數據來調查其他性能屬性。

標有灰色的氣泡代表執行低於 100 IOP 的磁碟S 在讀取或寫入中。低 I/O 磁碟可能會扭曲平均延遲，並且可以忽略這些磁碟。閱讀更多資訊。
