PowerFlex 4.X：如何在 HCI 節點更換 NVMe RDM

摘要: 本文逐步說明如何更換 NVMe 裝置，以及如何在 SVM 中進行 RDM 設定，以正確對應至 ESXi 主機

本文章適用於 本文章不適用於 本文無關於任何特定產品。 本文未識別所有產品版本。
查看其他資源

說明

步驟

1- 找到驅動器的屬性

使用 iDRAC 公用程式收集 NVMe 磁碟機的相關資訊。

  1. 從您的網際網路瀏覽器，前往 http://<iDRAC_IP_address>.
  2. 在 DELL 主控台登入 視窗中，輸入使用者名稱和密碼，然後按一下 登入。Integrated Dell Remote Access Controller 畫面隨即出現。
  3. 在導覽窗格中，選取儲存>裝置概觀，然後按一下實體磁碟。iDRAC 會顯示安裝在伺服器上的實體磁碟機清單。
  4. 在 狀態 欄中，搜尋 故障 狀態的磁碟機。
  5. 將磁碟機 的名稱、 插槽號碼和序號記錄在 NVMe 資訊表中的

磁碟機名稱、磁碟機插槽和磁碟機序號列。

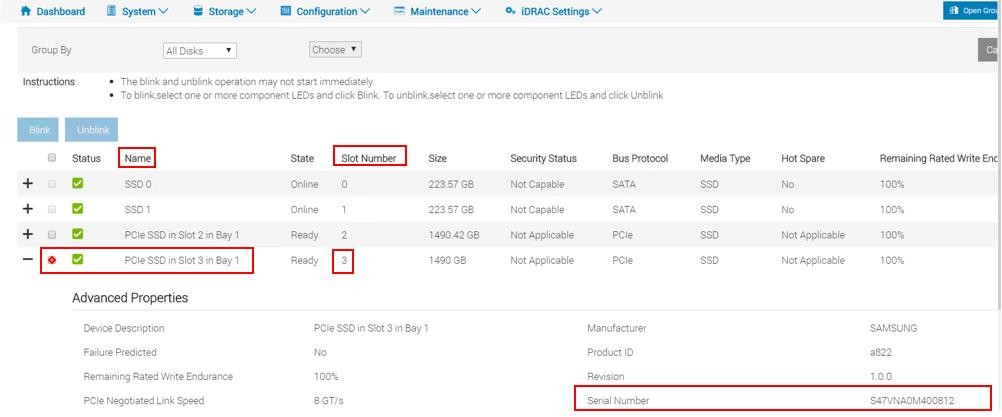

iDRAC 磁碟機序號

2- 在超融合節點上收集 SDS 資訊

使用 PowerFlex Manager 平台 （PFMP） 收集關於超融合節點上故障 NVMe 磁碟機的 PowerFlex SDS 資訊。

  1. 在網頁瀏覽器中，輸入 PFMP IP 位址 ，並以 系統管理員使用者身分登入。
  2. 按 一下封鎖 > SDS。 然後選取具有故障 NVMe 的受影響 SDS 節點
  3. 在右窗格中，按一下所選 SDS 下的裝置
SDS 裝置詳細資料
  1. 記下故障的裝置路徑和 SP 名稱

    例如

    SSD  => /dev/sdX

    NVMe => /dev/nvmeXn1

  2. 若為使用 CloudLink 加密的裝置，裝置路徑會顯示為：

    SSD => /dev/mapper/svm_sdX

    NVMe => /dev/mapper/nvmeXn1
  3. 使用 SSH 連線至 ESXi 主機
  4. 執行下列命令，尋找故障裝置 的名稱 ：
    esxcli nvme device list

    隨即會顯示類似以下內容的輸出：

    esxcli NVMe 裝置清單

  5. 故障裝置在裝置清單的狀態 欄中會顯示為離線。

    記下裝置名稱，例如：vmhba10
  6. 找到裝置 vmhbaX 的配接卡並找到序號：
    esxcli nvme device get -A vmhbaX | grep -i serial
    例如：
    esxcli nvme device get -A vmhba10 | grep -i serial

    輸出顯示驅動器的詳細資訊，包括序列號。

    esxcli nvme device get -A vmhba10 |grep -i serial

3- 從超融合節點上的 PowerFlex 移除故障的 NVMe 磁碟機

  1. 如果您尚未登入 PFMP，請登入。
  2. 在 PFMPGUI 左窗格中，按一下封鎖 >SDS，>從右側圖表的裝置超連結列出 SDS 裝置
  3. 選取故障裝置的核取方塊。請確定您選擇的儲存裝置與您在步驟 2 中記下的裝置相同
  4. 在上方功能表中，按一下 更多動作 >移除。
  5. 在移除裝置對話方塊中，按一下移除以確認。
    1. 如果故障的磁碟機是使用 CloudLink 加密，請取消加密裝置，否則若未使用 CloudLink，請略過此步驟：
      1. 使用 SSH 連線至節點。
      2. 執行下列命令：
svm -y erase /dev/nvmeXn1

其中 X 是數字磁碟機識別碼

4- 從 SVM 中移除故障裝置的 RDM

  1. 重新登入 vCenter。
  2. 在清查窗格中，選取主機和叢集。
  3. 在導覽窗格中，選取影響深遠的 ESXi HCI 伺服器。
  4. 在設定標籤中，選取儲存>儲存裝置以檢視主機上的儲存裝置。
  5. 尋找可操作狀態 為失效或錯誤的 NVMe 裝置。（有關詳細資訊，請參閱下面的“在 ESXi 伺服器上關聯設備插槽和操作系統路徑”。
  6. 在裝置 詳細資料 >內容 標籤中，找到裝置的 PowerFlex 磁碟機名稱和 NVMe 識別碼，並將其抄下。

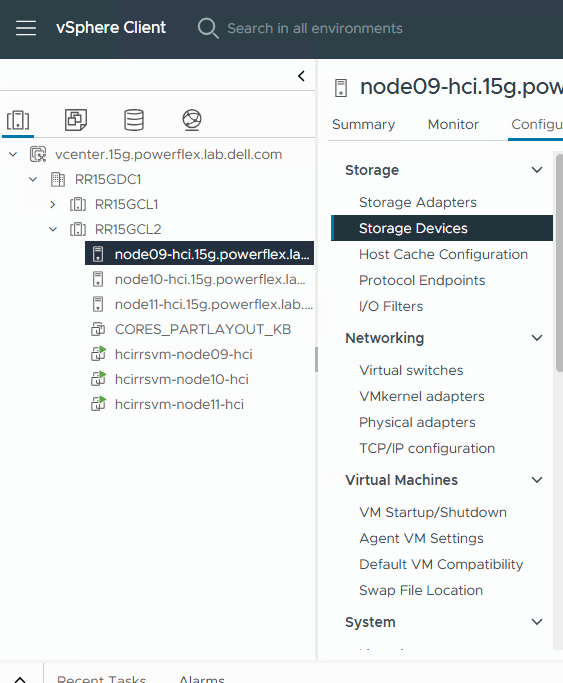

    vSphere 儲存裝置

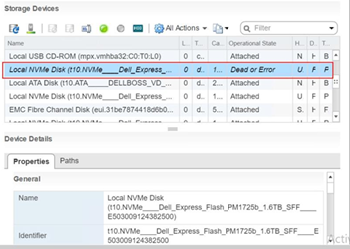

    vSphere 裝置詳細資料

  1. 在導覽窗格中，以滑鼠右鍵按一下受影響的 HCI ESXi 主機上的 SVM ，然後選取 編輯設定。

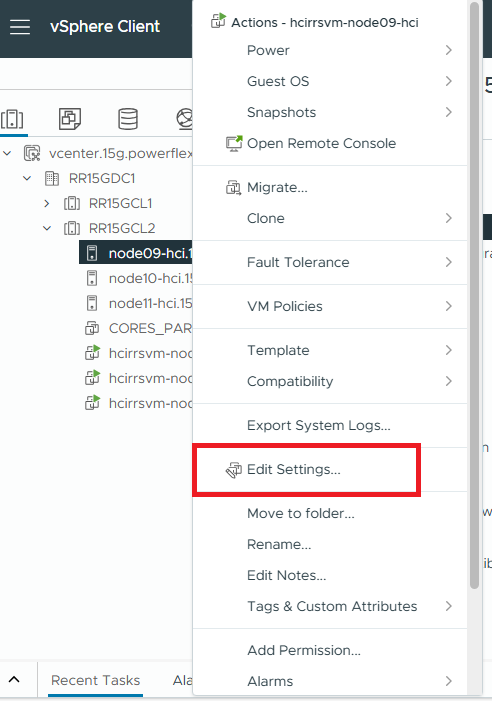

vSphere 編輯設定

在 編輯設定 視窗中會顯示 虛擬硬體 標籤。SVM 詳細資料包含硬碟。每個變暗的硬碟都是 RDM 裝置。

  1. 展開每個 RDM 的屬性。

在 實體 LUN 欄位中，尋找您在上一個步驟中取得的 NVMe 裝置識別符值。

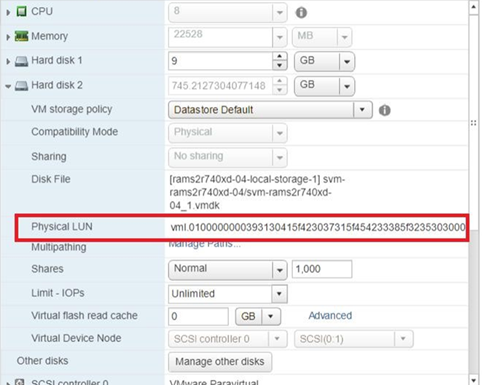

 vSphere 實體 LUN

  1. 如果識別符值顯示為實體 LUN 值的一部分，則這是故障的裝置。否則，請選取 管理其他磁碟 以檢視 SVM 上的其他硬碟，並檢查其 實體 LUN 值，然後按一下 管理路徑 以識別故障的裝置。
vSphere 管理路徑
  1. 當您使用實體 LUN 值識別出有故障裝置的硬碟後，請按一下硬碟右側的 X ，以移除裝置。
vSphere 裝置詳細資料


選取刪除資料存放區的檔案，然後按一下關閉。

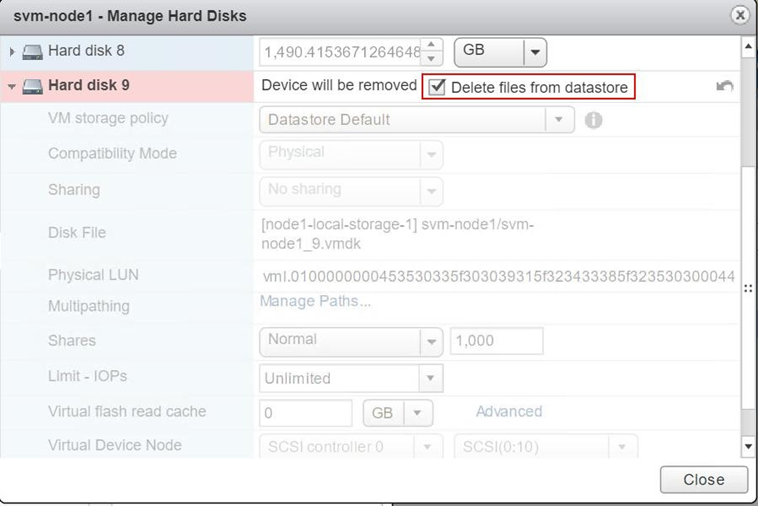

從資料存放區移除檔案

5- 實體將故障的 NVMe 磁碟更換為狀況良好的新磁碟

停止 PowerFlex 節點上的 NVMe 裝置活動

  1. 登入 iDRAC。
  2. 在主功能表上，選取 設定>儲存裝置組態。
  3. 在 「控制器 」欄位中，根據伺服器型號從清單中選擇相應的控制器：
  • PowerFlex R650 節點：CPU
  • PowerFlex R750 節點：PCIe 延伸裝置
  • PowerFlex R6525 節點：PCIe 延伸裝置

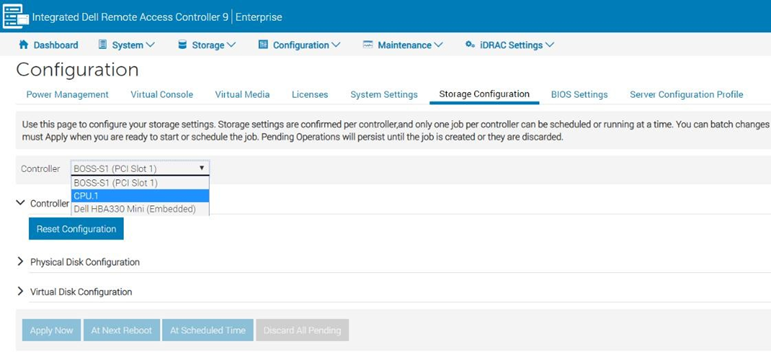

iDRAC 儲存裝置組態

  1. 隨即開啟新的頁面，其中包含與該控制器關聯的實體磁碟機清單。
  2. 選取需要更換的實體磁碟機，然後按一下 準備移除 >立即套用。

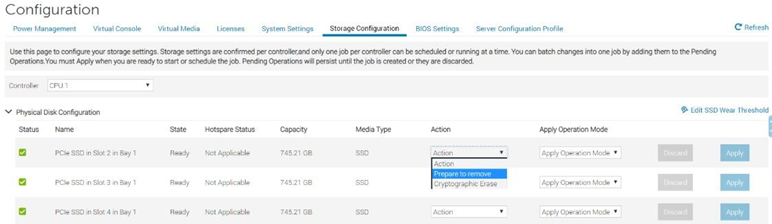

iDRAC 儲存裝置組態

您現在可以從伺服器實際移除故障的 NVMe 裝置。

6- 準備 NVMe 裝置，並將其新增至 ESXi 伺服器上的 PowerFlex 系統

使用下列工作來準備 NVMe 裝置以供使用，並且將裝置插槽與 ESXi 型伺服器上的作業路徑相互關聯，藉此將其新增至 PowerFlex 系統。

  1. 從網際網路瀏覽器前往 http://< iDRAC_IP_address>。
  2. 在 DELL 主控台登入 視窗中，輸入使用者名稱和密碼，然後按一下 登入。
  3. 從主功能表中，選取儲存>裝置概觀，然後按一下實體磁碟。iDRAC 會顯示安裝在伺服器上的實體磁碟機清單。
  4. 找到插槽編號與您剛更換的磁碟機插槽相符的列。
  5. 按一下左欄中的加號，以顯示磁碟機的進階內容。
  6. 搜尋新磁碟機的 序號 ，並將其抄下。例如：50000396DC89A872。
注意：如果 iDRAC 未顯示磁碟機的序號，可能是更換用磁碟機安裝不正確。
  1. 使用 SSH 登入 SVM 。
  2. 執行下列命令以檢查作業系統裝置路徑：
ls -l /dev/disk/by-id/

隨即會顯示類似以下內容的輸出：

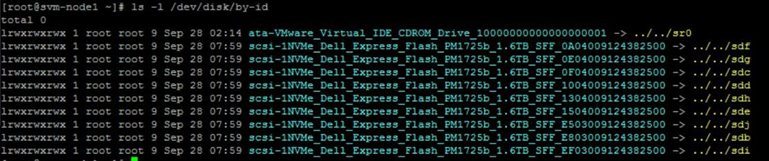

ls -l /dev/disk/by-id/

  1. 找到末尾有 sdX 的行，然後記下 SFFxxxxx編號。
  2. 執行下列命令以檢查更換裝置的狀態。
esxcli nvme device list

隨即會顯示類似以下內容的輸出：

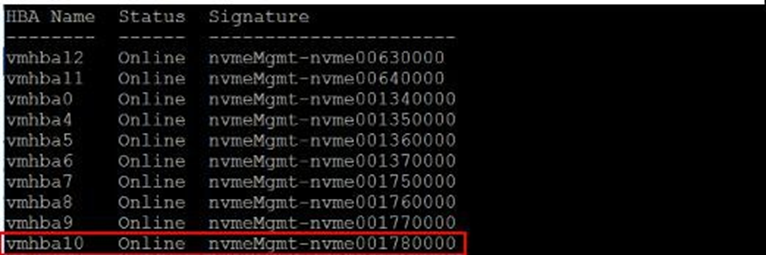

NVMe 清單裝置

  1. （選擇 ）執行下列命令以檢查更換裝置的韌體版本：
esxcli nvme device get -A vmhbaX | grep -i Revision

其中 vmhbaX 是新 NVMe 裝置的名稱。

例如，對於上一步圖片中顯示的更換設備，命令為：

esxcli nvme device get -A vmhba10 | grep -i Revision

隨即會顯示類似以下的輸出，實際的韌體版本：

NVMe 裝置命令





確認韌體版本是否相容於 RCM 或 IC

  1. 找到裝置 vmhbaX 的配接卡並找到序號：
esxcli nvme device get -A vmhbaX | grep -i serial

例如：

esxcli nvme device get -A vmhba10 | grep -i serial

輸出顯示驅動器的詳細資訊，包括序列號。

NVMe 裝置命令

7-（選用） 在 PowerFlex 節點上加密新的 NVMe 裝置，如果不使用 Cloudlink，請略過此步驟

如果您更換的 NVMe 磁碟機是使用 CloudLink 加密，請執行下列步驟以加密新的 NVMe 磁碟機。如果故障的磁碟機未加密，請略過此工作。

  1. 使用 SSH 連線至 SDS 節點。
  2. 執行此命令以加密新磁碟機：
svm encrypt /dev/nvme<xxx>

其中 NVMe<XXX>是您剛更換的裝置名稱。例如：

svm encrypt /dev/nvmeXn1

約 60 秒後，新裝置將會進行加密。

  1. 執行下列命令以確認新裝置的位置：
svm status

應顯示類似以下內容的輸出：

State: Connected (server 192.168.150.32)
Group: MG-12 Policy: Manual
AES-NI HW acceleration: Yes
Volumes:
/             unencrypted
/home         unencrypted


Devices:
/dev/nvme0n1    encrypted       (sds	SN:9486948577248625  /dev/mapper/svm_nvme0n1)
/dev/nvme10n1	encrypted	(sds	SN:948694857725248625/dev/mapper/svm_nvme10n1)
/dev/nvme11n1	encrypted	(sds	SN:948694857725258625/dev/mapper/svm_nvme11n1)
/dev/nvme12n1	encrypted	(raw	SN:948694857725268625/dev/mapper/svm_nvme12n1)
/dev/nvme13n1	encrypted	(raw	SN:948694857725278625/dev/mapper/svm_nvme13n1)
/dev/nvme14n1	encrypted	(raw	SN:948694857725288625/dev/mapper/svm_nvme14n1)
/dev/nvme15n1	encrypted	(raw	SN:948694857725298625/dev/mapper/svm_nvme15n1)
/dev/nvme16n1	encrypted	(raw	SN:948694857725308625/dev/mapper/svm_nvme16n1)
/dev/nvme17n1	encrypted	(raw	SN:948694857725318625/dev/mapper/svm_nvme17n1)
  1. 找到 /dev/nvmeX 裝置，並確保其已加密，然後在磁碟機資訊表中記錄其新裝置路徑。

例如：

/dev/mapper/svm_nvme17n1

8-將裝置新增至超融合節點上的 PowerFlex 系統

將新的 NVMe 作為 RDM 對應至 SVM，然後將其新增至 PowerFlex 系統。

  1. 開啟 SSH 工作階段至受影響的 HCI ESX 主機。
  2. 使用下列命令列出連接至 ESXi 主機的磁碟：
 # ls -l /vmfs/devices/disks
  1. 從清單中，標識要配置為 RDM 的本地設備並複製設備名稱。

    注意：設備名稱可能以 t10 為前綴。並且看起來類似於： t10.F405E46494C4540046F455B64787D285941707D203F45765
  2. 若要將裝置設定為 RDM 並將 RDM 指標檔案輸出至您選擇的目的地，請執行下列命令：
 # vmkfstools -z /vmfs/devices/disks/ /vmfs/volumes///_x.vmdk

例如：

 # vmkfstools -z /vmfs/devices/disks/t10.F405E46494C4540046F455B64787D285941707D203F45765 /vmfs/volumes/Datastore2/SVM-1/svm-1_1.vmdk

注意：新創建的 RDM 指標檔的大小似乎與它映射到的原始設備的大小相同;這是虛擬檔案，並未佔用任何儲存空間。

  1. 建立 RDM 指標檔案後，請使用 vSphere Client 將 RDM 連接至虛擬機器：
    1. 從 vSphere 用戶端重新掃描 ESXi 儲存裝置，以公開新增的裝置。
    2. 選取受影響的 HCI ESXi 主機 > 儲存裝置配接卡重新 >掃描儲存裝置

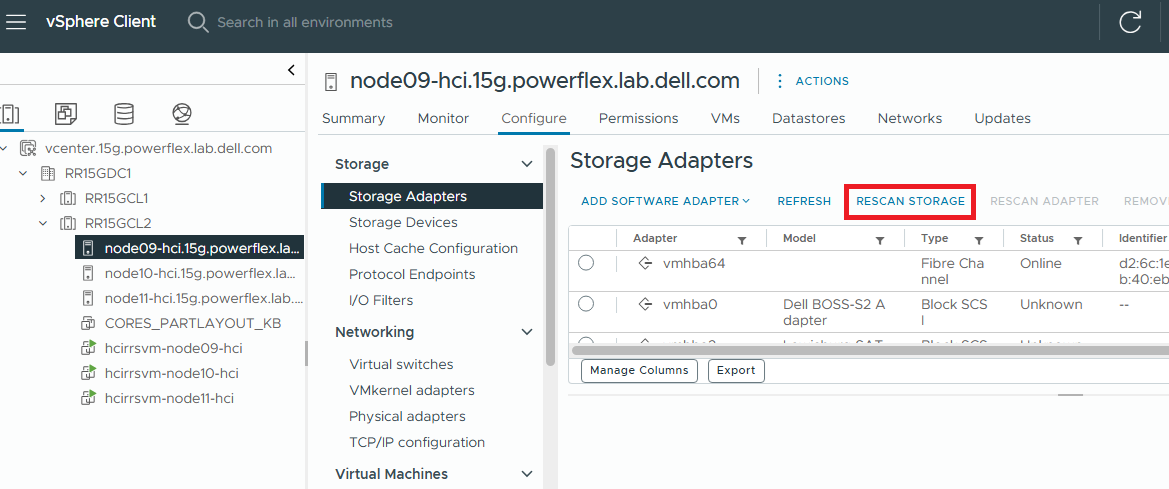

vSphere 儲存配接卡

  1. 以滑鼠右鍵按一下位於受影響的 HCI ESXi 主機上的 SVM ，然後選取 編輯設定。
  2. 選取右上角的 「新增裝置 > 」 現有硬碟

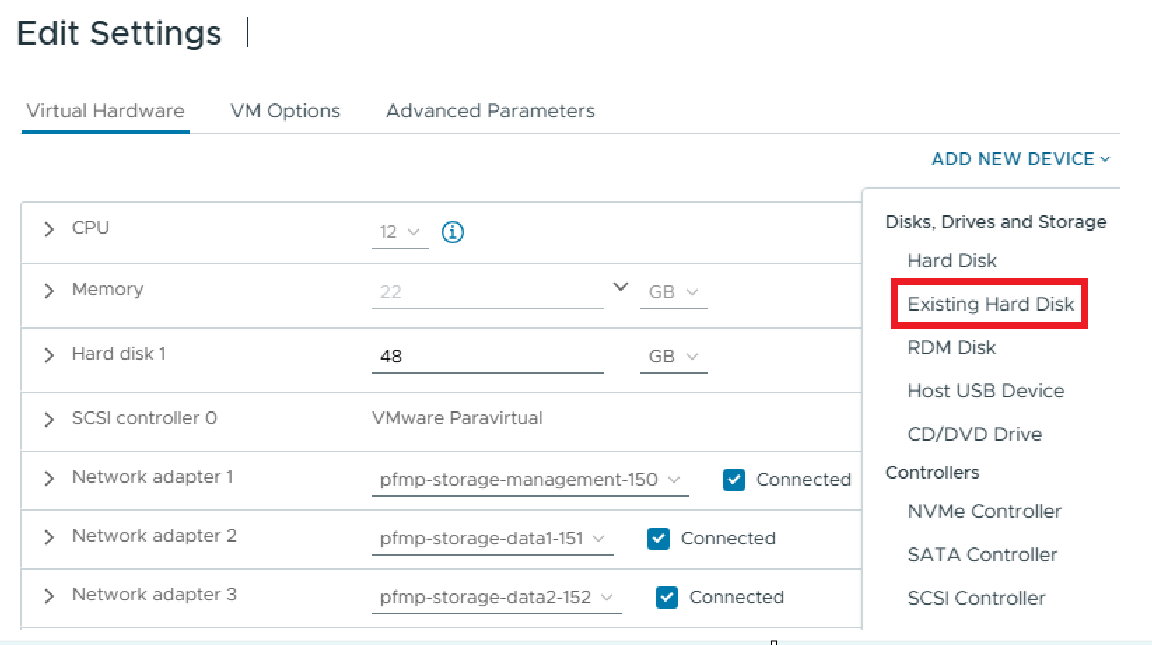

vSphere 現有硬碟

  1. 選取 硬碟。
  2. 選取使用現有的虛擬磁碟。
  3. 瀏覽至您在步驟 4 中儲存 RDM 指標的目錄，然後選取 RDM 指標檔案，然後按一下 下一步。
  4. 選擇要將磁碟附加到的虛擬 SCSI 控制器，然後按下一步。
  5. 按一下完成。

現在，您應該會在虛擬機器清查中看到您的新硬碟，作為對應的原始 LUN
