Servidores Dell: ¿Qué son los niveles de RAID y sus especificaciones?

Permite grabar datos en varios discos físicos en lugar de uno. RAID 0 implica particionar cada espacio de almacenamiento del disco físico en bandas de 64 KB. Estas bandas se intercalan de forma secuencial y repetida. La parte de la banda que hay en un único disco físico se denomina elemento de banda.
Por ejemplo, en un sistema de cuatro discos que utilizan únicamente RAID 0, el segmento 1 se graba en el disco 1, el segmento 2 se graba en el disco 2 y así sucesivamente. RAID 0 mejora el rendimiento ya que permite acceder a varios discos físicos simultáneamente, sin embargo, no proporciona una redundancia de datos (Figura 1 (solo en inglés)).

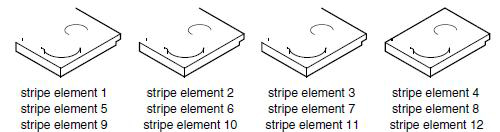

Figura 1: RAID 0

• Tolerancia a errores: ninguna
• Ventaja: rendimiento mejorado, almacenamiento adicional
• Desventaja: no se debe utilizar para los datos esenciales; se producirá una pérdida de datos con cualquier error de la unidad.

Con RAID 1, los datos grabados en un disco se graban simultáneamente en otro disco. Si uno de los discos falla, el contenido del otro disco puede utilizarse para arrancar el sistema y regenerar el disco físico con error.
La principal ventaja de RAID 1 es que ofrece una redundancia de datos de 100 por ciento. Debido a que el contenido del disco se escribe en un segundo disco completamente, el sistema puede superar el error de un disco. Ambos discos contienen los mismos datos en todo momento. Cualquiera de los discos físicos puede actuar como disco físico operativo (figura 2 (sólo en inglés)).

Figura 2: RAID 1

• Tolerancia a errores: errores de disco, error de disco único
• Ventaja: alto rendimiento de lectura, recuperación rápida tras el error de la unidad, redundancia de datos
• Desventaja: alta sobrecarga del disco, capacidad limitada

RAID 5 y 6: los datos de paridad son datos redundantes que se generan para proporcionar tolerancia a errores en ciertos niveles de RAID. En caso de que se produzca un error de la unidad, la controladora puede utilizar los datos de paridad para regenerar los datos del usuario.
Los datos de paridad están presentes en RAID 5, 6, 50 y 60. Los datos de paridad se distribuyen entre todos los discos físicos en el sistema. Si un disco físico falla, es posible reconstruirlo desde la paridad y los datos de los discos físicos restantes.

• El nivel 5 de RAID combina la paridad distribuida con discos por bandas, como se muestra a continuación (Figura 3 (sólo en inglés)). La paridad proporciona redundancia para un error de disco físico sin duplicar el contenido de todos los discos físicos.
• RAID 6 combina la paridad distribuida doble con bandas de disco (Figura 4 (solo en inglés)). Este nivel de paridad permite dos errores de disco sin que se duplique el contenido de todos los discos físicos.


RAID 5

Figura 3: RAID 5

• Tolerancia a errores: errores de disco, errores de disco único
• Ventaja: uso eficiente de la capacidad de la unidad, alto rendimiento de lectura, rendimiento de escritura medio a alto
• Desventaja: error de disco con mediano impacto, reconstrucción más larga debido a la necesidad de un nuevo cálculo de la paridad

RAID 6

Figura 4: RAID 6

• Tolerancia a errores: errores de disco, errores de disco doble
• Ventaja: redundancia de datos, alto rendimiento de lectura
• Desventaja: rendimiento de escritura disminuido debido a los cálculos dobles de paridad, costo adicional debido al equivalente de 2 discos dedicados a la paridad

RAID 10: RAID 10 necesita dos o más conjuntos replicados que funcionen juntos. Varios conjuntos RAID 1 se combinan para formar un arreglo único. Los datos se segmentan en bandas en todas las unidades replicadas.
Puesto que cada unidad está replicada en RAID 10, no se producen demoras ya que no se realizan cálculos de paridad.
Esta estrategia de RAID puede soportar la pérdida de varias unidades siempre y cuando no fallen dos unidades del mismo par replicado. Los volúmenes de RAID 10 proporcionan un mayor volumen de datos y una redundancia de datos completa (Figura 5 (solo en inglés)).

Figura 5: RAID 10

• Tolerancia a errores: errores de disco, un error de disco por conjunto de replicados
• Ventaja: alto rendimiento de lectura, compatible con el mayor grupo de RAID de 192 unidades
• Desventaja: más costoso
