Průvodce demontáží jednotek vyměnitelných zákazníkem v počítači OptiPlex 3060 SFF (Small Form Factor)

Přípravné pokyny před sejmutím krytu systému:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

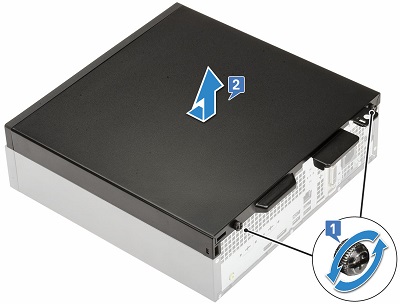

Povolte dva (2) jisticí šrouby, které upevňují kryt k šasi [1]. Nyní vysuňte kryt směrem k zadní části počítače a vyjměte jej ven [2].

Přípravné instrukce před sejmutím čelního krytu:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt systému.

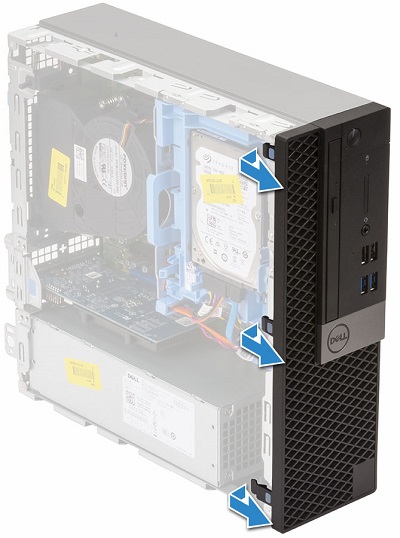

Vypačte retenční svorky podél horního okraje krytu. Otočte kryt směrem dolů ke stolu a uvolněte háčky krytu na spodním okraji.

Přípravné instrukce před vyjmutím sestavy pevného disku:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt systému.

Odpojte datový a napájecí kabel ze zadní části pevného disku [1, 2]. Stiskněte uvolňovací výčnělek a vyjměte pevný disk ze sestavy [3].

Přípravné instrukce před vyjmutím sestavy pevného disku a optické diskové mechaniky:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt systému, čelní kryt a vyjměte pevný disk.

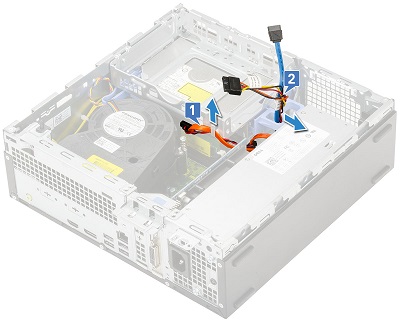

Vyjměte kabel optické diskové mechaniky a pevného disku z retenční svorky a jejich uvolňovacího výčnělku [1, 2].

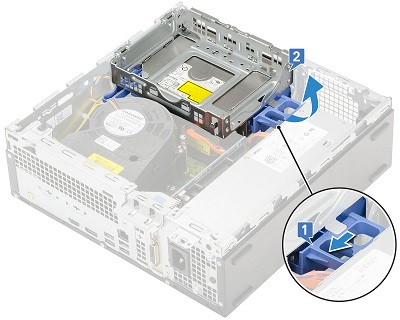

Posunutím uvolňovací západky optické diskové mechaniky / pevného disku směrem k zadní části systému [1] odemkněte modul a vyjměte jej ze systému [2].

Odpojte kabely optické diskové mechaniky [1, 2] a vyjměte modul ze systému [3].

Přípravné instrukce před vyjmutím optické diskové mechaniky (ODD):

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt systému a čelní kryt.

Postupujte podle kroků 2, 3 a 4 v příručce k modulu optické diskové mechaniky / pevného disku, ale nevyjímejte modul ze systému.

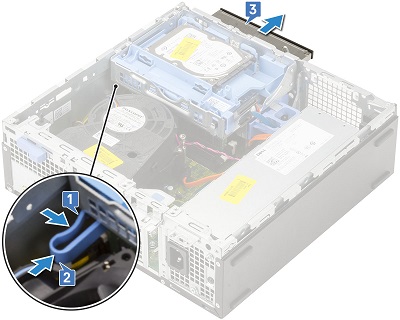

Zmáčkněte a stiskněte modrou uvolňovací západku na zadní straně optické diskové mechaniky [1, 2]. Vytáhněte optickou diskovou mechaniku z přední části šasi [3].

Přípravné instrukce před vyjmutím karty M.2 PCIe SSD:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt systému, čelní kryt a vyjměte sestavu pevného disku a modul optické diskové mechaniky / pevného disku.

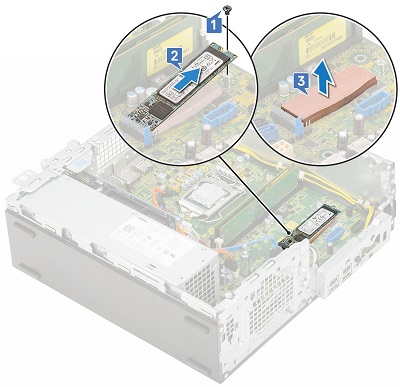

Odšroubujte šroub, který upevňuje kartu k základní desce [1]. Poté vytáhněte kartu z konektoru [2] a vyjměte teplovodivou podložku karty SSD [3].

Přípravné instrukce před vyjmutím paměti:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt systému, čelní kryt a vyjměte sestavu pevného disku a modul optické diskové mechaniky / pevného disku.

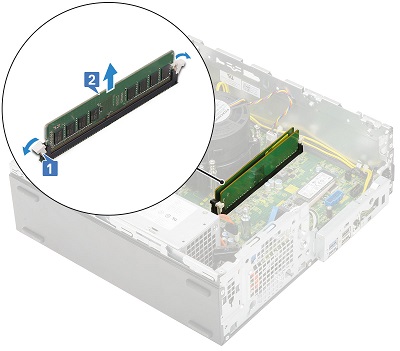

Roztáhněte od sebe plastové výčnělky na obou stranách paměťového modulu [1]. Vyjměte modul, který se zvedne z konektoru na základní desce [2].

Přípravné instrukce před vyjmutím knoflíkové baterie:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt systému.

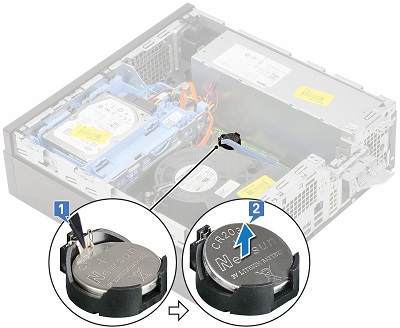

Pomocí plastového páčidla zatlačte na uvolňovací západku, dokud se baterie nevysune [1], a poté ji vyjměte ze systému [2].

Přípravné instrukce před vyjmutím ventilátoru chladiče:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt systému, čelní kryt a vyjměte sestavu pevného disku a modul optické diskové mechaniky / pevného disku.

Demontujte vzduchovod chladiče.

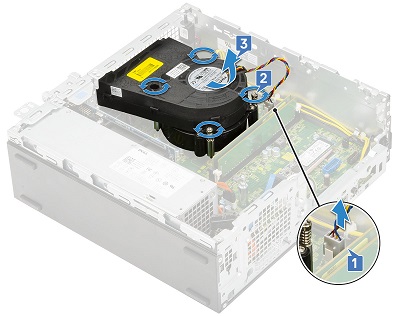

Odpojte kabel ventilátoru chladiče od základní desky [1]. Povolte čtyři (4) jisticí šrouby, které upevňují sestavu k chladiči [2]. Vyjměte sestavu chladiče ze systému [3].

Přípravné instrukce před vyjmutím rozšiřující karty:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt systému.

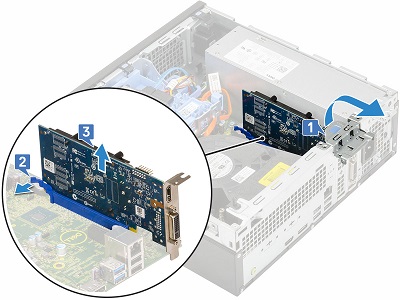

Vytáhněte za kovový výčnělek na zadní straně šasi směrem nahoru a přetočte ho přes zadní stranu šasi [1]. Stiskněte uvolňovací výčnělek na zadní straně rozšiřující karty [2]. Odpojte kartu a vyjměte ji z konektoru na základní desce [3].

Přípravné instrukce před vyjmutím napájecí jednotky (PSU):

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt systému, čelní kryt a vyjměte sestavu pevného disku, modul optické diskové mechaniky / pevného disku a ventilátor chladiče.

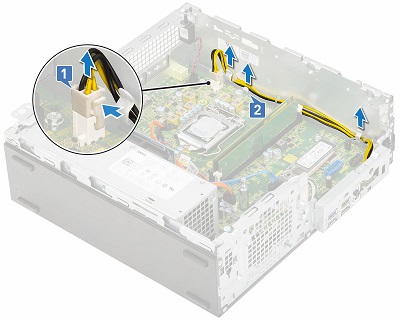

Odpojte napájecí kabely od základní desky a zařízení [1] a vytáhněte je z retenčních svorek na šasi [2].

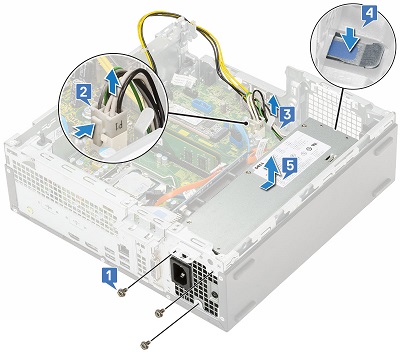

Odšroubujte tři (3) šrouby, které upevňují zadní část napájecího zdroje k šasi [1] a vyjměte napájecí kabely ze systému [3]. Stiskněte modrý uvolňovací výčnělek [4], zatlačte napájecí zdroj směrem k přední části systému [5] a vyjměte jej ven.

Přípravné instrukce před vyjmutím interních reproduktorů:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt systému, čelní kryt a vyjměte sestavu pevného disku, modul optické diskové mechaniky / pevného disku, ventilátor chladiče a napájecí zdroj.

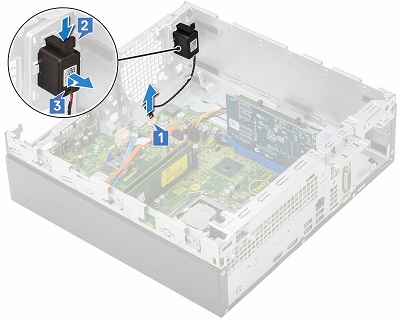

Odpojte kabel reproduktoru od základní desky [1], stiskněte uvolňovací výčnělek [2] a vytáhněte reproduktor z šasi [3].
