В этой статье объясняются различия между картами M.2 и способы определения размера и типа карты.

Содержание

  1. Описание карт
  2. Разъем M.2 на материнской плате
  3. Два типа твердотельных накопителей M.2 (SATA и PCI-E)
  4. В чем разница производительности твердотельных накопителей M.2?
  5. Определение типа M.2 для разъемов ключа






1. Описание

Платформа M.2 является универсальной и поддерживает широкий выбор карт M.2. Карты M.2 могут быть настроены с различным аппаратным обеспечением и функциями платформы M.2 в соответствии с индивидуальными потребностями системы. Они предоставляют пользователю различные параметры конфигурации. Хотя физический размер является самым простым способом отличить карты, стандарт M.2 использует числовое обозначение для определения конкретных атрибутов и функций карты.

Например, карты M.2 могут включать следующие варианты.

  • Сочетание карт Wi-Fi и Bluetooth.
  • Твердотельный накопитель SanDisk, использующий шину SATA.
  • Твердотельный накопитель Intel, который также использует шину PCIe.
  • Твердотельный накопитель Samsung, который может использовать до четырех разъемов PCIe (x4).
Для определения размера и функциональности карты используется числовое обозначение.
  • Первые две цифры указывают на ширину (в миллиметрах).
  • Вторые две (или три) цифры указывают на длину (в миллиметрах).
  • Последняя буква указывает на ключ/интерфейс/шину (платы с двумя разъемами используют две буквы).
SLN301626_en_US__1M2 Type Chart

Далее приведены несколько случайных примеров различных размеров карт M.2 и их обозначений ключей.

 SLN301626_en_US__2M_2 Keys

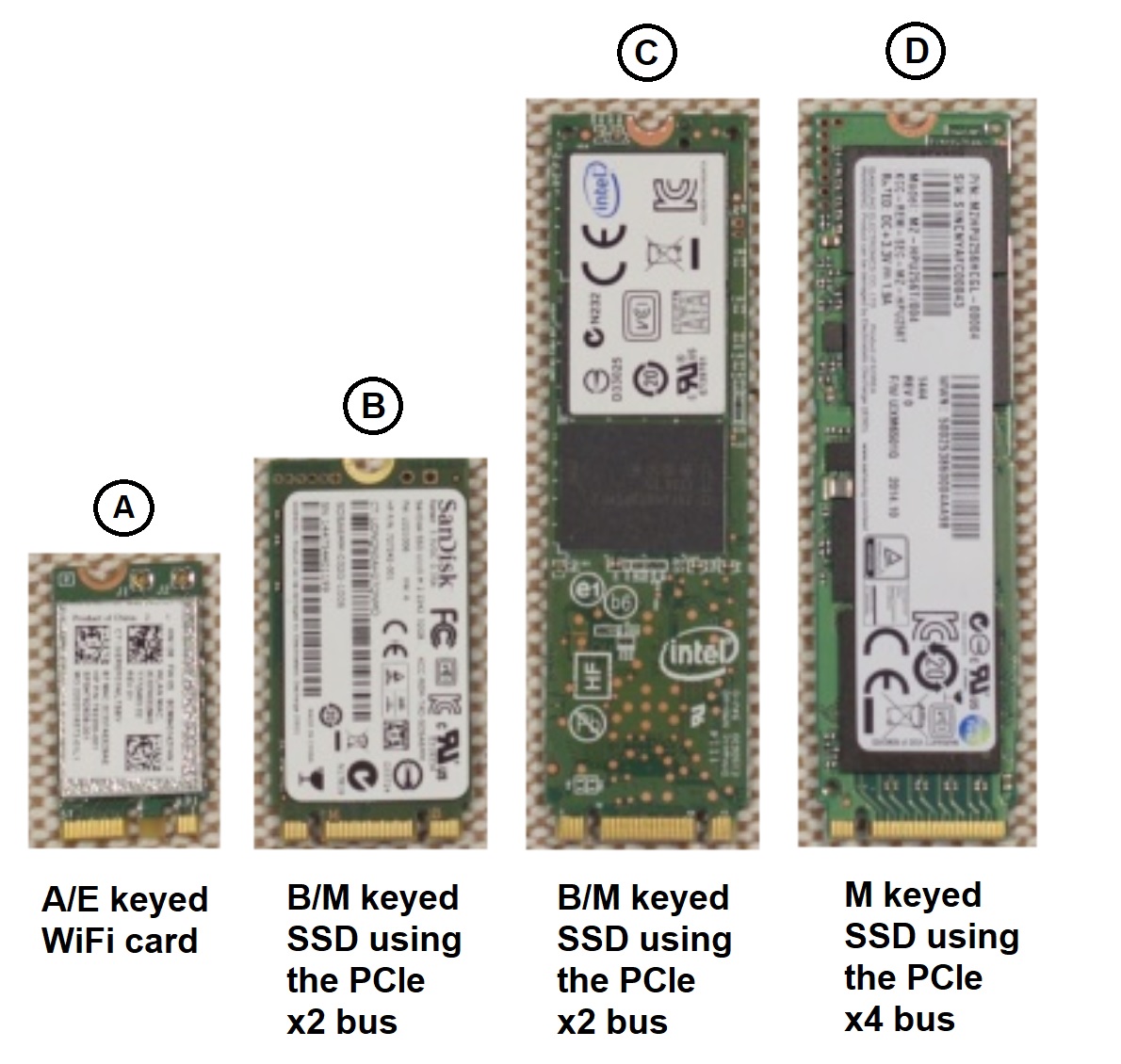

На рисунке выше первые четыре цифры могут иметь следующие метки.
  • Модуль Wi-Fi (a) имеет ширину 16 мм и длину 30 мм, поэтому он будет помечен как 1630.
  • Твердотельный накопитель (b) имеет ширину 22 мм и длину 42 мм, поэтому он будет помечен как 2242.
  • Два более крупных твердотельных накопителя (c и d) имеют ширину 22 мм и длину 80 мм, поэтому они будут помечены как 2280.

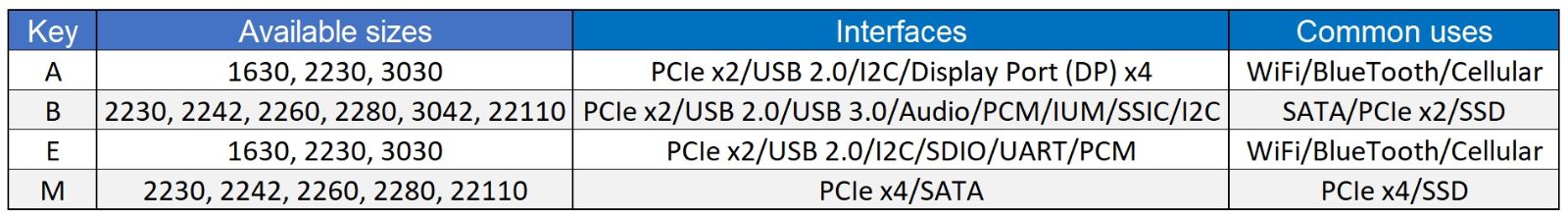

В этой таблице описаны основные интерфейсы, которые относятся к физическим размерам карт M.2 и их общему назначению.

SLN301626_en_US__3M2 Type Chart 2

На этом изображении представлены различные размеры и серии твердотельных накопителей M.2 для сравнения (имя серии соответствует первым четырем цифрам, определяющим размер карты M.2).

SLN301626_en_US__4M_2 sizes

В начало



2.  Разъем M.2 на материнской плате

Все разъемы M.2 для материнской платы имеют ширину 22 мм, даже если они поддерживают карты шириной 30 мм.

 SLN301626_en_US__5M2 slot diagram

В начало



3.  Два типа твердотельных накопителей M.2 (SATA и PCIe)

  1. Твердотельные накопители, использующие шину SATA, обычно используют B-ключи.
  2. Твердотельные накопители, использующие шину PCIe x2, могут использовать B-ключи и M-ключи (для максимальной совместимости).
    • ПРИМЕЧАНИЕ. Твердотельные накопители, использующие шину PCIe x4 (очень быстрые твердотельные накопители), используют M-ключи, поскольку это единственное устройство, поддерживающее разъемы PCIe x4.

Примеры с веб-сайта Dell.

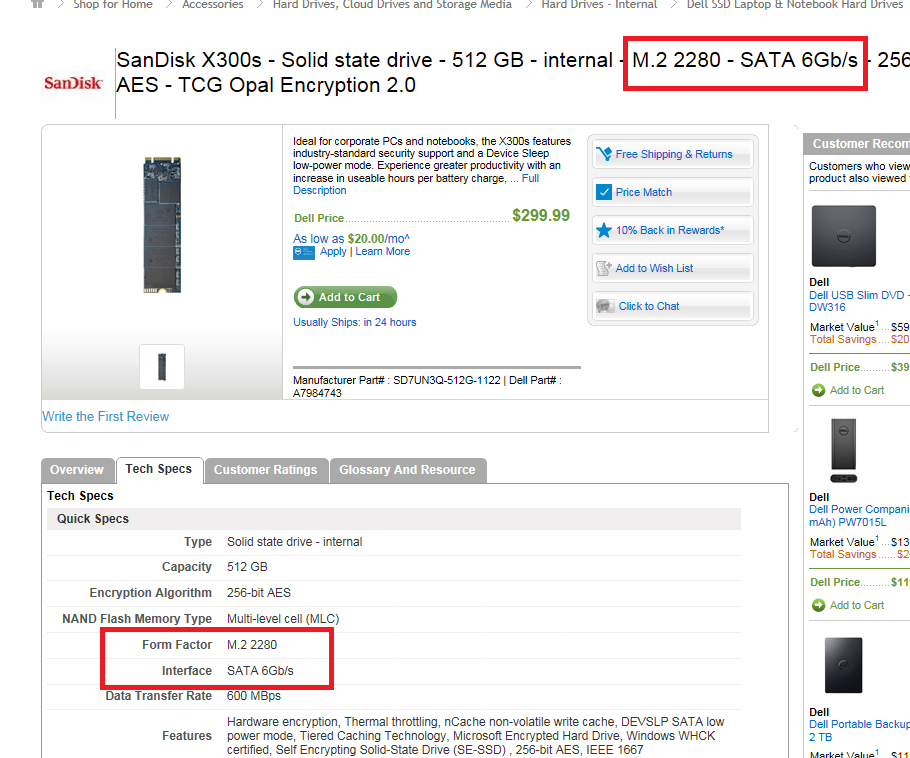

  1. Твердотельный накопитель SATA M.2 2280 приобретается отдельно.
    SLN301626_en_US__66

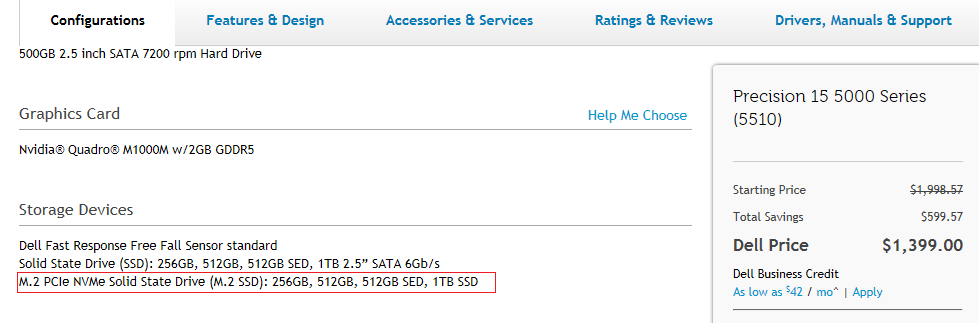

  2. Доступные варианты конфигурации M.2 NVMe (M-ключ) для Precision 5510.

    SLN301626_en_US__77


В начало

4.  В чем разница производительности твердотельных накопителей M.2?

Общая информация.
  • Производительность твердотельных накопителей M.2 с шиной SATA аналогична производительности твердотельных накопителей с разъемом SATA, но они меньше по размеру.
  • Твердотельные накопители M.2, использующие шину PCIe, работают быстрее, чем твердотельные накопители M.2, использующие шину SATA.
  • Твердотельные накопители M.2 с M-ключом, использующие шину PCIe, работают быстрее твердотельных накопителей M.2 с B-ключом, использующих шину PCIe.
Подводя итог, можно сказать, что твердотельные накопители, использующие шину SATA, работают на скоростях SATA независимо от форм-фактора. Шина PCIe работает быстрее шины SATA, а твердотельный накопитель с M-ключом — быстрее твердотельного накопителя с B-ключом.

ПРИМЕЧАНИЕ. Все эти индикаторы производительности относятся к шине и интерфейсу шины. Существуют и другие факторы, определяющие производительность отдельных твердотельных накопителей, которые здесь не рассматриваются.

В начало

5.  Определение типа компонентов для разъемов ключа

  • Сравните характеристики карты M.2 и материнской платы, чтобы убедиться в соответствии параметров (чтобы системная плата поддерживала необходимую функциональность карты M.2).
  • Далее приведены основные параметры.
    • Тип (SATA или PCI-e)
    • Физическая длина
    • Модель
    • Основной интерфейс
В начало
