Nedmonteringsmanual för enheter som kan bytas av kund (CRU-delar) för OptiPlex 5060 MFF (mikroformfaktor)

Zusammenfassung: Den här artikeln är en manual för hur du tar bort de delar av det stationära Dell OptiPlex 5060-systemet med mikroformfaktor som Dell anser är tillräckligt enkla för alla att göra.

Dieser Artikel gilt für Dieser Artikel gilt nicht für Dieser Artikel ist nicht an ein bestimmtes Produkt gebunden. In diesem Artikel werden nicht alle Produktversionen aufgeführt.
Andere Ressourcen ansehen

Symptome

Dessa manualer vägleder dig steg för steg genom säker borttagning av enheter som kan bytas av kund (CRU-delar) i ett OptiPlex 5060-system med mikroformfaktor. (CRU-delar är de delar av systemet som inte måste avlägsnas eller bytas ut av en tekniker.) I manualerna finns bilder som visar stegen.

Innehållsförteckning:

  1. Manual för borttagning av CRU-delar
  2. Instruktioner för borttagning



Manual för borttagning



Om du inte hittar det du söker i de här manualerna kan du titta i systemmanualen.

Artikeln nedan innehåller information om säkerhetsåtgärder att ta i beaktande före arbete med elektrisk utrustning.


Överst på sidan

Ursache

Ej tillämpligt

Lösung



Instruktioner för borttagning



SLN313531_en_US__1icon Obs! Klicka på rubriken till det avsnitt du vill öppna nedan så visas innehållet.



|



SLN313531_en_US__2ReqTools_E7450_BKeith_01



1 Liten stjärnskruvmejsel 2 Plastrits
3 Liten vanlig skruvmejsel

SLN313531_en_US__1icon Obs! Tänk på att du kan skada huvudet på skruvarna om du använder en stor stjärnskruvmejsel eller en platt skruvmejsel. Detta gör det omöjligt att ta bort dem utan särskilda verktyg som inte är tillgängliga för våra tekniker på plats.



  1. Anvisningar om förberedelser före borttagning av systemhölje:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

  2. Ta bort tumskruven som håller fast höljet på chassits baksida.

SLN313531_en_US__45060_MFF_Cover_BK_01

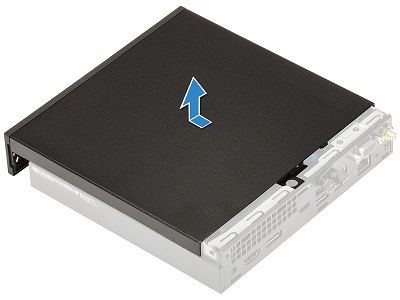

  1. Dra höljet mot systemets framsida tills det lossnar och lyft sedan upp och ta bort det från chassit.

SLN313531_en_US__55060_MFF_Cover_BK_02



  1. Anvisningar om förberedelser före borttagning av hårddiskenheten (HDD):

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet

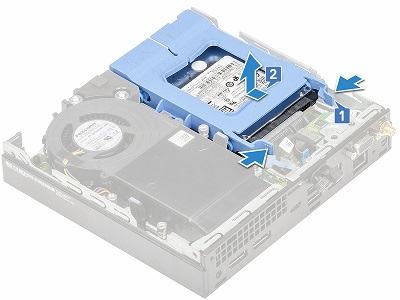

  2. Tryck ihop de blå flikarna på vardera sidan av enheten [1]. Tryck enheten mot systemets baksida [2] tills den lossnar och lyft ut den ur systemet.

SLN313531_en_US__65060_MFF_HDD_BK_01

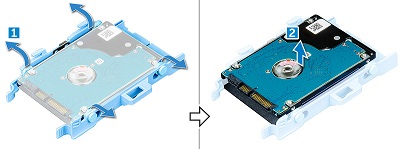

  1. Dra bort den ena sidan av enheten från drivenheten för att lossa låsstiften [1] och lyft ut drivenheten ur enheten [2].

SLN313531_en_US__75060_MFF_HDD_BK_02



  1. Anvisningar om förberedelser före borttagning av M.2 PCIe SSD-kortet:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet och hårddiskenheten

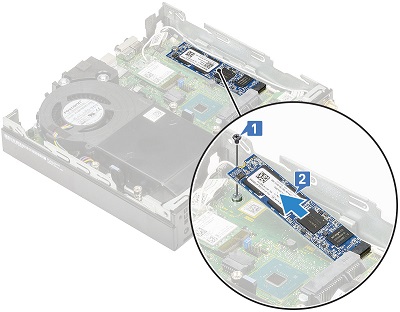

  2. Ta bort skruven som håller fast SSD-kortet [1] vid moderkortet. Lyft upp kortet och ta bort det från kortplatsen [2] på moderkortet.

SLN313531_en_US__85060_MFF_SSD_BK_01



  1. Anvisningar om förberedelser före borttagning av systemfläkten:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet

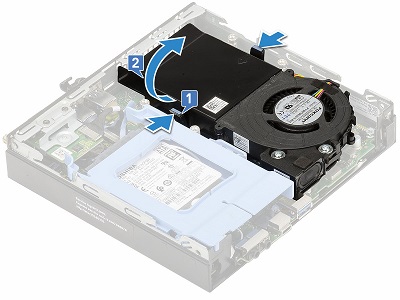

  2. Tryck ihop de blå flikarna på vardera sidan av fläkten [1]. Lyft upp kanten i mitten av systemet [2] så att du kan lyfta upp den.

SLN313531_en_US__95060_MFF_Fan_BK_01

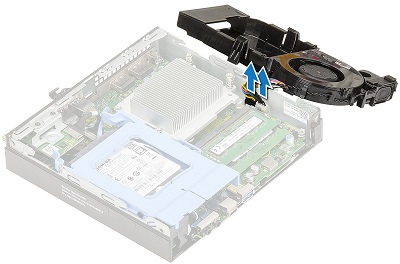

  1. Vänd på fläktkonsolen så att du kan koppla bort fläktkabeln från moderkortet.

SLN313531_en_US__105060_MFF_Fan_BK_02



  1. Anvisningar för förberedelser innan minnet avlägsnas:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet och systemfläkten

  2. Dra bort metallklämmorna på vardera sidan av minnesmodulen från modulen [1]. När minnet hoppar upp drar du ut det ur kortplatsen [2].

SLN313531_en_US__115060_MFF_Memory_BK_01


SLN313531_en_US__1icon Obs! Upprepa steg 2 för eventuella ytterligare DIMM-minnesmoduler som finns i systemet.




  1. Anvisningar om förberedelser före borttagning av Serial och PS I/O-kort:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet och hårddiskenheten

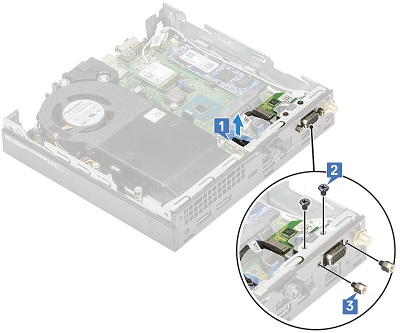

  2. Koppla bort kortkabeln från moderkortet [1] och ta bort de fyra (4) skruvarna som håller fast kortet vid chassit [2, 3,].

SLN313531_en_US__135060_MFF_Module_BK_01

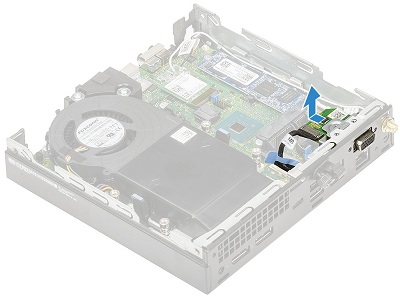

  1. Dra kortet bakåt från chassits framsida och lyft upp och ta ut det ur systemet.

SLN313531_en_US__145060_MFF_Module_BK_02



  1. Anvisningar för förberedelser innan knappcellsbatteriet avlägsnas:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet och tillvalskortet

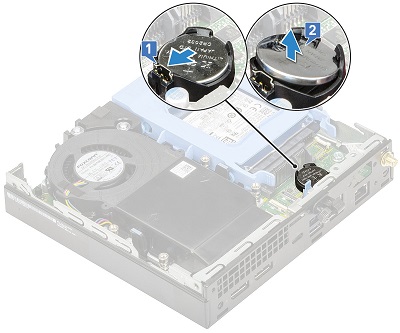

  2. Tryck ner frigöringsspärren tills knappcellsbatteriet hoppar upp [1] och ta ut knappcellsbatteriet ur systemet.

SLN313531_en_US__155060_MFF_Coin_BK_01



  1. Anvisningar om förberedelser före borttagning av den inbyggda högtalarna:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet och systemfläkten

  2. Koppla bort högtalarkabeln från moderkortet [1] och från fläktklämmorna på systemfläkten. Skruva loss de två (2) skruvarna som håller fast högtalaren från systemfläktenheten [2] och ta bort högtalaren [3].

SLN313531_en_US__165060_MFF_Speaker_BK_01



  1. Anvisningar om förberedelser före borttagning av det trådlösa nätverkskortet:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort systemhöljet och hårddiskenheten

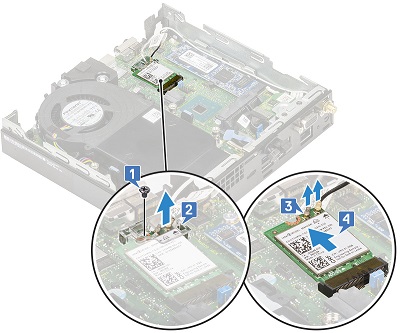

  2. Ta bort skruven som håller fast plastfliken vid kortet [1]. Ta bort plastklämman [2] och koppla bort antennkablarna från kortet [3]. Ta sedan bort kortet från kortplatsen på moderkortet [4].

SLN313531_en_US__175060_MFF_WLAN_BK_01

Kontakta vår tekniska support om du behöver ytterligare hjälp.
Kontakta oss Gå tillbaka till innehållssidan för nedmontering av OptiPlex 5060.
