Anleitung zum Installieren des modularen Zubehörs für Latitude Rugged-Tablets

Modulares Zubehör für Latitude Rugged-Tablets

Die Tablets Dell Latitude 12 Rugged 7202 und Rugged Extreme 7212 können ihre Funktionalität erweitern, indem Zubehörmodule an sie angeschlossen werden.

Jedes Modul lässt sich sicher an der Rückseite des Tablets anbringen und kann zur Gewichtsreduzierung entfernt werden, wenn es nicht benötigt wird.

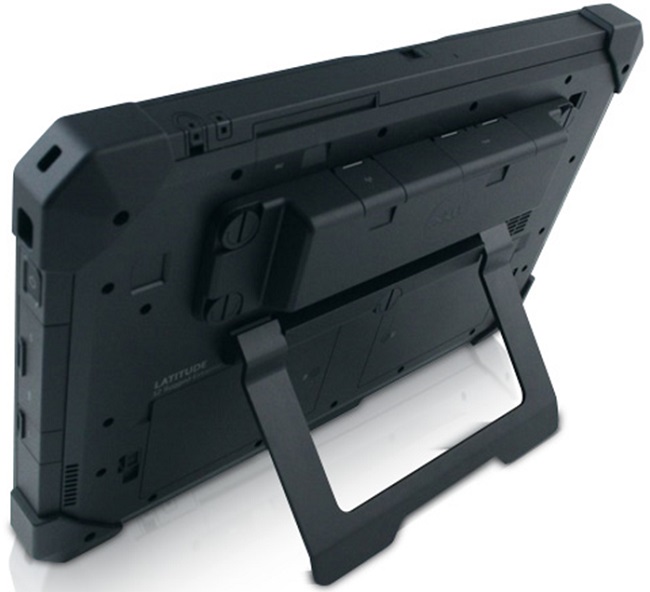

Das oben abgebildete erweiterte I/O-Modul besteht aus:

• Zwei USB 3.0-Anschlüsse
• Ethernetport der Netzwerkschnittstellenkarte (NIC)

Zurück zum Anfang

Installationshandbücher für modulares Zubehör für Rugged-Tablets

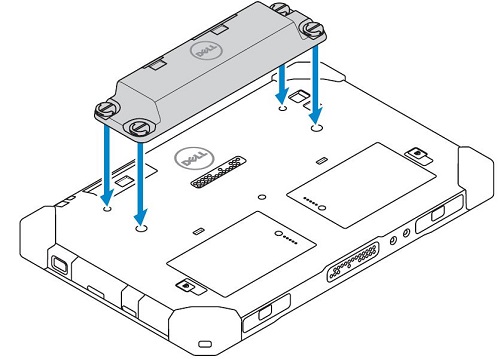

1. Platzieren Sie das Modul auf der Rückseite des Tablets. Er befindet sich oberhalb der Akkus und auf dem Pogo-Pin-Anschluss auf der Rückseite des Geräts.

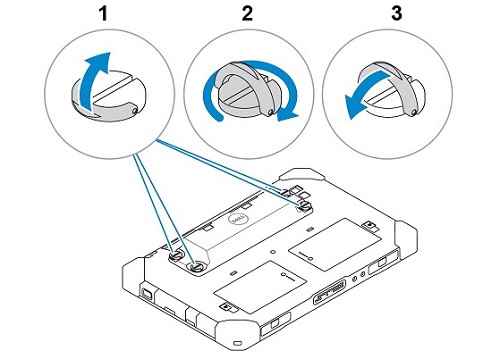

2. In jeder Ecke des Moduls befindet sich eine Schraube und auf der Rückseite des Tablets befindet sich ein entsprechendes Loch. Machen Sie die Schrauben an den vier (4) Löchern ausfindig und ziehen Sie sie fest, bis sie sicher sind. (Bei den Schrauben handelt es sich um Rändelschrauben. Das bedeutet, dass kein Werkzeug erforderlich ist, um das Modul zu montieren oder zu entfernen. Am Kopf der Rändelschraube befindet sich ein D-Ring, der nach oben geklappt werden kann und einen besseren Halt zum Anziehen oder Lösen der Schrauben bietet.)



3. Beim Entfernen des Moduls werden die vier (4) Rändelschrauben gelöst, bis sich das Modul von der Rückseite des Tablets löst.
