Guide de base pour identifier les principaux composants d’un ordinateur de bureau

Aspect et fonctions :

Le disque dur (HDD) ou le disque SSD est la pièce d’un ordinateur de bureau qui contient les logiciels et les données.

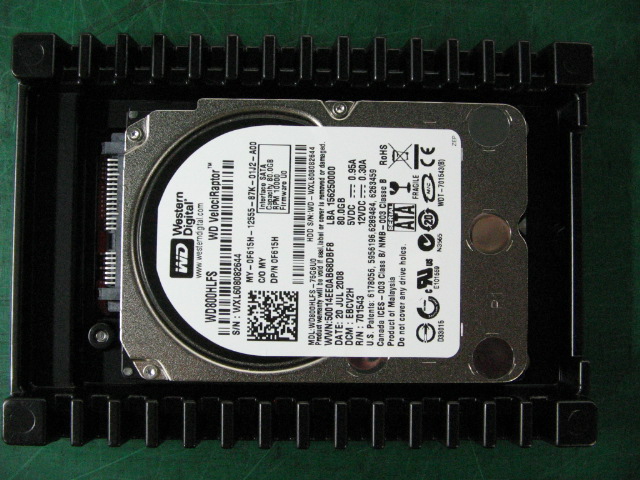

Le disque dur est le plus souvent argenté et noir et mesure 2,5" ou 3,5" de large. Il a généralement un cercle en relief sur le dessus et une carte de circuit imprimé sur le dessous. L’arrière du disque comporte plusieurs connecteurs femelles.

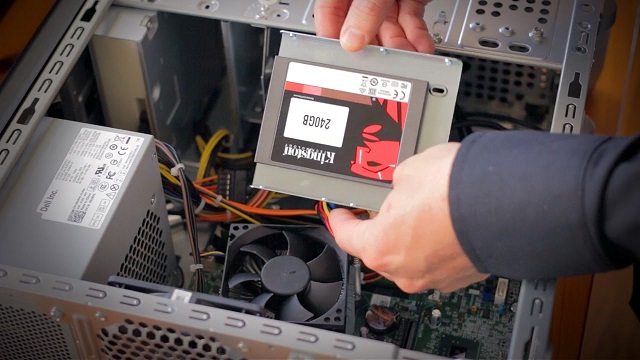

Le disque SSD est le plus souvent argenté et noir et mesure 2,5" de large. Il possède les mêmes connecteurs que le disque dur.

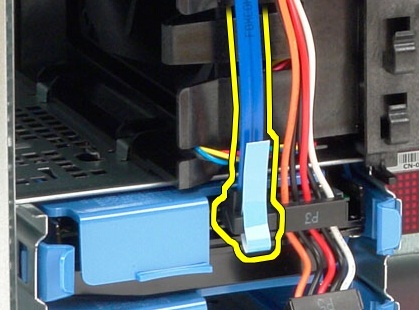

Le disque dur ou le SSD sont tous deux connectés par les deux mêmes câbles : Le câble de données SATA (Serial ATA) et le câble d’alimentation
Ces câbles se connectent simplement en les poussant pour les mettre en place ou en les tirant. Il n’y a pas de loquets pour les verrouiller.

Le disque dur ou le disque SSD est maintenu en place, soit dans un bâti, soit sur des glissières, selon le type de modèle.

Les disques durs sont des technologies anciennes avec des plateaux rotatifs qui peuvent stocker une grande quantité de données. Les SSD sont des technologies récentes qui permettent aux disques d’accéder à des vitesses élevées en utilisant la mémoire Flash plutôt que des plateaux. Les disques SSD sont un élément de mise à niveau courant pour améliorer la vitesse de la plupart des ordinateurs de bureau, mais les tailles de stockage sont inférieures à ce qu’un disque dur peut gérer. Une combinaison des deux est utilisée pour assurer un démarrage rapide et des vitesses de recherche élevées, tout en conservant de l’espace pour les données enregistrées.

Aspect et fonctions :

La mémoire est la pièce de l’ordinateur de bureau qui permet de transférer des données entre les programmes logiciels. Plus il y en a d’installée, plus cela accélère l’utilisation des programmes et applications.

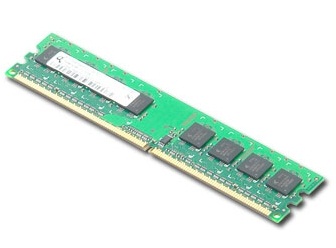

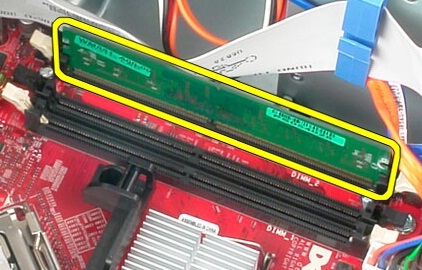

La mémoire d’un ordinateur de bureau mesure généralement entre 2,5" et 3" de long et environ 1" de haut. Une bordure dorée se trouve au bas de la carte de circuit imprimé et une encoche est découpée dans la bordure.

Pour retirer la mémoire : Séparez les clips situés de chaque côté de la mémoire. Elle ressort alors du logement pour que vous puissiez la retirer.

Pour réinstaller la mémoire : Poussez la mémoire dans le logement et assurez-vous qu’elle est correctement orientée. Les clips situés de chaque côté du logement se relèvent et maintiennent la mémoire en place. (Ils fixent la mémoire en place et, si les clips ne la fixent pas, cela signifie qu’elle n’est pas correctement installée.)

L’encoche de la carte mémoire correspond à une barre dans le logement de mémoire. La mémoire ne peut être installée dans le logement mémoire que dans le bon sens. L’encoche change également de position en fonction du type de mémoire. (Par exemple, cela empêche une mémoire DDR3 d’être installée dans un logement DDR4.)

Aspect et fonctions :

Le lecteur de CD (Compact Disc) ou de DVD (Digital Versatile Disc) est la partie de l’ordinateur de bureau qui lit les supports CD ou DVD. Selon le type de lecteur installé, il peut également créer des supports.

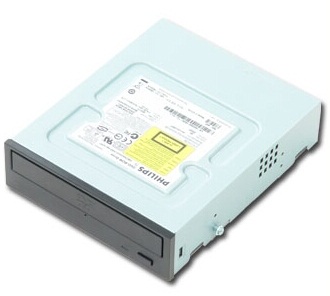

Le lecteur de CD ou de DVD est généralement un boîtier rectangulaire avec une façade noire ou blanche dans laquelle le support est inséré. Si un lecteur de CD ou de DVD ultraplat est installé, il prend toujours cette forme de base.

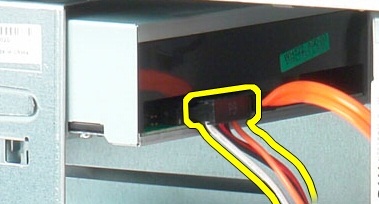

Le lecteur de CD ou de DVD est doté de trois câbles qui s’y connectent : Le câble de données SATA et le câble d’alimentation
Ces câbles se connectent en les poussant pour les mettre en place ou en les tirant. Il n’y a pas de loquets pour les verrouiller. Selon le modèle du lecteur, un câble audio peut également être connecté. Il comprend un loquet avec un petit levier qui doit être enfoncé pour retirer le câble du lecteur.

Le lecteur de CD ou de DVD est fixé à l’aide de vis cruciformes ou de supports Dell.

Aspect et fonctions :

La carte vidéo est une carte complémentaire facultative. Il est ajouté à l’ordinateur de bureau pour améliorer les performances graphiques au-delà du niveau fourni par la puce graphique intégrée à la carte mère.

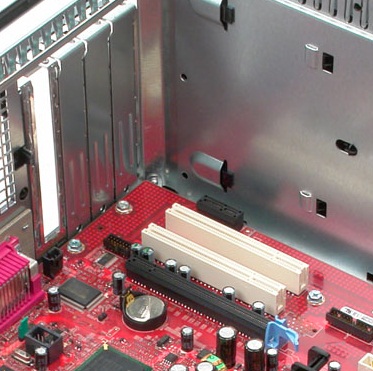

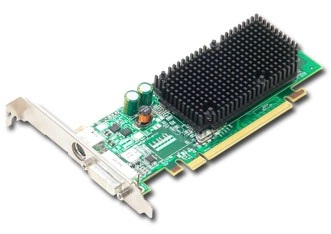

La carte vidéo suit la configuration standard d’une carte d’extension. Il y a une plaque de cache qui contient les connecteurs femelles et qui pointe vers l’arrière de l’ordinateur de bureau. Une bordure dorée se trouve au bas de la carte de circuit imprimé et constitue la carte elle-même. La configuration de la bordure correspond au logement approprié qu’elle utilise. Une carte ne peut pas être insérée dans le mauvais logement.

Pour retirer la carte : Dégagez-la des logements d’option situés à l’arrière de l’ordinateur de bureau. Sur les cartes PCIe, relâchez le clip de verrouillage à l’arrière du logement de carte.

Pour réinstaller la carte : Placez l’avant de la carte dans le logement d’option approprié et enfoncez-la dans le logement jusqu’à ce qu’elle soit bien en place.

La carte vidéo est fixée à l’aide d’un clip ou verrou ou d’une vis cruciforme, selon le type de modèle.

Aspect et fonctions :

Le ventilateur système permet d’extraire l’air de l’ordinateur de bureau pour refroidir le châssis. Cela empêche la surchauffe et améliore l’efficacité du fonctionnement.

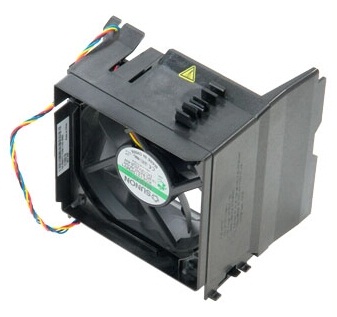

Le ventilateur système est noir et est généralement renfermé dans un carénage noir ou bleu.

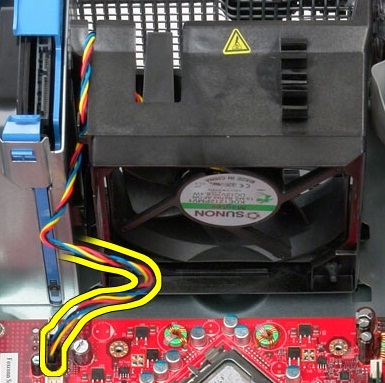

Le ventilateur système se connecte à la carte mère à l’aide d’un câble de contrôleur. Le câble possède généralement un clip à levier qui maintient le connecteur en place.

Le ventilateur système est fixé au châssis à l’aide de clips en caoutchouc ou d’un bâti.

Aspect et fonctions :

Le bloc d’alimentation (PSU) est la pièce de l’ordinateur de bureau qui alimente la machine et tous ses composants.

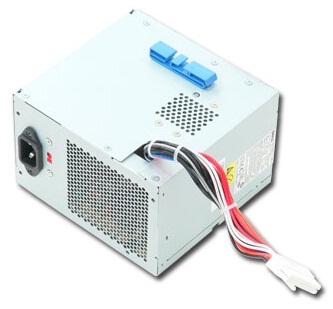

Le bloc d’alimentation est généralement un boîtier métallique carré ou rectangulaire. Il est doté d’un connecteur pour cordon d’alimentation à l’arrière et de plusieurs câbles d’alimentation multicolores qui sortent par l’avant ou sont connectés à l’avant.

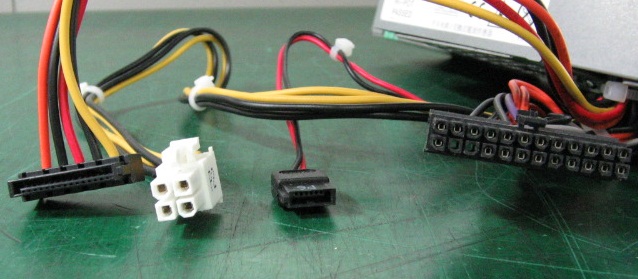

Le bloc d’alimentation SATA est doté de quatre principaux types de connecteurs de câble qui se connectent à partir de celui-ci aux différentes pièces de l’ordinateur de bureau.

Les connecteurs à 24 broches et à quatre broches se branchent sur la carte mère. Les câbles branchés à la carte mère sont dotés de loquets qui les verrouillent en place. Les deux autres connecteurs se branchent sur n’importe lequel des lecteurs de l’ordinateur de bureau. Ces câbles se connectent en les poussant ou en les tirant, sans loquet ni clip.

Le bloc d’alimentation est fixé à un loquet interne et avec des vis cruciformes externes.

Aspect et fonctions :

Le dissipateur de chaleur est la pièce de l’ordinateur de bureau qui dirige la chaleur hors du processeur, lequel est généralement considéré comme le cerveau de l’ordinateur de bureau. Il est parfois équipé d’un ventilateur intégré.

Le dissipateur de chaleur prend généralement la forme de plusieurs ailettes métalliques contenues dans un carénage noir, parfois avec un ventilateur sur le dessus.

Pour le retirer, retirez les vis et débranchez le câble du ventilateur, puis retirez l’ensemble de l’ordinateur de bureau.

Pour remettre en place le dissipateur de chaleur, rebranchez le câble du ventilateur et une fois le dissipateur remis en place, replacez les vis.

Le dissipateur de chaleur et le ventilateur sont fixés à la carte mère par des vis cruciformes.

Aspect et fonctions :

La carte mère est la pièce de l’ordinateur de bureau à laquelle toutes les autres pièces sont reliées. Elle contrôle la façon dont ces pièces sont utilisées.

Il ne s’agit généralement pas d’une pièce pouvant être retirée par le client.

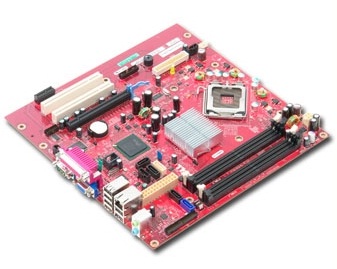

La carte mère est la plus grande carte à circuit imprimé de l’ordinateur de bureau et est fixée à la base du châssis.

Elle comprend plusieurs connecteurs soudés et de toutes les autres pièces de l’ordinateur de bureau se connectent à ce composant par le biais de l’un des différents connecteurs.

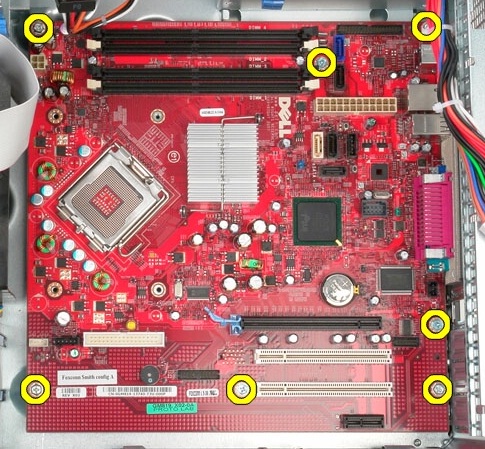

La carte mère est équipée du processeur et est fixée au châssis avec des vis cruciformes.
